看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18

    在下列情况时更换夹持器:
    ·更换燃油分配管道。
    ·更换燃油供油管。
    ·更换燃油泵。
    ·更换燃油滤清器。
    ·已从管路上拆下。
    ·已损坏。
    (6)安装燃油管路/快速连接接头
    ①检查管路2的接触部位1是否有灰尘或损坏,如有必要进行清理(见图420)。

    ②如果夹持器损坏,在插接器2处插入新的夹持器1(见图421)。

注意:更换夹持器时,使用与原夹持器相同制造商生产的同一型号的夹持器。
    ③连接新的燃油管路/快速连接接头总成1前,将旧的夹持器2从配对管路上拆下(见.图422)。

    ④对齐快速连接接头和管路1,并对齐夹持器锁片2和插接器凹槽3(见图423)。然后将快速连接接头按压到管路上,直至两个夹持器锁片发出“咔嗒”声锁止。

注意:如果连接困难,在管路末端涂抹少量新的发动机机油。

    ⑤当用旧的夹持器重新连接插接器时,确保连接牢固并且将锁片锁紧就位;目视检查并找出插接器检查,当换上一根新的燃油管时,确认连接牢固,然后确保向上拆下拉环。
提示:拆下拉环之前,确保燃油管路的连接是牢固的。如果连接不牢固,则在试图拆下拉环时可能会将其损坏。


    ⑥重新连接蓄电池负极电缆,并将点火开关转至ON (II)位置(但不要操作启动电机)。燃油泵将运转的2s,并且燃油压力升高。重复该操作两次或三次,然后确认无燃油泄漏。

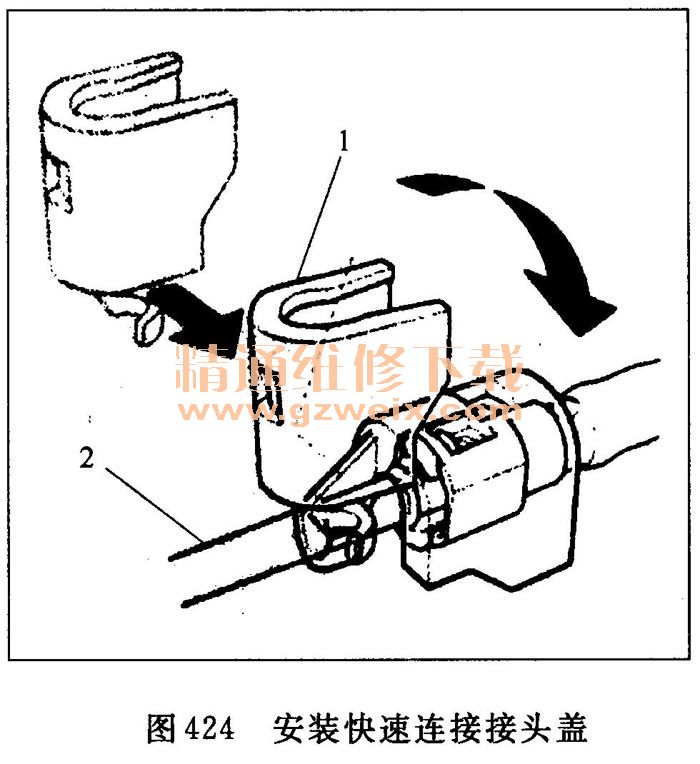

    ⑦如果配有,安装快速连接接头盖。如图424所示,将盖1的凹槽放置到燃油管路2上,然后安装盖子,确保盖子锁紧就位。

    (7)拆装燃油单元
    拆卸
    ①释放燃油压力。
    ②拆下后排座椅座垫。
    ③将通道板1从地板左侧拆下(见图425)。

    ④断开燃油箱单元4针插接器2。
    ⑤将快速连接接头3从燃油箱单元上断开。

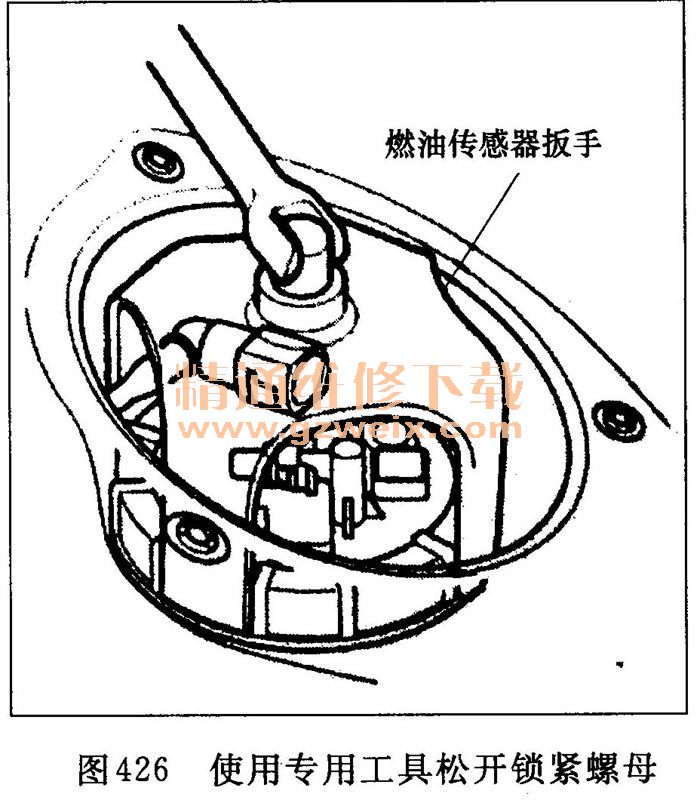

    ⑥使用专用工具,松开锁紧螺母(见图426)。

    ⑦拆下锁紧螺母1并提起燃油箱单元2(见图427)。

    ⑧断开传输管3,并拆下燃油箱单元。

    安装
    ①将新的基座衬垫1暂时连接到燃油箱单元2,使传输管3的标记朝上,连接传输管4,然后将燃油箱单元部分插入燃油箱中(见图428)。

注意:心不要损坏新的基座衬垫。确保卡夹5置于图示位置。小心不要弯曲燃油表传感单元。

    ②将基座衬垫1从燃油箱单元移至燃油箱(见图429)。

    ③对准燃油箱和燃油箱单元上的标记2,然后将燃油箱单元插入燃油箱中,直到燃油箱单元位于基座衬垫的顶部。
注意:为避免燃油泄漏,目视或用手检查基座衬垫以确保其未卡住。

    ④用手和新的锁紧螺母片2紧固新的锁紧螺母1(见图430)。

注意:紧固前,将锁紧螺母的标记3与螺纹的起始点4对齐。

    ⑤使用专用工具将新的锁紧螺母紧固至规定扭矩。

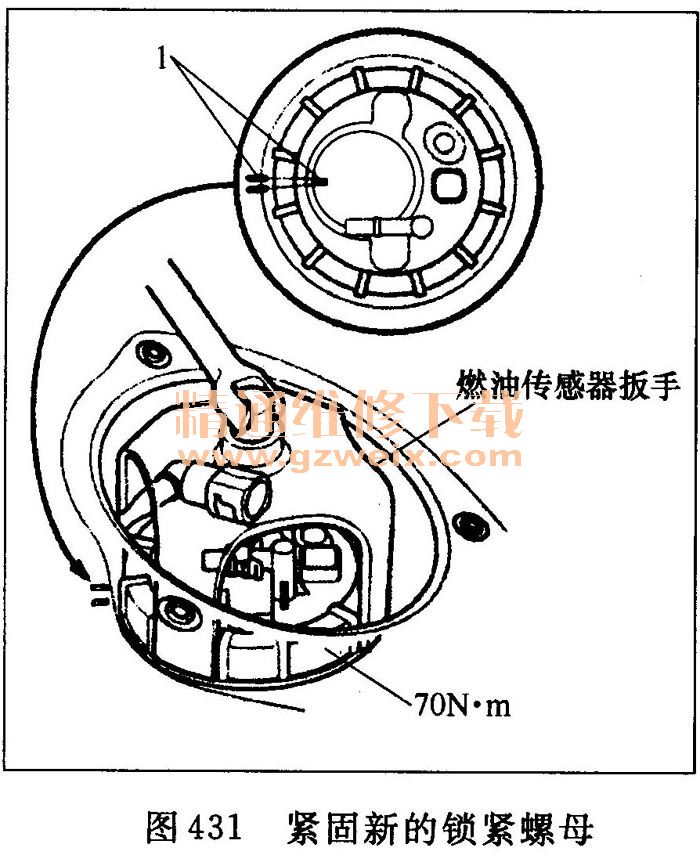

注意:紧固后,确保标记1仍对准(见图431)。

    安装后,目视或用手检查基座衬垫以确保其未卡住。

    ⑥连接燃油箱单元4针插接器,然后连接快速连接接头。
    ⑦重新连接蓄电池负极电缆,并将点火开关转至ON (II)位置(但不要操作启动电机)。燃油泵运转约2s上,燃油压力升高。重复该操作两次或三次,然后确认无燃油泄漏。
    ⑧安装通道板。
    ⑨安装后排座椅座垫。
    ⑩安装燃油加注口盖。

    (8)更换燃油压力调节器
    ①拆下燃油箱单元。
    ②拆下托架1(见图432)。

    ③拆下压力调节器2。
    ④换上一个新的O形圈3,按照与拆卸相反的顺序安装零件。安装燃油箱单元时,对准燃油箱单元和燃油箱上的标记。
注意:在O形圈上涂抹上干净的发动机机油,不要使用其他机油或油液。
    安装时,不要挤压0形圈。
    使用燃油压力调节器更换组件中所有供应的新零件。

    (9)更换燃油滤清器
    确定燃油泵和燃油压力调节器正常后,当燃油压力下降为低于规定值时,应更换燃油滤清器。
    ①下燃油箱单元。

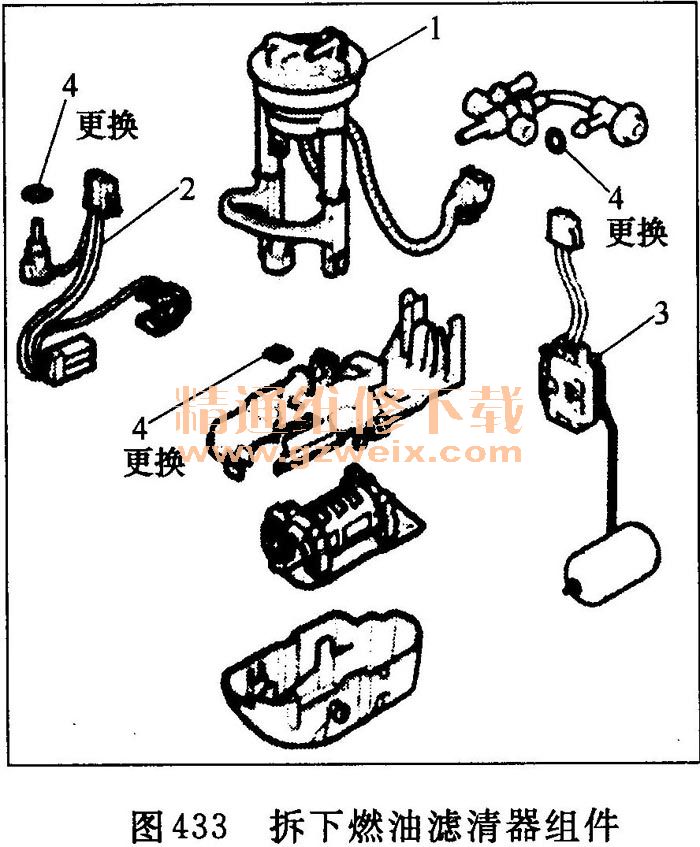

    ②拆下燃油滤清器组件1(见图433)。

    ③在安装燃油箱单元前检查这些项目:
    ·连接线束2时,确保连接紧固且插接器锁紧就位。
    ·安装燃油表传感单元3时,确保连接紧固且插接器锁紧就位。小心不要将其过分弯曲或扭曲。
    ④使用一个新的O形圈4,按照与拆卸相反的顺序安装零件。安装燃油箱单元时,对准该单元和燃油箱上的标记。

    (10)更换燃油泵/燃油表传感单元
    ①拆下燃油箱单元。
    ②将燃油油位传感器(燃油表传感单元)1从燃油箱单元2上拆下(见图434)。

    ③在安装燃油箱单元前检查这些项目:连接线束时,确保连接紧固且插接器3锁紧就位。
    ·安装燃油表传感单元时,确保连接牢固。小心不要将其过分弯曲或扭曲。
    ④按照与拆卸相反的顺序安装零件。安装燃油箱单元时,对准该单元和燃油箱上的标记。

    (11)拆装辅助燃油表传感单元
    拆卸
    ①释放燃油压力。
    ②拆下后排座椅座垫。
    ③将通道板1从地板右侧拆下(见图435)。

    ④断开辅助燃油表传感单元4针插接器2。

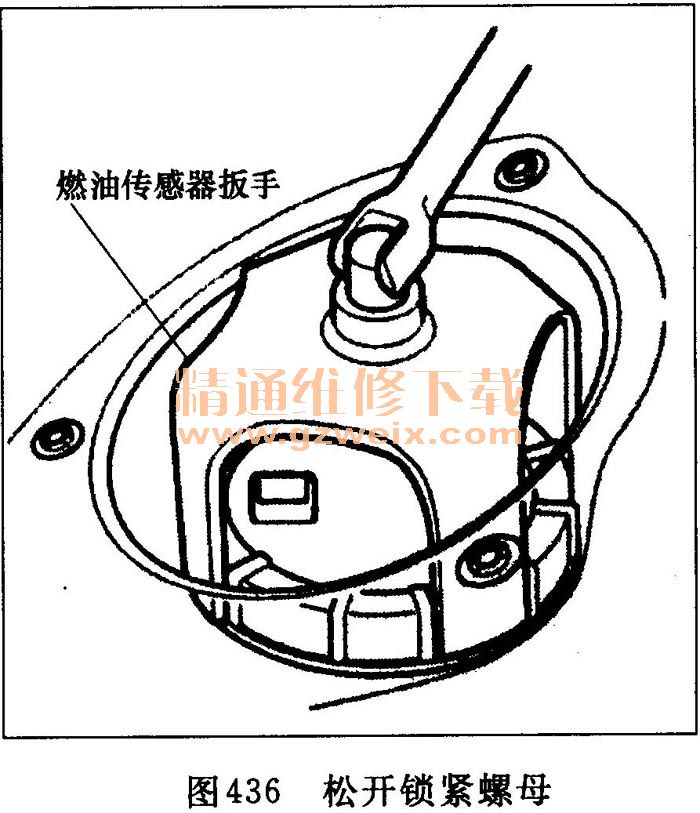

    ⑤使用专用工具,松开锁紧螺母(见图436)。

    ⑥拆下锁紧螺母1,并从燃油箱上提起辅助燃油表传感单元2(见图437)。

    ⑦断开传输管3,并拆下辅助燃油表传感单元。
    安装
    ①将新的基座衬垫1暂时连接到辅助燃油表传感单元2,使传输管3的标记朝上,连接传输管4然后将辅助燃油表传感单元部分插入燃油箱中(见图438)。

    提示:小心不要损坏新的基座衬垫。确保卡夹5置于图示位置。
    小心不要弯曲辅助燃油表传感单元。不要在基座衬垫上涂抹机油。

    ②将基座衬垫1从辅助燃油表传感单元移至燃油箱(见图439)。

    ③对准燃油箱和辅助燃油表传感单元上的标记2,然后将辅助燃油表传感单元插入燃油箱中,直到辅助燃油表传感单元位于基座衬垫的顶部。
    注意:为避免燃油泄漏,目视或用手检查基座衬垫以确保其未卡住。
