看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18

    2 发动机冷却系统
    2.1冷却系统

    (1)测试散热器盖

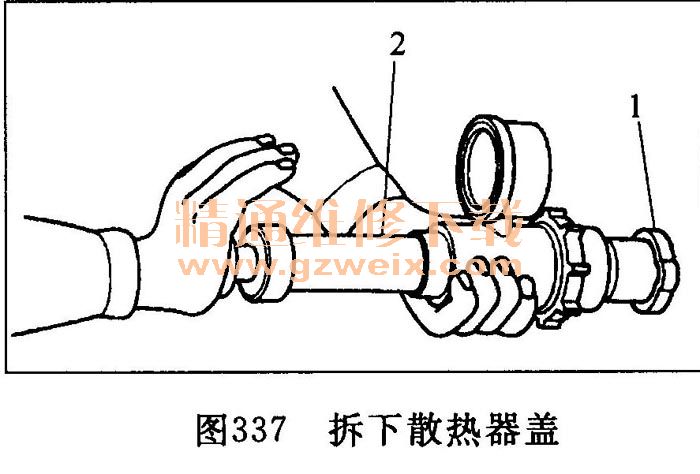

    ①等待发动机冷却,然后小心地拆下散热器盖1。用发动机冷却液润湿散热器盖密封件,然后将其安装到市售压力测试仪2上(见图337。

    ②施加93~123kPa的压力。
    ③检查压力是否下降。
    ④如果压力下降,更换散热器盖。

    (2) 测试散热器
    ①待发动机冷却后,小心地拆下散热器盖,并用发动机冷却液加注散热器至注入口颈部底端。

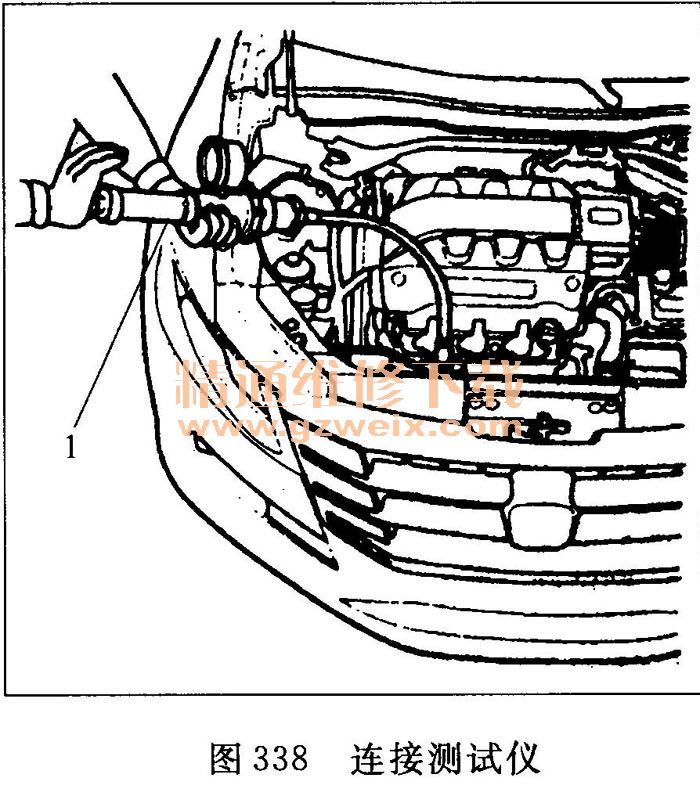

    ②将市售压力测试仪1连接到散热器上,并施加93~123kPa的压力(见图338)。

    ③检查发动机冷却液是否泄漏和压力是否下降。
    ④拆下测试仪,然后重新安装散热器盖。
    (3)测试风扇电机
    ①将2针插接器从散热器风扇电机1和空调冷凝器风扇电机2上断开(见图339)。

    ②通过将蓄电池电源连接到1号端子、将搭铁连接到2号端子,测试每个电机。
    ③如果电机不运转或者运转不平稳,则予以更换。
    (4)测试节温器
    如果节温器在室温时卡在开启位置,则予以更换。

    测试关闭的节温器

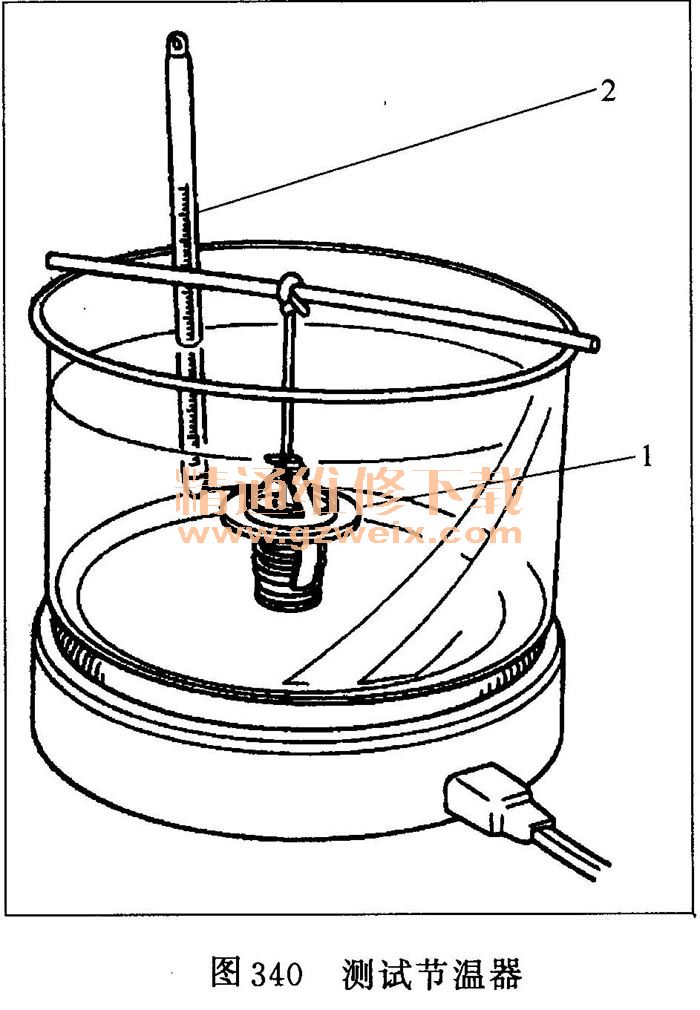

    ①将节温器1悬挂在盛水的容器中,不要让节温器和温度计2接触到加热容器底部(见图340)。

    ②将水加热并用温度计测量水温。检测节温器刚开始的打开温度和全开温度。
    ③当节温器全开时,测量其升程。

    标准节温器
    升程:大于10. 0mm
    开始打开温度:76~80℃
    全开温度:90℃

    (5)检查水泵
    ①拆下正时皮带。
    ②逆时针转动水泵皮带轮,检查并确认其运转平稳。如果运转不顺畅,则更换水泵。
    提示:检查水泵时,可能看到排气孔1有少量渗漏。这是正常的(见图341)。

    ③安装正时皮带。

    (6)更换水泵
    ①排空发动机冷却液。
    ②拆下正时皮带。
    ③拆下正时皮带调节器。
    ④拆下固定水泵1的5个螺栓,然后拆下水泵(见图342)。

    ⑤检查并清洁O形圈凹槽和发动机汽缸体的接合面。
    ⑥用新的O形圈2安装水泵。
    ⑦清理干净所有溢出的发动机冷却液。
    ⑧安装正时皮带调节器。
    ⑨安装正时皮带。
    ⑩将发动机冷却液重新加注到散热器中,并从冷却系统中排出空气。

    (7)检查冷却液
    ①检查冷却液储液罐中的冷却液液面。确保其在MAX标记1和MIN标记2之间(见图343)。

    ②如果冷却液储液罐中的冷却液液面正好在或者低于MIN标记,则加注冷却液至MIN和MAX标记之间,然后检查冷却系统是否泄漏。
    ③检查散热器中的冷却液液位,如有必要,向散热器添加本田全天候2号防冻剂/冷却液至注入口颈部底端处。
注意:务必使用本田全天候2号防冻剂/冷却液。使用非本田冷却液会导致腐蚀,引起冷却系统故障或失效。
    本田全天候2号防冻剂/冷却液是由50%的防冻剂和50%的水混合而成的,不要添加水。
   (8)更换冷却液

    ①等待发动机冷却,然后小心地拆下散热器盖。
    ②松开放液螺塞1, 并排空冷却液(见图344)。

    ③将橡胶软管1安装到位于发动机汽缸体后部的放液螺塞2上,然后松开放液螺塞(见图345)。

    ④冷却液停止排出时,拧紧放,液螺塞。拆下橡胶软管。
    ⑤牢固地紧固散热器放液螺塞。
    ⑥拆下、排空并重新安装冷却液储液罐。
    ⑦用本田全天候2号防冻剂/冷却液,将冷冻液储液罐加注至MAX标记1(见图346)。

    ⑧用本田全天候2号防冻剂/冷却液加注散热器至注入口颈部底端处(见图347)。

    发动机冷却液重新加注容量(包括0. 68L的冷却液储液罐容量)
    冷却液更换时:
      6. 6L
    发动机大修后:
      8. 6 L
    ⑨松松地安装散热器盖。
    ⑩启动发动机,并使其怠速直至暖机(散热器风扇至少转动两圈)。
    11关闭发动机。检查散热器液位,如有需要,添加本田全天候2号防冻剂/冷却液。
    12将散热器盖拧紧,然后再次启动发动机,并检查是否泄漏。
    13清理干净所有溢出的发动机冷却液。

    (9)更换节温器
    ①排空发动机冷却液。
    ②执行蓄电池拆卸程序。
    ③拆下节温器盖,然后拆下节温器(见图348)。

    ④安装带新橡胶密封件的新节温器,然后安装节温器盖。
    ⑤执行蓄电池安装程序。
    ⑥将发动机冷却液重新加注到散热器中,并从冷却系统中排出空气。
    ⑦清理干净所有溢出的发动机冷却液。

    (10)更换冷却水道
    ①排空发动机冷却液。
    ②执行蓄电池拆卸程序。
    ③拆下进气歧管。
    ④拆下EGR管。
    ⑤从冷却水通道上断开EGR阀插接器、ECT感器1插接器、散热器上软管、散热器下软管、加热器软管和冷却水旁通软管。
    ⑥拆下冷却水通道和相关零件(见图349)。

    ⑦按照与拆卸相反的顺序安装冷却水通道。
    ⑧安装EGR管。
    ⑨安装进气歧管。
    ⑩执行蓄电池安装程序。
    11将发动机冷却液重新加注到散热器中并从冷却系统中排出空气。
    12清理干净所有溢出的发动机冷却液。

    (11)拆装风扇、风扇电机和护革
    拆卸
    ①执行蓄电池拆卸程序。
    ②拆下蓄电池座。
    ③拆下前格栅盖。
    ④拆下挡泥板隔板。
    ⑤用举升机举升车辆。
    ⑥拆下发动机底盖。
    ⑦断开空调冷凝器风扇电机插接器1拆下线束夹2(见图350)。

    ⑧松开空调冷凝器风扇护罩安装螺栓3,

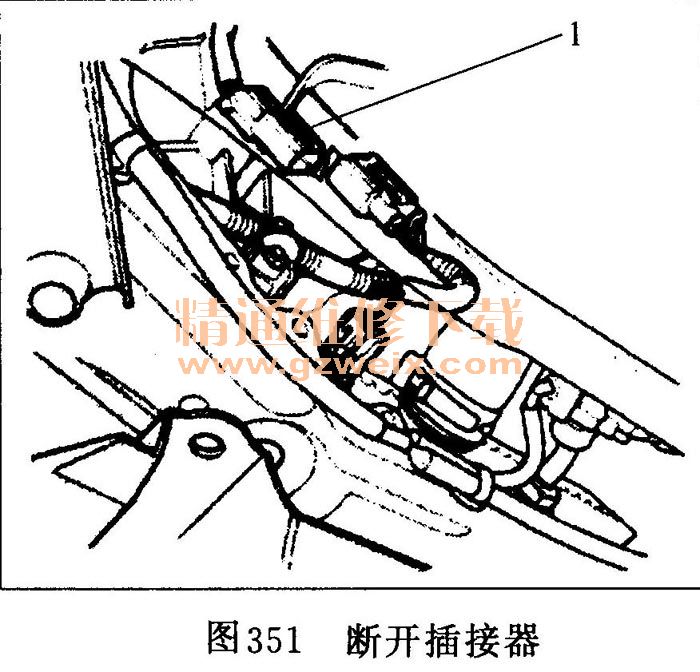

    ⑨断开散热器风扇电机插接器I(见图351)。

⑩降下举升机上的车辆。
11拆下冷却液储液罐(见图352)。

12拆下上托架1(见图353)。

13拆下空调冷凝器风扇护罩总成2,然后拆下散热器风扇护罩总成3。
14拆解风扇护罩(见图354)。

    安装
    ①装配风扇护罩(见图355)。

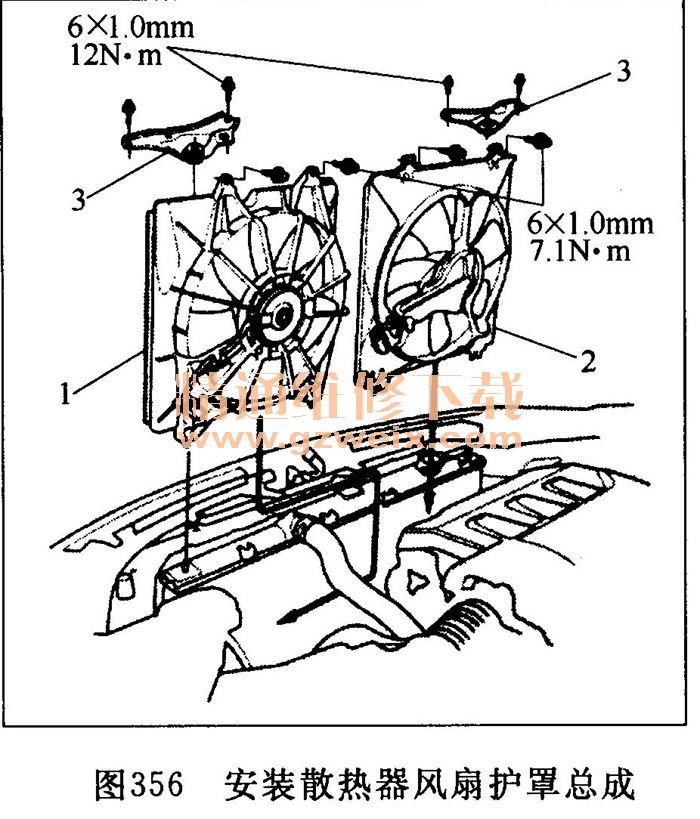

    ②安装散热器风扇护罩总成1,然后安装空调冷凝器风扇护罩总成2(见图356)。

    ③安装上托架30

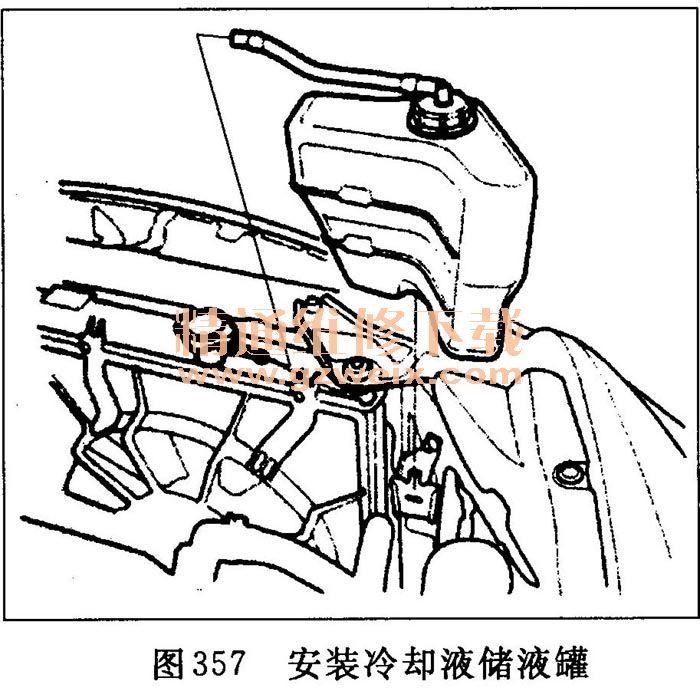

    ④安装冷却液储液罐(见图357)。

    ⑤用举升机举升车辆。
    ⑥连接散热器风扇电机插接器1(见图358)。

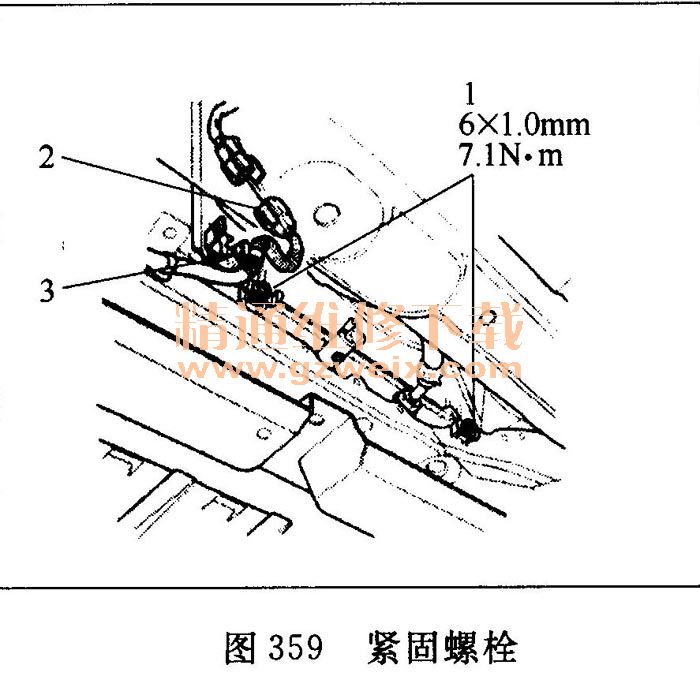

    ⑦紧固空调冷凝器风扇护罩安装螺栓1(见图359)。

    ⑧连接空调冷凝器风扇电机插接器2,并安装线束夹3。
    ⑨安装发动机底盖。
    ⑩降下举升机上的车辆。
    11安装挡泥板隔板。
    12安装前格栅盖。
    13安装蓄电池座。
    14执行蓄电池安装程序。
