看图学习本田雅阁/歌诗图发动机拆装及维修
来源:本站整理  作者:佚名  2013-09-24 08:49:18


    22松开发动机侧支座托架安装螺栓1,然后将其紧固至规定扭矩(见图41)。

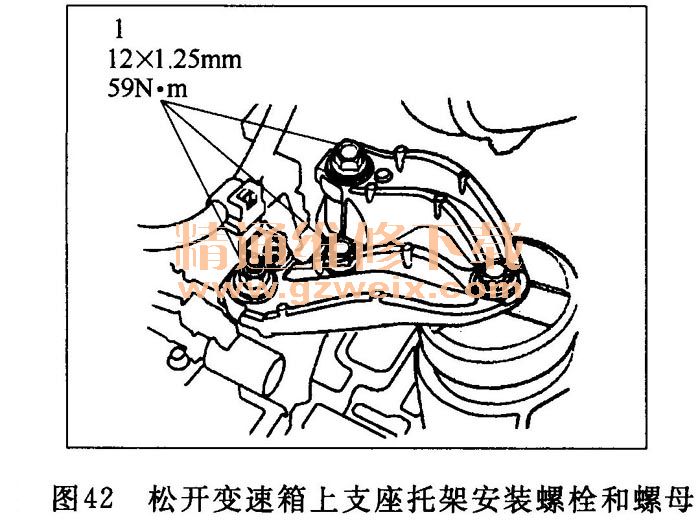

    23松开变速箱上支座托架安装螺栓和螺母1,然后其重新紧固至规定扭矩(见图42)。

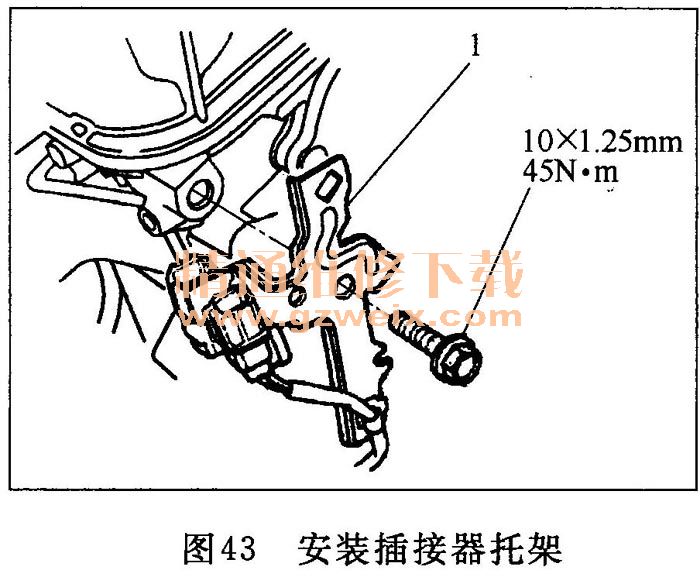

    24将插接器托架1安装到前汽缸盖(见图43)。

    25将线束托架和插接器安装至前汽缸盖。
    26将线束托架1安装到后汽缸盖(见图44)。

    27将ATF冷却器软管连接到变速箱上,并用卡扣固定软管。

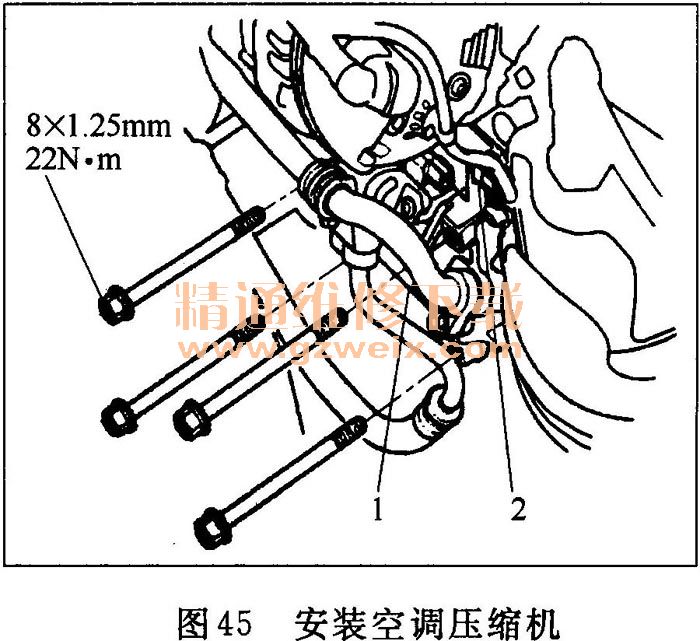

    28安装空调压缩机1,然后连接空调压缩机离合器插接器2,如图45所示。

    29连接加热器软管1(见图46)。

    30安装散热器。
    31用举升机举升车辆。

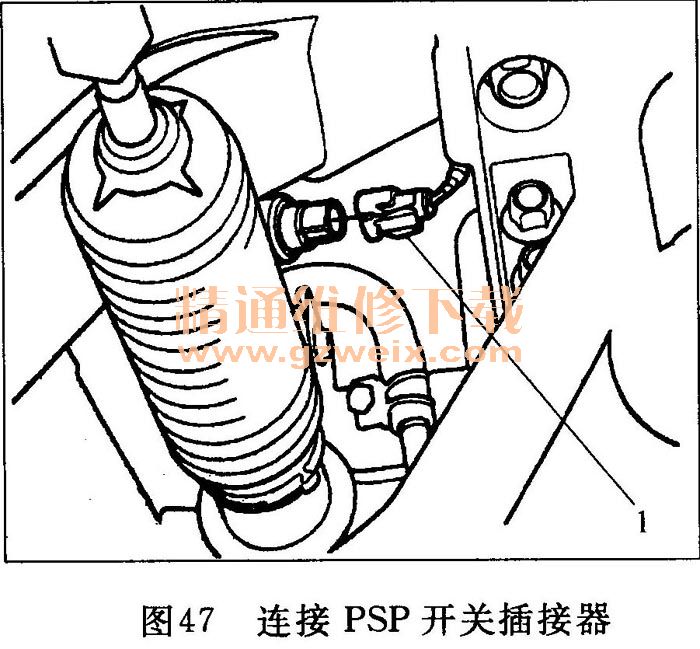

    32连接PSP开关插接器1(见图47)。

    33连接动力转向(P/S)软管1(见图48)。

    34安装分动器总成。
    35将传动轴安装至分动器轴法兰上。
    36在每个半轴端部安装新的定位环,然后安装半轴。确保每个环“卡”进差速器和中间轴的适当位置。
    37将悬架下臂连接到转向节上。
    38将转向横拉杆球头连接到转向节上。
    39安装减振器叉。
    40安装悬架行程传感器。
    41用新衬垫2和新自锁螺母3安装排气管1(见图49)。

    42安装发动机底盖。
    43安装前轮。
    44降下举升机上的车辆。
    45安装换挡拉线。
    46将转向万向节2上的参照标记1和转向器小齿轮轴3对齐。将转向万向节连接到转向器小齿轮轴上。紧固转向万向节螺栓(见图50)。

    47安装转向万向节盖4。
    48拆下方向盘固定架工具。
    49将P/S泵出口软管1和P/S泵进口软管2安装到P/S泵上,并安装P/S软管托架3(见图51)。

    50安装传动皮带。
    51连接燃油供油软管1,然后安装快速连接接头盖2(见图52)。

    52连接EVAP炭罐软管1和制动助力器真空软管2(见图53)。

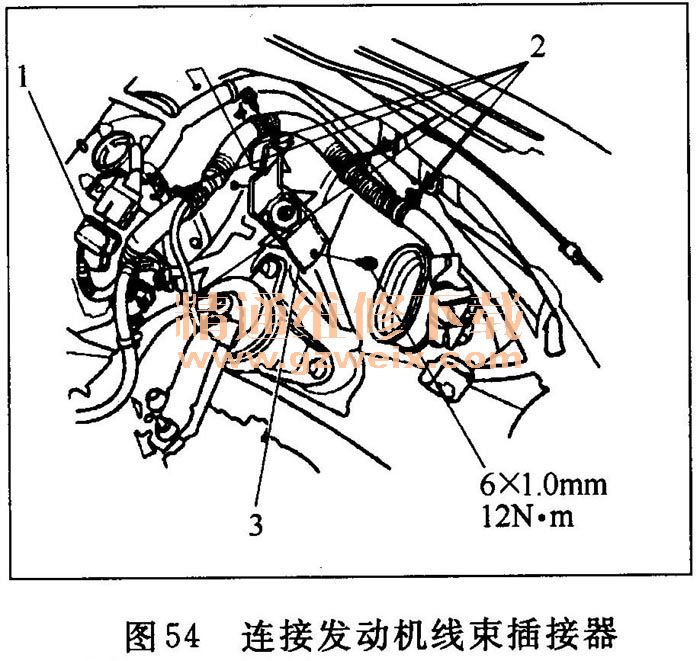

    53连接发动机线束插接器1,然后安装线束夹2和托架3(见图54)。

    54安装驾驶员侧前翼子板装饰件。

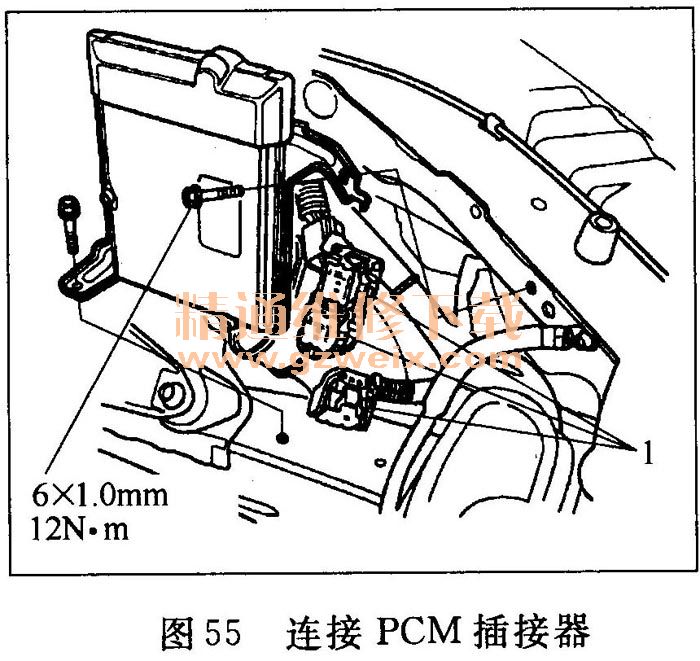

    55连接PCM插接器1,然后安装带托架的PCM(见图55)。

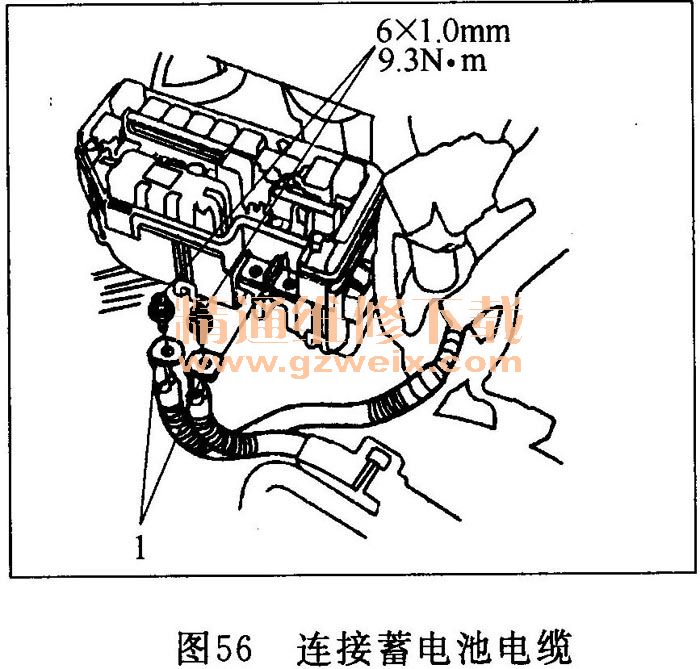

    56将蓄电池电缆1连接到发动机盖下保险丝/继电器盒上(见图56)。

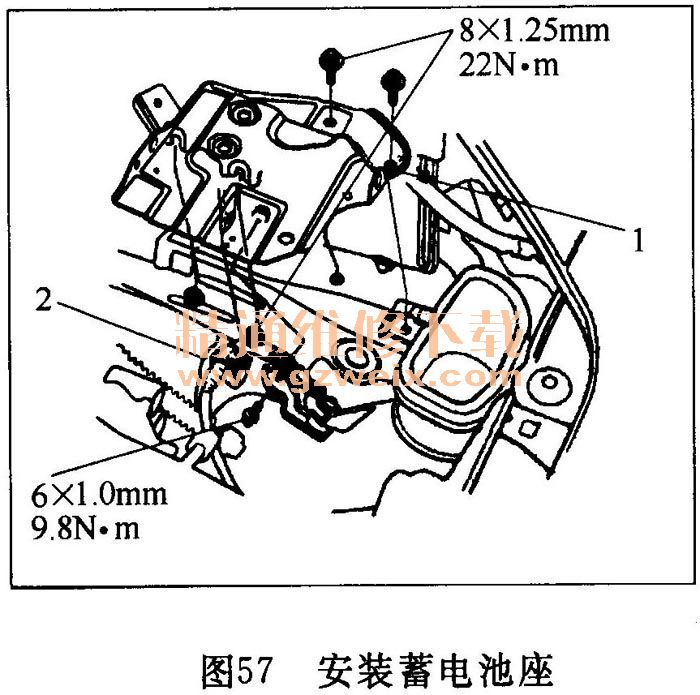

    57安装蓄电池座1,然后安装线束夹2和螺栓(见图57)。

    58安装空气滤清器。
    59安装前格槽盖。
    60安装挡泥板隔板。
    61安装发动机盖。
    62安装连杆支柱。
    63执行蓄电池安装程序。
    64检查燃油是否泄漏。将点火开关转至ON (II)位置(不要操作启动机),使燃油泵运转约2s,给燃油管路加压。重复此操作三次,然后检查燃油管路各处是否有燃油泄漏。
    65向发动机重新加注发动机机油。
    66向变速箱重新加注ATF。
    67将换挡杆移动至每个挡位,检查并确认自动变速箱挡位指示器随变速箱挡位开关变化而变化。
    68向储液罐重新加注动力转向液。
    69向散热器重新加注发动机冷却液。
    70执行动力转向系统放气程序。
    71执行冷却系统放气程序。
    72检查是否有油液泄漏。
    73用螺栓将驾驶员侧发动机盖支柱托架1重新安装至适当的位置(见图58)。

    74将乘客侧发动机盖支柱重新连接至枢轴螺栓。
    75执行PCM重置程序。
    76执行CKP模式清除/CKP模式学习程序。
    77检查怠速转速。
    78检查点火正时。
    79检查车轮定位
