56用举升机举升车辆。
    57松开两侧的副车架中间支座安装螺栓（见图21）。

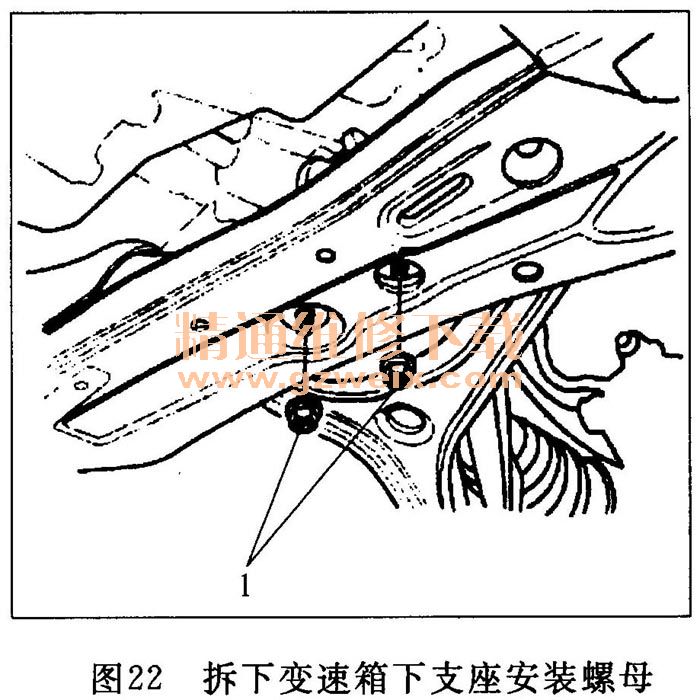

    58拆下变速箱下支座安装螺母1（见图22）。

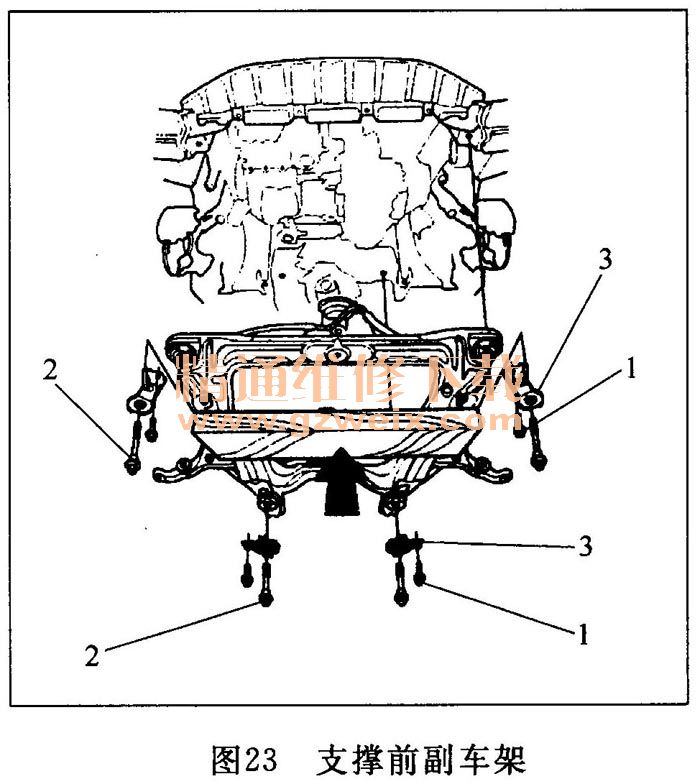

    59用木块和千斤顶支撑前副车架视图23）。

    60拆下四个12 X 1. 25mm螺栓1、四个副车架安装螺栓2和加强件3，然后缓慢地降下前副车架。
    61降下举升机上的车辆。

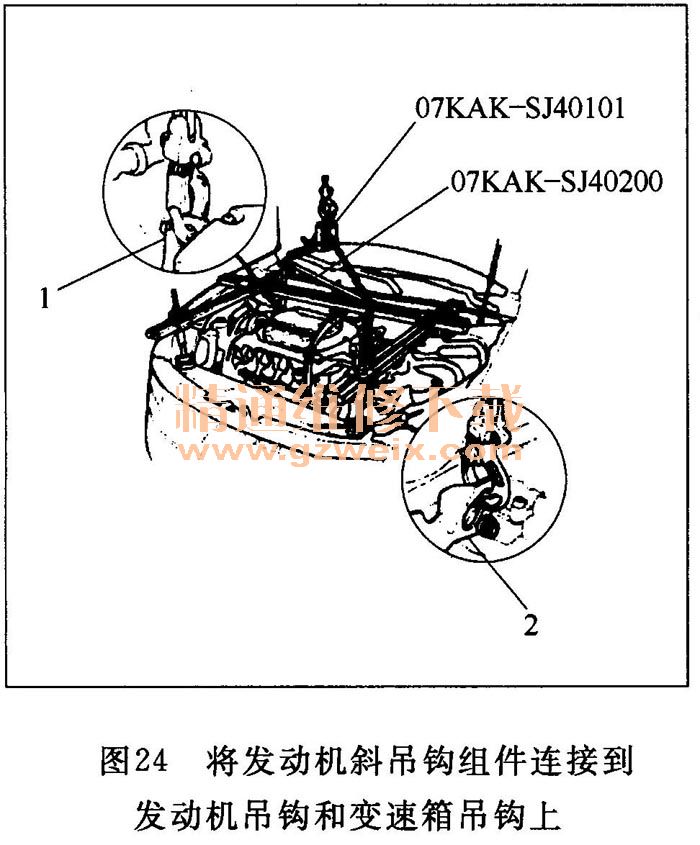

    62用发动机吊钩撑杆将发动机斜吊钩组件连接到发动机吊钩1和变速箱吊钩2上，然后提起发动机／变速箱直至发动机斜吊钩组件将其牢固支撑住，并拆下发动机支撑吊钩和发动机吊钩平衡杆（见图24）。

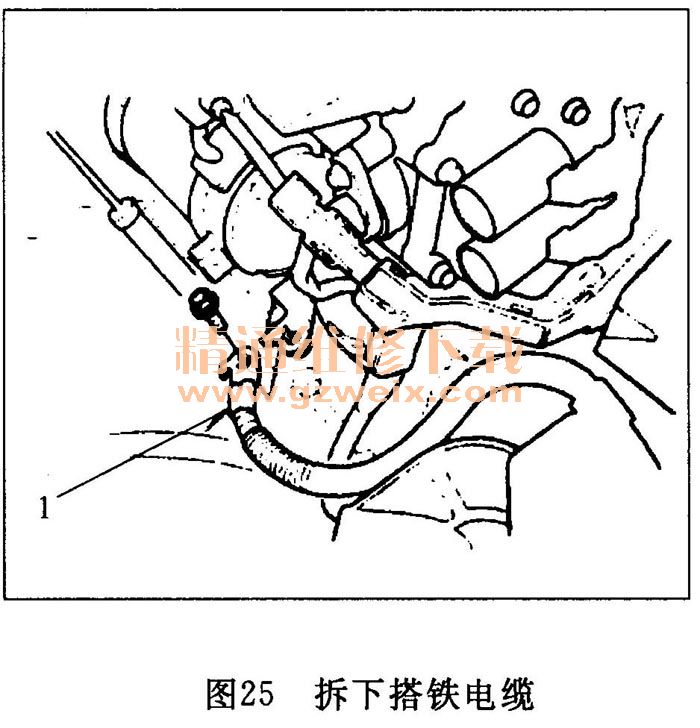

    63拆下搭铁电缆1（见图25）。

    64拆下发动机侧支座托架安装螺栓1（见图26）。

    65拆下线束托架1，然后拆下变速箱上支座托架安装螺栓和螺母2（见图27）。

注意：
    切勿从变速箱上支座拆下梅花螺栓3。如果拆下了梅花螺栓，则必须将变速箱上支座作为总成予以更换。
    66检查并确认发动机／变速箱完全没有接触真空软管、燃油软管、冷却液软管和电气线束。
    67缓慢地降下发动机／变速箱约150mm（5. 91in）。再次检查并确认所有的软管和电气线束断开且未接触到发动机／变速箱，然后将其降低到最低位置并加以支撑。
    68将发动机斜吊钩组件从发动机／变速箱上断开。
    69举升车辆，将发动机／变速箱从车辆下方拆下。

    安装
    所需专用工具
     发动机料吊钩组件07KAK-SJ40101
     发动机吊钩撑杆07KAK-SJ40200
     发动机支撑吊钩AAR-T1256-J00
    该专用工具可从Snap-on国际有限公司获得。

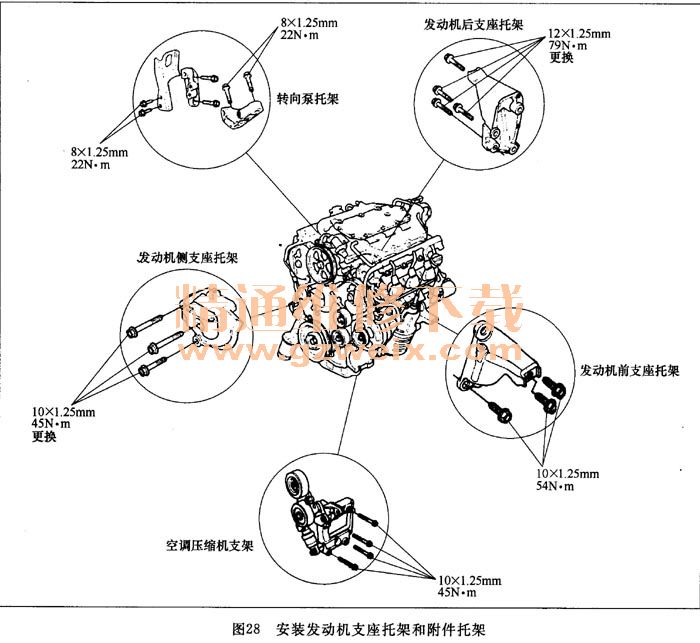

    ①安装发动机支座托架和附件托架，并将其螺栓紧固至规定扭矩（见图28）。

    ②更换变速箱上支座双头螺栓1（见图29）。

    ③将发动机／变速箱置于车辆下方。确保它们正确对齐。小心降低车辆。直至发动机／变速箱正确放置到发动机室内。确保车辆不碰到发动机／变速箱的任何部位。用发动机斜吊钩组件支撑发动机／变速箱，并小心地将发动机／变速箱提升到位。

    注意：按照图30中步骤中所给出的顺序重新安装螺栓／支撑螺母。否则可能产生过大的噪声和振动，并降低发动机支座寿命。


    ④安装发动机吊钩平衡杆1。用隔圈3和一个10 X 1. 25mm螺栓4将前臂2连接至前汽缸盖，用隔圈6和一个8X1. 25mm螺栓7，将后臂5连接至后汽缸盖。
    ⑤如图31所示，将发动机支撑吊钩（AAR-T1256-J00）安装至车辆，并将吊钩连接到发动机吊钩平衡杆上的槽孔中。用手紧固蝶形螺母8，并举升和支撑发动机／变速箱。

    注意：
    在挡风玻璃附近作业时务必小心。
    在前隔板上安装发动机支撑吊钩时，小心不要损坏发动机盖开启器。
    ⑥将发动机侧支座托架安装螺栓1紧固至规定扭矩（见图32）。

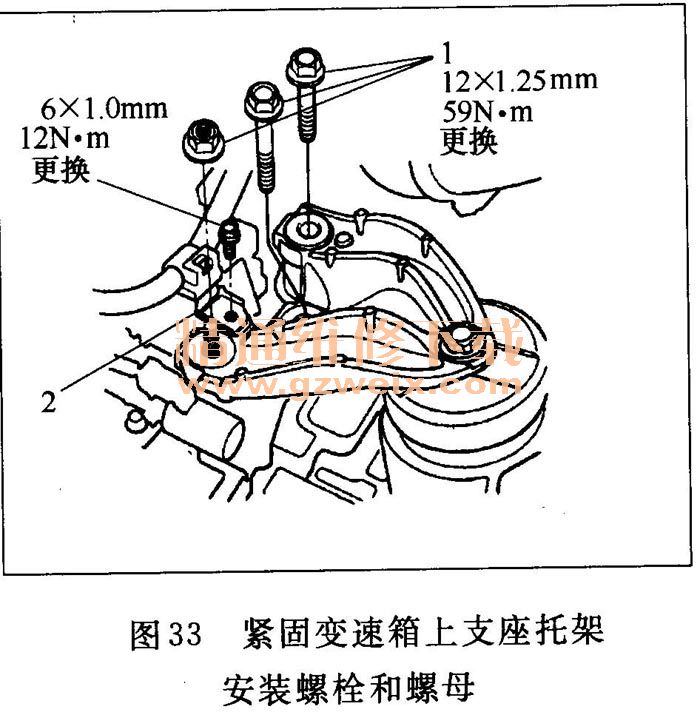

    ⑦将变速箱上支座托架安装螺栓和螺母1紧固至规定扭矩，然后安装线束托架2（见图33）。

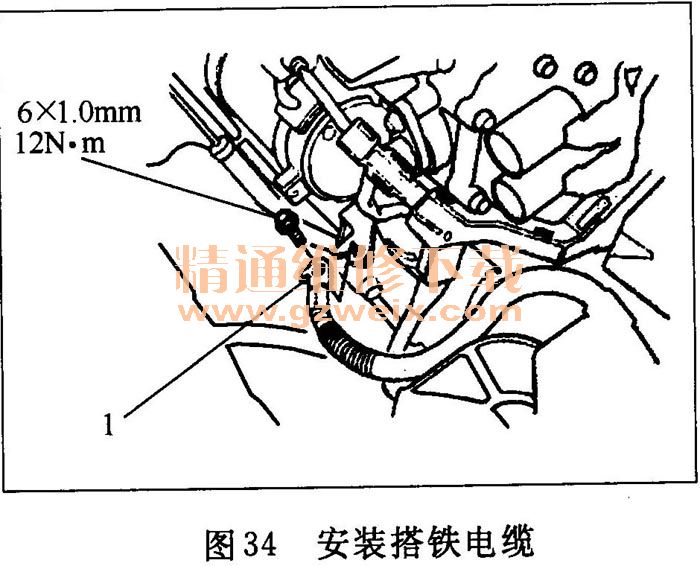

    ⑧安装搭铁电缆1（见图34）。

    ⑨拆下发动机斜吊钩组件，然后用举升机举升车辆。
    ⑩用木块和千斤顶支撑前副车架，并将前副车架举升至车身（见图35）。

    11松松地安装新的前副车架四个安装螺栓1、四个12 X 1. 25mm螺栓2、3和加强件4。
    12将前副车架与副车架定位锁对齐。
    13报废副车架中间支座安装螺栓1，然后将两侧新的安装螺栓紧固至规定扭矩（见图36）。

    14紧固变速箱下支座安装螺母1（见图37）。

    15降下举升机上的车辆。
    16拆下发动机支撑吊钩和发动机吊钩平衡杆。
    17紧固发动机前支座安装螺栓1，然后安装发动机前支座挡块2（见图38）。

    18连接发动机支座作动器插接器3，并将插接器4安装到前副车架上。
    19紧固发动机后支座安装螺栓1，然后安装发动机后支座挡块2（见图39）。

    20连接发动机支座作动器插接器3。

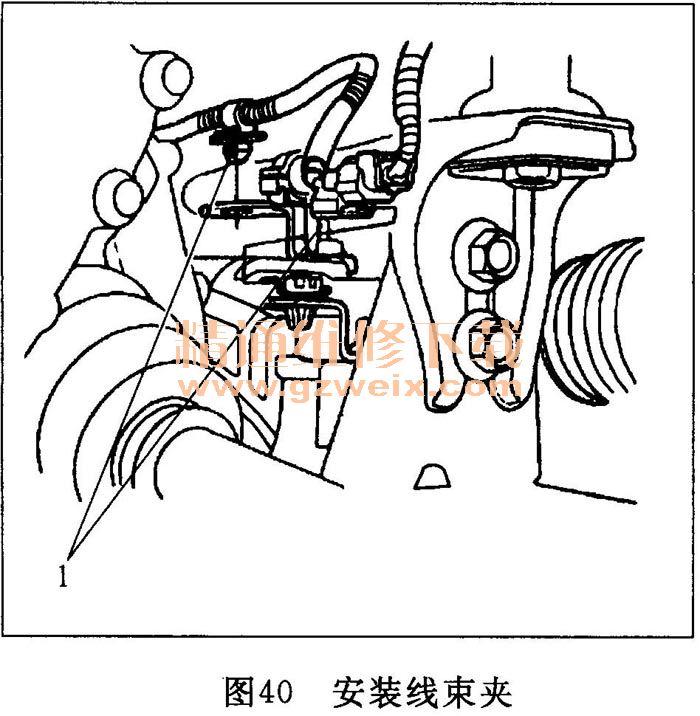

    21安装线束夹1（见图40）

.
