1.6混合动力系统的拆装
    混合动力系统主要部件的位置如图59所示，变频器总成的位置如图60所示。



    对高压系统进行操作时，一定要戴上绝缘手套，拆下检修塞后，不要操作电源开关，否则可能损坏混合动力车辆控制ECU。检修车辆时，拆下来的检修塞要妥善保管，以防其他维修人员重新连接检修塞。拆下检修塞后5 min内，不可触摸高压连接器或端子。
    1．混合动力系统的拆装步骤
    （1）拆下发动机左下盖。
    （2）拆下发动机右下盖。
    （3）放掉HV冷却液。
    （4）拆下2＃后地板。
    （5）拆下后地板盒。
    （6）拆下3＃后地板。
    （7）断开蓄电池负极端子。
    （8）拆下检修塞。
    （9）拆下前刮水器臂帽盖。
    （10）拆下前刮水器臂。
    （11）拆下发动机罩到围板上封条。
 （12）拆下左上前围板通风口。
（13）拆下右上前围板通风口。
（14）拆下风挡玻璃刮水器电动机和连杆总成。
（15）拆下外侧前围顶板分总成。
（16）拆下散热器支架开启盖。
（17）拆下变频器盖。
    ①用T30梅花套筒扳手拆下梅花螺钉。
    ②拆下12个螺栓和变频器盖，如图61所示。

    （18）确认带转换器的变频器总成的电压为0V，如图62所示。

    提示：必须戴绝缘手套。
    ①用万用表测量高压直流电线路的电压。标准：0V。使用量程为直流400V或更高的电压表。
    ②用万用表测量三相连接器的各端子（U-V、V-W、U-W）间的电压，如图63所示。

标准：0V。使用量程为直流400 V或更高的电压挡位。

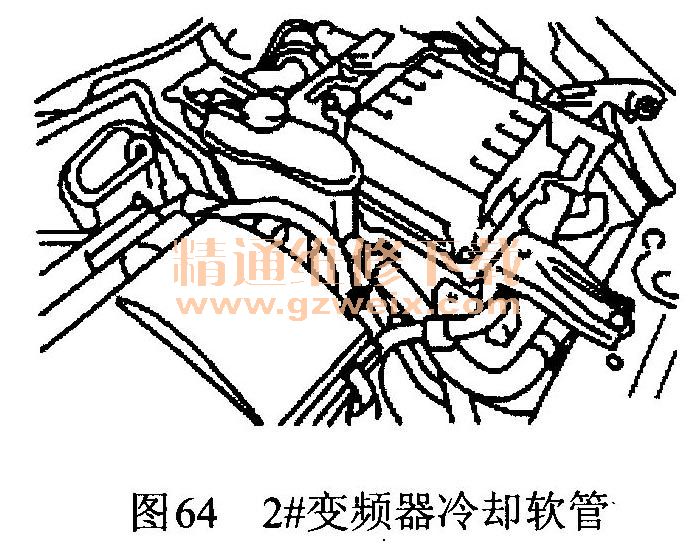

 （19）断开2＃变频器冷却软管，如图64所示。

（20）断开1＃变频器冷却软管，如图65所示。

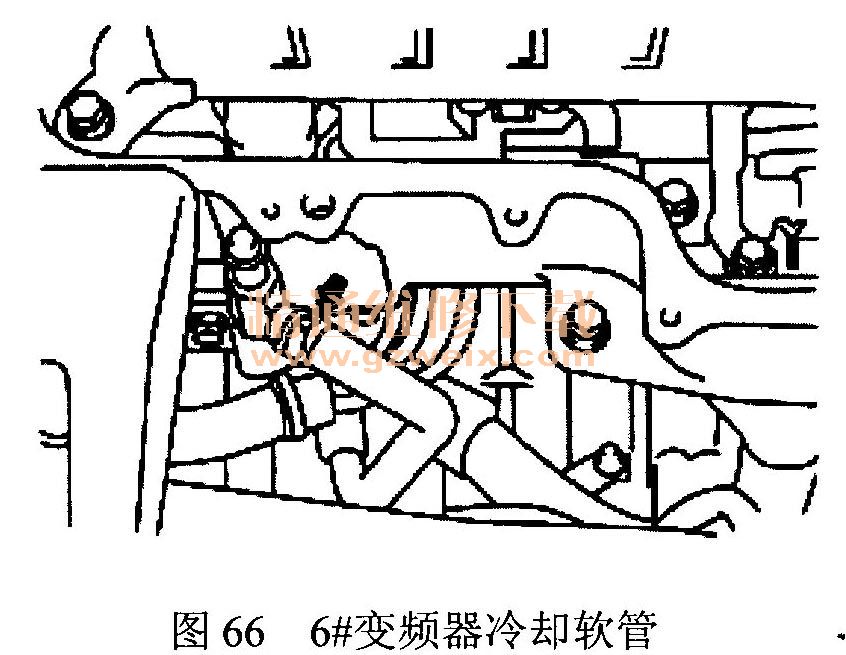

 （21）断开6＃变频器冷却软管，如图66所示。

（22）分离1#断路器传感器。如图67所示，将外侧部分移到线束侧，然后断开1#断路器传感器。

（23）断开车架线。
    提示：
   ·必须戴绝缘手套；
   ·拆下检修塞后，确保在进行任何工作前等待至少5 min；
   ·将电极和连接器零件用绝缘胶带包好，确保其相互绝缘。

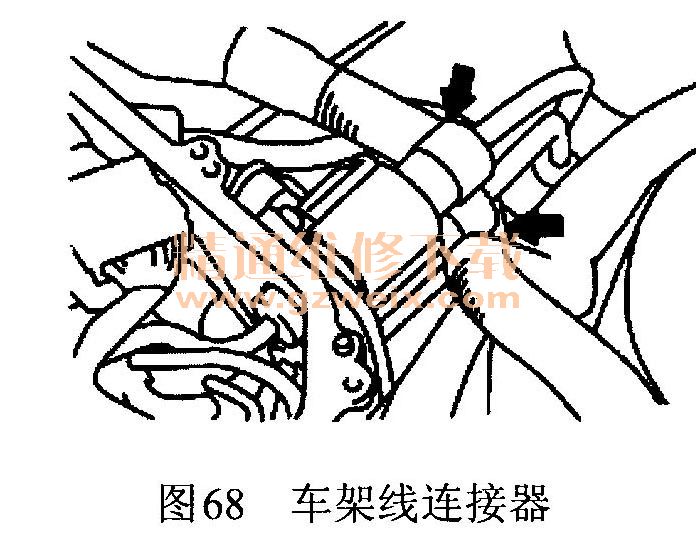

    从带转换器的变频器总成上拆下2个车架线连接器，如图68所示。

    （24）拆下带转换器的变频器总成。
    ①如图69所示，用小螺丝刀（螺钉旋具）撬起锁销（绿色）。

    ②断开空调变频器连接器。
    提示：必须戴绝缘手套。
   ③断开3个连接器，如图70所示。

    ④断开3个连接器和发动机主线束，如图71所示。

    ⑤拆下5个螺栓，然后断开MG2电线，如图72所示。

    提示：
  ·必须戴绝缘手套；
  ·将连接器零件用绝缘胶带包好，确保其相互绝缘。

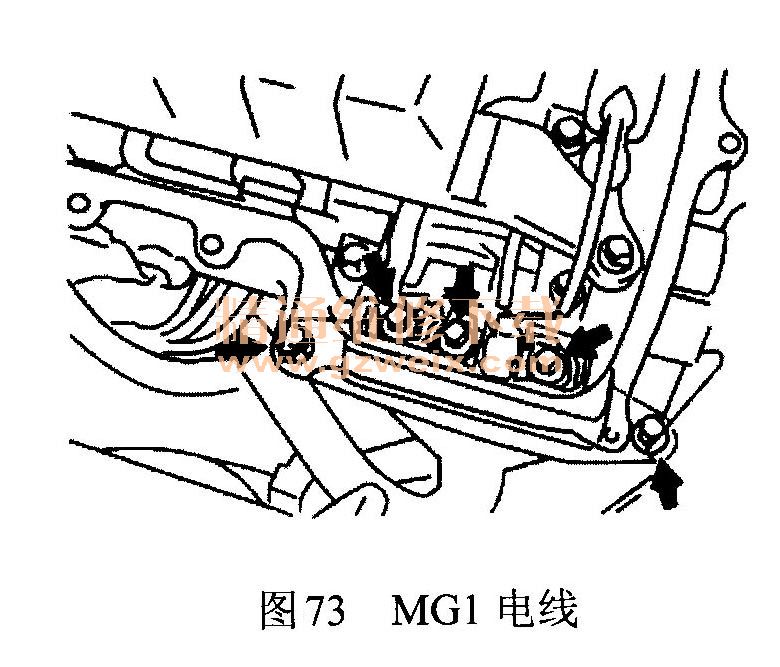

    ⑥拆下5个螺栓，然后断开MG I电缆，如图73所示。

    提示：
  ·必须戴好绝缘手套；
  ·将连接器零件用绝缘胶带包好，确保其相互绝缘。

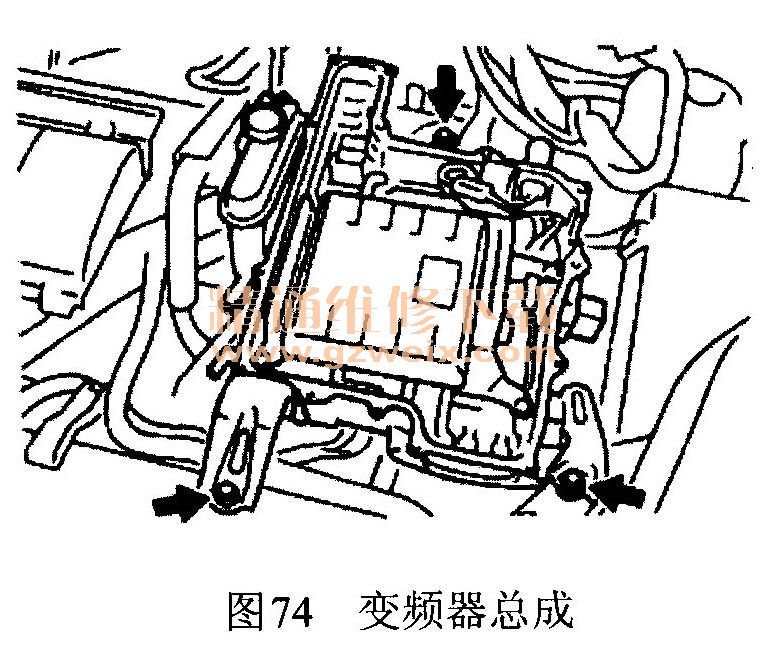

    ⑦拆下3个螺栓和变频器总成（带有转换器），如图74所示。

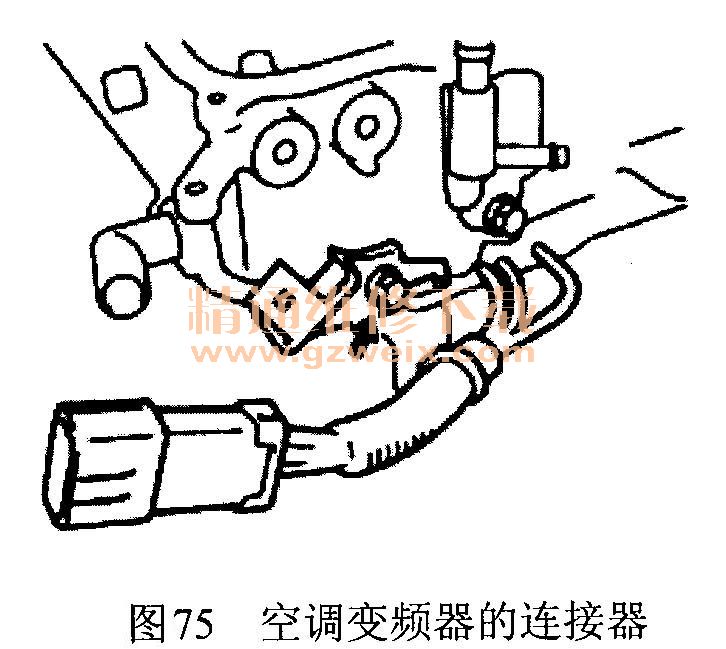

    ⑧从支架上断开空调变频器的连接器，如图75所示。

    ⑨拆下螺栓和空调变频器的连接器支架。
