丰田普锐斯混合动力汽车维修图解
来源:本站整理  作者:佚名  2014-10-12 10:14:46

    2.发动机控制系统的维修
    1.检查或维护发动机室时应注意的事项
    (1)电源开关在ON位置时,发动机自动启停,此时仪表板的READY灯会点亮。对发动机舱进行维护前,应将HV主系统关闭。
(2)在检查模式下,主警告灯点亮时,解除检查模式来检查诊断区域。
(3)解除检查模式前行驶可能会导致变速驱动桥损坏。
    2.使用智能测试仪II
    为安全起见,请遵守下列事项:
    (1)使用前要阅读使用手册。
    (2)智能测试仪II连接在车辆上行驶时,要防止智能测试仪II电缆绞在踏板、换挡杆或方向盘上。
    (3)用智能测试仪II测试车辆时需2个人配合,一人驾驶车辆,另一人操作测试仪。
    3.初始化
    断开蓄电池负极(一)电缆后,当重新连接端子时,电动窗控制系统会初始化。
    4.激活混合动力系统时应注意
    (1)警告灯亮起或蓄电池断开又重新连接,则初次按下电源开关可能无法启动该系统,如果是这样,可以再次按下电源开关。
    (2)将电源开关切换为ON(在IG位置),断开蓄电池,如果重新连接时钥匙不在钥匙孔内,则可能输出DTC B2799。

    2.2发动机控制系统的结构

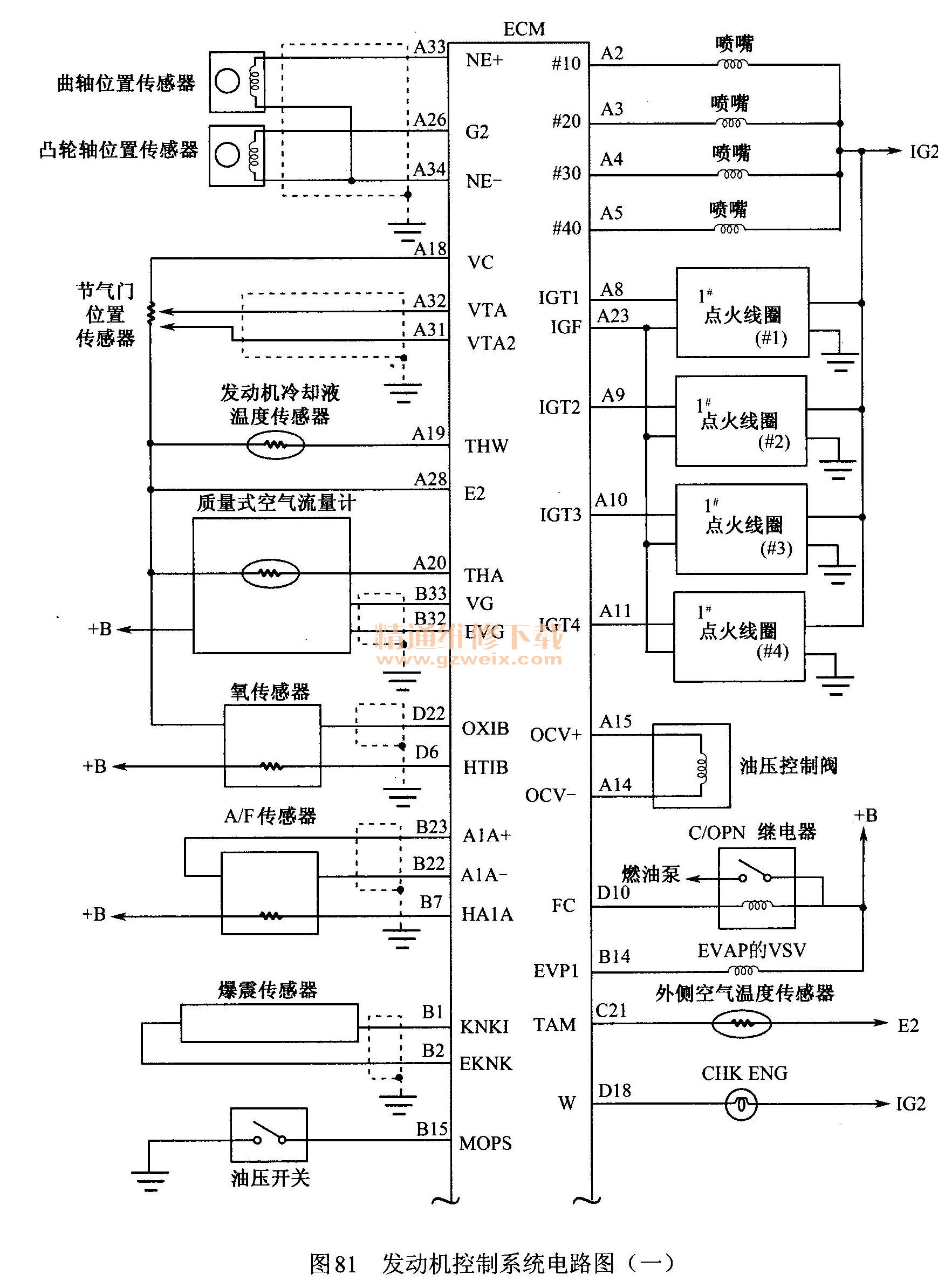

    发动机控制系统电路如图81、图82所示。


    2.3发动机控制系统的检查
    1.检查凸轮轴正时机油控制阀总成的运行情况
(1)将车辆置为检修模式。

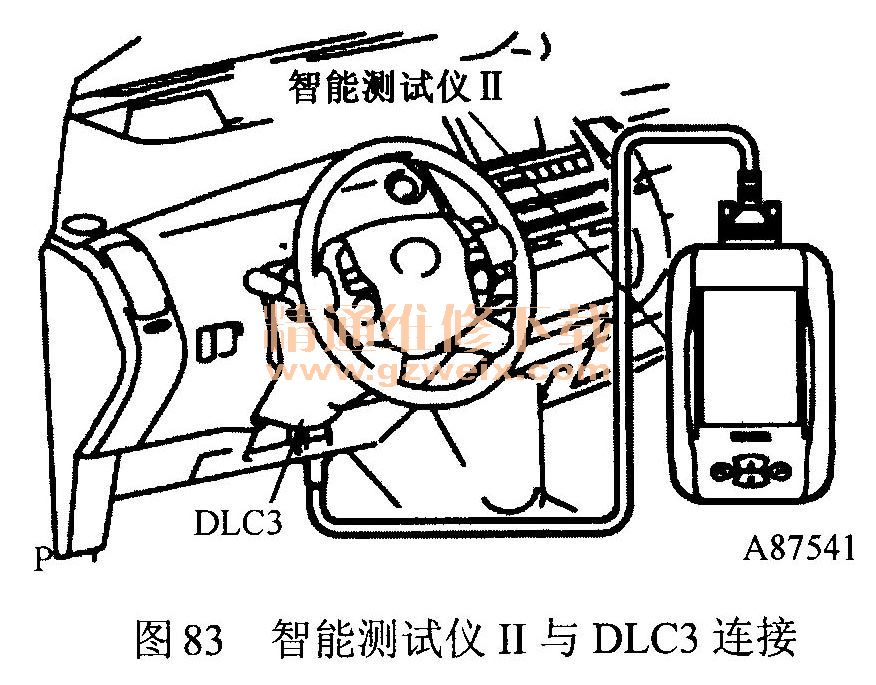

(2)将智能测试仪II连接至DLC3,如图83所示。

(3)打开电源开关(在IG位置)。
(4)打开智能测试仪II。
(5)启动并预热发动机。
    (6)选择菜单:Powertrain /Engine and ECT/Active Test/Activate the VVT System (Bank I)。

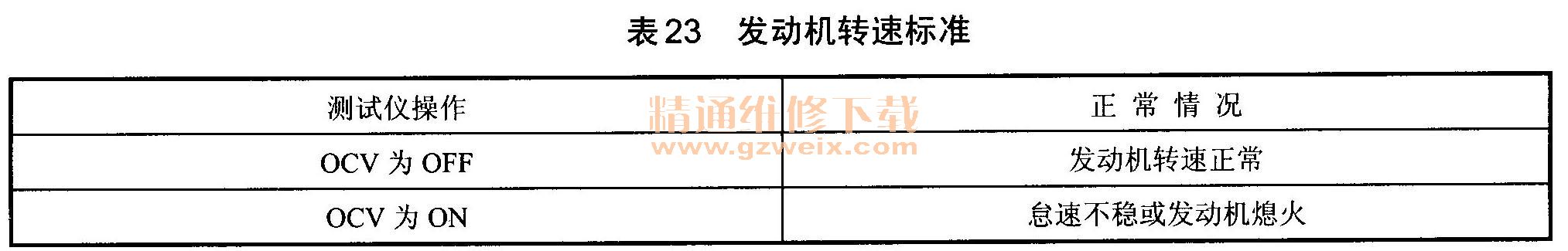

    (7)用智能测试仪II操作凸轮轴正时机油控制阀(OCV),然后检查发动机转速,转速标准见表23。如果发动机状态不符合规定,则检查凸轮轴正时机油控制阀、线束和ECM。

    2.检查节气门总成的运行情况
    (1)断开节气门控制电动机连接器。
    (2)将智能测试仪II连接至DLC3。
    (3)打开电源开关(在IG位置)。
    (4)打开智能测试仪II。
    (5)选择菜单:Powertrain /Engine and ECT/Data List/Throttle POS.
    (6)用手拉开带电动机体的节气门连杆。节气门全开时,检查“ThrottlePOS”值是否在规定范围内。
    标准:60%或更大。
如杳结果不符合规定,则检查带电动机体的节气门、线束和ECM。
 (7)清除DTC。
(8)关闭智能测试仪II。
(9)关闭电源开关。
提示:清除DTC后,确保关闭电源开关。
(10)连接节气门控制电动机连接器。
(11)将车辆置为检查模式。
(12)打开电源开关(READY)灯亮。
(13)预热发动机。

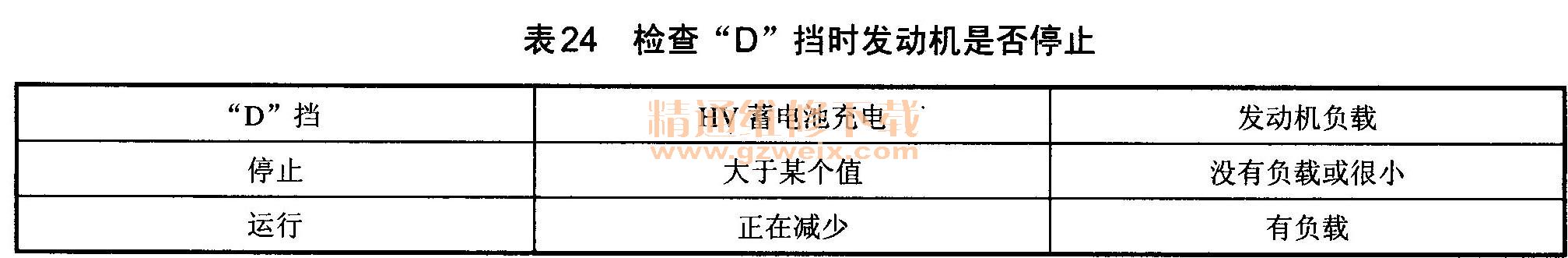

(14)转换变速驱动桥位置到“D”挡,然后检查发动机是否停止,结果应符合表24。

    提示:
      检查影响发动机转动的发电机是否有负载。
      如果发动机不停止工作,则将变速驱动桥置于“P”挡,保持发动机转动,然后再进
      行步骤(14)。
    (15)打开智能测试仪II。
    (16)转换变速驱动桥位置到“P”挡,然后启动发动机。
    (17)选择菜单:Powertrain /Engine and ECT/Data List/Rngine Speed。
    (18)检查发动机转速是否在规定范围内。
    标准:950~1050 r/min。
    如果发动机转速符合规定,则让发动机转3 min后,再次检查发动机转速。如有必要,检查带电动机体节气门、线束和ECM。
    3.检查质量式空气流量计
    1)检查运行情况

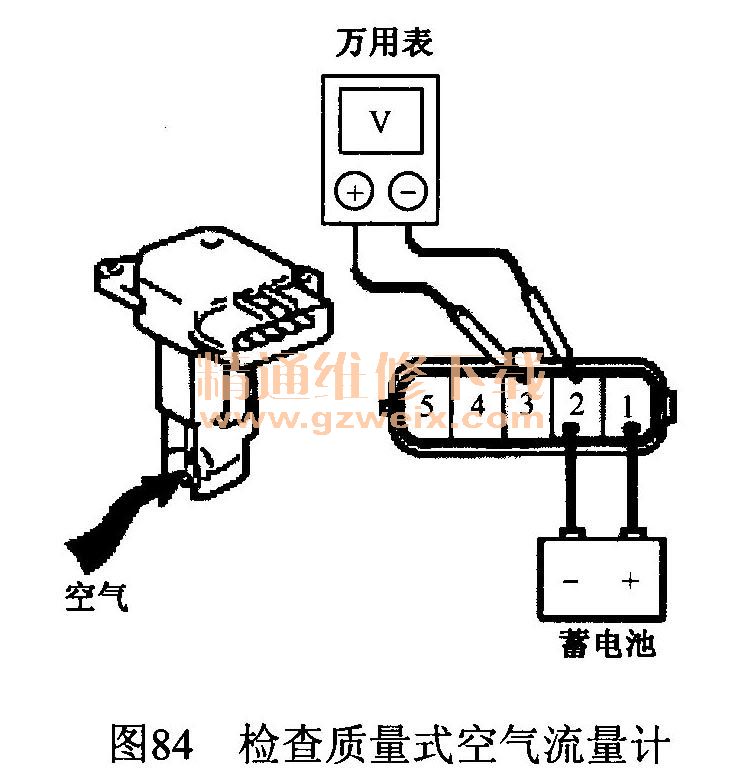

(1)将蓄电池电压加到端子1 (+B)和2 (E2G),如图84所示。

    (2)用万用表连接测试仪正极(+)探针到端子3 (VG),负极(-)探针至端子2 (E2G)。
    (3)让空气流入质量式空气流量计,然后检查电压波动,如果电压不波动,则更换质量式空气流量计。
    2)测量电阻
    用电阻挡测量端子间的电阻,如图85所示,电阻标准值见表25。如果电阻不符合规定,则更换质量式空气流量计。



    4.检查发动机冷却液温度传感器

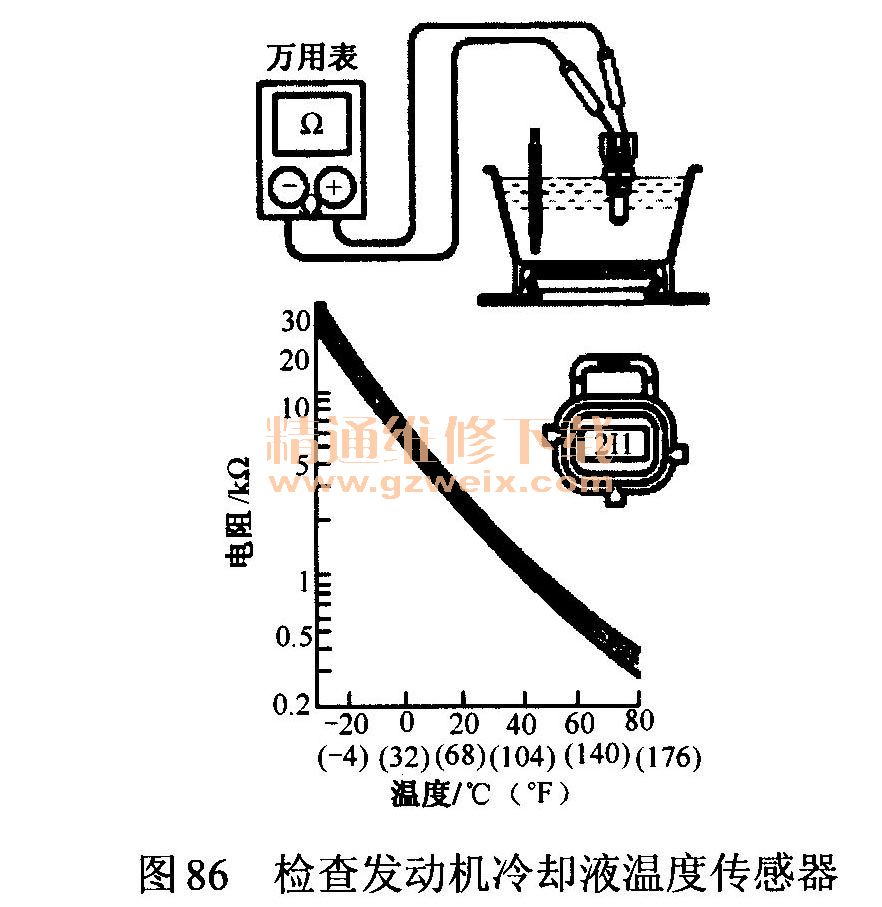

    用万用表测量端子间的电阻,如图86所示,电阻标准值见表26。



    提示:如果在水中检查发动机冷却液温度传感器,注意不要让水侵入端子。检查完毕后,将发动机冷却液温度传感器擦干。如查电阻不符合规定,则更换发动机冷却液。
