（5）检查线束和连接器（质量式空气流量计一EFI M继电器）

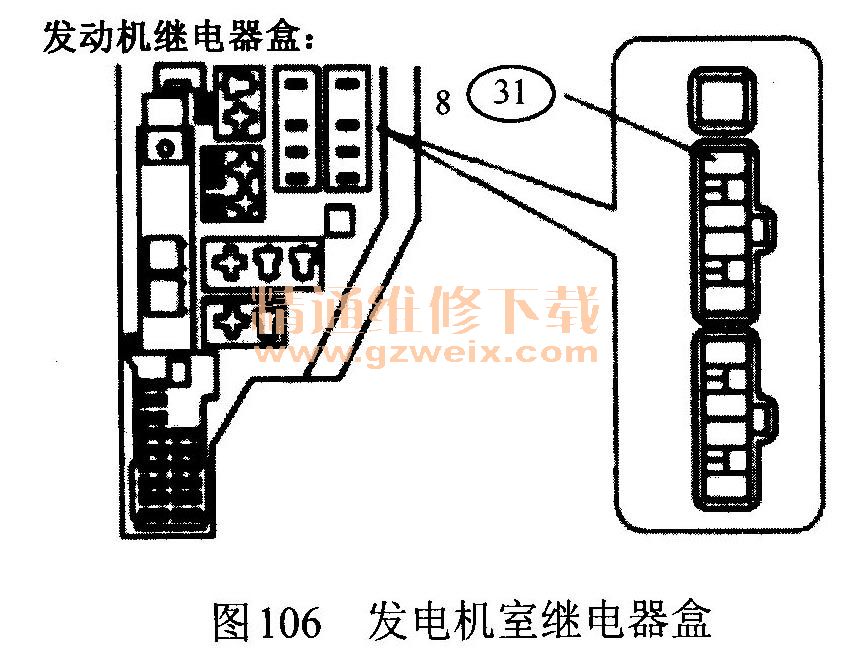

    ①从发电机室继电器盒如图106所示上拆下集成继电器。

    ②断开A5质量式空气流量计连接器。

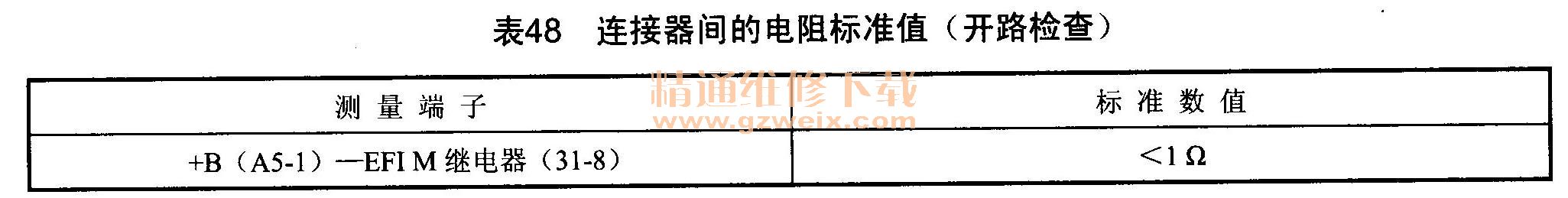

    ③测量线束侧连接器间的电阻，电阻标准值见表48、表49。



    ④重新连接质量式空气流量计连接器。
    ⑤重新安装集成继电器。
    如果不正常，应修理或更换线束或连接器。
    如果正常，可检查ECM电源电路。

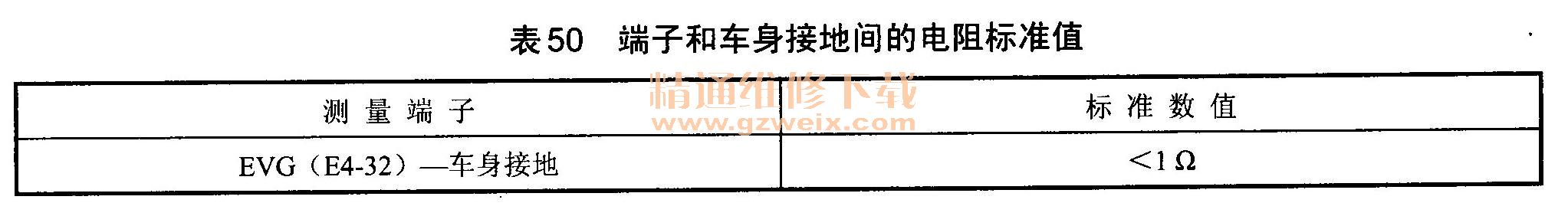

    （6）检查ECM（传感器接地），检查E4 ECM连接器指定端子和车身接地间的电阻，如图107，电阻标准值见表49。

    若异常，更换ECM。
    若正常，进行步骤（7）。
（7）检查线束和连接器（质量式空气流量计ECM）。

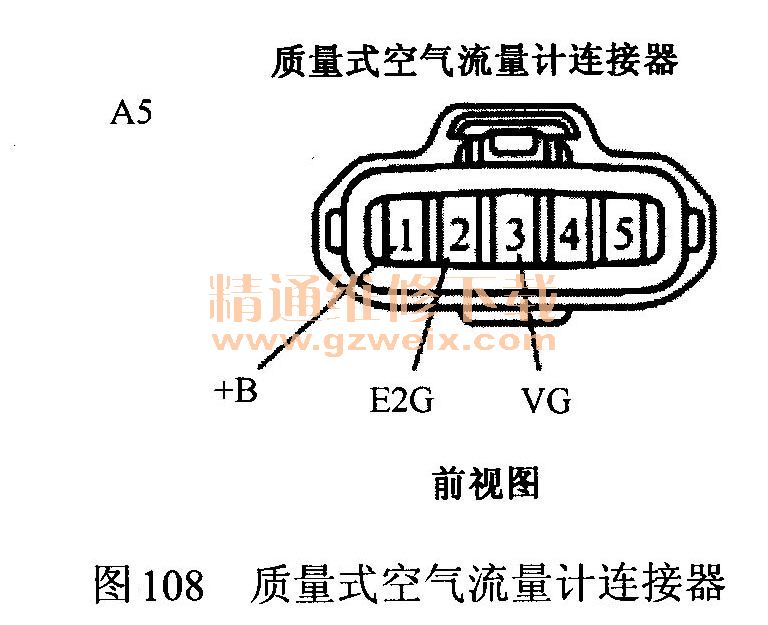

    ①断开A5质量式空气流量计连接器，如图108所示。


②断开E4 ECM连接器。

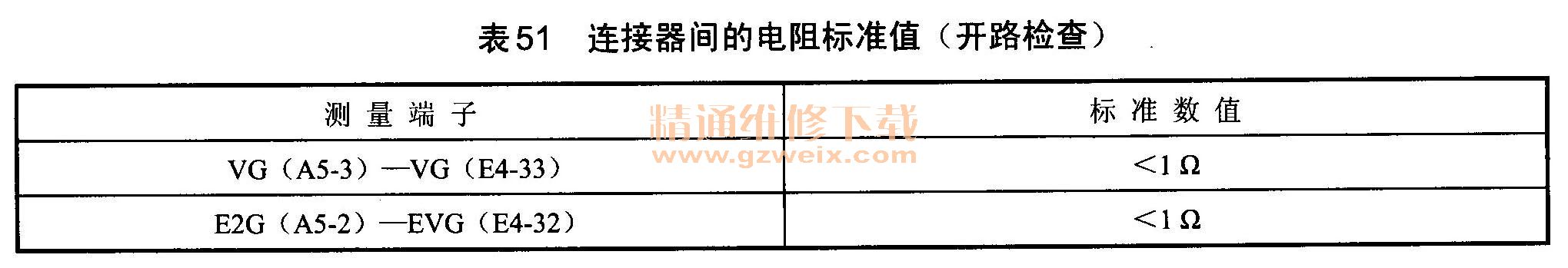

③测量线束侧连接器间的电阻电阻标准值见表51，表52。



④重新连接质量式空气流量计连接器。
⑤重新连接ECM连接器。
若异常，修理或更换线束或连接器。
若正常，更换质量式空气流量计。
