（7）检查发动机转速是否增加。
    ①将智能测试仪II连接至DLC3。
    ②打开电源开关（在IG位置）。
    ③打开智能测试仪II。
    ④进入智能测试仪II的下列菜单：Powertrain/H沙rid Conteol/Data List。
    ⑤读取发电机（MG 1）转速和发动机转速数据。
    ⑥在READY灯亮的情况下，把挡位置于“P”挡的同时，踩下加速踏板10s 。
    正常情况下发动机转速应加快。如果发动机转速不增加，并且智能测试仪II的读数显示为DTC POA90 （INF239）[HV变速驱动桥输入部分发生故障（驱动桥轴损坏）］，或者MG1转动但发动机不运转，则更换混合动力车辆变速驱动桥总成。若异常，则更换混合动力车辆变速驱动桥总成。
    （8）检查是否缓慢转动。
    ①将智能测试仪II连接至DLC3。
    ②打开电源开关（READY灯亮）。
    ③顶起车辆。
    ④踩下制动踏板，把换挡杆移动到“D”挡，然后松开制动踏板。
    正常情况下车轮应转动（缓慢转动）。如果车轮不转动，并且智能测试仪II的读数显示为DTC POA80 （INF602）（HV变速驱动桥输出部分发生故障），则应更换混合动力车辆变速驱动桥总成。若异常，则更换混合动力车辆变速驱动桥总成。
    （9）检查发动机加速转速。
    ①将智能测试仪II连接至LDC3。
    ②当以高于10 km/h的速度行驶时，完全踩下加速踏板以提高发机转速。
    正常情况下发机转速应平衡增加，如果发动机超过常速或智能测试仪II的读数显示为DTC POA90 （INF241）[HV变速驱动桥输入部分发生故障（转矩限制器发生滑动）］，则应更换变速器的减震器，若异常，则更换变速器输入减震器总成。
    （10）检查阻力在旋转过程中增加的原因。
    检查是什么导致变速驱动桥和发动机的阻力在转动中变大。
    ①检查发动机润滑系统和变速驱动桥润滑系统。
    ②检查发动机冷却液和变速驱动桥冷却液。
    ③检查发动机本身和变速驱动桥本身是否有任何故障。
    结果：没有故障。
    若有故障：则修理或更换故障零件和组件。
    若无故障：进行模拟试验。如果没有症状产生，则更换发动机、HV变速驱动桥和HV控制ECU。
    （11）检查前轮是否旋转。
    ①打开电源开关（IG位置）。
    ②踩下制动踏板，把选挡杆移动到“N”挡。
    ③顶起车辆。
    ④手动转动曲轴带轮检查前轮是否旋转。
    正常情况下前轮应旋转。
    若正常，则修理或更换发动机总成。
    若异常，则修理或更换混合动力车辆变速驱动桥总成。
    2．马区动电动机变频器电压过低故障

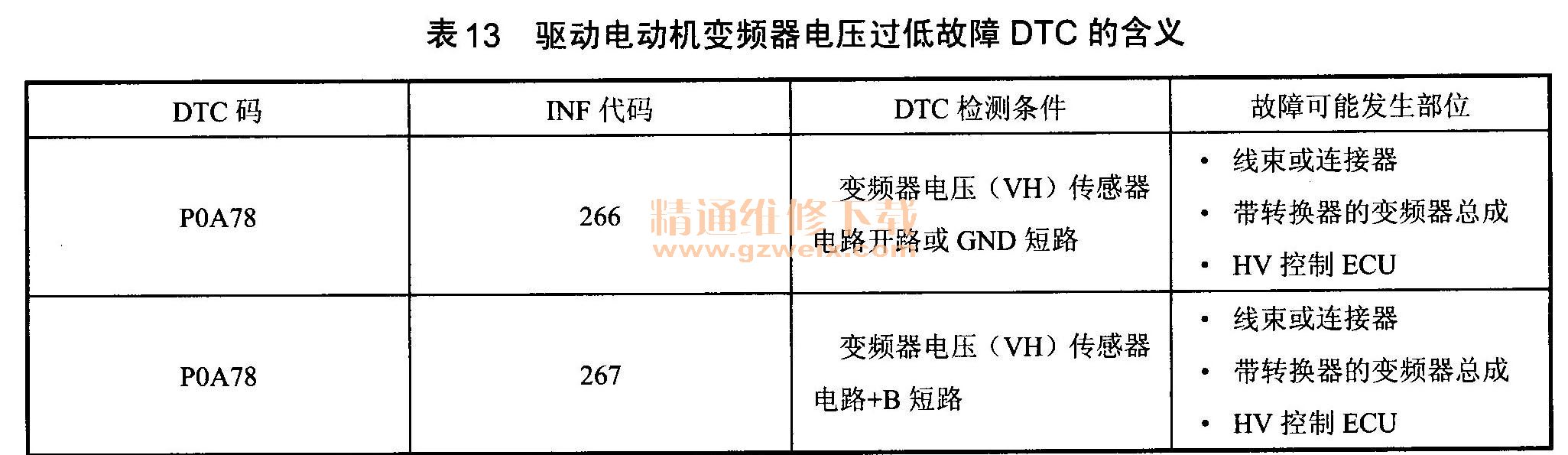

    驱动电动机变频器电压过低故障的DTC码为POA78，其含义见表13。

    1）电路简介
    变频器内包含一个三相桥电路，如图53所示，它由功率晶体管组成，用来转换直流电和三相交流电。晶体管的导通是由HV ECU控制的。

    在变频器中内置有电压传感器，HV ECU使用电压传感器来检测升压后的高压并进行升压控制。
    根据高压的不同，变频器电压传感器会输出一个0～5 V间的电压值。高压越高，输出电压越高；高压越低，输出电压越低，如图54所示。HV ECU监控变频器电压并检测故障。

    2）检查步骤
    在检查高压系统之前，需采取安全措施以避免发生触电事故，如戴上绝缘手套来拆检修塞。拆下检修塞后，需要将其妥善保存，以避免在修理高压系统时，其他的维修人员将其重新连接。
    断开检修塞后，5min内不要接触任何高压连接器或端子，因为变频器内的高压电容器需要5min才能完成放电。
    （1）读取输出的DTC（混合动力控制）。
    ①将智能测试仪II连接至DLC3。
    ②打开电源开关（在IG位置）。
    ③打开智能测试仪II。
    ④进入智能测试仪II的下列菜单：Powertrain/Hybrid Conteol/DC。
    ⑤读取DTC。
    结果：输出DTC POA1D。
    若输出DTC，转到相关的DTC表。
    若无DTC输出，则转到步骤（2）。
（2）读取智能测试仪II的数据（升压后VH电压）
    ①将智能测试仪II连接至LDC3。
    ②打开电源开关（IG位置）。
    ③打开智能测试仪II。
    ④进入智能测试仪II的下列菜单：Powertrain/Hybrid Conteol/Data List.

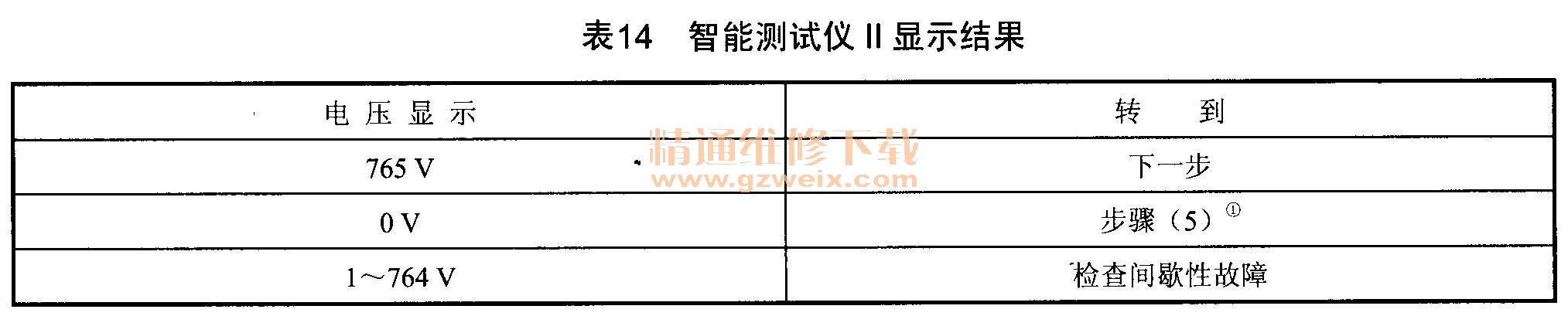

    ⑤智能测试仪II显示出升压数据后读取VH电压，见表14。

    如果智能测试仪II显示765 V，则表明＋B电路存在短路现象。
    如果智能测试仪II显示0V，则表明存在电路开路或GND短路现象。
    （3）读取智能测试仪II的数据（检查线束是否＋B短路）。进行下列操作前戴上绝缘手套。
    ①关闭电源开关。
    ②拆下检修塞。拆下检修塞后，打开电源开关（READY灯亮）可能导致故障。因此，这时一定不要打开电源开关（READY。
    ③拆下变频器盖。

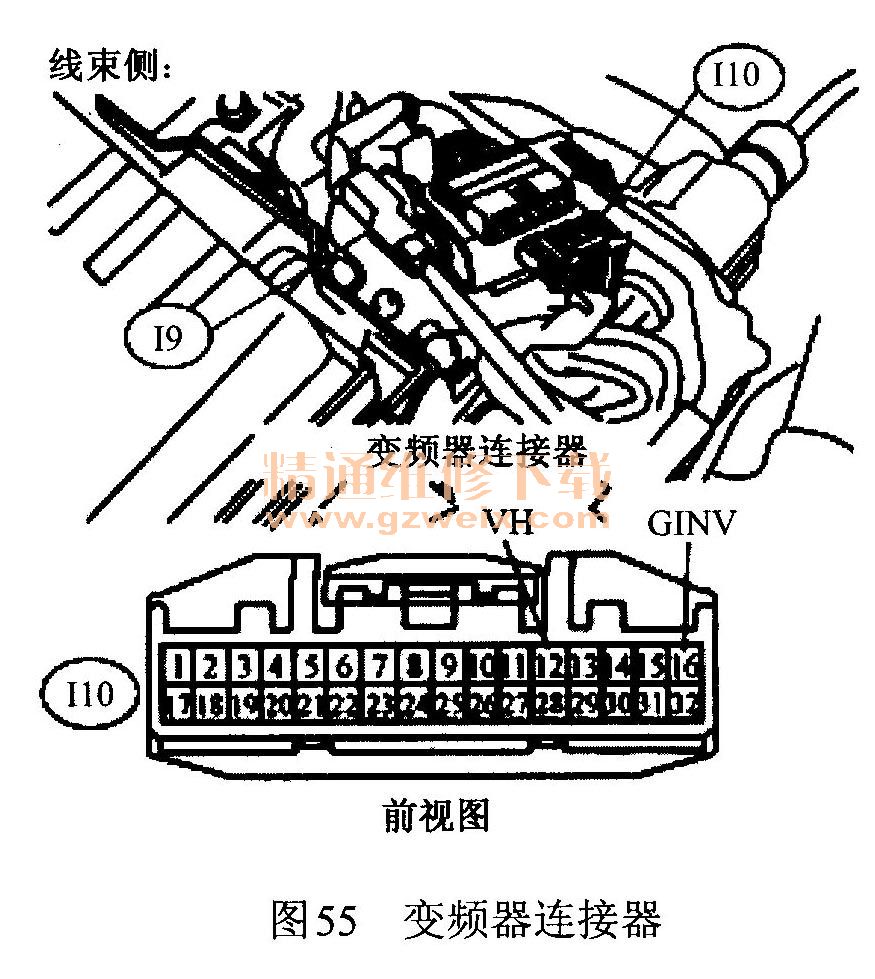

    ④断开II0变频器连接器如图55所示。

    ⑤打开电源开关（IG位置）。注意：拆下检修塞和变频器盖后，如果打开电源开关（IG位置），则将输出互锁开关系统的DTC。
    ⑥进入智能测试仪II的下列菜单：Powertrain/Hybrid Conteol/Data List.
    ⑦智能测试仪II显示出数据后读取VH电压，如图56所示。

    标准：0V。
    ⑧关闭电源开关。
    ⑨重新连接变频器连接器。
    ⑩重新安装变频器盖。
    11重新安装检修塞。
    若异常，进行步骤（4）。
    若正常，修理或更换带转换器的变频器总成。
