3．检查速度传感器

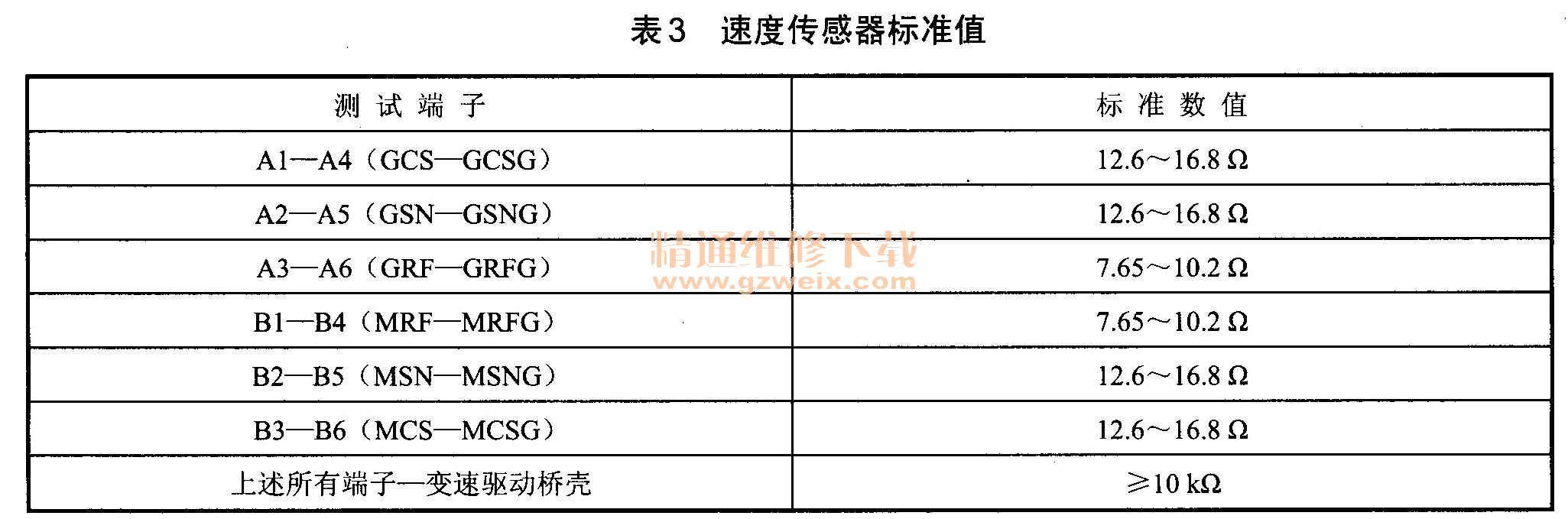

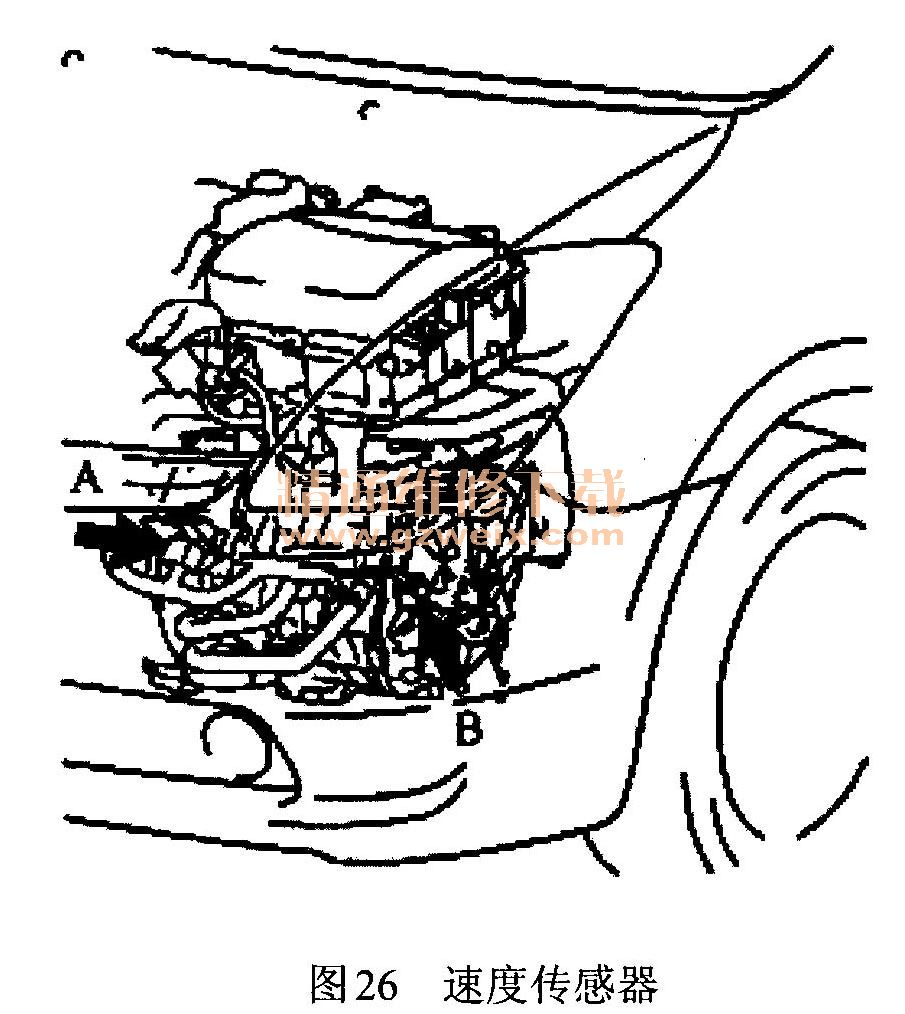

    速度传感器如图26所示。用万用表测量端子间的电阻如图27、图28所示。速度传感器标准值见表3。如果不符合标准值，则更换混合动力车辆变速驱动桥总成。







    4．检查温度传感器

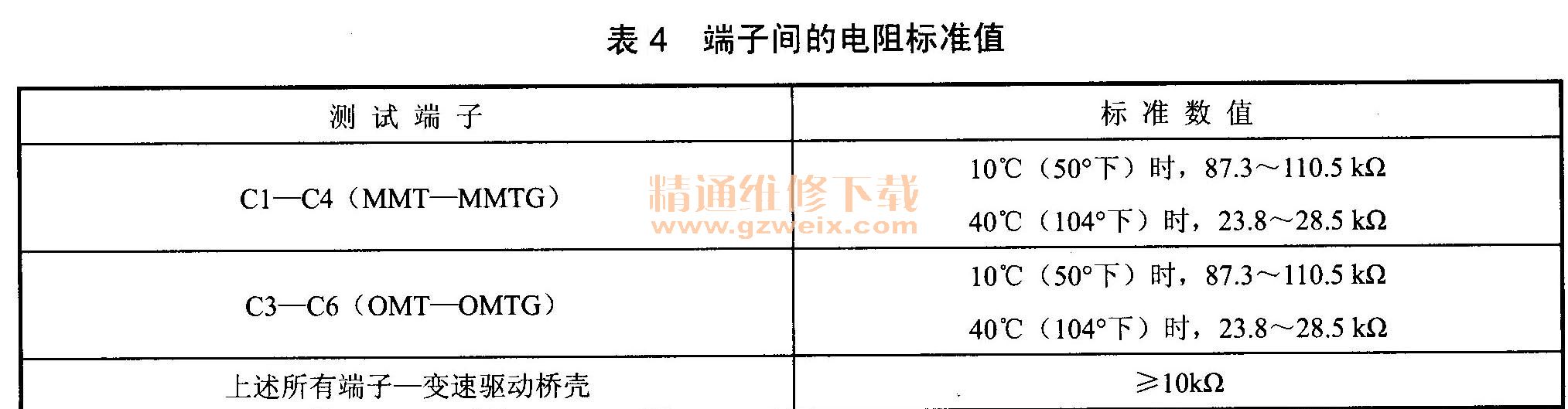

    温度传感器位置如图29所示。用万用表测量端子间的电阻如图30、图31所示。端子间的标准电阻值见表4。标准值随着传感器温度改变而变化，如果测量结果不符合标准值，则更换混合动力车辆变速驱动桥总成。

    5．检查加速踏板位置
    检修时，不用从加速踏板上拆下连接器。在连接器的混合动力车辆控制ECU侧进行测量。
    （1）打开电源开关（在IG位置）。
    （2）用万用表电压挡测量。加速踏板位置端子间电压传感器标准值的连接器见表5。如果不符合标准值，则更换加速踏板连杆总成。

    6. HV ECU各端子定义
    如图32所示为HV ECU端子排列图，HV ECU各端子的含义、检测条件见表6。
