4 混合动力系统底盘的维修
    4.1变速驱动桥的维修
    1．变速驱动桥的检查
    （1）变速驱动桥油不足或过量都会引起某些故障。
    （2）将车辆停在平坦的路面上。
    （3）要使用正品的变速驱动桥油。
    ①拆下加液口塞。

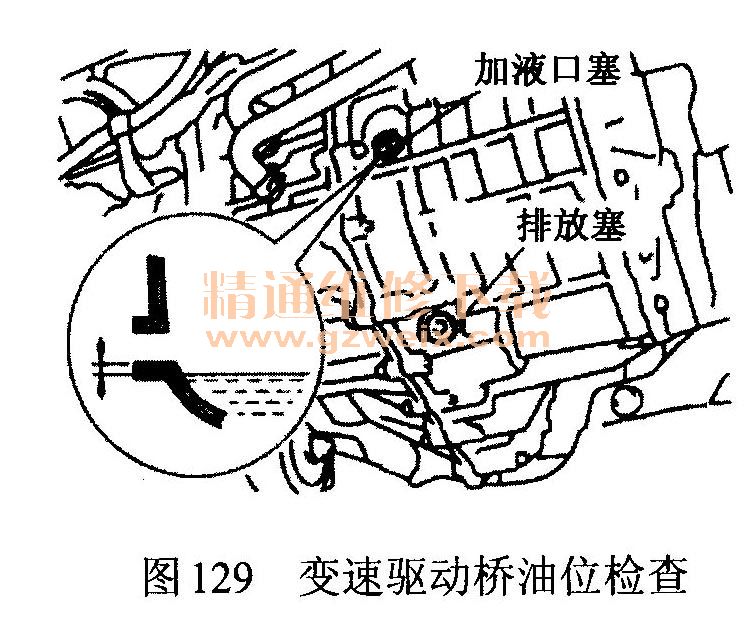

    ②确保距加液口塞孔的0～5 mm内有变速驱动桥油，如图129所示。

    ·行驶后，换油时重新检查变速驱动桥油位。
    ·变速驱动桥油量：3.8L。
    ③如果油量比较少，则检查是否漏油。
    ④用新衬垫安装加液口塞。
    2．检查机油泵油压
在机油正常工作温度50～80℃下进行测试。图129变速驱动桥油位检查
（1）顶起车辆。
（2）拆下机油泵罩塞并安装专用工具（SST，如图130所示）。

（3）设置鼓风机开关为HI。
（4）打开空调开关。
（5）踩下制动踏板，按下电源开关启动发动机（启动混合动力系统）。
（6）保持发动机转速为1200 r/min，测量油压。
油压：9.8 kPa或更大。

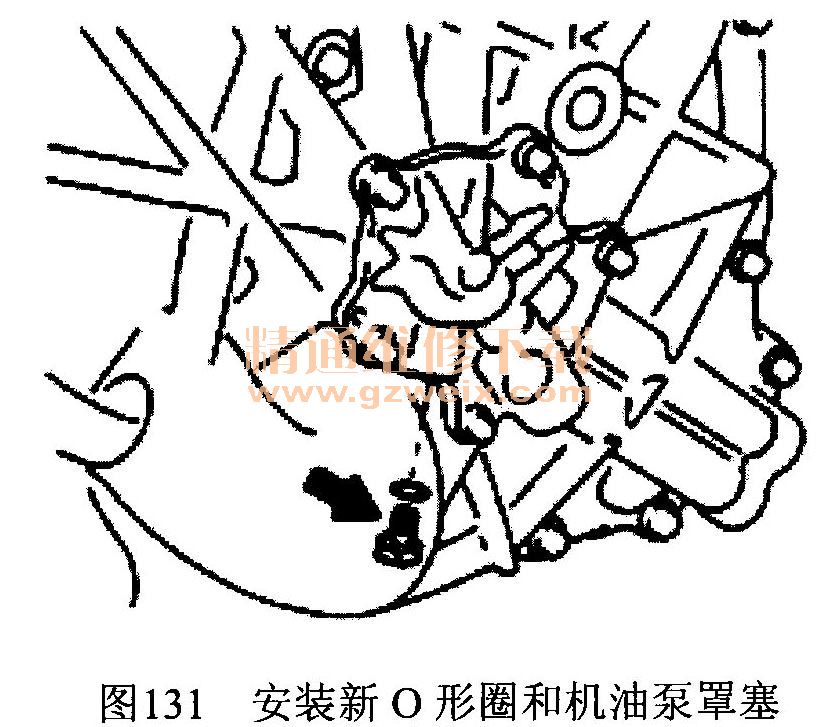

（7）安装新O形圈和机油泵罩塞，如图131所示。

    转矩：7.4 N·m。
    3．检查换挡杆
（1）混合动力系统启动时检查。
    ①将钥匙插进钥匙孔，如图132所示。

    ②将钥匙随身携带或将其插到钥匙孔里（车辆配有智能进入和启动系统）。
    ③踩下制动踏板的同时，打开电源开关（READY灯亮）。
    检查齿轮是否按照换挡操作模式变化，操作模式见表65。如果检查结果异常，则更换换挡杆总成。

 （2）停止时，关闭电源开关如图133所示。

（3）电源状态为IG时，检查所有电子组件工作状态，注意：不要启动混合动力系统。
    ①将钥匙插入钥匙孔如图134所示。

    ②将钥匙随身携带或将它插到钥匙孔里（车辆配置有智能进入和启动系统）。

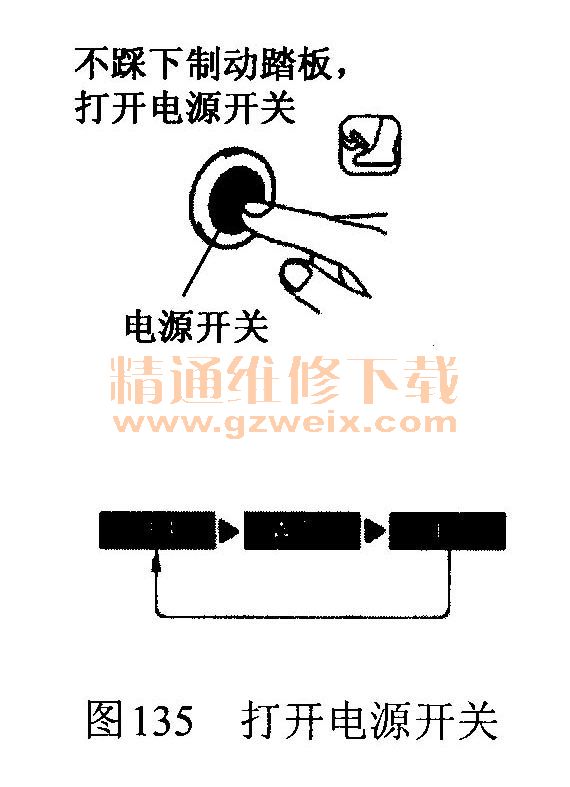

 （4）不踩下制动踏板，打开电源开关一次，如图135所示。

    ①电源开关每按一次，系统会在OFF， ACC和IG之间切换。
    ②检查齿轮是否按照换挡操作模式变化，如果检查结果异常，则更换换挡杆总成。

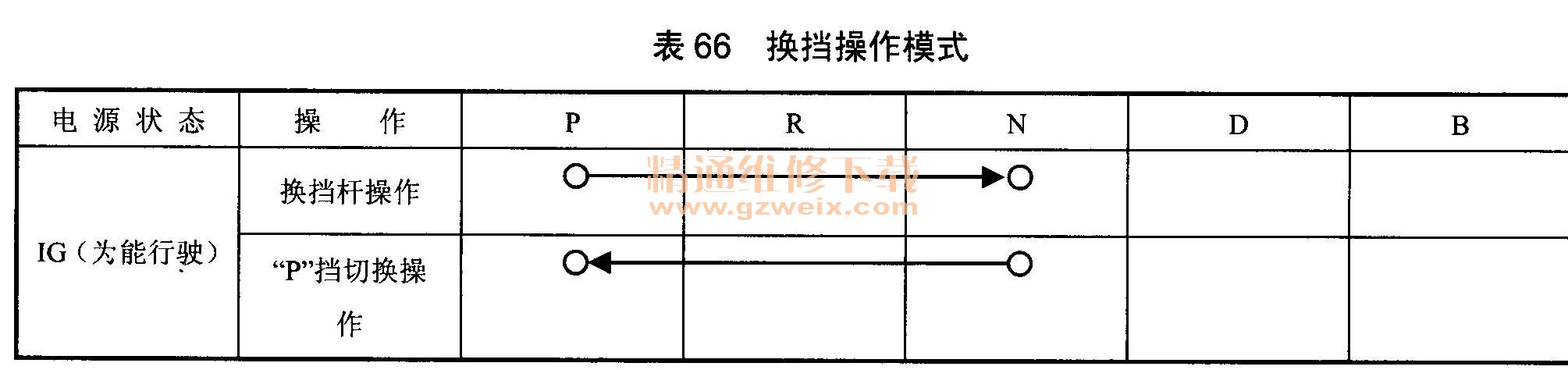

    ③电源状态为IG时，换挡操作模式见表66。
