5．换挡控制执行器总成更换
    1）拆下换档控制执行器总成
    （1）断开连接器。

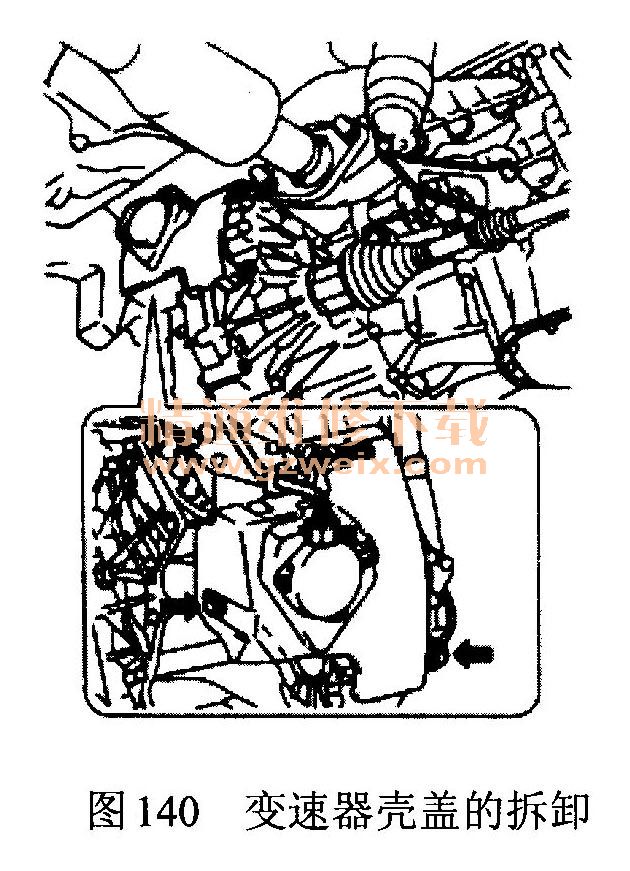

    （2）拆下3个螺栓，从混合动力汽车变速驱动桥拆下变速器壳盖如图140所示。

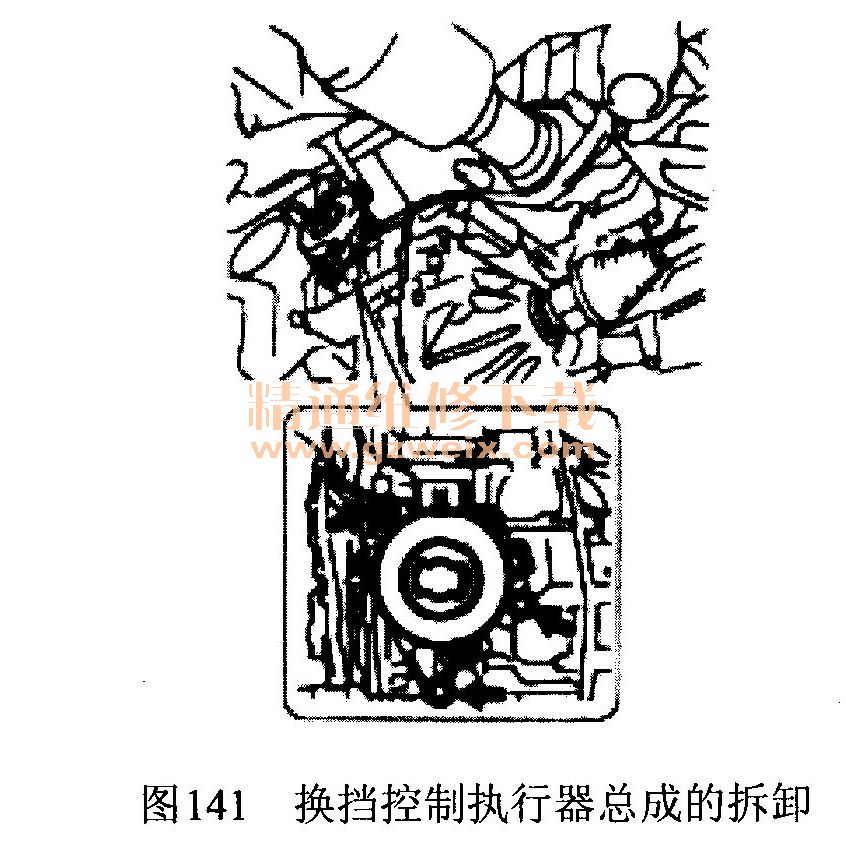

    （3）拆下3个螺栓，从混合动力车辆变速驱动桥拆下换挡控制执行器总成，如图141所示。

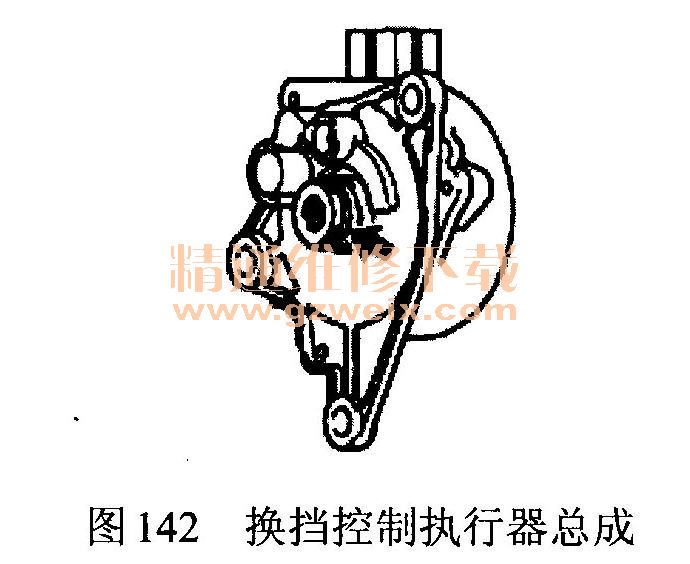

    2）安装换挡控制执行器总成如图142所示

    （1）给O形圈涂少量ATF WS。
    （2）用3个螺栓将换挡控制执行器总成安装到混合动力车辆变速驱动桥上如图143所示。

    转矩：16N·m。
    （3）用3个螺栓将变速器壳盖安装到混合动力车辆变速驱动桥上。
    转矩：7N·m。
（4）连接连接器。

    6．混合动力汽车变速驱动桥总成更换
    变速驱动桥总成如图144所示。





    提示：
（1）对高压系统进行操作时，必须戴好绝缘手套。
（2）拆下检修塞后，不要操作电源开关，否则可能损坏混合动力车辆控制ECU。
（3）检修车辆时，请将拆下来的检修塞妥善保管，以防其他维修人员重新连接检修塞。
（4）拆下检修塞后5 min，方可触摸高压连接器和端子。
变速驱动桥总成更换步骤如下：
（1）断开蓄电池负极端子。
（2）拆下检修塞。
（3）拆下前轮。
（4）拆下发动机左下盖。
（5）拆下发动机右下盖。
（6）排放冷却液。
（7）排放变速驱动桥油。
（8）拆下发动机罩分总成。
 （9）拆下前刮水器右臂。
（10）拆下前刮水器右臂。
（11）拆下外侧前围顶板分总成。
（12）拆下带转换器的变频器总成。
（13）拆下空气滤清器总成。
（14）断开线束。
①断开如图145中箭头所指的3个连接器和卡夹。

②分开如图146中箭头所指的2个卡夹。

③断开连接器。
④从混合动力车辆变速驱动桥拆下3个固定螺栓和变速器壳盖，如图3=147所示。

⑤断开2个卡夹，如图148所示。

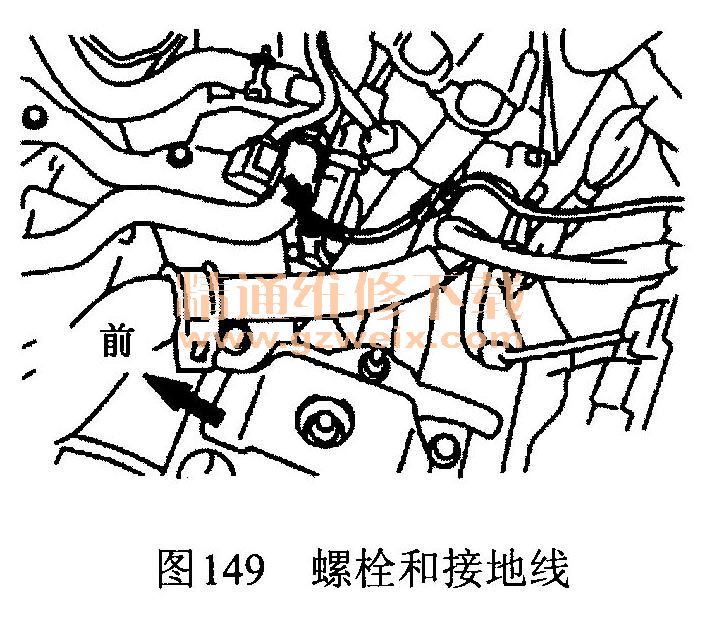

⑥拆下螺栓和接地线，如图149所示。

（15）分离4＃变频器冷却软管。
拆下4个卡夹，断开3根软管，如图150所示。

 （16）拆下左前驱动轴总成。
（17）拆下右前驱动轴总成。
（18）分离排气管总成。
（19）拆下前悬架横梁分总成。
（20）吊起发动机总成。
①断开2根PCV软管。

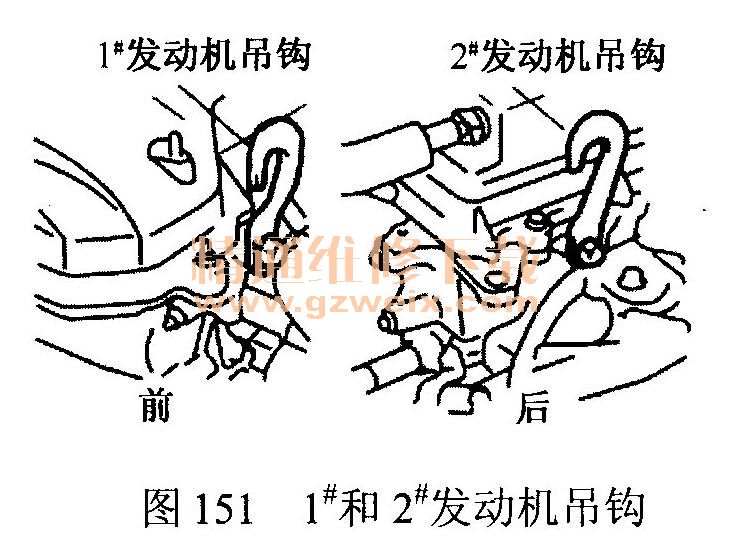

②按正确的方向安装1＃和2＃发动机吊钩如图151所示。

转矩：38N·m。
③将发动机链吊到发动机吊钩上。
注意：吊起发动机时，不要把链勾勾到别的零件上。
 （21）用千斤顶支起混合动力汽车变速驱动桥总成
（22）分离3＃发动机安装支架。
拆下螺母，从发动机安装隔振垫上断开3#发动机安装支架，如图152所示。

 （23）拆下混合动力汽车变速驱动桥总成。
①拆下2个螺栓、启动机盖和壳体侧盖，如图153所示。

②拆下6个螺栓和混合动力汽车变速驱动桥总成，如图154所示。不要撬动HV变速驱动桥和发动机的连接部分，以防止顶销损坏。

 （24）拆下6＃变频器冷却软管。
拆下卡夹和6＃变频器冷却软管，如图155所示。

（25）拆下3＃发动机安装支架。

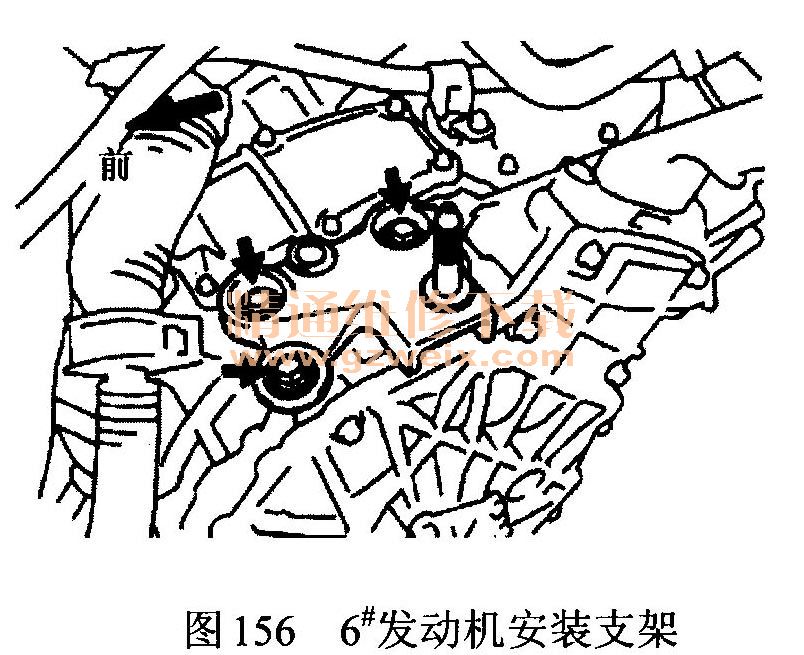

①拆下3个螺栓和3＃发动机安装支架，如图156所示。

②拆下如图157中箭头所指的6个螺栓和撑条。

（26）安装3＃发动机安装支架。
①用6个螺栓将撑条安装在如图157中所示位置。
转矩：9N·m。
②用3个螺栓安装3＃发动机安装支架，如图156所示。
转矩：52N·m。
（27）安装6＃变频器冷却软管。
连接6＃变频器冷却软管并安装卡夹，如图155所示。
（28）安装混合动力车辆变速驱动桥总成
①用6个螺栓安装混合动力车辆变速驱动桥总成。
转动：33 N·m。
．确保顶销安装在发动机侧。
．把HV变速驱动桥总成放置在水平位置，把顶销和孔对齐，紧固如图154中箭头所指位置的6个螺栓。
②用2个螺栓安装壳体侧盖和启动机盖，如图153所示。
转矩：32N·m。
（29）连接3#发动机安装支架
用螺母将3＃发动机发装支架连接到发动机安装隔振垫上，如图152所示。
转矩：80 N·m。
（30）拆下1#发动机吊钩。
拆下螺栓和发动机吊钩。
（31）安装前悬架横梁分总成。
（32）连接排气管总成。
（33）安装左前驱动轴总成。
（34）安装右前驱动轴总成。
（35）连接4＃变频器软管。

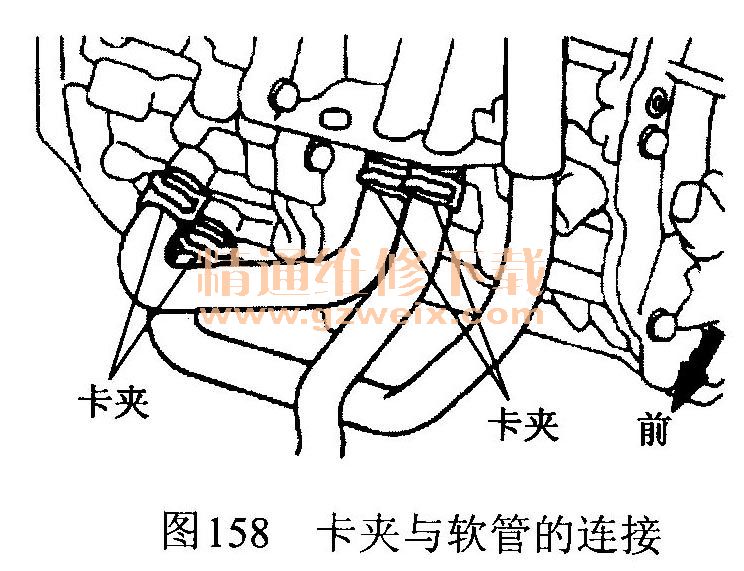

用4个卡夹连接3根软管，如图158所示。

 （36）连接连接器。
①用螺栓连接地线，如图151所示。
转矩：9N·m。
②连接2个卡夹，如图150所示。
③用3个螺栓将变速器壳盖安装到混合动力车辆变速驱动桥上，如图149所示。
转矩：7N·m。
④连接连接器。
⑤连接如图148中箭头所指的2处卡夹。
⑥连接如图147中箭头所指的卡夹和3个连接器。
（37）安装空气滤清器总成。
（38）安装带转换器的变频器总成。
（39）安装外侧前围顶板分总成。
（40）安装前刮水器左臂。
（41）安装前刮水器右臂。
（42）安装发动机罩分总成。
（43）检查发动机罩分总成。
（44）调整发动机罩分总成。
（45）安装发动机右下盖。
（46）安装发动机左下盖。
（47）安装前轮。
（48）安装检修塞。
（49）连接蓄电池负极端子。
（50）添加变速驱动桥油。
  油类型：AUTO FLYID WS。
  容量：3.8 L。
  （51）检查变速驱动桥油。
  （52）添加冷却液。
  （53）检查发动机冷却液是否泄漏。
  （54）检查并调整前轮定位。
  （55）删除转矩零点。
  （56）进行初始化。
