2.4 故障诊断
   1．故障症状表
     若故障不能由诊断故障代码和基本检测确定，则根据表32进行故障排除。



    2．发动机控制系统自诊断
    将智能测试仪II连接到车辆上，然后读取车辆ECM的输出数据。当计算机检测到计算机本身或驱动系统组件故障时，仪表板上的检查发动机警告灯（CHK ENG）将被点亮。此外，相应的诊断故障代码（DTC）会记录在ECM存储器中，如果故障不再出现，则关闭电源开关，CHK ENG灯熄灭，但DTC仍会记录在ECM存储器中。
    检查DTC时，将智能测试仪II连接到车辆的数据链路连接器3 （DLC3 ）上，OBD扫描
工具或智能测试仪II还可以用来清除DTC以及检查历史数据及发动机的各种数据。
为了提高车辆的OBD功能和发展非车载诊断系统，此系统使用CAN（控制器局域网络）通信。CAN是使用一对数据传输线的网络，用于扫描多路计算机和传感器，可以在系统间高速传输并简化线束连接。
    在系统中使用CAN通信后，连接到DTC3的智测试仪II可以显示测试仪上的ECM的任何信息（以及智能测试仪II和ECM间通信使用的CAN通信信号）。
    车辆使用时可在正常模式下诊断系统运行，也有维修人员在进行故障模拟和故障排除时采用检查模式。使用智能测试仪II将ECM转到检查模式，一旦检测到故障，维修人员便可使CHK ENG灯点亮（仅使用智能测试仪II）。
    1）历史数据
    历史数据记录了检测到故障时发动机的运行情况（燃油系统、计算负荷、发动机冷却液温度、燃油调节、发动机转速、车速等）。进行故障排除时，历史数据可以判定故障发生时车辆是否行驶、发动机是否暖机、空燃比过浓或过稀以及发生故障时的其他相关数据。
    2）检查DLC3
    当使用智能测试仪II时，首先要将测试仪的电缆连接到DLC3上。然后，按下电源开关（IG位置）打开汽车的主电源，最后打开测试仪。如果屏蔽显示“NO INFORMATIONAVAILABLE（无信息可用）”并且总线检查也失败，则有可能是车辆或智能测试仪II出现故障。
    3）检查蓄电池电压
    蓄电池电压：11～14V。如果电压低于11V，则操作前应给蓄电池充电。
    4）检查CHK ENG灯
    （1）当转动电源开关（在IG位置）并且HV主系统不运行时，CHK ENG灯应点亮。如果CHK ENG灯不点亮，则对CHK ENG灯电路进行故障排除。
    （2）当激活HV主系统（READY灯亮）时，CHK ENG灯应关闭。如果CHK ENG灯再次点亮，则诊断系统检测到诊断系统故障或异常。
    5）检查未定的故障代码
    DTC（故障诊断码）检查／清除正常模式中若出现DTC，在智能测试仪II上使用“Continuous Test Results”功能检查未定故障代码。
    如果诊断系统由正常模式转到检查模式或由检查模式转到正常模式，则正常模式下记录的所有DTC和历史数据都会被清除，因此要时常检查记录的DTC和历史数据。
    （1）检查DTC（使用智能测试仪II）.
    ①将智能测试仪II连接至DTC3，如图92所示。

    ②将电源开关转至ON（在IG位置）。
    ③进入智能测试仪II的以下菜单：Powertrain/Engine and ECT/DTC，如图93所示。

    ④检查DTC和历史数据，并将其记录下来。
    ⑤确认DTC的内容。故障模拟后将HV主系统转到OFF （ IG OFF），然后重复模拟过程。当再次模拟故障时，CHK ENG会点亮并且DTC会被记录在ECM中。
    （2）清除DTC。
    ①将智能测试仪II连接到DTC3。
    ②将电源开关转至ON（在IG位置）。
    ③进入智能测试仪II的以下菜单：Powertrain/Engine and ECT/DTC/Clear.

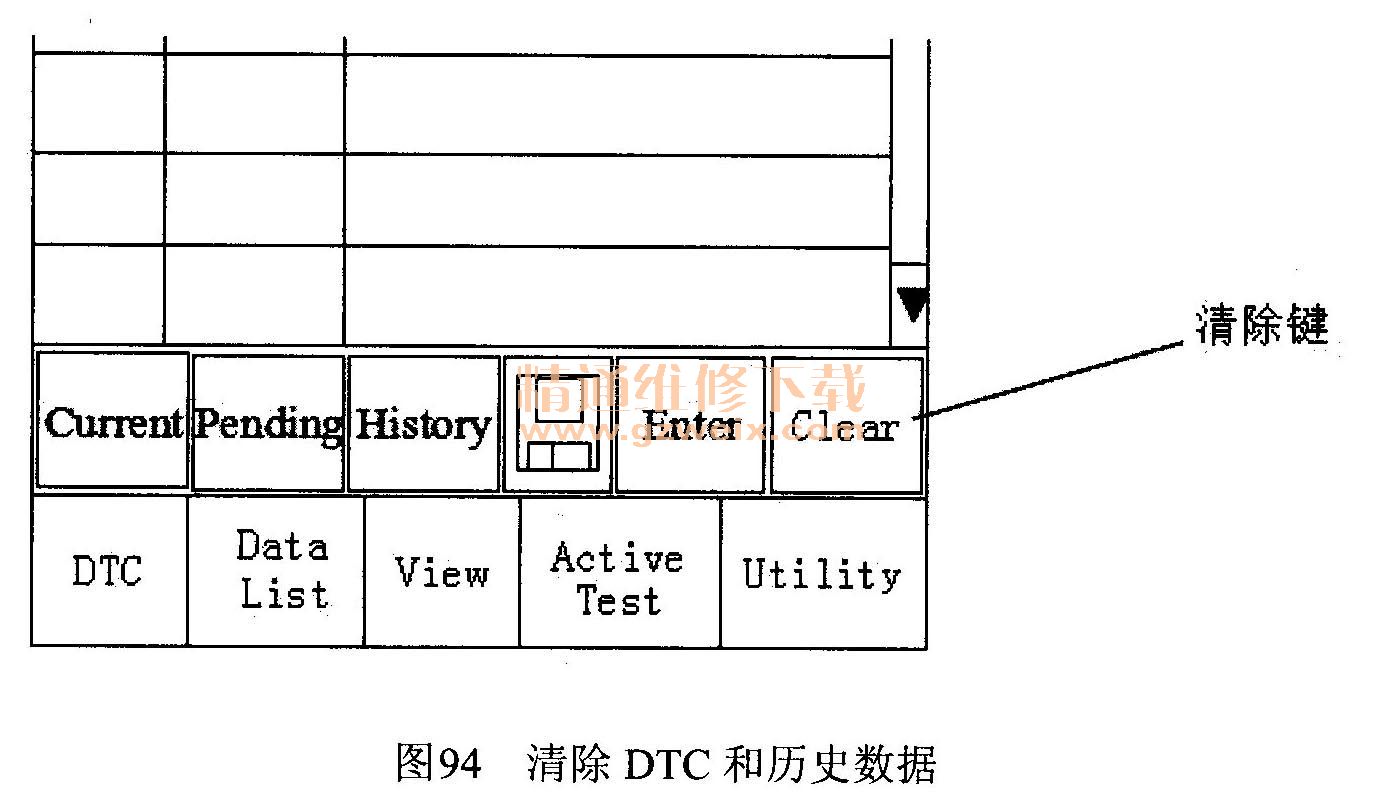

    ④按下智能测试仪II上的“YES”按钮清除DTC和历史数据，如图94所示。

    3．历史数据
    历史数据记录了检测到故障时发动机的运行情况（燃油系统、计算负荷、发动机冷却液温度、燃油调节、发动机转速、车速等），历史数据表见表33。进行故障排除时，历史数据可以判定故障发生时车辆是否行驶，发动机是否暖机，空燃比过浓或过稀以及发生故障时的其他相关数据。

    4．检查模式步骤
    和正常模式相比，检修模式可以更便捷地检测故障。而且，在正常模式下检测到的相同的诊断项目也可以在检查模式下检测到。
    1）检修模式步骤（使用智能测试仪II）
    （1）检查初始状态。
    ①蓄电池正极电压为11V或更高。
    ②节气门全闭。
    ③变速器在“P”挡或“N”挡。
    ④关闭空调。
    （2）将智能测试仪II连接至DLC3。
    （3）打开电源开关（在IG位置）。

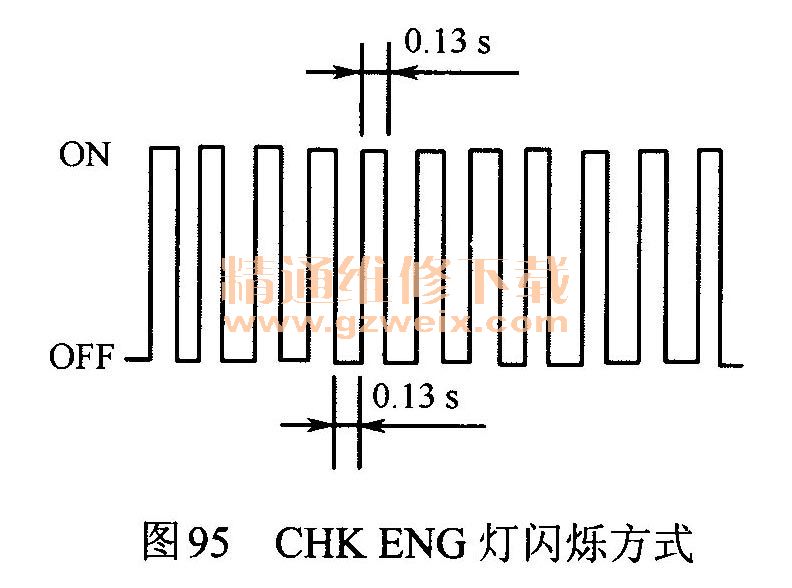

    （4）使用智能测试仪II将ECM转为检查模式，确保CHK ENG灯闪烁，如图95所示。

    出现下列情况时，所有记录的DTC和历史数据将被清除：使用智能测试仪II将ECM由正常模式转到检查模式或由检查模式转到正常模式；或在检查模式中，电源开关由ON转到ACC或OFF。
    （5）启动HV主系统（READY灯亮）。系统启动后，CHK ENG灯应关闭。
    （6）模拟客户所述故障。
    （7）故障模拟后，使用智能测试仪II检查DTC、历史数据和其他数据。
    （8）检查DTC后，检查相应电路。
    2）清除DTC
    （1）将智能测试仪II连接到DLC3。
    （2）打开电源开关（IG ON）。
    （3）进入智能测试仪II的以下菜单：Powertrain/Engine and ECT/DTC/Clear。
（4）按下智能测试仪II的“YES”按钮清除DTC和历史数据。
