奔驰S600轿车怠速时暖风不热故障检修
来源:汽车维修技师  作者:佚名  2020-02-11 10:17:46

    辅助暖风系统(STH)包括:①空调水阀(Y19/2) ;②热水循环泵(M13);③辅助暖风转换阀(Y16);④辅助暖风制暖器(A6);⑤管路等。如图3所示。
    空调水阀(Y19/2)。空调水阀位于风挡雨刮器机械系统下方暖风水箱的中央。发动机达到其操作温度后,空调水阀打开暖风水箱与发动机之间的连接,此时加热的冷却液才可以流过暖风水箱。打开或关闭的请求由空调控制单元(N22/1 )通过车内CAN发送至前SAM控制单元(N10/1),前SAM控制单元输出方向和电流大小可变的电流,控制水阀阀芯的位置。
    当空调需要暖风时,发动机输出热的冷却液从进水口“1”进入,从出水口“2”流出,流入暖风水箱,冷却液散热后从暖风水箱流出到达进口“3”,然后从出口“4”流回到发动机,流动路径如图4所示。

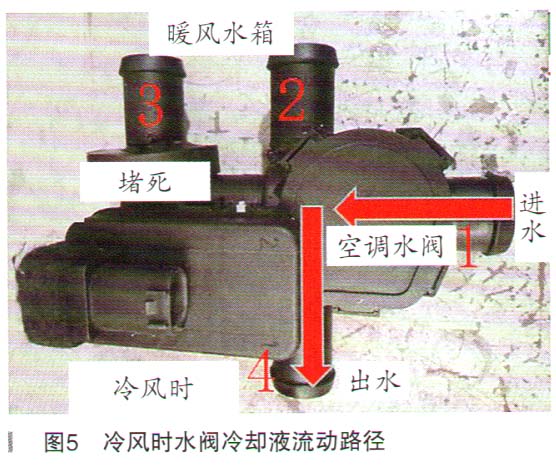

    当空调不需要暖风时,阀芯移动到另一端,进口“3”与出口“4”不通,发动机输出热的冷却液从进水口“1”进入,从出水口“4”流回到发动机,不流过暖风水箱,流动路径如图5所示。
    热水(冷却液)循环泵(M13),如图6所示。热水循环泵位于暖风水箱的前面,用于辅助发动机运行或发动机余热利用系统激活时,将热的冷却液输送到暖风水箱中。空调控制单元(N22/1)把需要转动的信号传递给前SAM (N10/1),前SAM给其供电,水泵转动。
    辅助暖风转换阀(Y16)。辅助暖风转换阀位于右前轮胎坑中,靠近辅助暖风系统制暖器。辅助暖风转换阀调节冷却液的流向,由辅助暖风系统控制单元控制。制暖器工作时,大量冷却液被加热,辅助暖风转换阀通电打开,“1”和“3”通,“1”与“2”截止,如图7所示。制暖器不工作时,辅助暖风转换阀断电打关闭,“1”和“3”截止,“1”与“2”通,如图8所示。
