奔驰EQC400无法充电故障检修
来源:汽车维修技师  作者:佚名  2021-01-31 10:37:03

     一辆行驶里程约6400km的 2019年国产奔驰EQC400纯电动汽车。客户反映:该车多次充不了电。

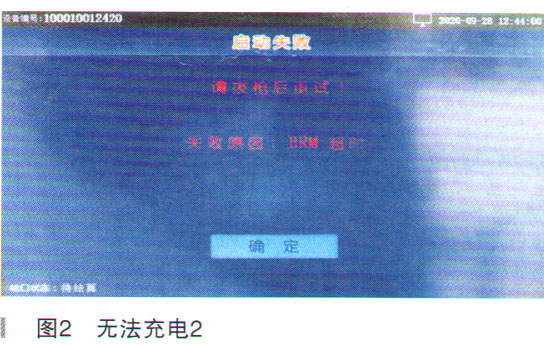

    故障诊断:询问客户得知,根据车载导航给出的充电地址,去了多个公共充电桩充电,但都不能充电,充电桩显示超时或无法启动充电(如图1、图2所示)。

    使用公司的直流充电桩和交流充电桩对车辆进行充电,可以正常充电;开车前往公司附近的公共充电桩充电,结果车辆不能充电。试用公司的其他车辆前往同一充电桩充电,结果车辆充电正常,即公共充电桩正常。
    用奔驰专用诊断仪(XENTRY)对车辆进行快速测试,结果直流充电连接单元有故障码,而充电装置无故障码,如图3所示。

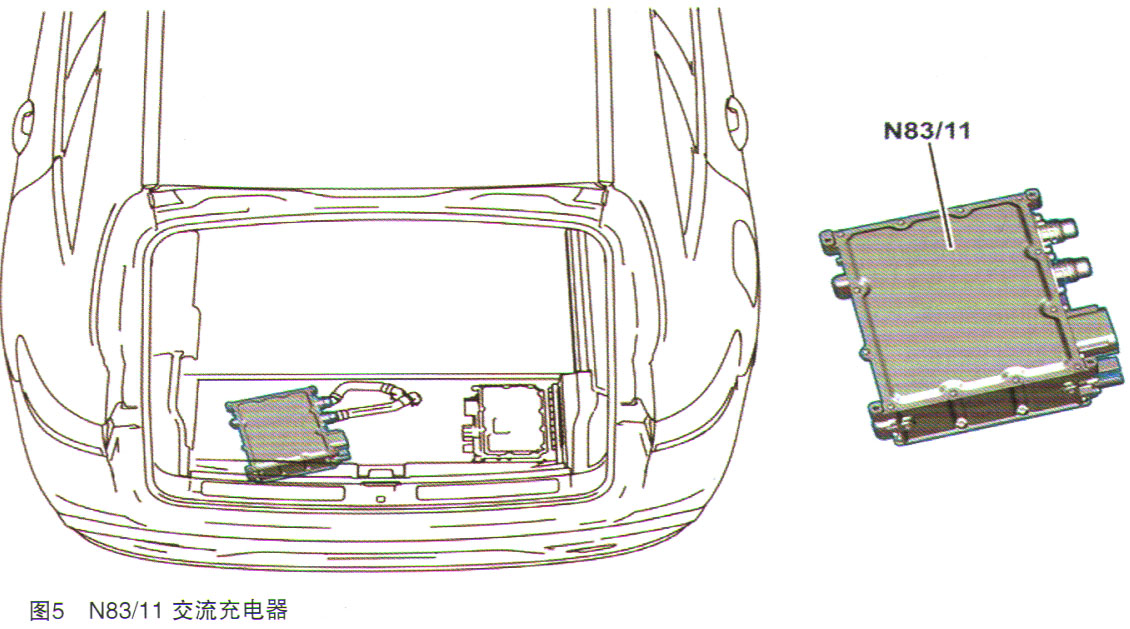

    鉴于EQC是梅赛德斯一奔驰最新研发的纯电动汽车,在此,首先简要介绍该车型的动力电池充电原理:车辆通过车载插座连接至外部充电站,外部电源的直流电由直流充电器对高压蓄电池进行充电,俗称快充;外部电源的交流电由交流充电器转换为直流电,再由直流充电器对高压蓄电池进行充电,俗称慢充。两个充电器分别位于载物舱底板的右下方和左下方(如图4、图5所示)。
