执行故障码的引导测试（如图12所示），结果引导为检查线束和插头，与上述判断相同。这样，将检查思路转移至直流充电器及其线束上。对于直流充电器，可采用与其他对调的方法进行确认，但在此暂不考虑该方案。

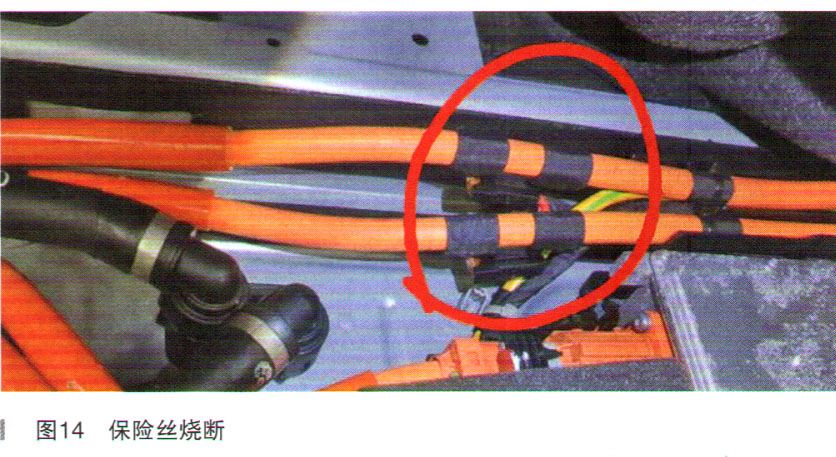

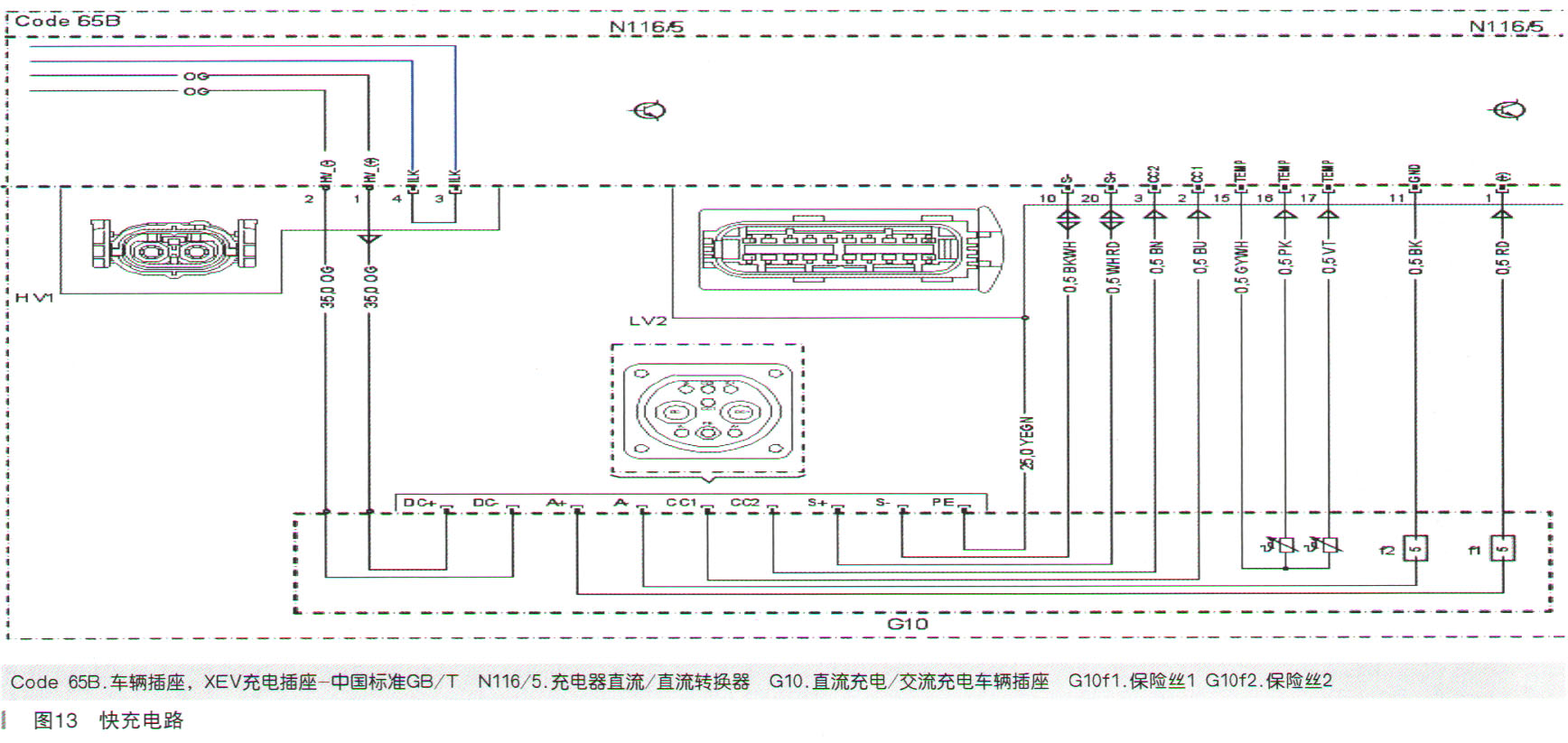

    在WIS中查找直流充电器至快充口的电路，得知除了两条高压充电线之外，还有若干条低压导线，高压线束横截面积较大且绝缘层厚，沿着其走向观察线束表面，无任何损坏痕迹，排除高压线束的可能。接下来检查低压线（如图13所示），逐根导线测量，结果发现G 10f2已烧断（如图14所示），测量保险丝上下游的线路，没有短路，更换保险丝后，测试充电正常。
