宝马车系GA6HP自动变速箱详解

来源：汽车维修技师作者：佚名 2017-08-29 15:34:58

    九、E90 GA6HP 19Z自动变速箱
    E90使用6挡自动变速箱GA6HP 19Z，这种6挡自动变速箱首次应用是在E65上。选择选挡杆位置、启用S程序以及执行Steptronic（手动电控换挡）模式与E60和E87车型系列一样。在E90上使用的GA6HP 19Z，已对下列组件进行改进：外部换挡操纵机构及电动互锁装置；新型变速箱控制单元；调整了输出轴法兰上的孔圆直径。
    1．系统概览

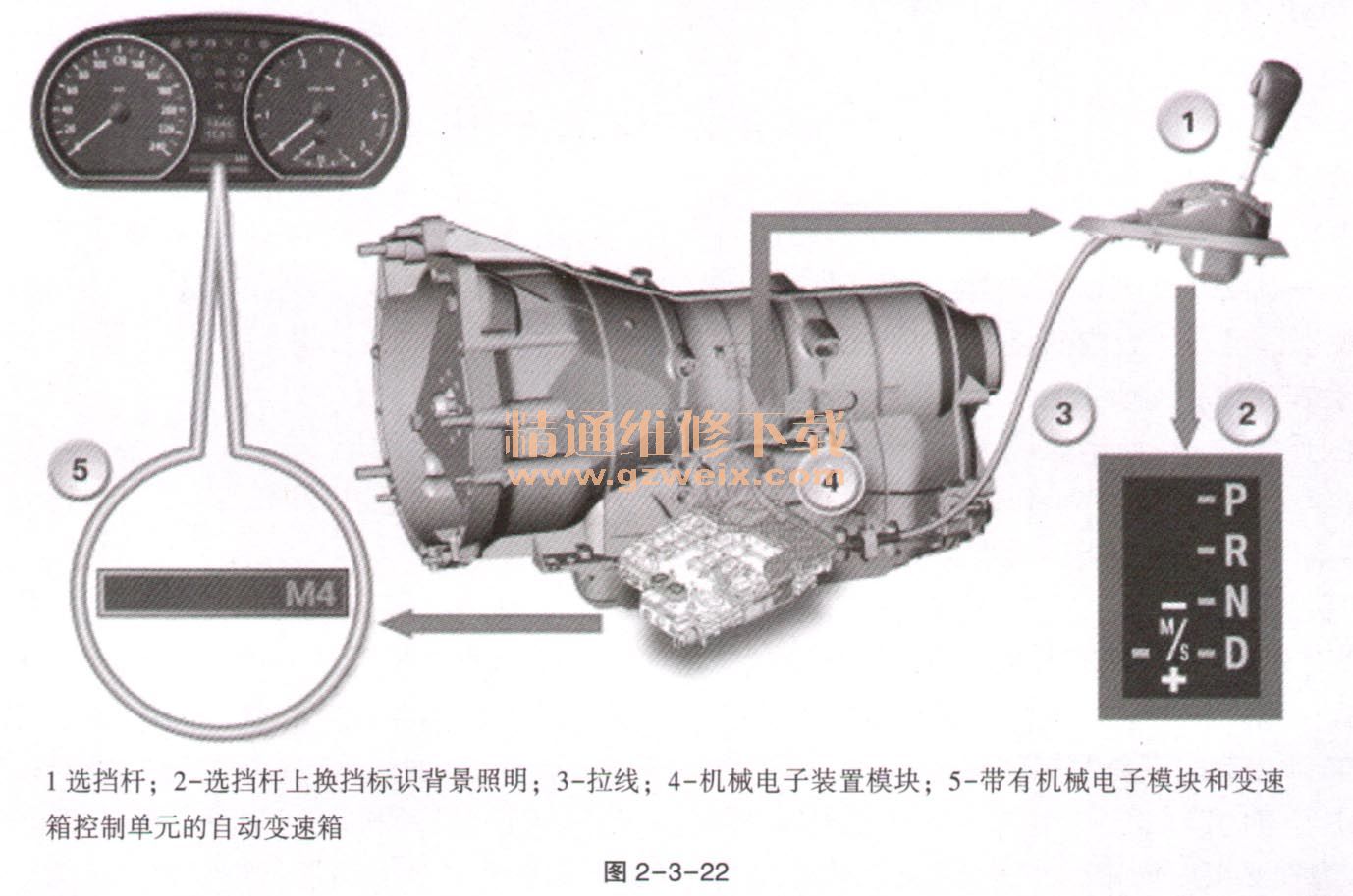

变速箱控制系统的信号路径如图2-3-22所示。

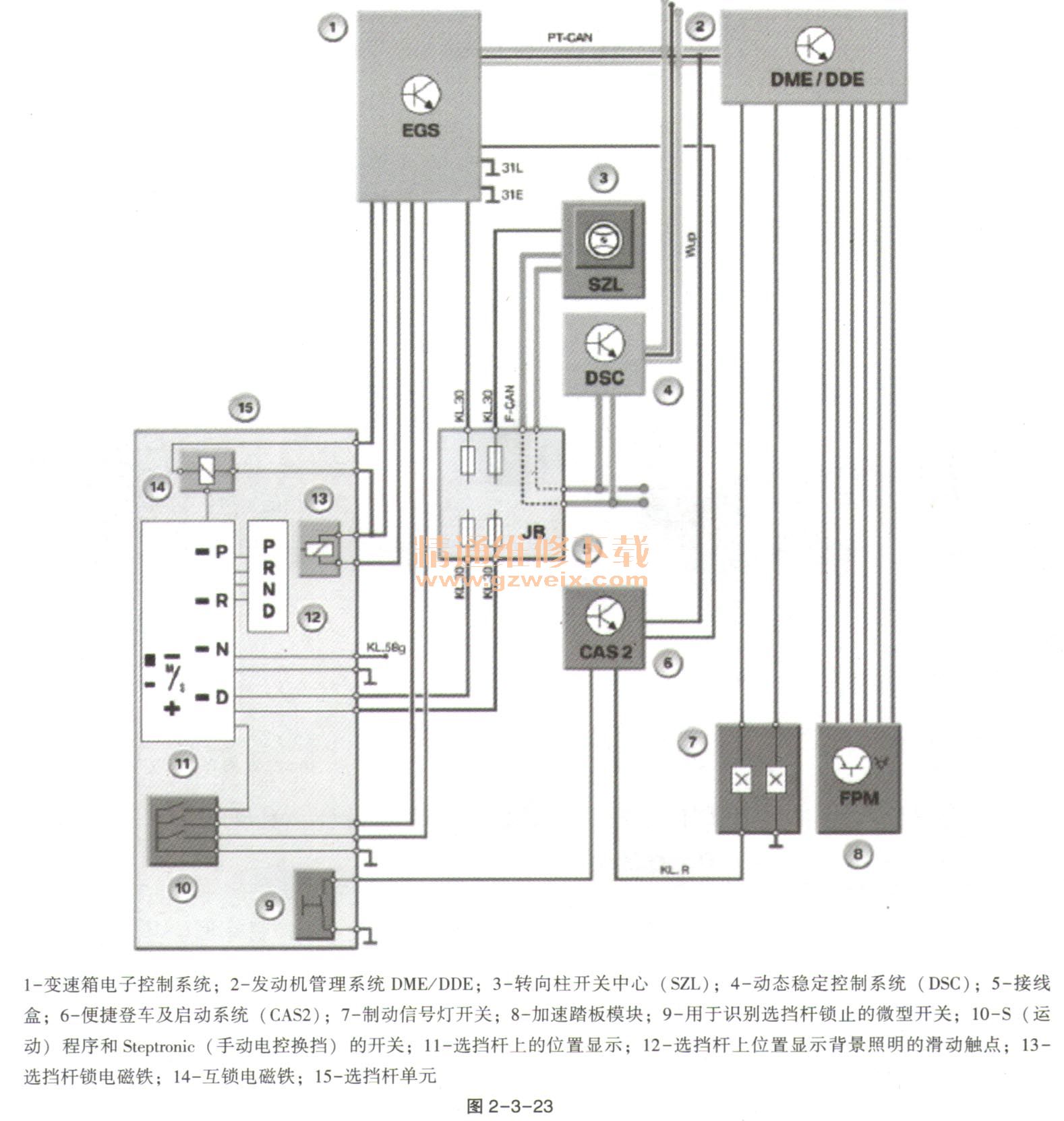

    2．变速箱控制系统的系统电路图
    如图2-3-23所示。


    3．外部换挡操纵机构

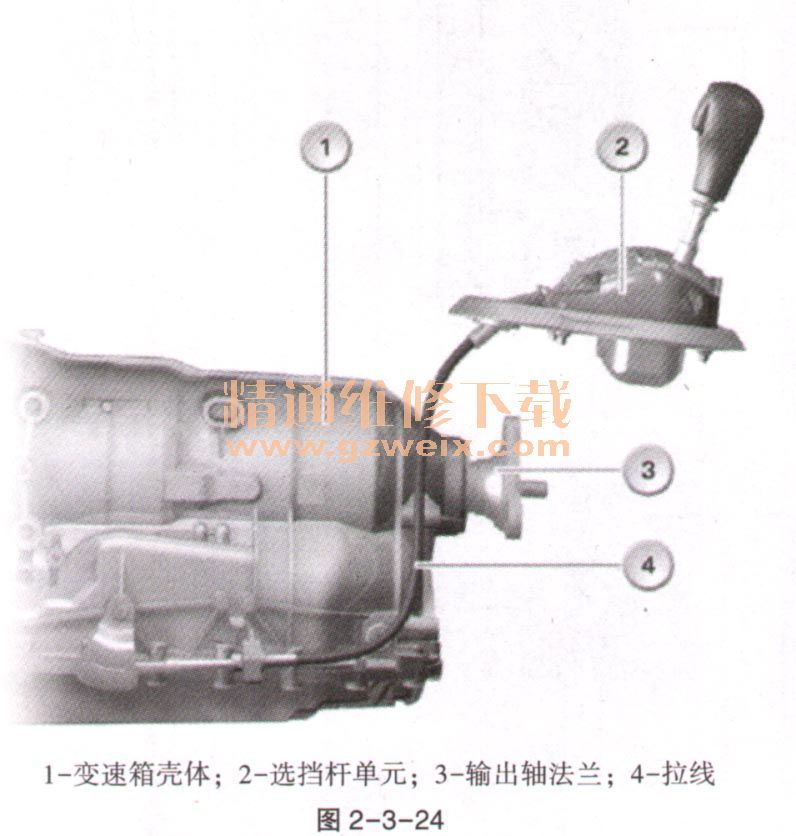

    带有选挡杆的自动变速箱如图2-3-24所示。

   （1）外部换挡操纵机构由选挡杆和下列部件构成：至变速箱的拉线、控制选挡杆锁功能的电磁铁、控制互锁功能的电磁铁、用于识别选挡杆锁止的微型开关、互锁功能的应急开锁装置、选挡杆上显示选挡杆位置的选挡杆位置开关、Steptronic（手动电控换挡）功能的开关单元。
   （2）拉线。拉线是选挡杆与变速箱内部换挡操纵机构（机械电子模块）之间的机械连接部件，通过该拉线可预先选择行驶挡位和挂入驻车锁。
   （3）选挡杆锁。选挡杆锁可防止发动机运转期间因误操纵选挡杆而使车辆起步。从总线端巧接通开始，在没有踩下行车制动器的情况下选挡杆会通过一个电磁铁锁在选挡杆位置p和位置N处。
   （4）互锁。互锁功能可防止当选挡杆未处于位置P时取出无线遥控器。当无线遥控器未插入插槽内时，选挡杆被锁在位置P处。为此，在总线端15关闭时，第二块电磁铁会将选挡杆锁在选挡杆位置P处。
    ①没有舒适登车系统时互锁。如果选挡杆处于位置P处时关闭点火开关，则选挡杆将再次锁止，此时可取出无线遥控器。选挡杆单元上的微型开关监控选挡杆的锁止情况并将信号继续传输至CAS以释放无线遥控器。
    ②带有舒适登车系统时互锁。车辆处于静止状态时，只有当选挡杆处于位置P时，才能关闭发动机或总线端15。但是为安全起见，行驶期间（从15km/h起）也可以关闭发动机。

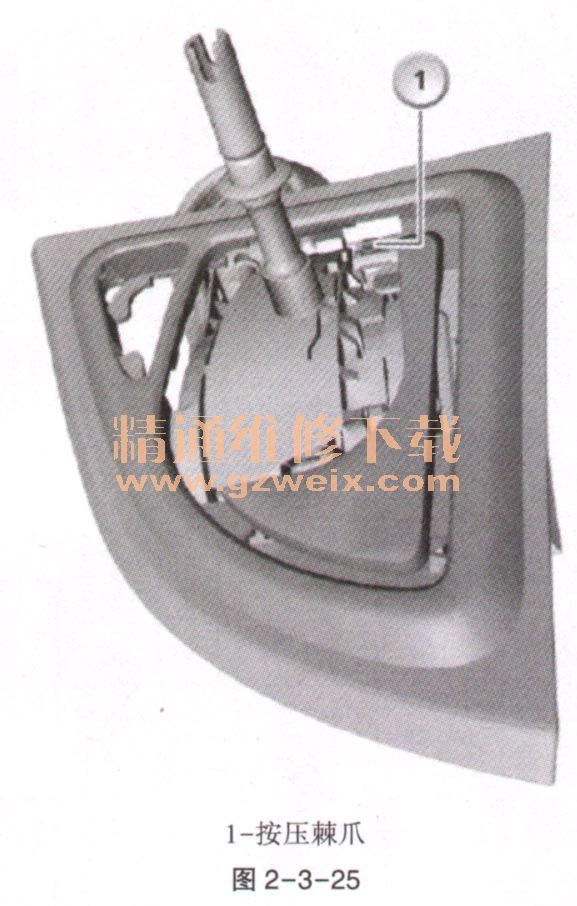

    自动变速箱选挡杆互锁应急开锁装置如图2-3-25所示。
