第四章 拉维娜式行星齿轮变速器结构与维修
   第一节 拉维娜式行星齿轮机构的结构

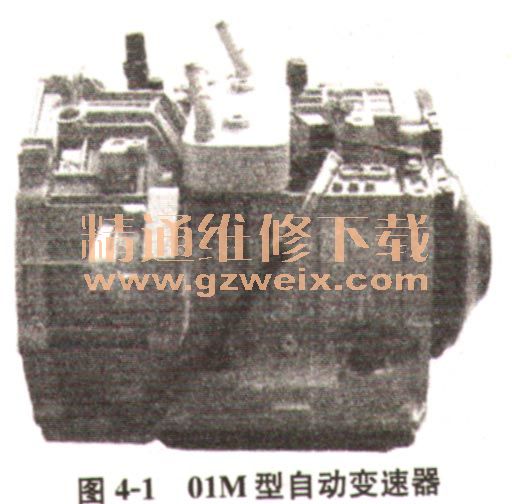

    常见的拉维娜式行星齿轮机构有两种形式：一种是01MG型自动变速器（大众捷达和宝来轿车用，实物图如图4-1所示）、01N型自动变速器（桑塔纳和帕萨特轿车用，实物图如图4-2所示）、81-40LE型自动变速器（福特嘉年华轿车用）等采用的拉维娜式行星齿轮机构，另一种是赛欧轿车AF13型自动变速器等采用的拉维娜式行星齿轮机构。

    一、01M型自动变速器的结构
   1. 01m型自动变速器的结构

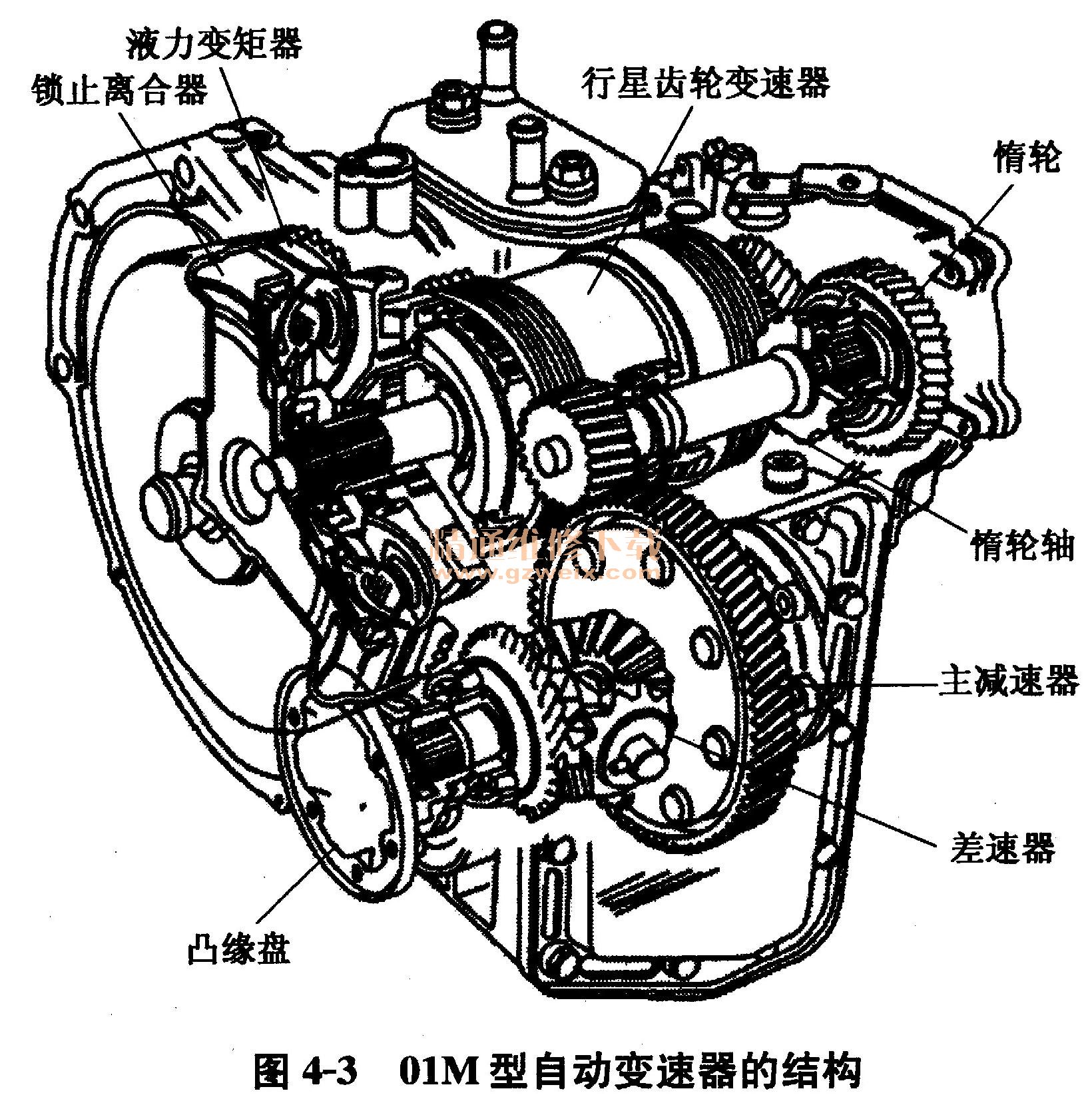

    01m型自动变速器的结构如图4-3所示，主要由行星齿轮变速机构、液力变矩器、液压控制系统等组成。

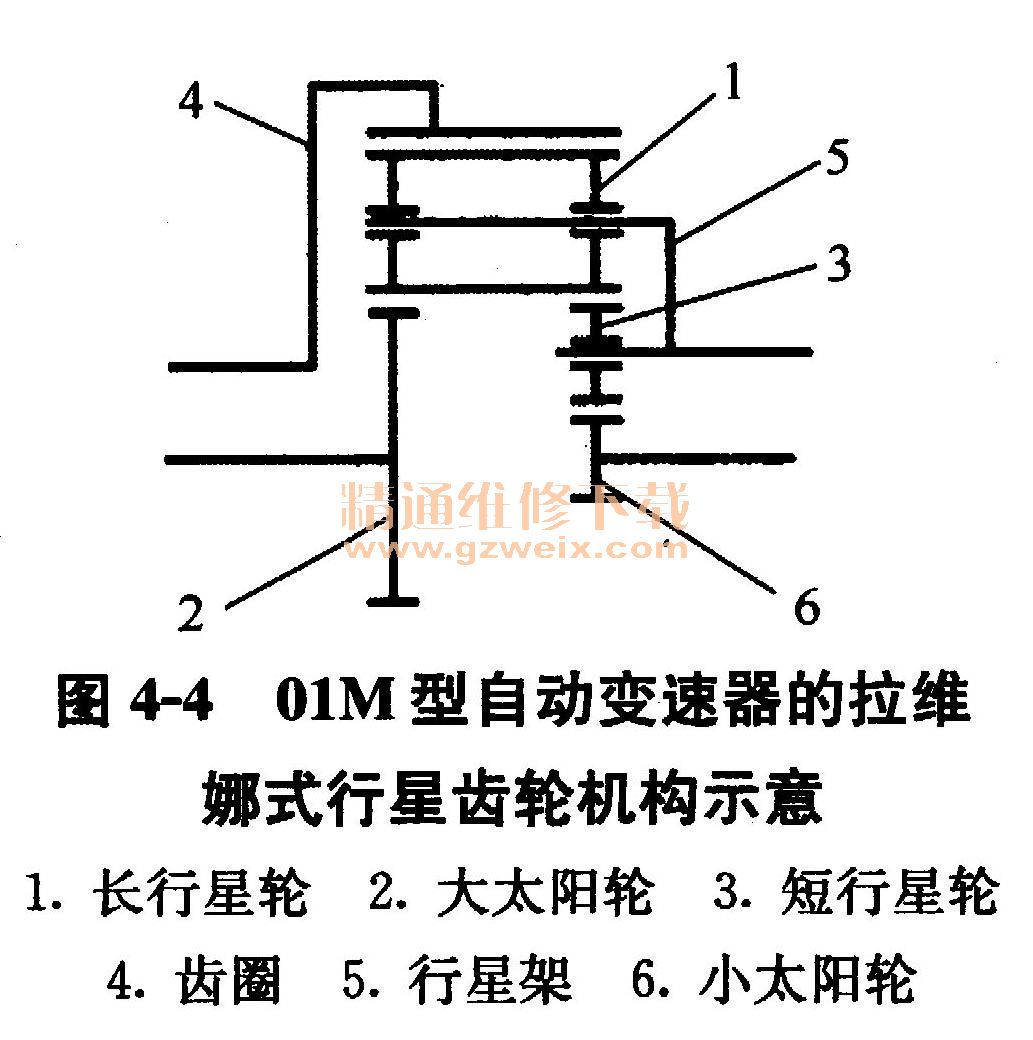

    01m型自动变速器的行星齿轮机构如图4-4所示，由两排行星齿轮机构组成，前排是单行星齿轮机构，后排是双行星齿轮机构，前后排共用一个齿圈和行星架。短行星轮与长行星轮及小太阳轮啮合，长行星轮同时与大太阳轮、短行星轮及齿圈啮合，动力通过齿圈输出。通过对大小太阳轮和行星架的不同驱动、制动组合，实现4个前进档和一个倒档。各档位时的情况见表4-1。



    拉维娜式行星齿轮机构具有结构简单、尺寸小、传动比变化范围大等特点，多用于欧、日汽车公司（如奥迪、大众、福特、马自达等）的前驱轿车。
    2．典型四档拉维娜式行星齿轮变速器结构

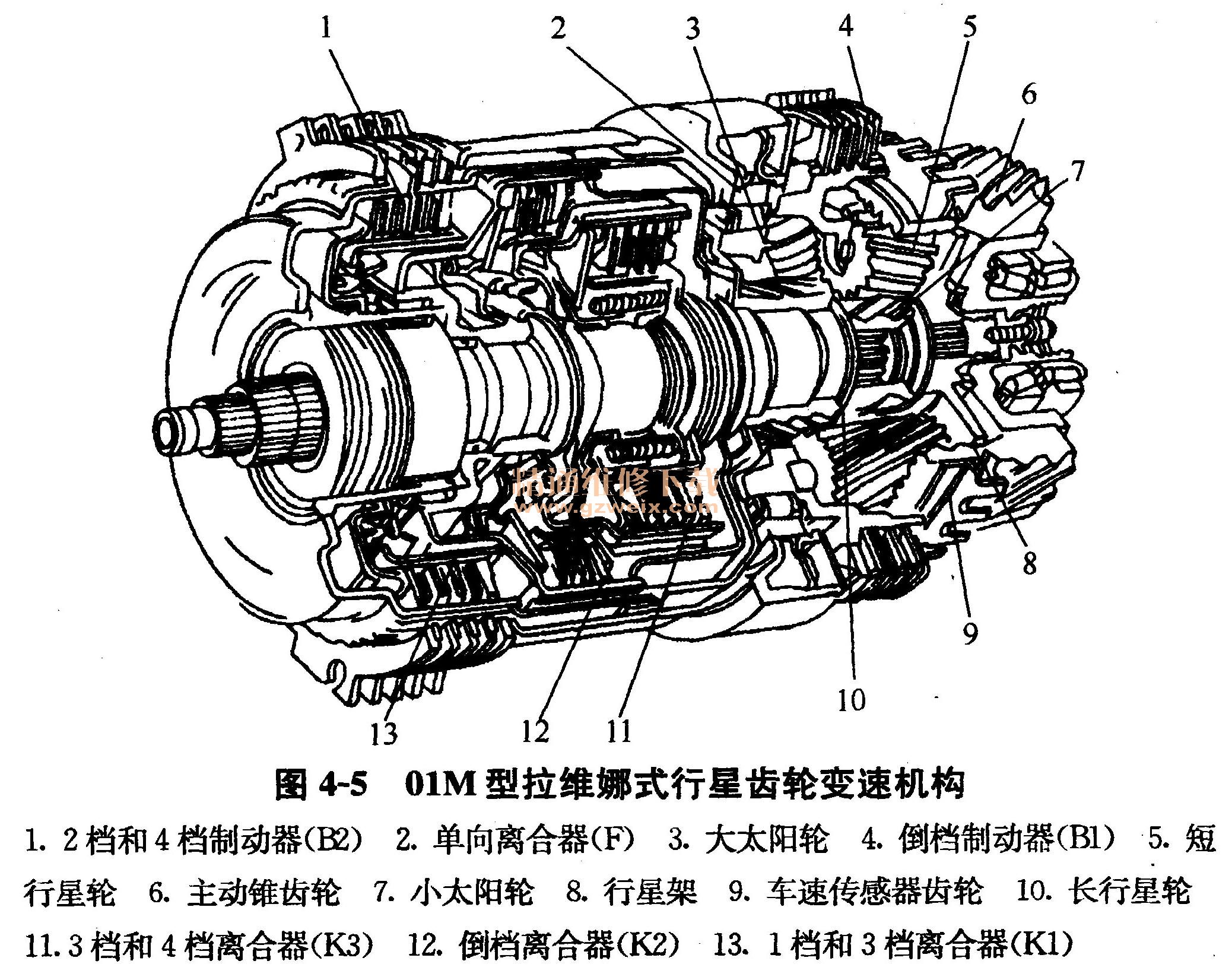

    大众公司的01m型自动变速器行星齿轮变速机构的结构如图4-5所示，包括行星齿轮机构和离合器、制动器、单向离合器。

    3。换档执行元件

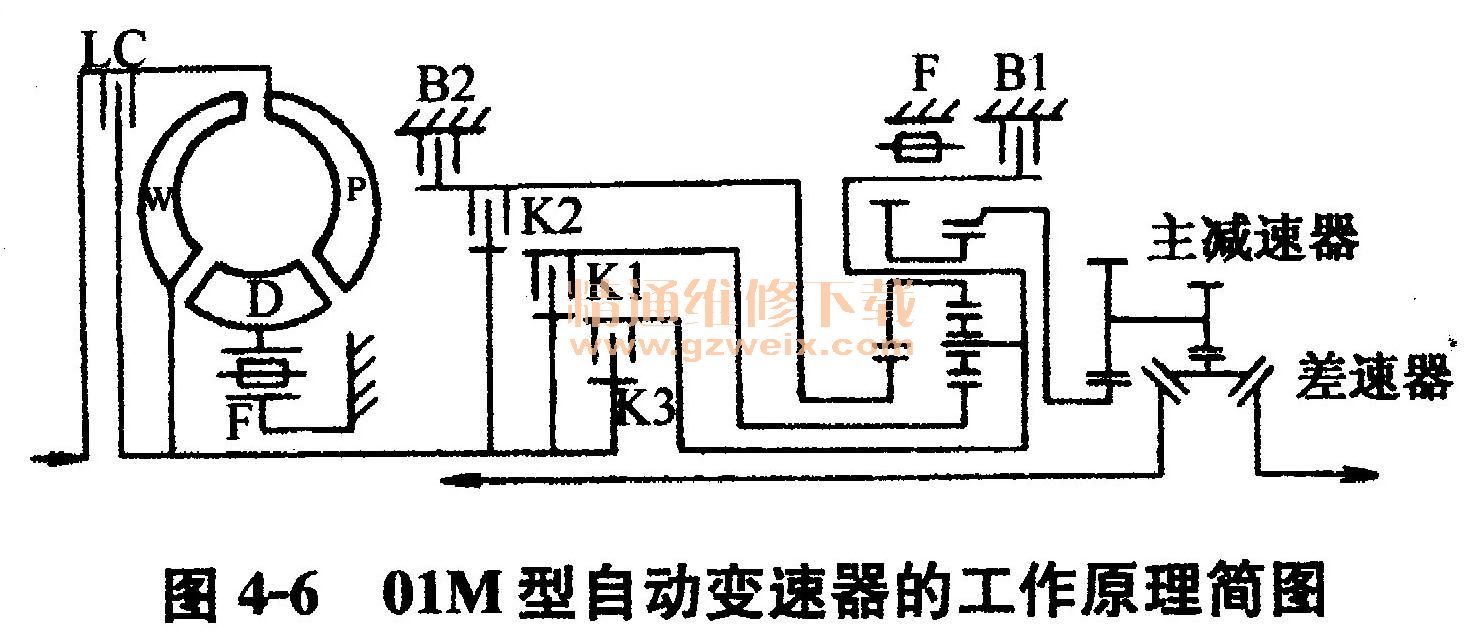

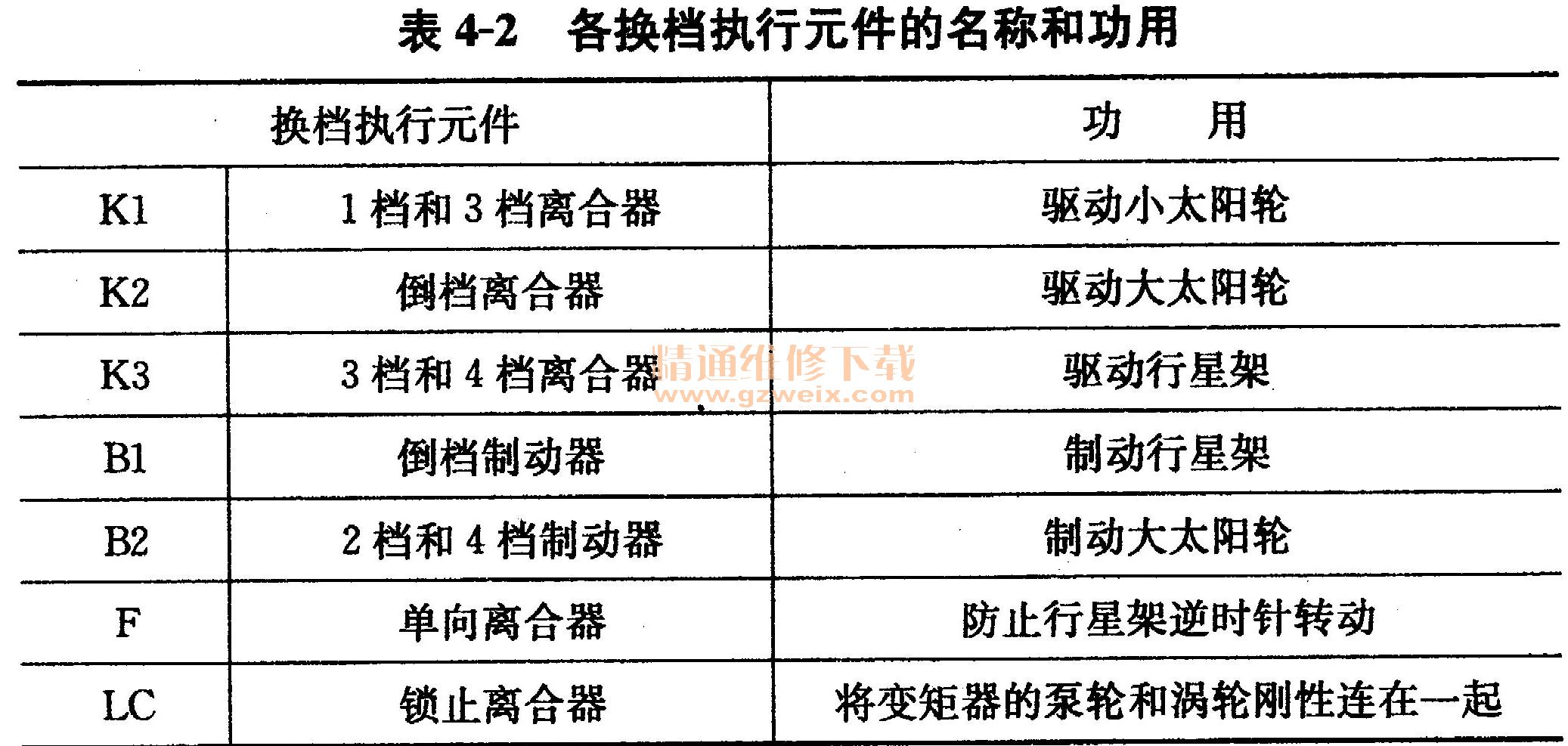

    01m型自动变速器的工作原理简图如图4-6所示，包括3个离合器、2个制动器和1个单向离合器，各换档执行元件的名称和功用见表4-2。

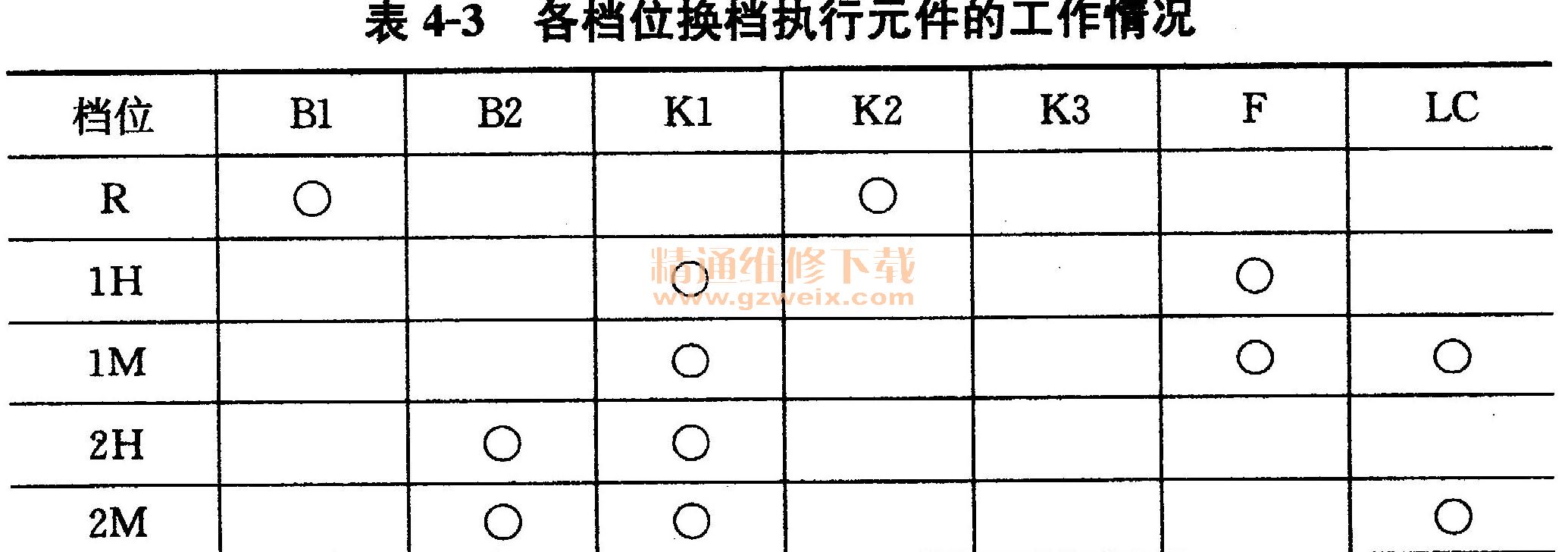

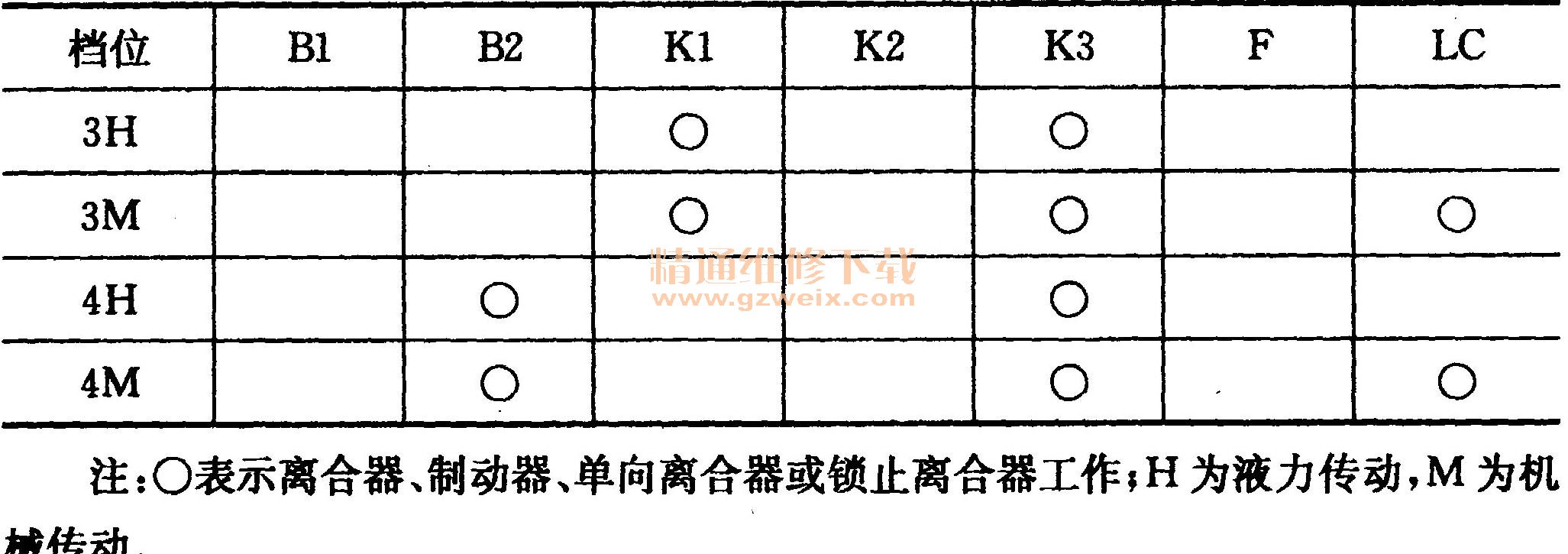

    各档位换档执行元件的工作情况见表4-3。

    二、AF13型自动变速器的拉维娜式行星齿轮机构

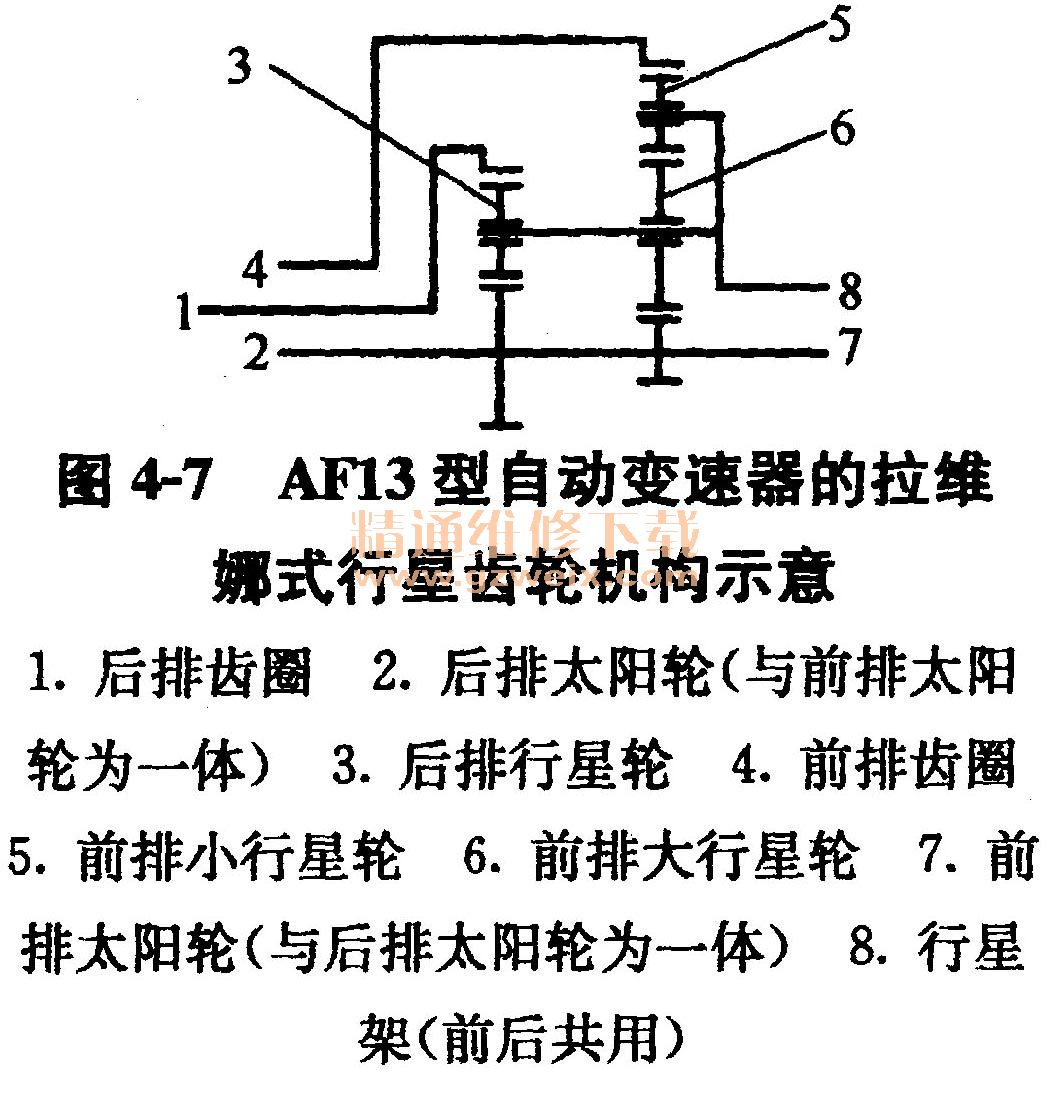

    AF13型自动变速器的行星齿轮机构如图4-7所示，由两排行星齿轮机构组成，前排（右端）是双行星齿轮机构，后排（左端）是单行星齿轮机构，它们共用一个行星架。其前后太阳轮连为一体，齿数不同，但转速相同。

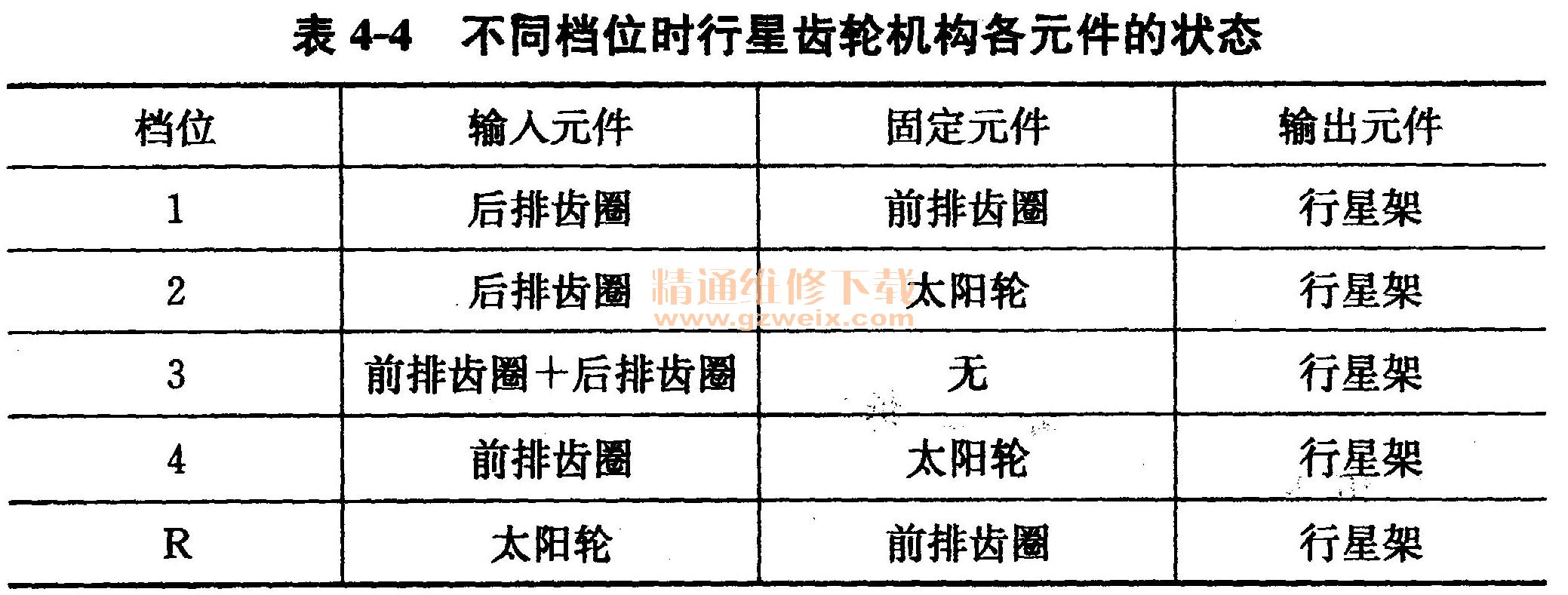

    该行星齿轮机构的输出元件是行星架，输入元件可以是前、后排齿圈或太阳轮。各档位时的情况见表4-4。
