一、行星齿轮机构的拆装
    1．行星齿轮机构的分解
    ①拆下自动变速器油冷却器和加油管，如图4-8所示。

    注意：O形密封圈一旦拆下，应当更换。

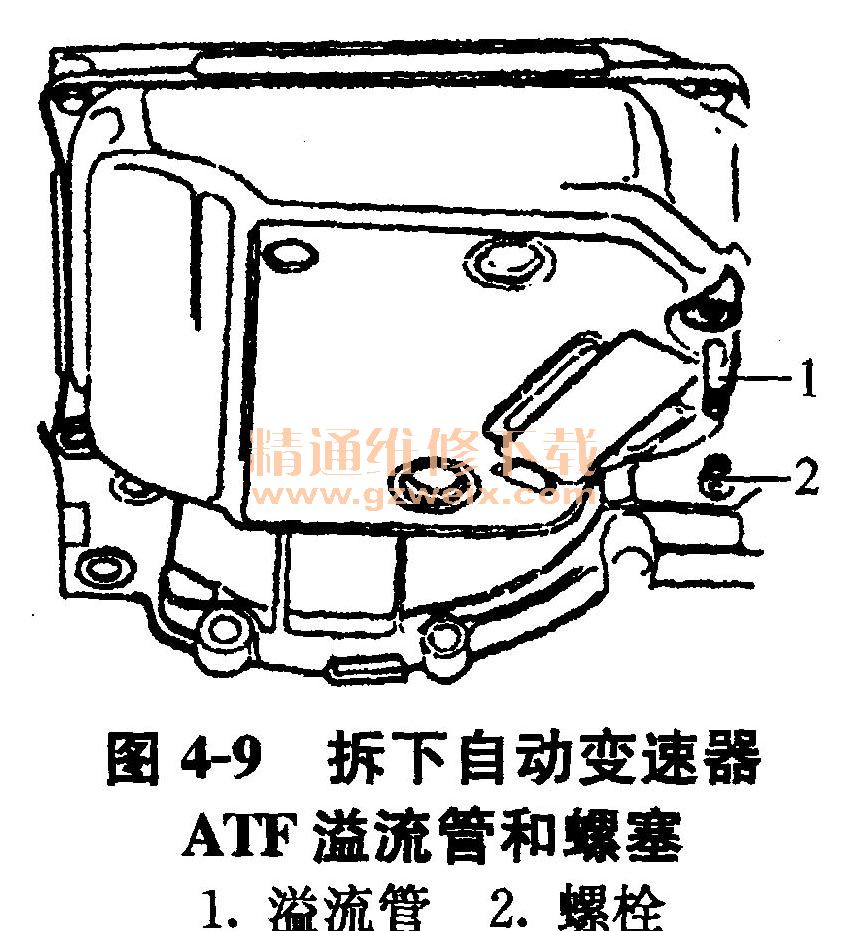

    ②拆下自动变速器ATF溢流管1和螺塞2，将ATF排放到容器中，如图4-9所示。

    ③关闭自动变速器油冷却器油口。拆下液力变矩器。

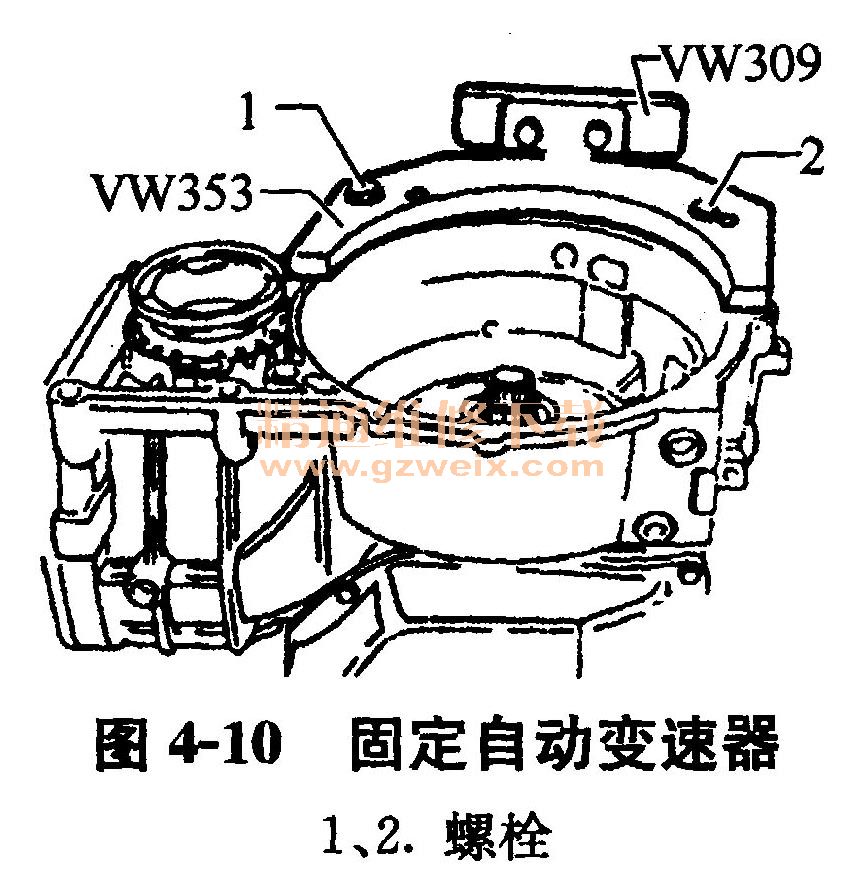

    ④用螺栓1和2将自动变速器固定到翻转架上，如图4-10所示。

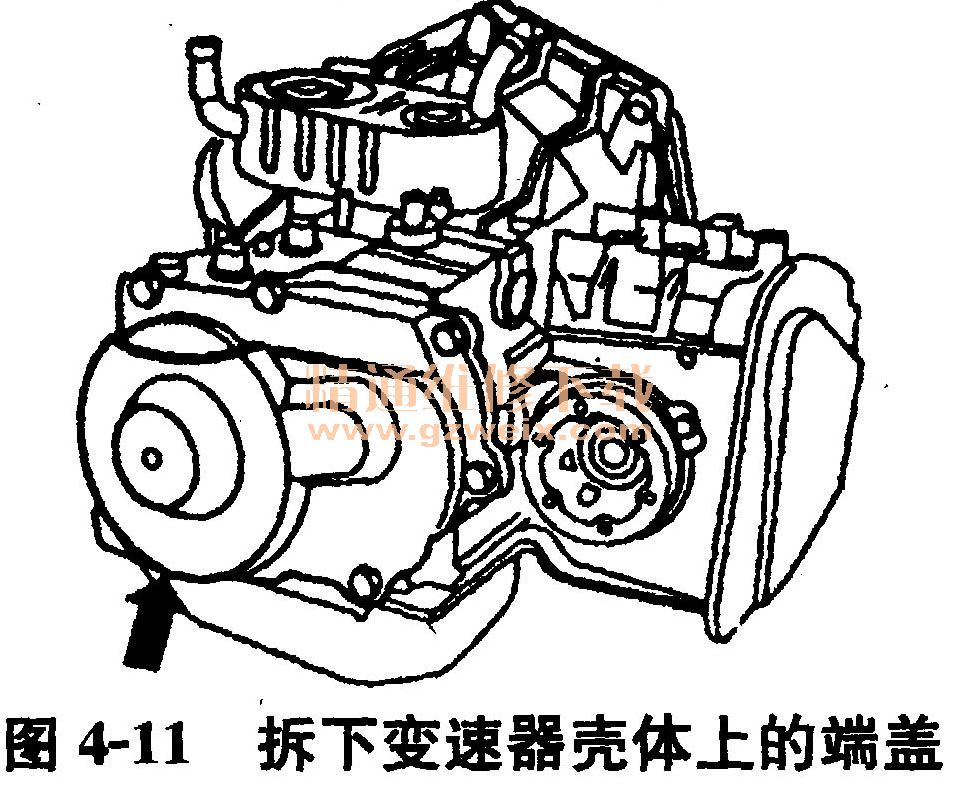

    ⑤拆下变速器壳体上带密封垫的端盖，如图4-11箭头所示。

    ⑥拆下油底壳，拆下ATF滤网。

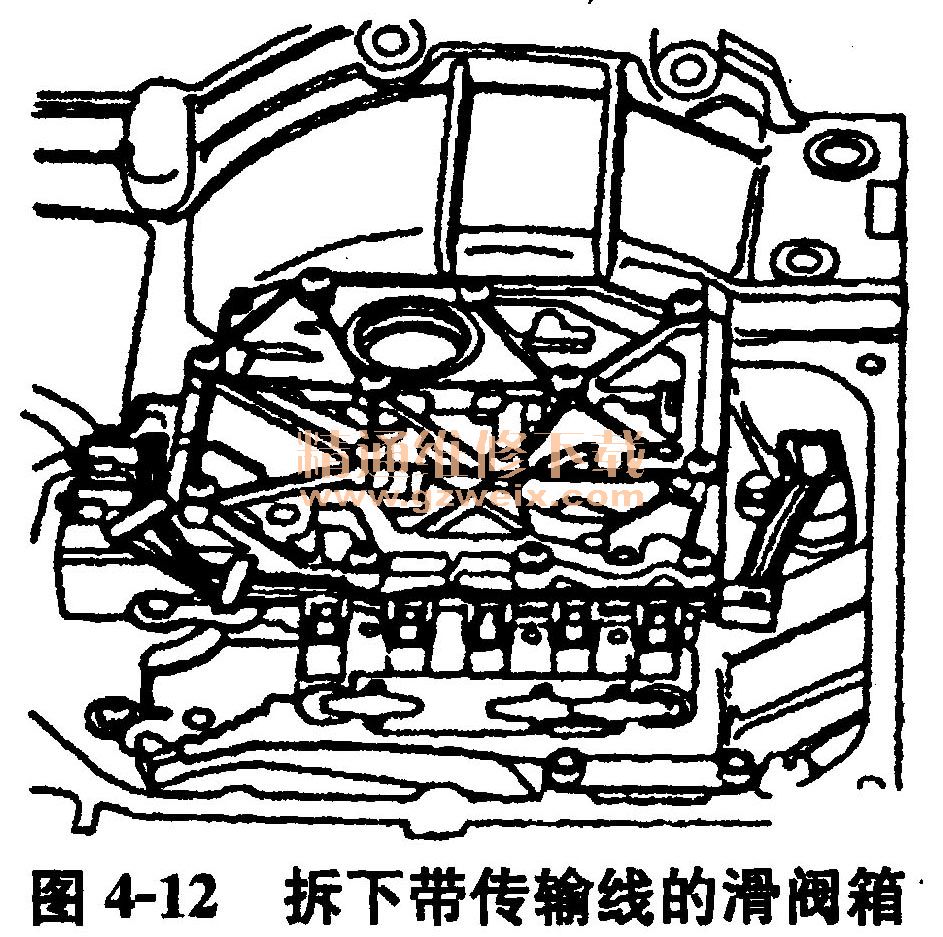

    ⑦拆下带传输线的滑阀箱，如图4-12所示。

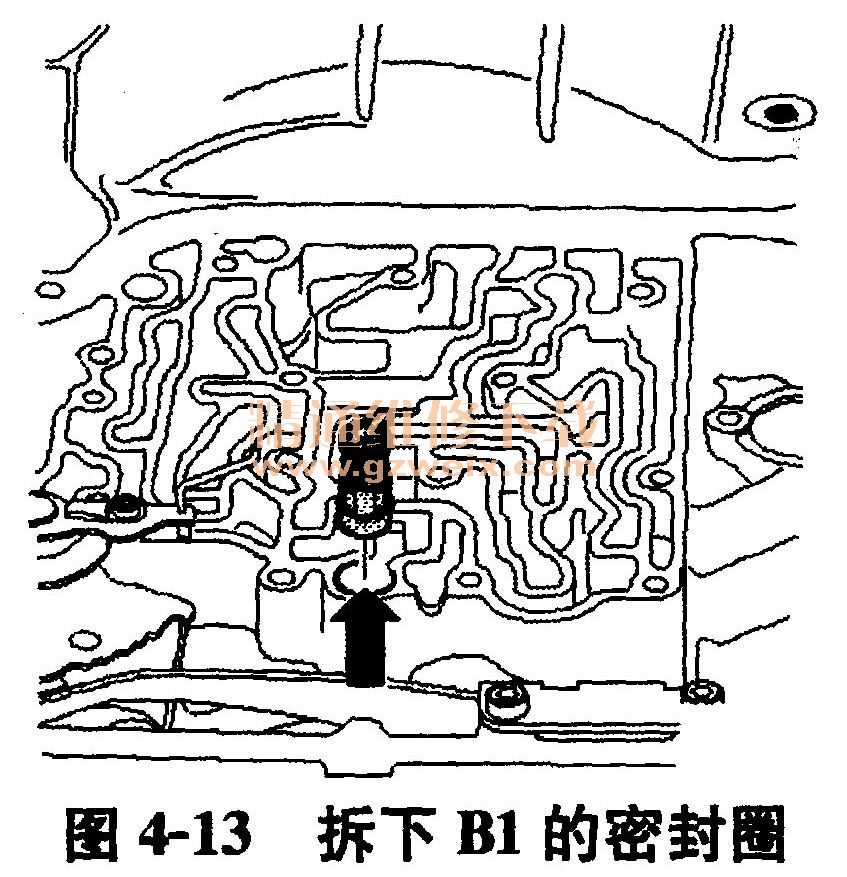

    ⑧拆下B1的密封圈，如图4-13箭头所示。

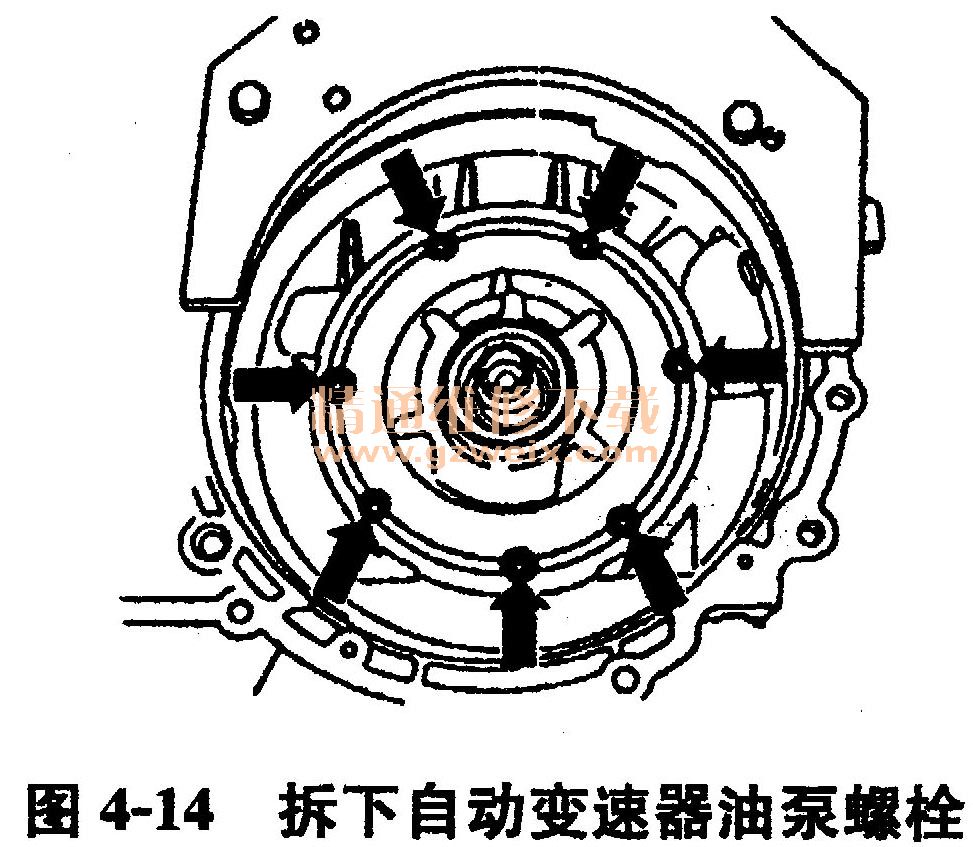

    ⑨拆下自动变速器油泵螺栓，如图4-14箭头所示。

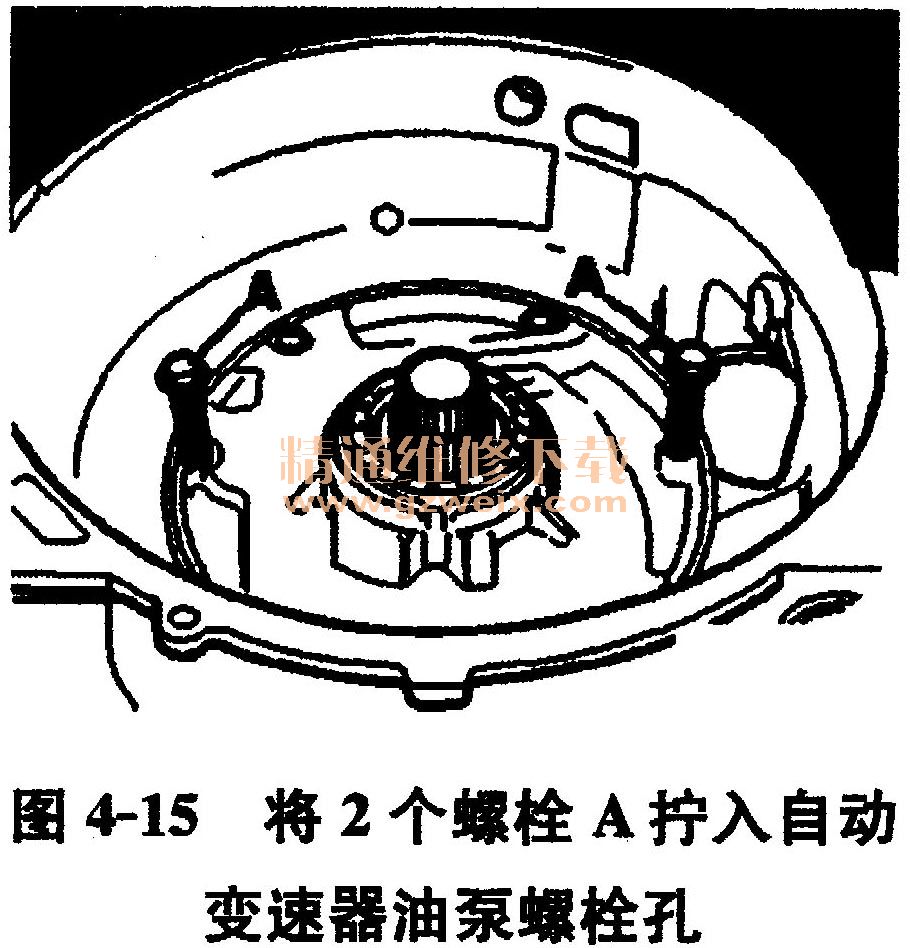

    ⑩将2个螺栓A（M8）拧入自动变速器油泵螺栓孔内，将自动变速器油泵从变速器壳体中压出，如图4-15所示。

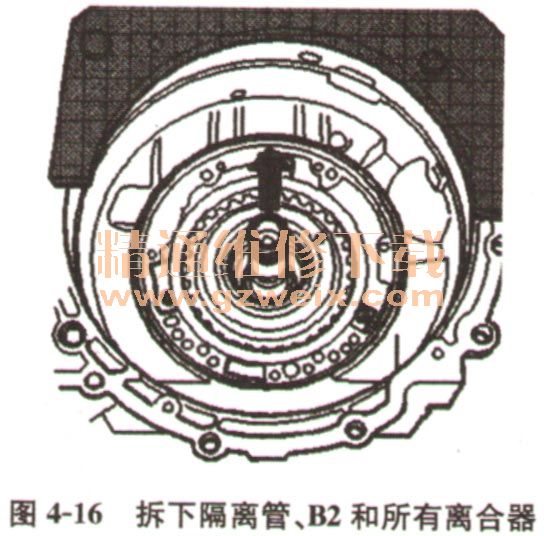

    11向上提起涡轮轴，将隔离管、B2制动片和所有离合器拔出，如图4-16所示。

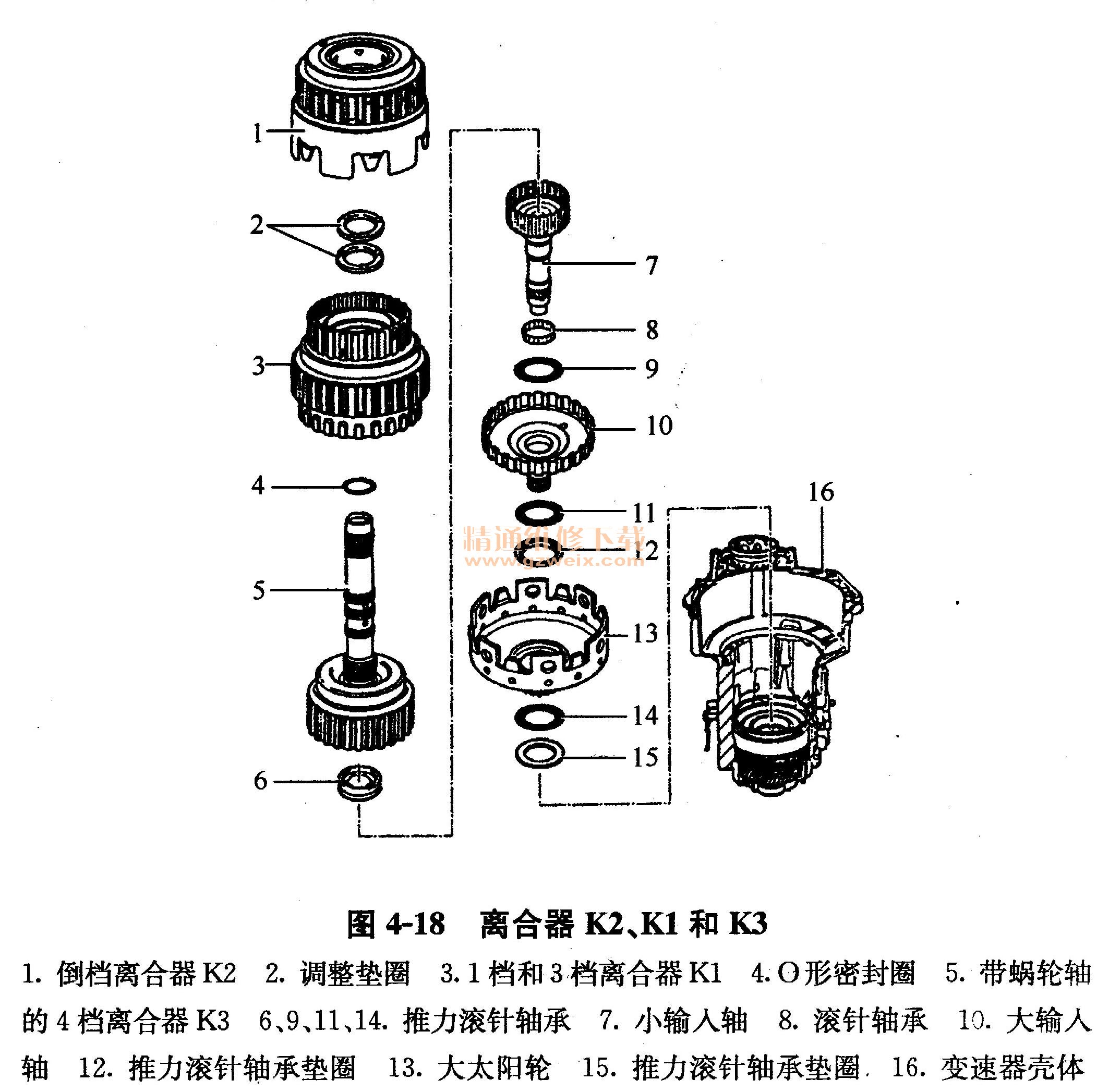

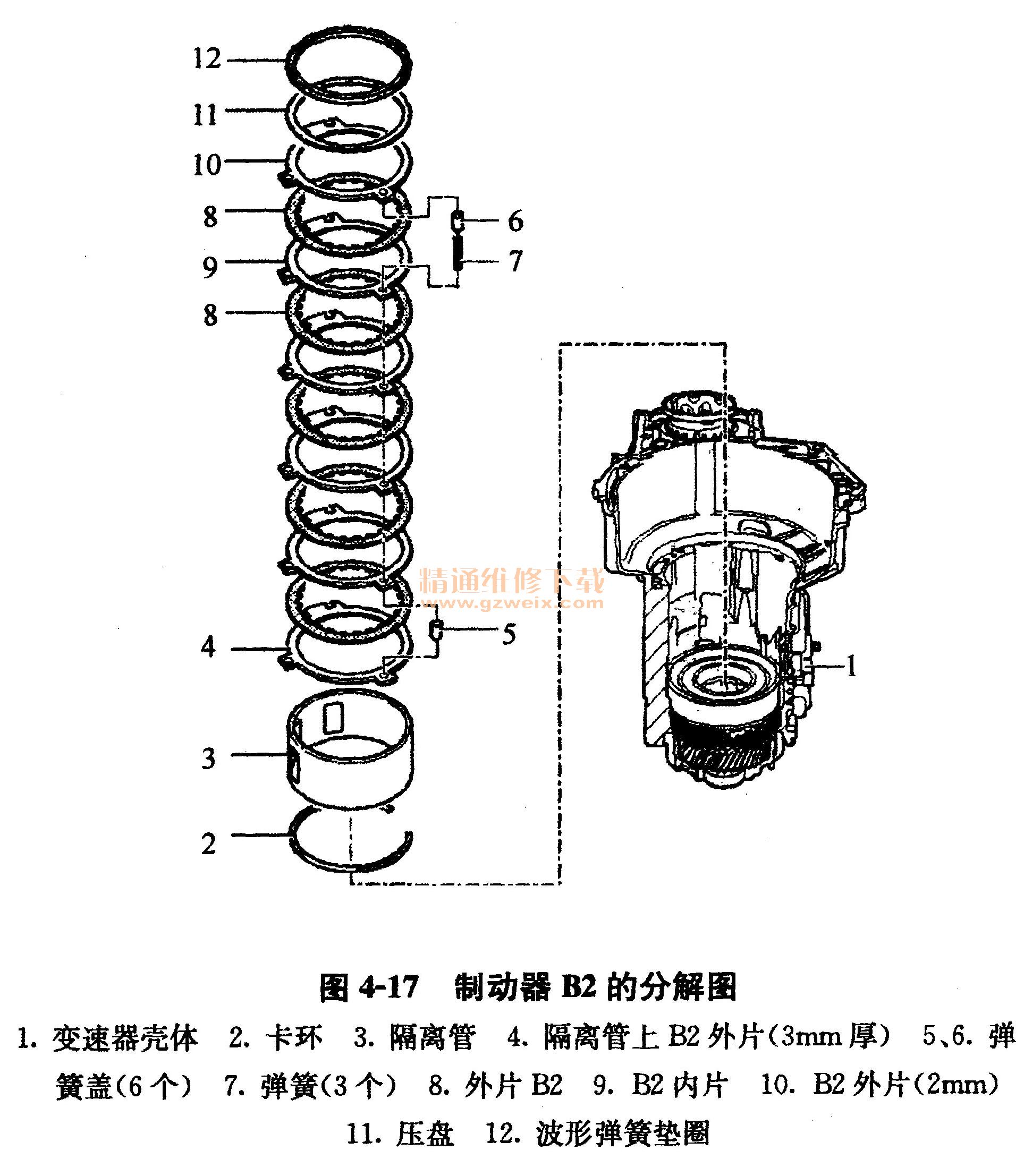

    12制动器B2的分解如图4-17所示，离合器K2、K1和K3如图4-18所示。

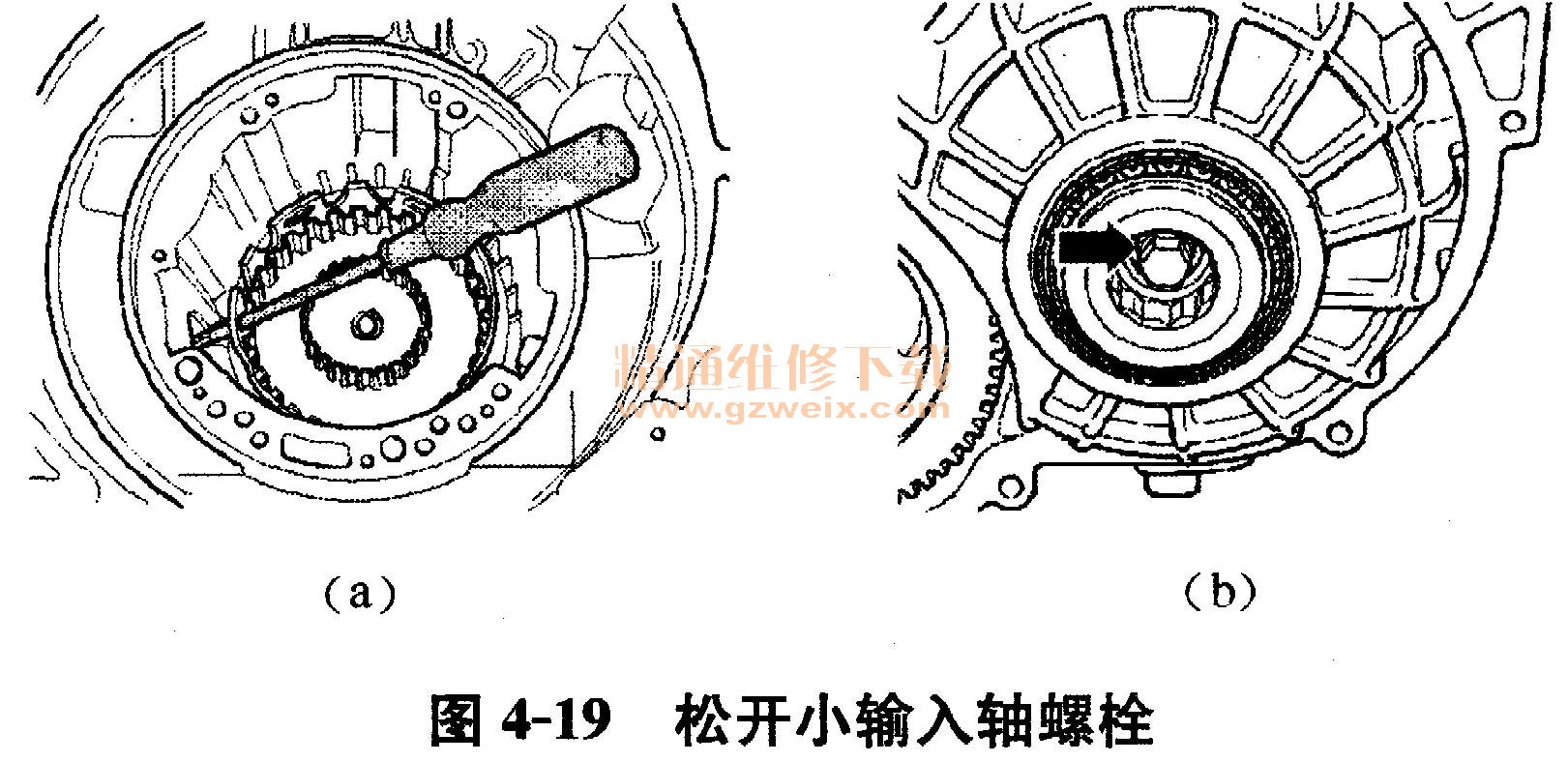

    13将旋具插入大太阳轮的孔内，以固定行星齿轮机构，从变速器后端松开小输入轴螺栓，如图4-19所示。

    14取出小输入轴、大输入轴和前排大太阳轮，见图4-18所示。

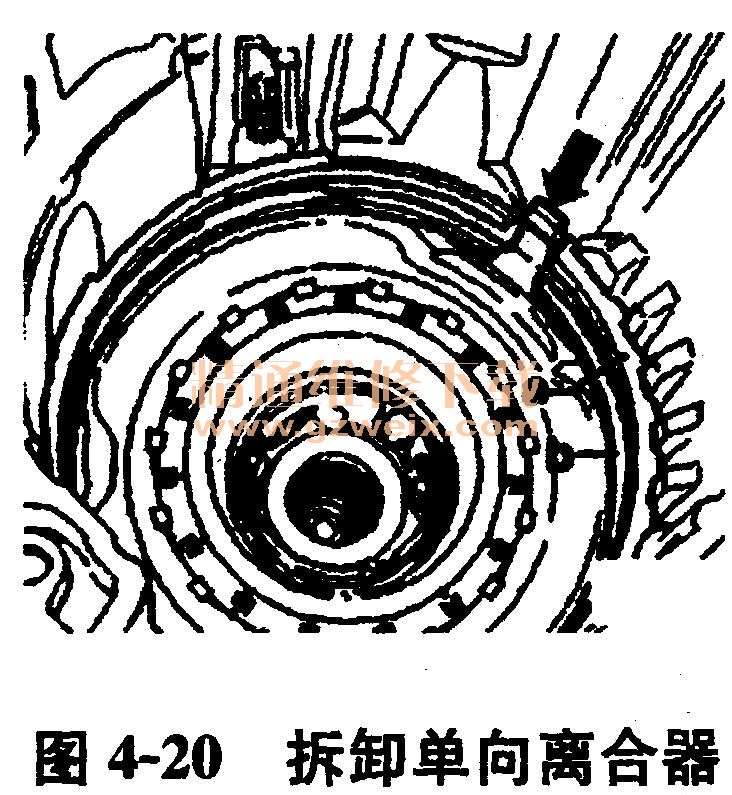

    15拆下变速箱转速传感器G38，拆下隔离管卡环a和单向离合器卡环b，用钳子夹在单向离合器的定位楔上，拉出单向离合器，如图4-20所示。

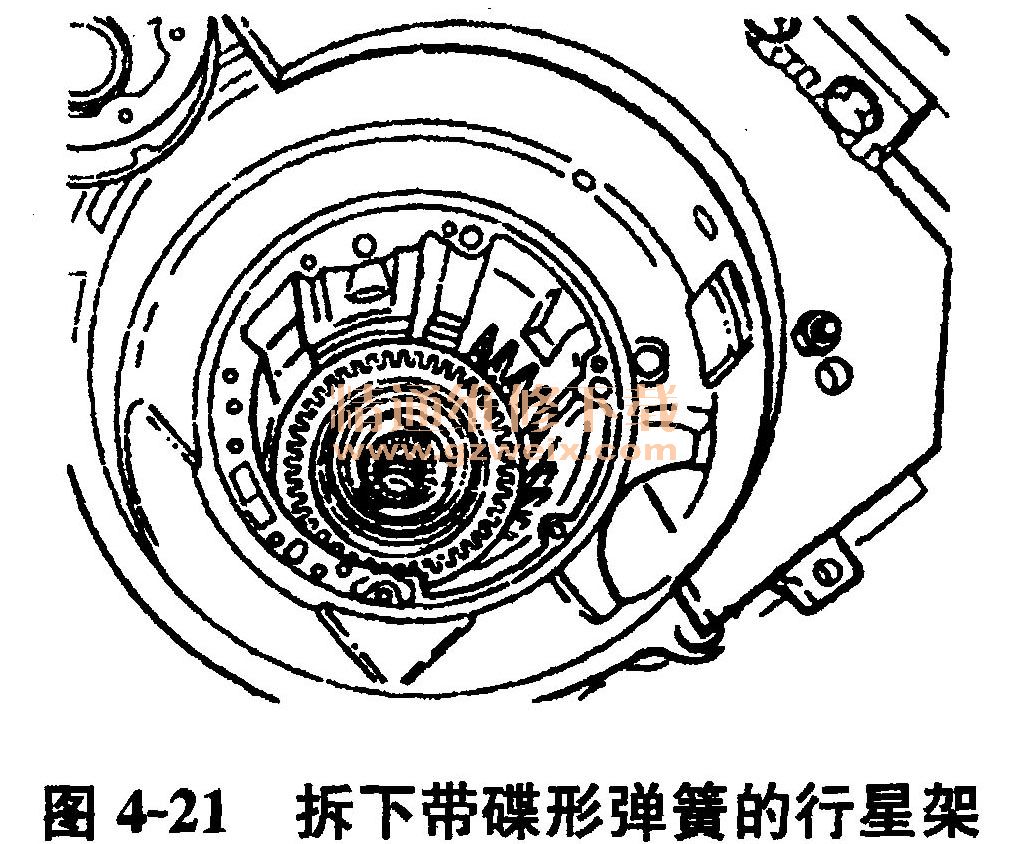

    16拆下带碟形弹簧的行星架，如图4-21所示。

    17取出倒档制动器B1的摩擦片，如图4-22所示。

    2．行星齿轮机构的装配

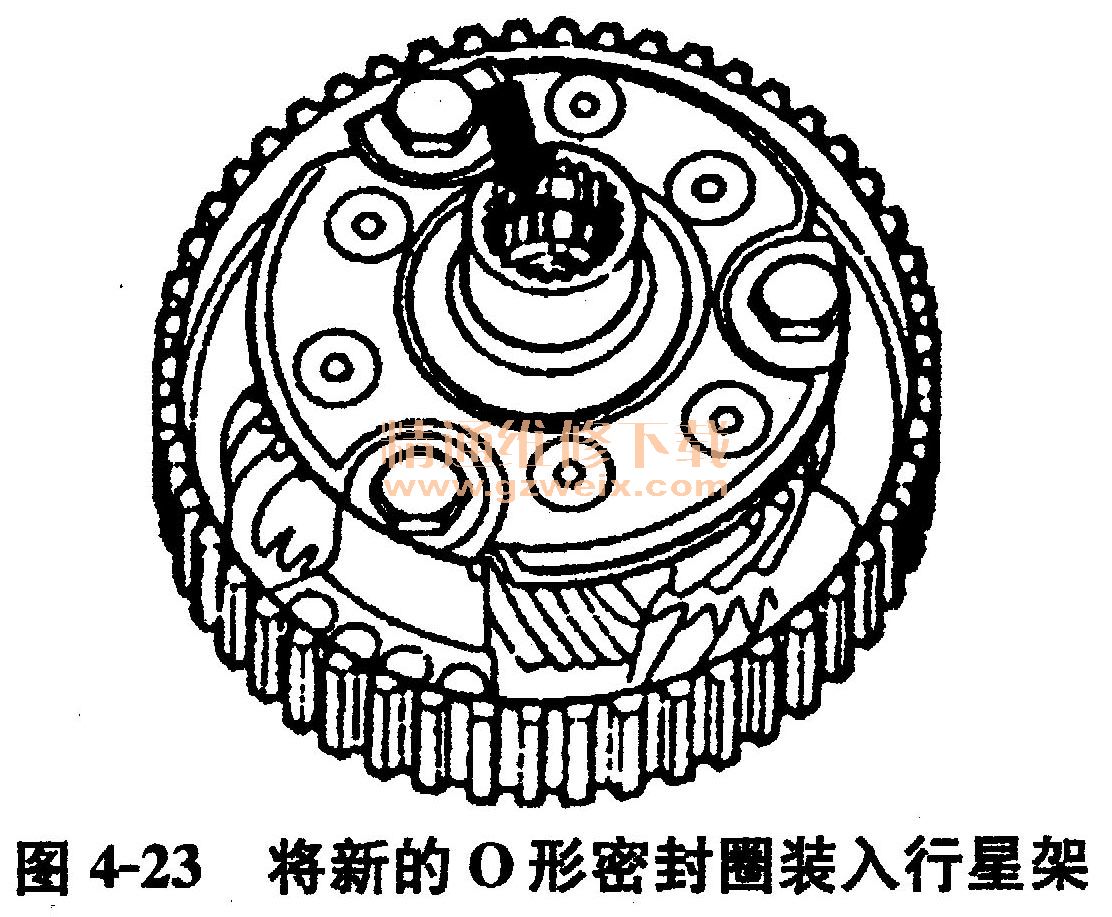

    ①将新的O形密封圈装入行星架，如图4-23所示。更换行星架时需要调整该支架。

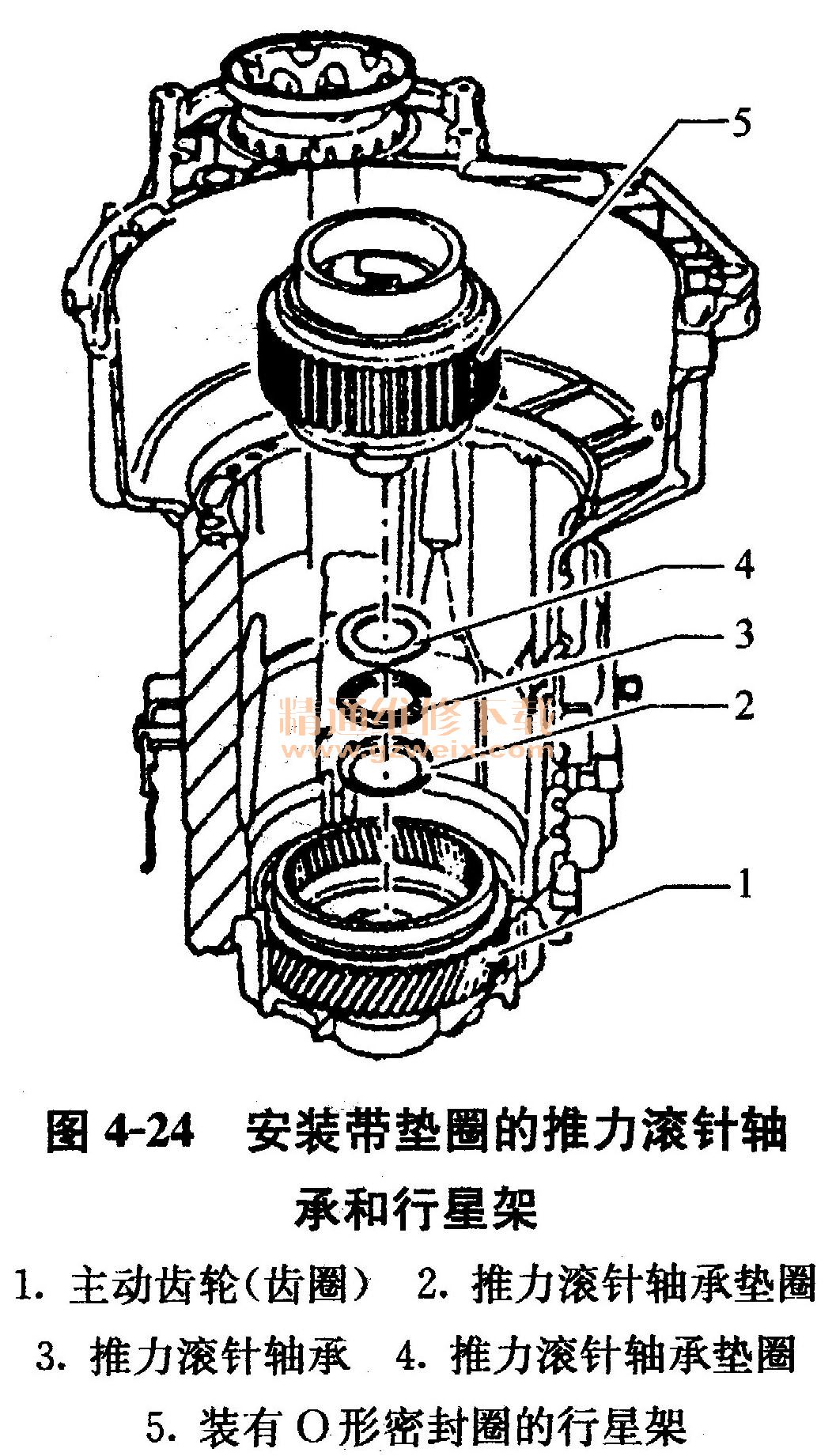

    ②将带垫圈的推力滚针轴承和行星架装入主动齿轮（齿圈），如图4-24所示。

    ③将垫圈和推力滚针轴承装到行星架的小太阳轮上，与小太阳轮中心对齐如图4-25所示。

    ④装入倒制动器B1的内、外片。装入压盘，扁平面朝向制动片。压盘厚度按制动片数量不同有所不同。装入碟形弹簧，凸起面朝向单向离合器。如果更换变速器壳体、单向离合器、倒档制动器B1活塞和摩擦片，则需要调整倒档制动器B1。
    ⑤用专用工具3276张开单向离合器滚子并装上单向离合器。安装单向离合器卡环，卡环的开口对在定位楔上。安装隔离管卡环。
    ⑥安装变速器转速传感器G38，测量制动器B1。
    ⑦将大太阳轮到小输入轴部件装入变速器壳体，如图4-26所示。

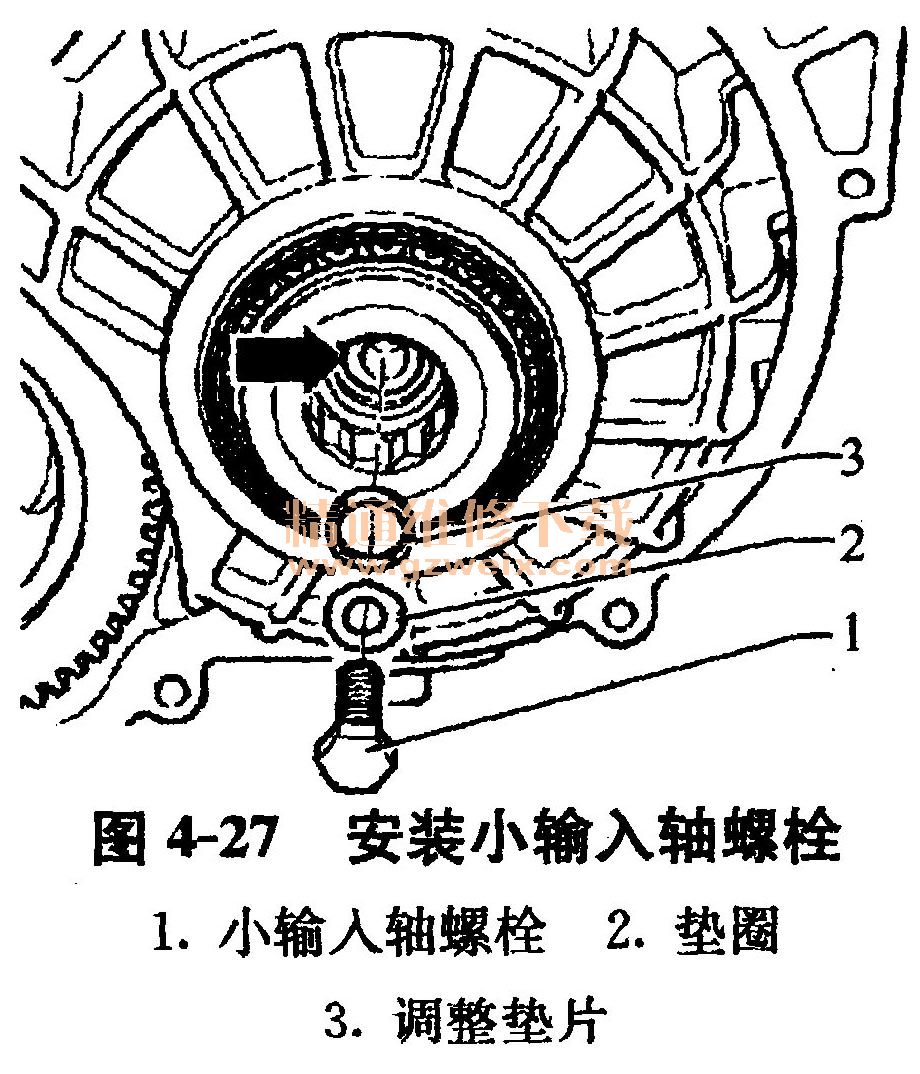

    ⑧安装带有垫圈和调整垫片的小输入轴螺栓，如图4-27所示。螺栓的拧紧力矩为30N·m。

    ⑨用ATF沾湿推力滚针轴承垫圈，以便安装到4档离合器K3上。

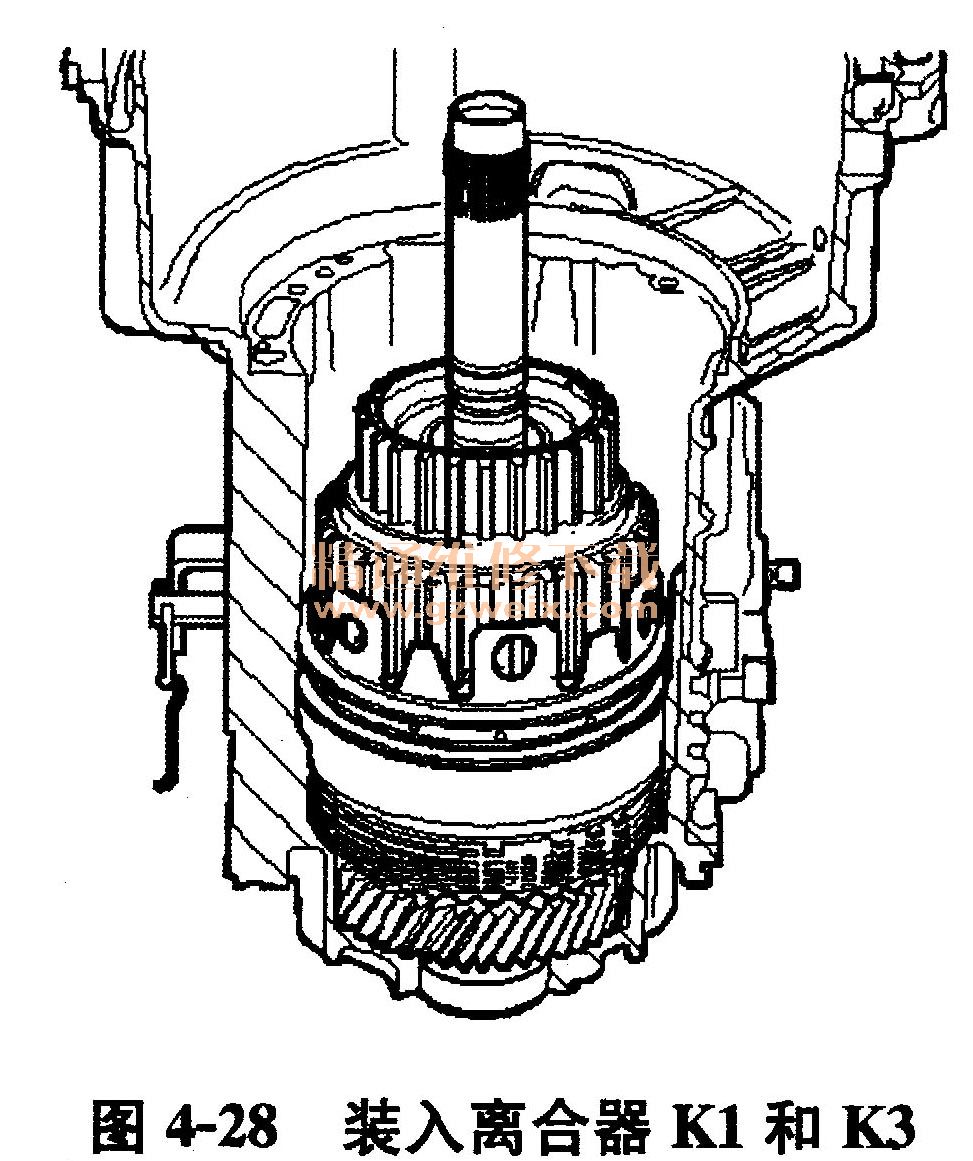

    ⑩装入1至3档离合器K1和3档和4档离合器K3，如图4-28所示。

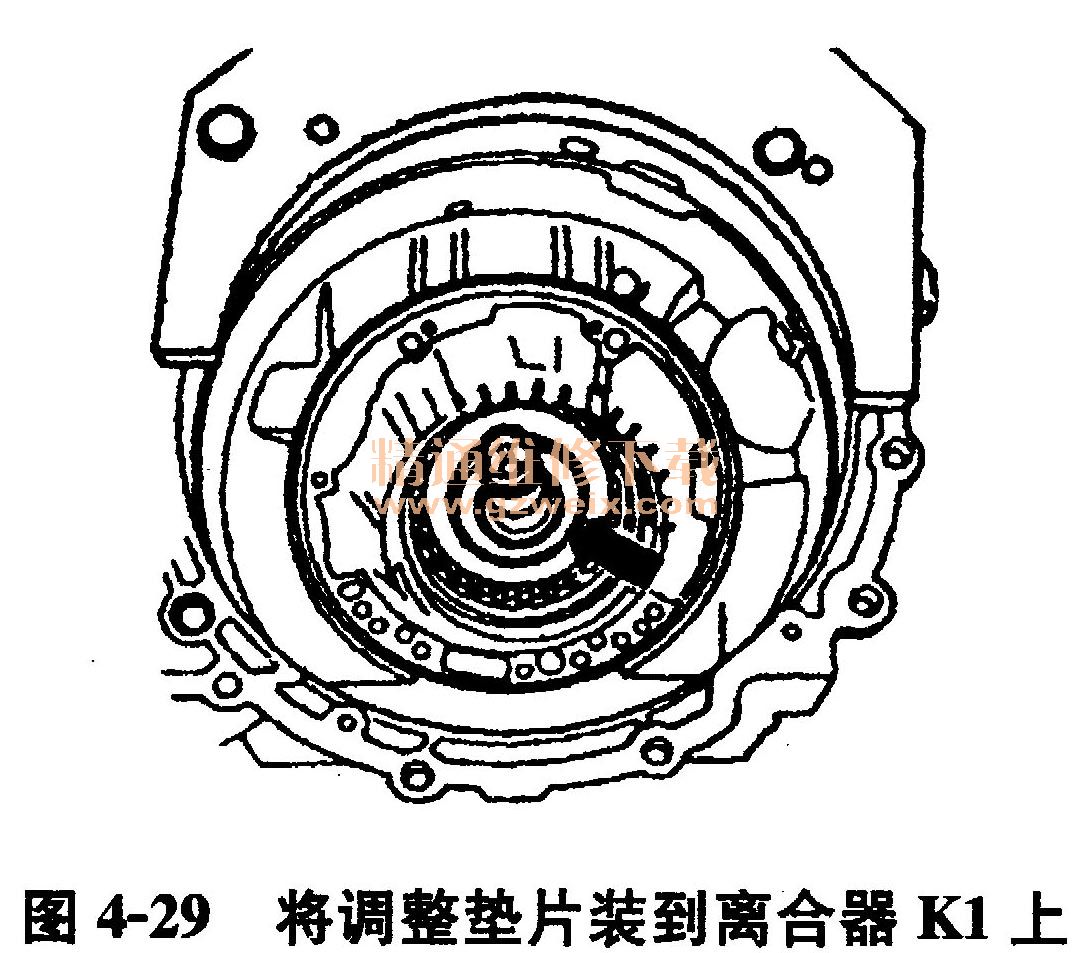

    11将调整垫片装到离合器K1上，如图4-29箭头所示。当更换K1、K2和自动变速器油泵时应测量调整垫片，以调整离合器K1和K2之间的间隙。

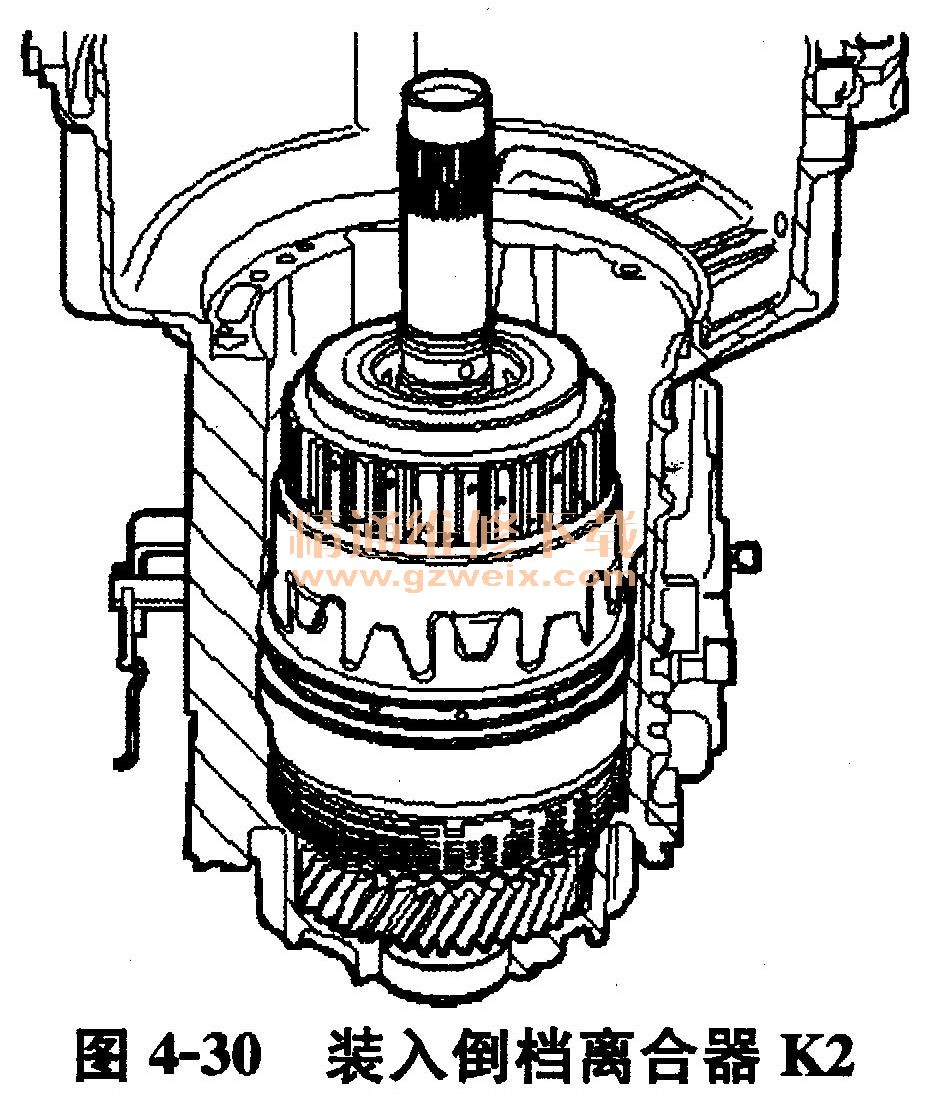

    12装入倒档离合器K2，如图4-30所示。装入制动器B2的隔离管，使隔离管上的槽进入单向离合器的定位楔内。

    13安装B2的制动片，如图4-31所示。先装上一个3mm厚外片；将3个弹簧盖装入外片；插入压力弹簧（箭头所示）；除最后一个外片外，装上所有片子，把3个弹簧盖装到压力弹簧上。装入最后一个3mm的外片，安装调整垫片，将垫圈安装到调整垫片上且光滑面朝向调整垫片。如果更换了隔离管、自动变速器油泵、制动片，则应调整制动器B2。

    14安装自动变速器油泵密封垫。将O形密封圈装到自动变速器油泵上，安装油泵。均匀交叉拧紧油泵螺栓。注意不要损坏O形密封圈，螺栓拧紧力矩为8N ．m，螺栓拧紧后再拧90°，此时可分几步进行。
    15将油塞连同滑阀箱和油底壳一同装上。装上带密封垫和隔套的端盖。装上自动变速器溢流管和螺塞。
