新手篇—看图轻松学会修汽车自动变速器
来源:本站整理  作者:佚名  2015-01-04 09:32:47

    第二节 常用维修设备及工具
    一、举升机
    1.举升支撑部位
    许多维修工序需要将汽车升离地面,在升起车辆前应确保汽车已被正确支撑,并应使用安全锁以免汽车落下。在用千斤顶支起汽车时,应当确保千斤顶支撑在汽车底盘大梁部分或较结实的部分。

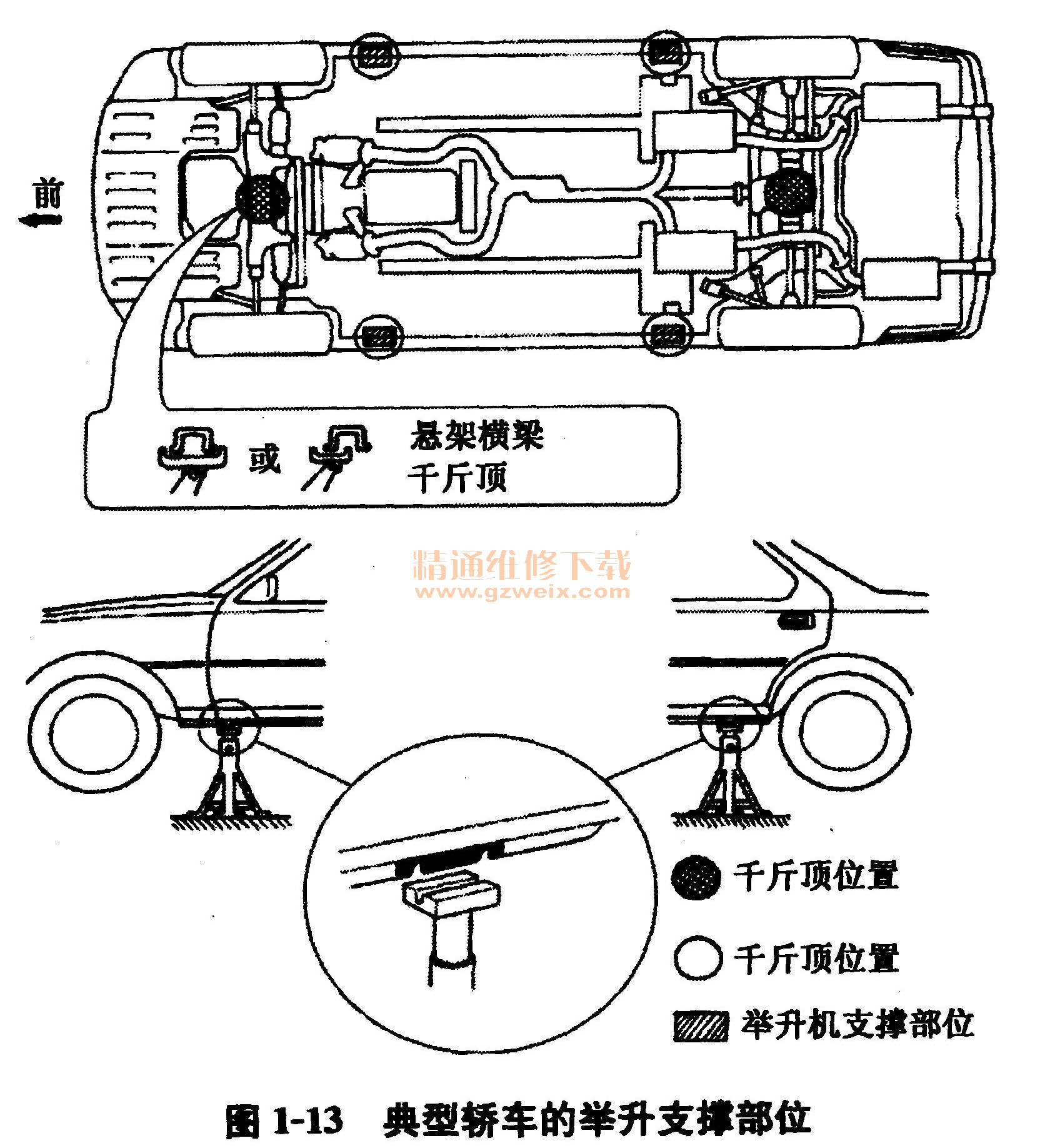

    注意,在举升车辆前,应先查找维修手册,找到车辆正确的支撑点,错误的支撑点不仅带来危险,而且会破坏汽车的车身结构。图1-13所示为典型轿车的举升支撑部位。

    2.举升机安全操作规程
    ①使用前应清除举升机附近妨碍作业的器具及杂物,并检查操作手柄是否正常。
    ②操作机构灵敏有效,液压系统不允许有爬行现象。
    ③支车时,四个支角应在同一平面上,调整支角胶垫高度使其接触车辆底盘支撑部位。
    ④支车时,车辆不可支的过高,支起后四个托架要锁紧。
    ⑤待举升车辆驶人后,应将举升机支撑块调整移动对正该车型规定的举升点。
    ⑥举升时人员应离开车辆,举升到需要高度时,必须插入保险锁销,并确保安全可靠才可开始车底作业。
    ⑦除低保及小修项目外,其他繁琐笨重作业,不得在举升机上操作修理。
    ⑧举升机不得频繁起落。
    ⑨支车时举升要稳,降落要慢。
    ⑩有人作业时严禁升降举升机。
    11发现操作机构不灵,电动机不同步,托架不平或液压部分漏油,应及时报修,不得带病操作。
    12作业完毕应清除杂物,打扫举升机周围以保持场地整洁。
    13定期(半年)排除举升机油缸积水,并检查油量,油量不足应及时加注相同牌号的压力油。同时应检查润滑、举升机传动齿轮及链条。

    二、常用工具
    1.钳子

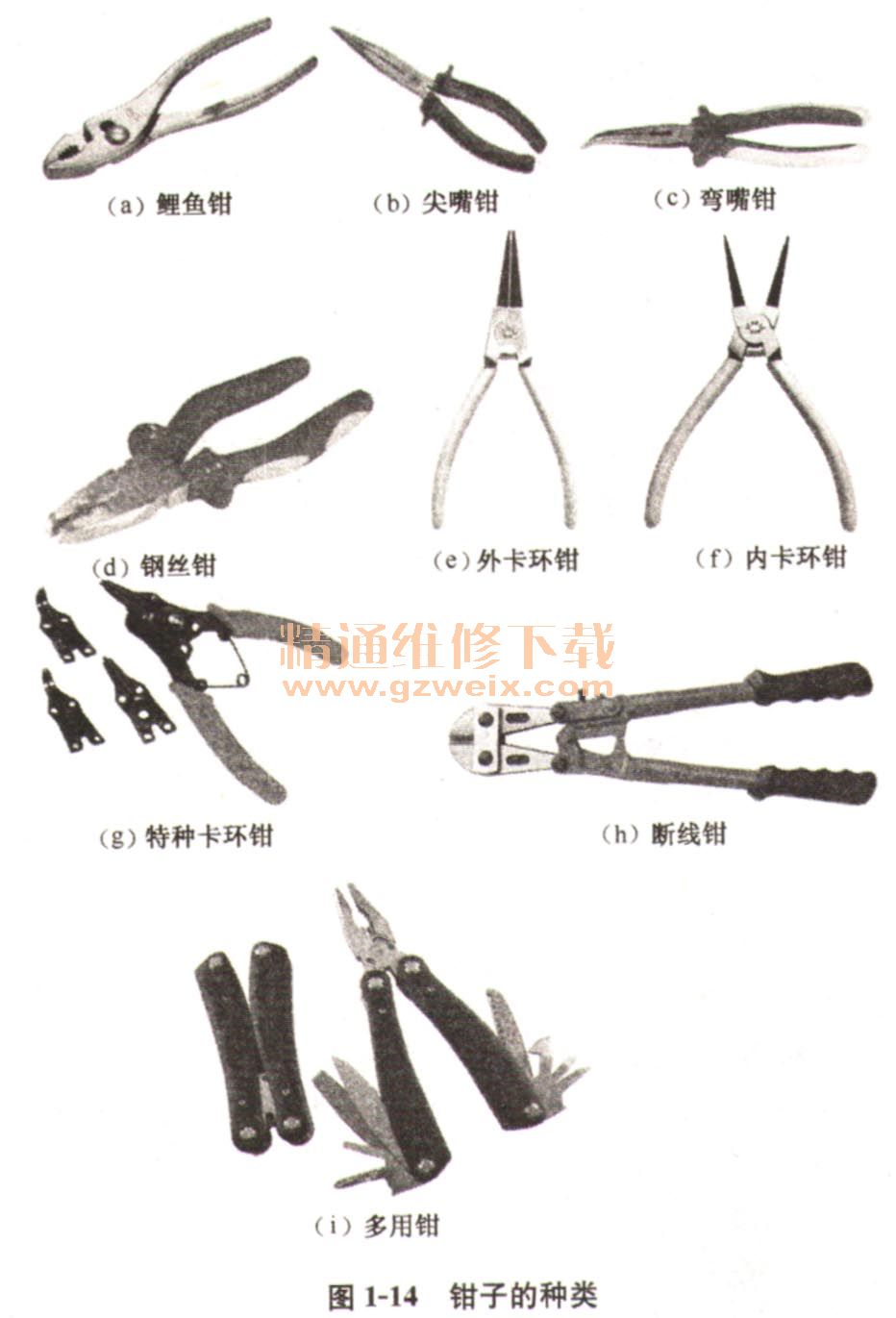

    (1)分类汽车维修作业中常用的钳子有鲤鱼钳、钢丝钳、尖嘴钳和弯嘴钳、断线钳、挡圈钳和多用钳等,典型钳子的实物如图1-14所示。钳子的规格一般以钳身长度来表示。

    (2)用途、用法与规格
    ①鲤鱼钳。鲤鱼钳可用来切割金属丝,弯扭小型金属棒料,夹持扁的或圆柱形小工件。按长度通常分为150mm、200mm、250mm三种。
    ②尖嘴钳与弯嘴钳。尖嘴钳与弯嘴钳能在较狭小的工件空间操作,不带刃口的只能夹捏工件,带刃口的能切剪细小零件,是修理仪表及电讯器材的常用工具。按长度分有130mm、160mm、180mm、200mm四种。
    ③钢丝钳。钢丝钳上带有旁刃口,除能夹持工件外,还能折断金属薄板以及切断直径较小的金属线。钳柄上套有橡胶绝缘套的钢丝钳多在带电的场合使用。按长度分有150mm、175mm、200mm三种。
    ④卡环钳。卡环钳有外卡环钳、内卡环钳、特种卡环钳等类型。卡环钳是专门用于拆装带有拆装孔的弹性挡圈。
    ⑤断线钳。断线钳能比较省力地剪断较粗的金属线材。常用的有750rnm、900mm两种规格。
    ⑥多用钳。多用钳是利用一组复合杠杆能产生很大夹紧力,兼有活动扳手、普通手钳和夹具的功能。
    (3)使用注意事项
    ①钳子的规格应与工件规格相适应,以免钳子小工件大造成钳子受力过大而损坏。
    ②使用前应先擦净钳子柄上的油污,以免工作时滑脱而导致事故。
    ③使用完应保持清洁,及时擦净。

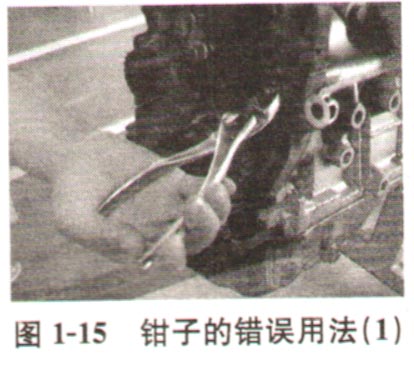

    ④如图1-15所示,严禁用钳子代替扳手拧紧或拧松螺栓、螺母等带棱角的工件,以免损坏螺栓、螺母等工件的棱角。

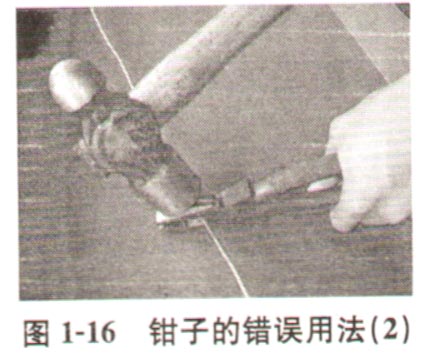

    ⑤使用钳子时,不允许用钳子切割过硬的金属丝,以免造成刃口损坏或钳体损坏,如图1-16所示。

    ⑥使用时,不允许用钳柄代替撬棒撬物体,以免造成钳柄弯曲、折断或损坏,也不可以用钳子代替锤子敲击零件。
    2.螺钉旋具
    (1)分类螺钉旋具的种类有一字旋具、十字旋具、花键头旋具等,如图1-17所示。

    (2)用途、用法与规格
    ①一字旋具。主要用于拆装一字槽的螺钉、木螺钉等。常以钢杆部分的长度来区分,其常用的规格有50mm、75mm、125mm、150mm等几种。
    ②十字旋具。专用于拆装十字槽口的螺钉。按十字口的直径可分为2~2. 5mm、3~5mm、5. 5~8mm、10~12mm四种规格。
    ③花键头旋具。是一种使用简便的旋具与较高夹紧力的套筒相结合的工具。适用于在空间受到限制的安装位置处,拆装小螺母或螺钉。
    (3)使用注意事项
    ①旋具有木柄和塑料柄之分,塑料柄具有一定的绝缘性,适宜电工使用。
    ②使用前应先擦净旋具柄和口端的油污以免工作时滑脱而发生意外。

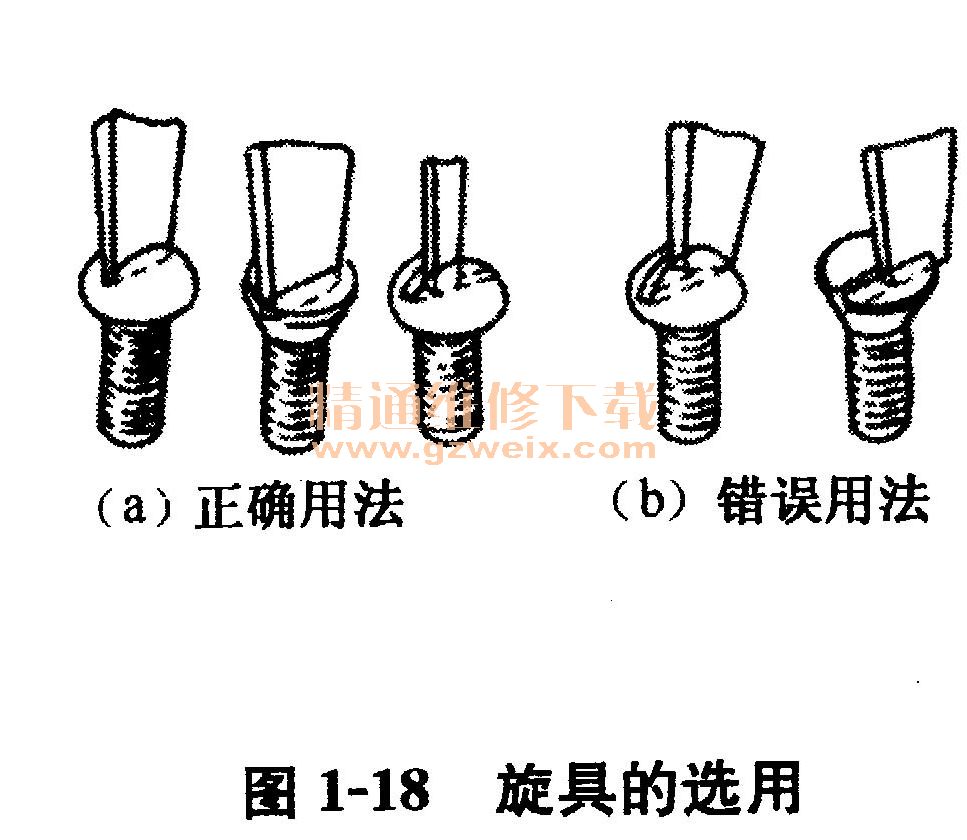

    ③选用的旋具口端应与螺栓(钉)上的槽口相吻合,如图1-18a所示。

    若旋具口端太薄易折断,太厚不能完全嵌入槽口内,而易使旋具口和螺栓(钉)槽口损坏,如图1-18b所示。
    ④使用时,不允许将工件拿在手上用旋具拆装螺栓(钉),以免旋具从槽口中滑出伤手。

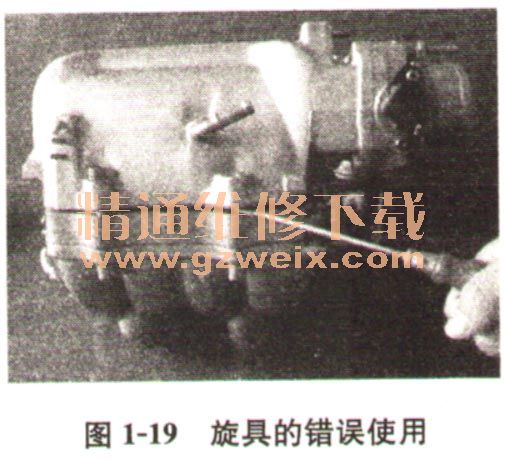

    ⑤如图1-19所示,使用时,不可用旋具当撬棒或纂子使用,除夹柄螺钉旋具外,不允许用锤子敲击旋具柄。

    ⑥不允许用扳手或钳子扳转旋具口端的方法来增大扭力,以免使旋具发生弯曲或扭曲变形。
    ⑦正确的握持方法应以右手握持旋具,手心抵住旋具柄端,让旋具口端与螺栓(钉)槽口处于垂直吻合状态。当开始拧松或最后紧时,应用力将旋具庄紧后再用手腕力按需要的力矩扭转旋具。当螺栓(钉)松动后,即可使手心轻压住旋具柄,用拇指、中指和食指快速扭转。使用较长的螺钉旋具时,可用右手压紧和转动旋具柄,左手握在旋具柄中部,防止旋具滑脱,以保证安全工作。
