四、离合器的检修

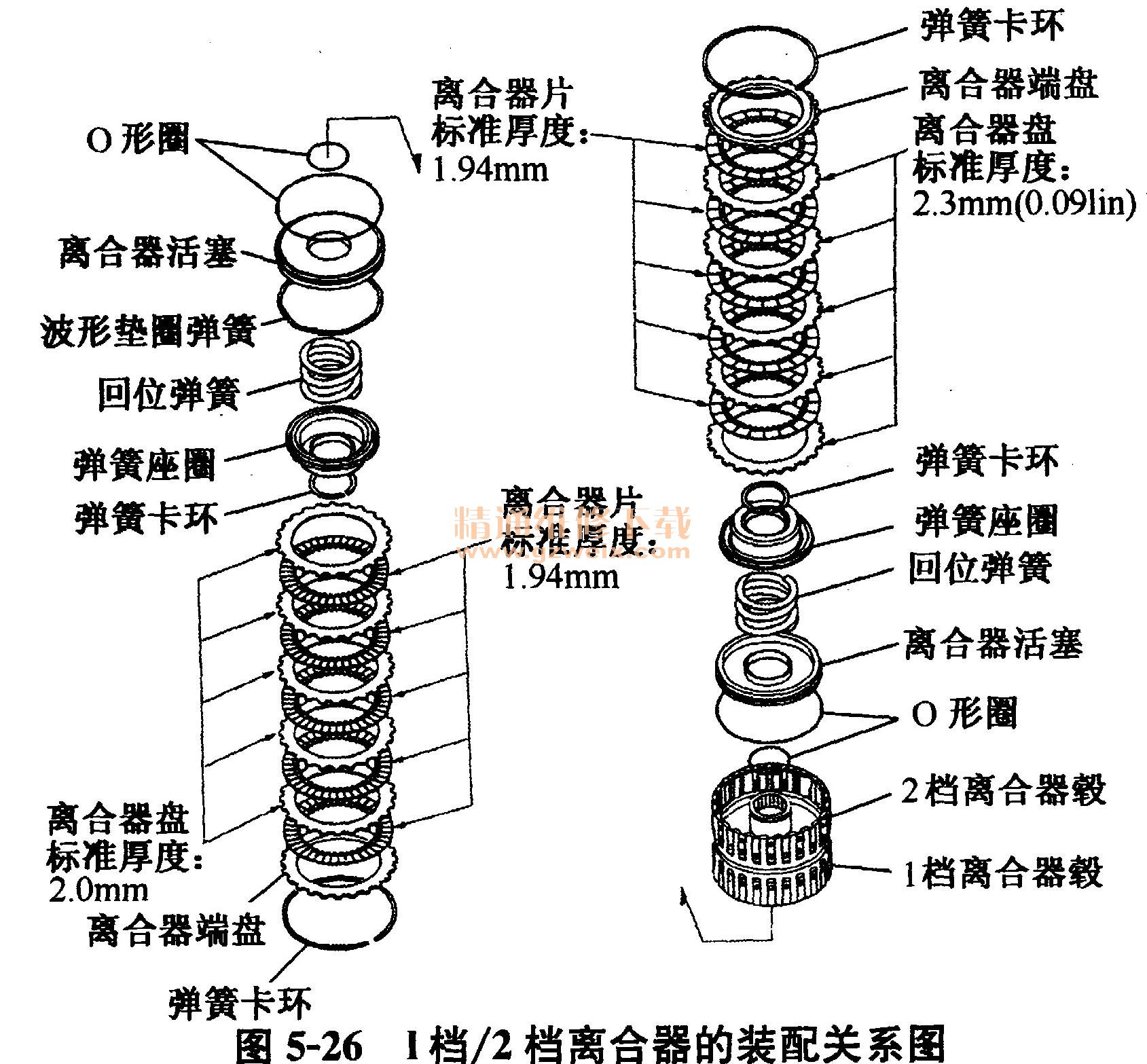

    1. 1档／2档离合器的结构
    1档与2档离合器位于副轴中部，两者的离合器毂制成一体，两者的离合器片等元件相背安装。1档／2档离合器的装配关系图如图5-26所示。

    2.3档／4档离合器的结构

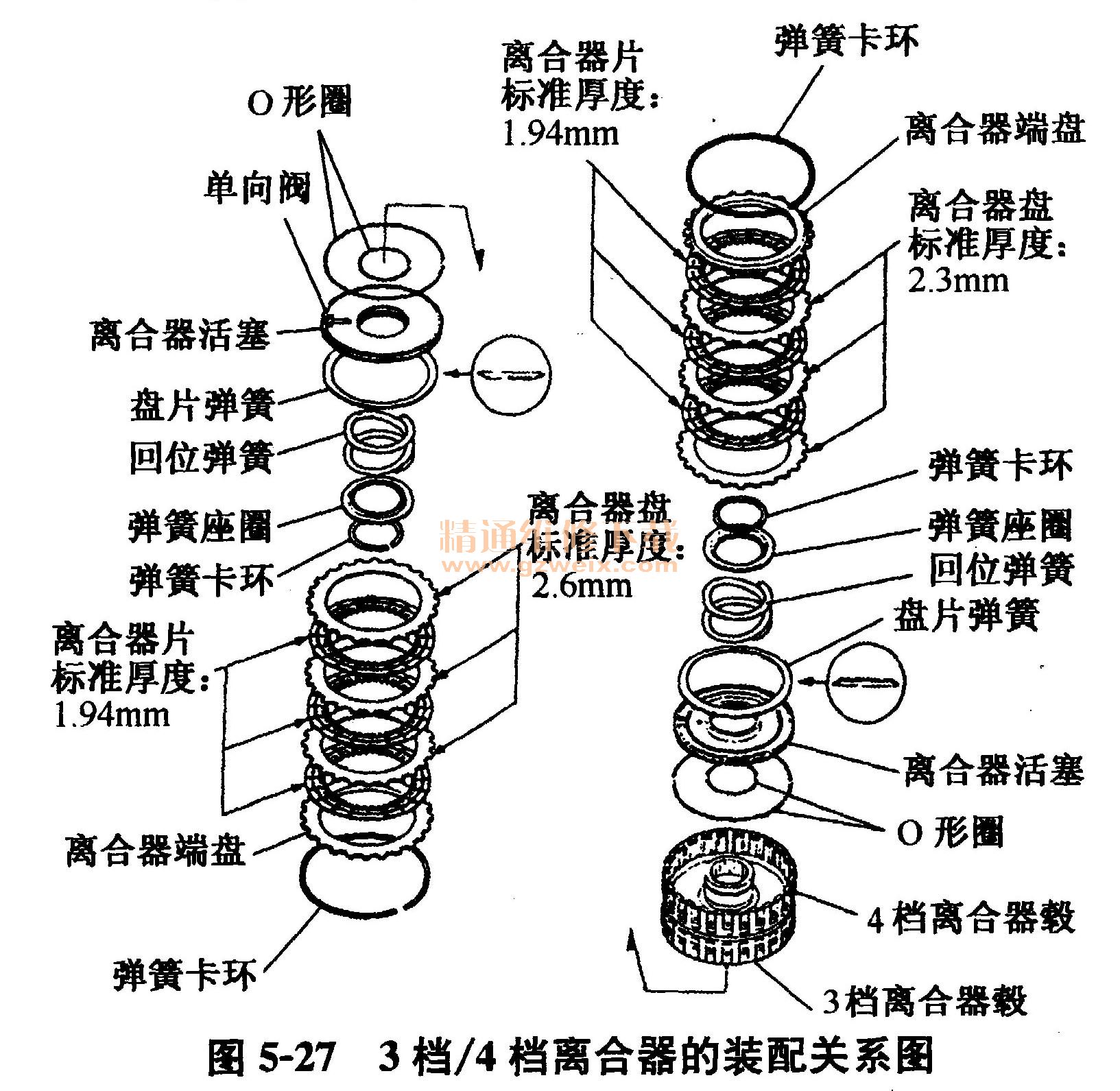

    3档与4档离合器位于主轴中部，两者的离合器毂制成一体，两者的离合器片等元件相背安装。3档／4档离合器的装配关系图如图5-27所示。

    3．离合器的分解

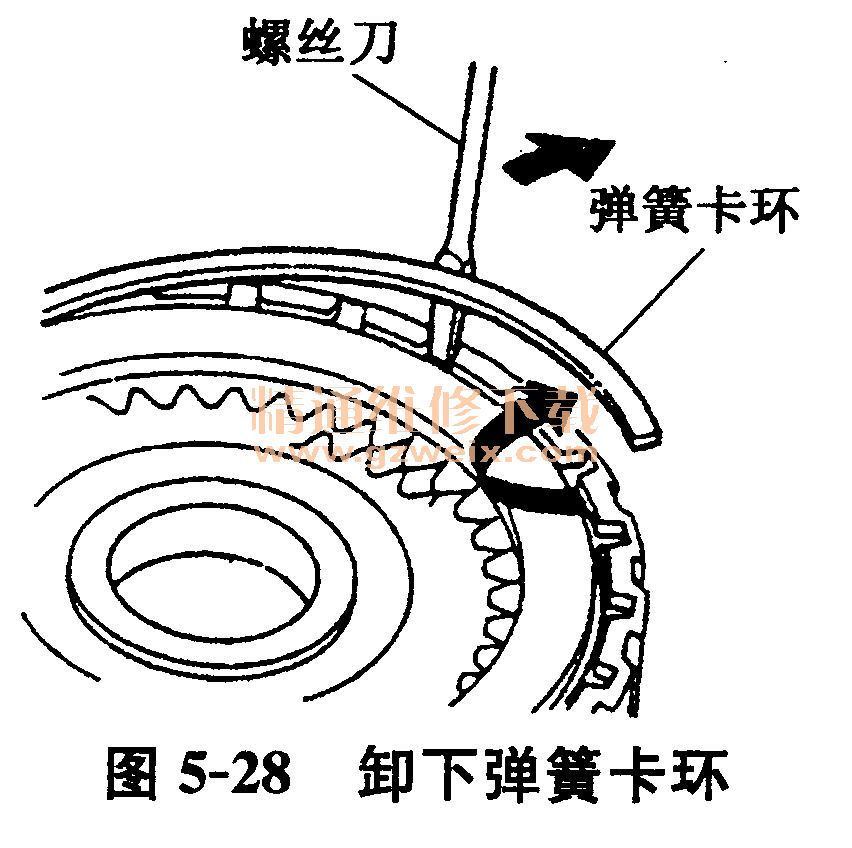

    ①如图5-28所示，卸下弹簧卡环，然后拆下离合器端板、离合器片和离合器隔板。

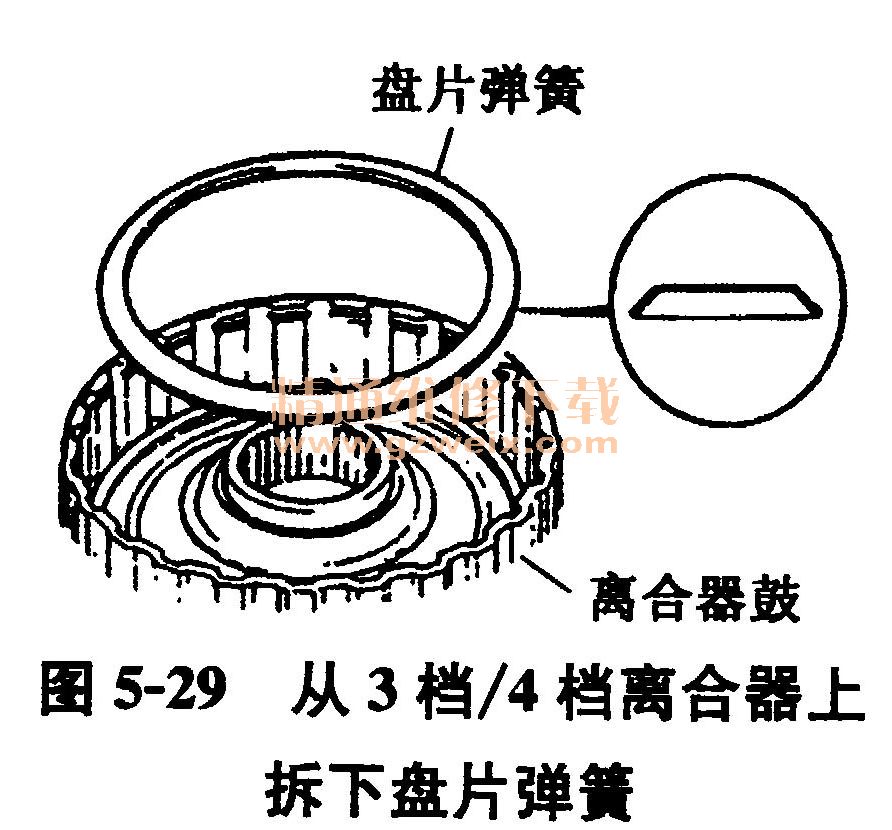

    ②如图5-29所示，从3档／4档离合器上拆下盘片弹簧。

    ③如图5-30所示，从1档离合器上拆下波形垫圈弹簧。

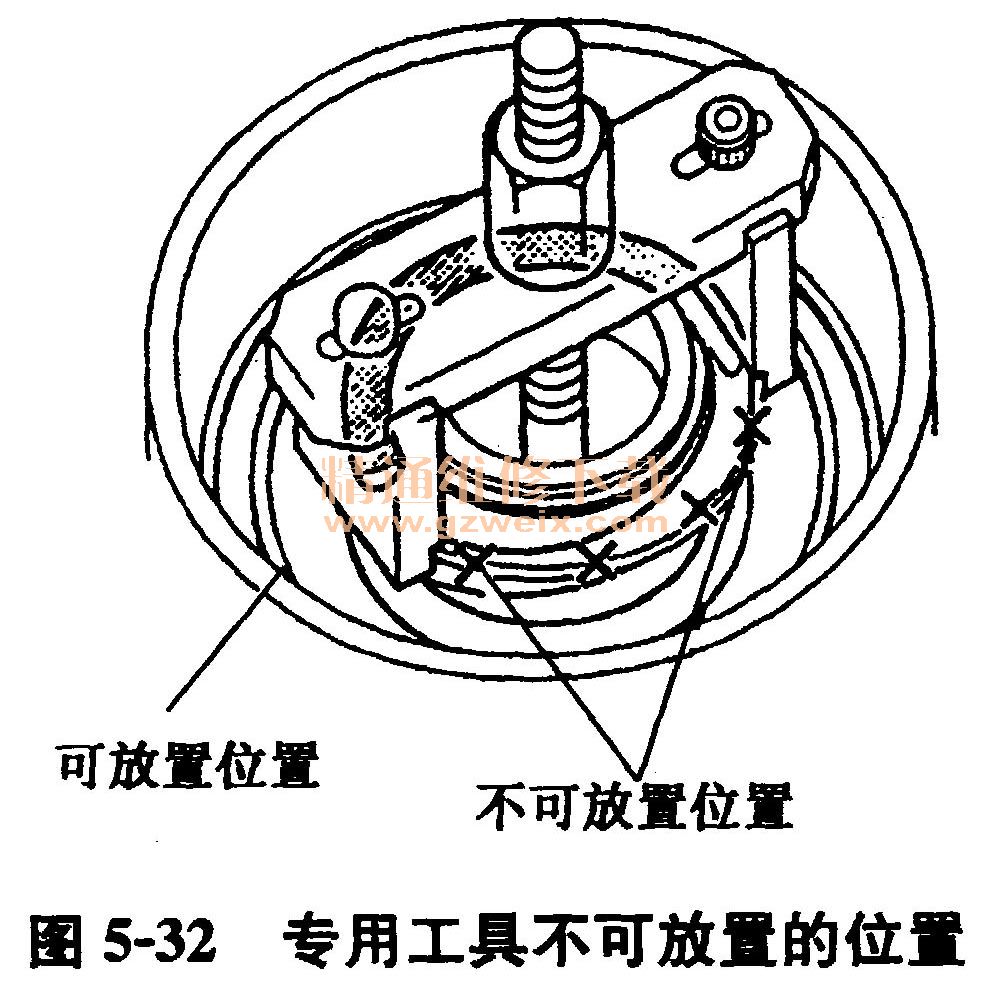

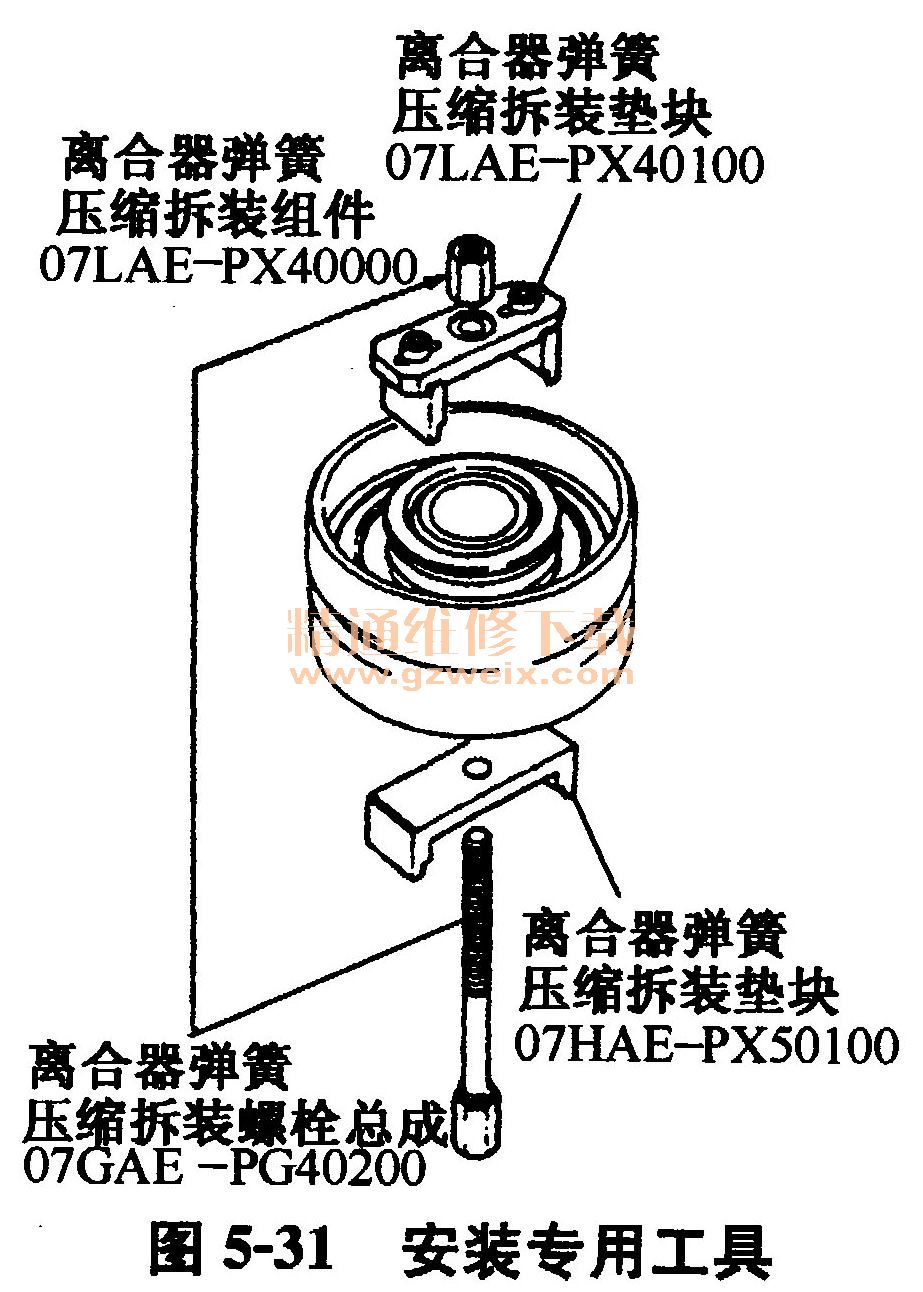

    ④如图5-31所示，安装专用工具。特别提醒：如果专用工具的任何一端放置在弹簧座圈未被复位弹簧支撑的部位，则该座圈将被损坏，专用工具不可放置的位置如图5-32所示。



    ⑤确认专用工具已被调节到与3档和4档离合器弹簧座圈完全接触。

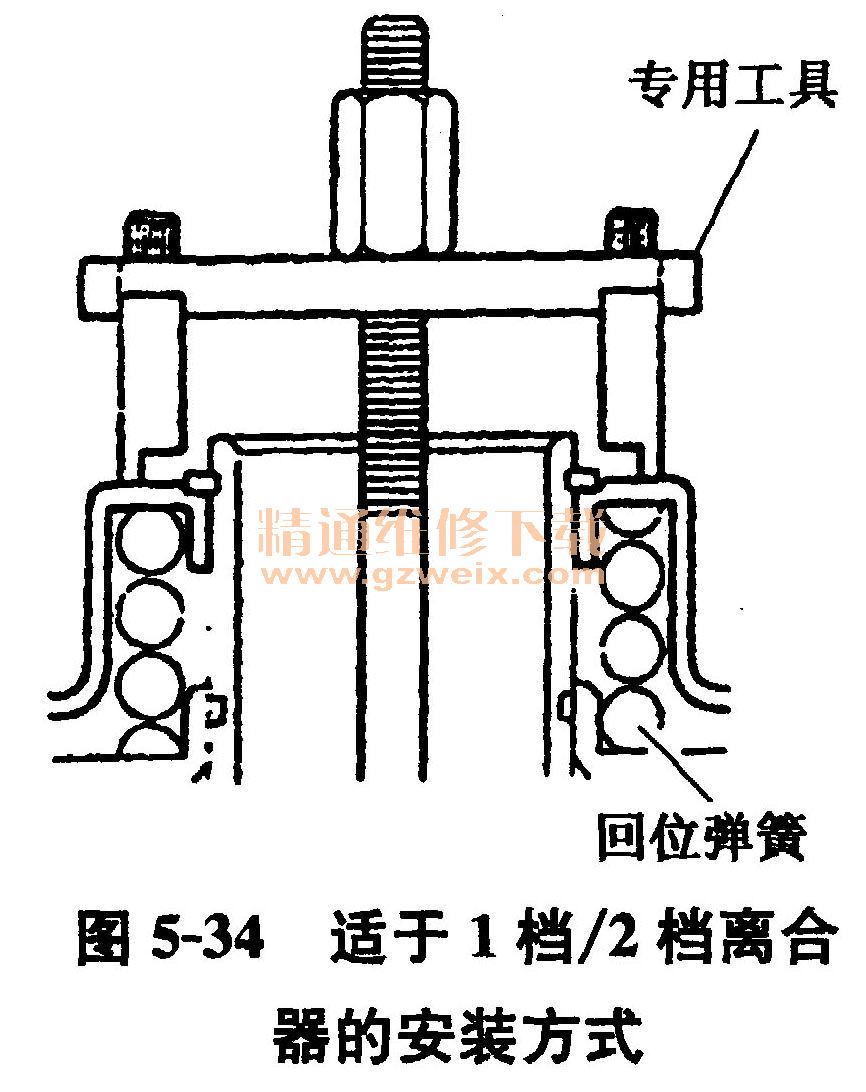

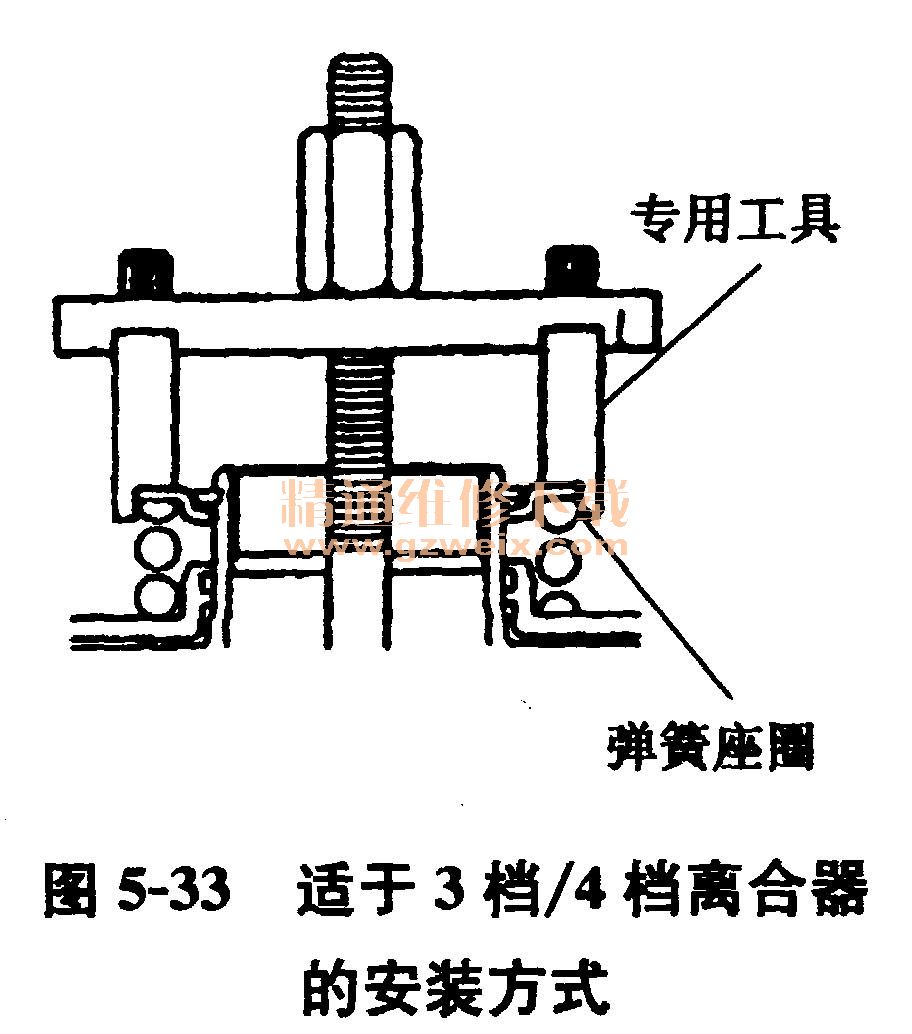

    ⑥以使用专用工具对离合器回位弹簧施加作用力的方式，将专用工具放置在1档和2档离合器弹簧座圈上，适用于3档／4档离合器的安装方式如图5-33所示，适用于1档／2档离合器的安装方式如图5-34所示。

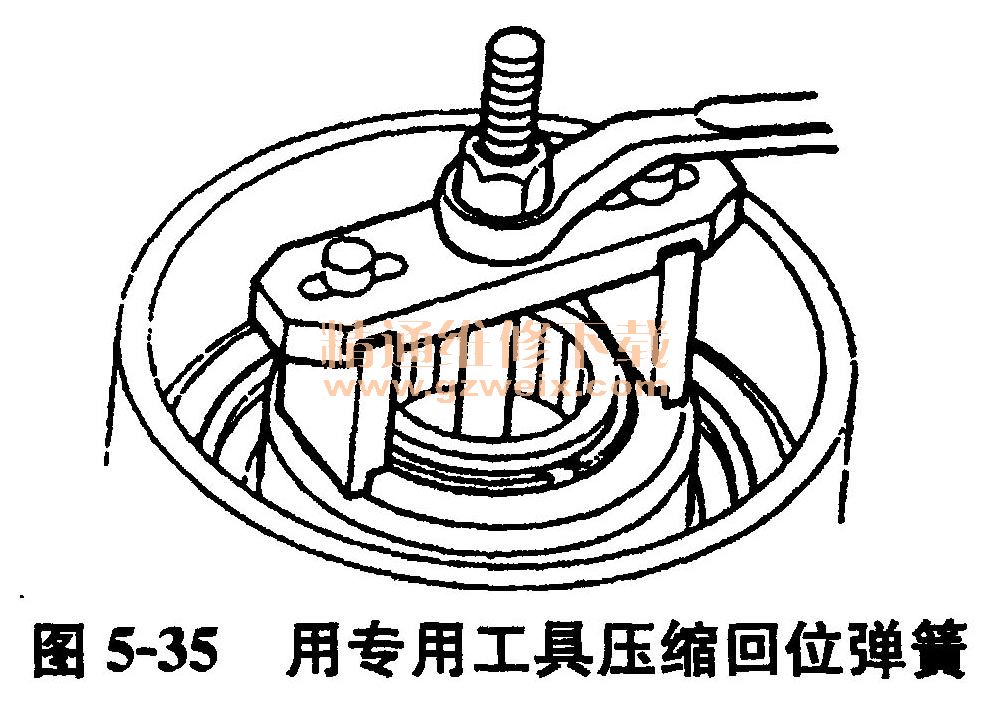

    ⑦如图5-35所示，使用专用工具压缩回位弹簧。

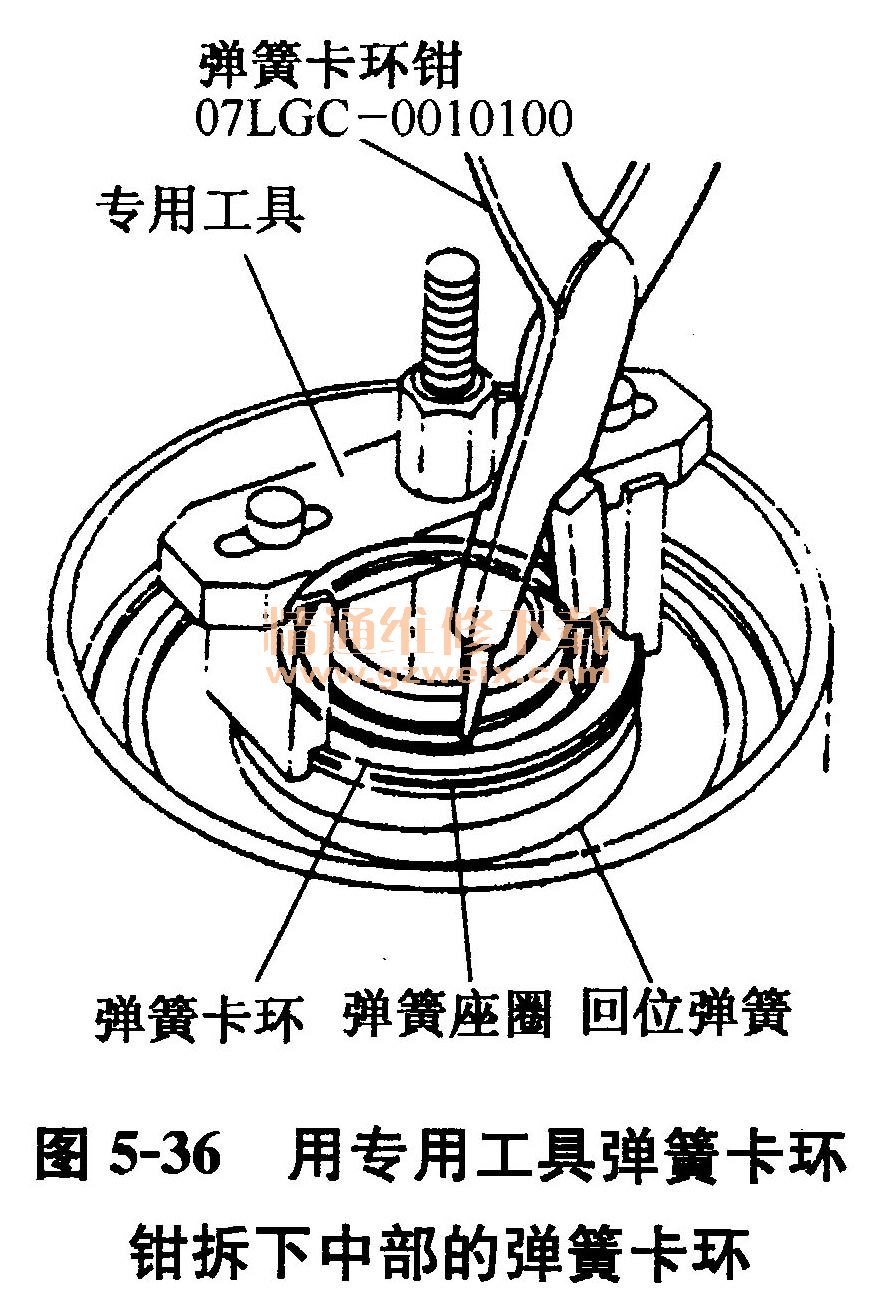

    ⑧如图5-36所示，使用专用工具弹簧卡环钳（07LGC -0010100）下中部的弹簧卡环。然后拆下专用工具、弹簧座圈和回位弹簧等。

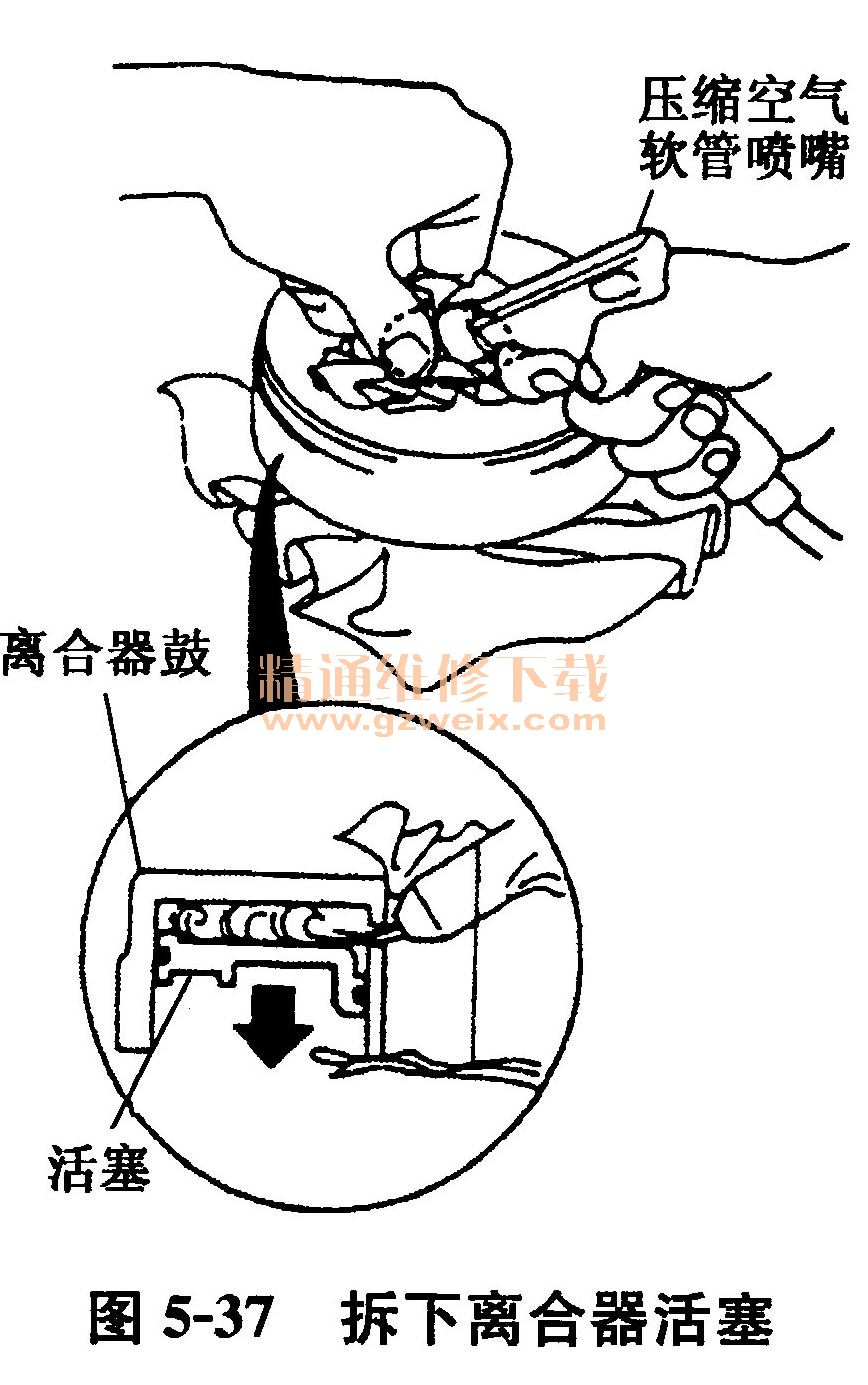

    ⑨使用维修用布从中孔包住离合器毂，再用压缩空气吹通油液通道，以拆下离合器活塞，在施加压缩空气的同时应用指尖抵住另一端，如图5-37所示。

    ⑩用游标卡尺，按1档／2档和3档／4档离合器装配关系图所注要求检查各离合器片和离合器盘的厚度，如不符合要求，则应予更换。

    4．离合器的组装
    ①使用溶剂或化油器清洗剂彻底清洗所有的零部件，然后用压缩空气吹干。
    ②用压缩空气吹净所有的通道。
    ③安装前，要对所有的零部件施加ATF油使其润滑。

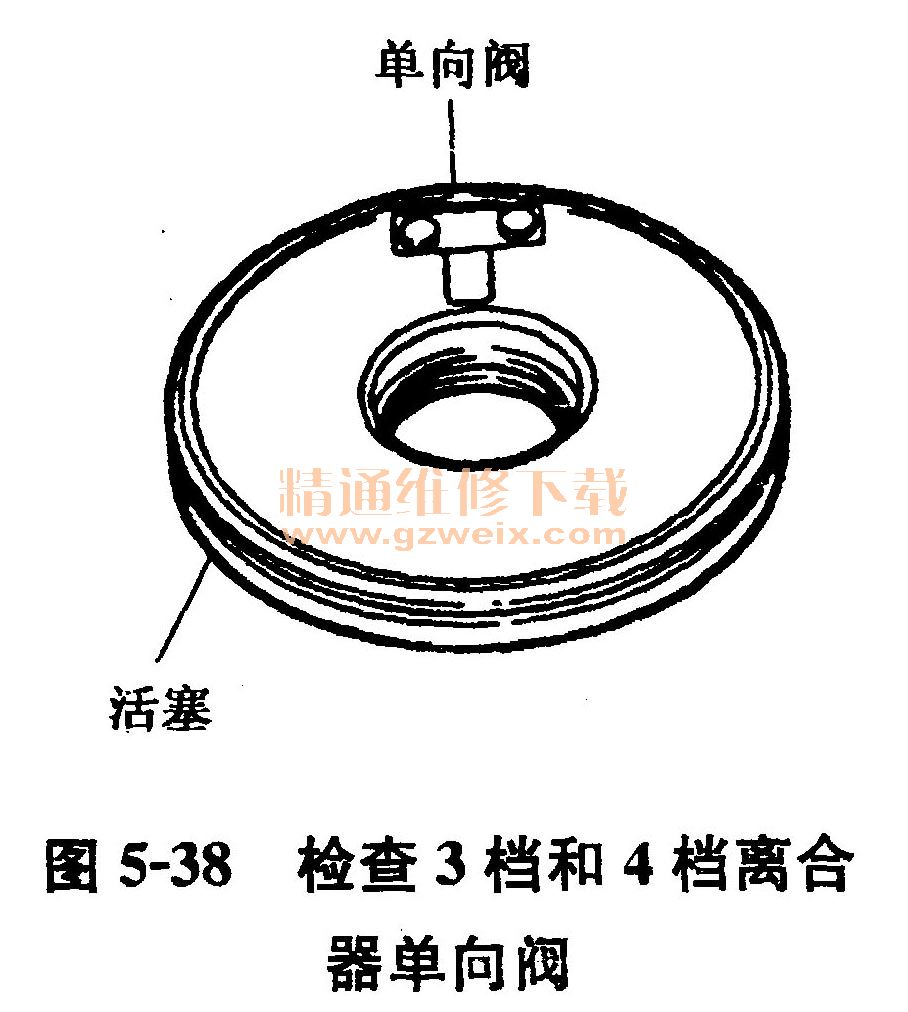

    ④如图5-38所示，检查3档和4档离合器单向阀，如果松动，则更换活塞。

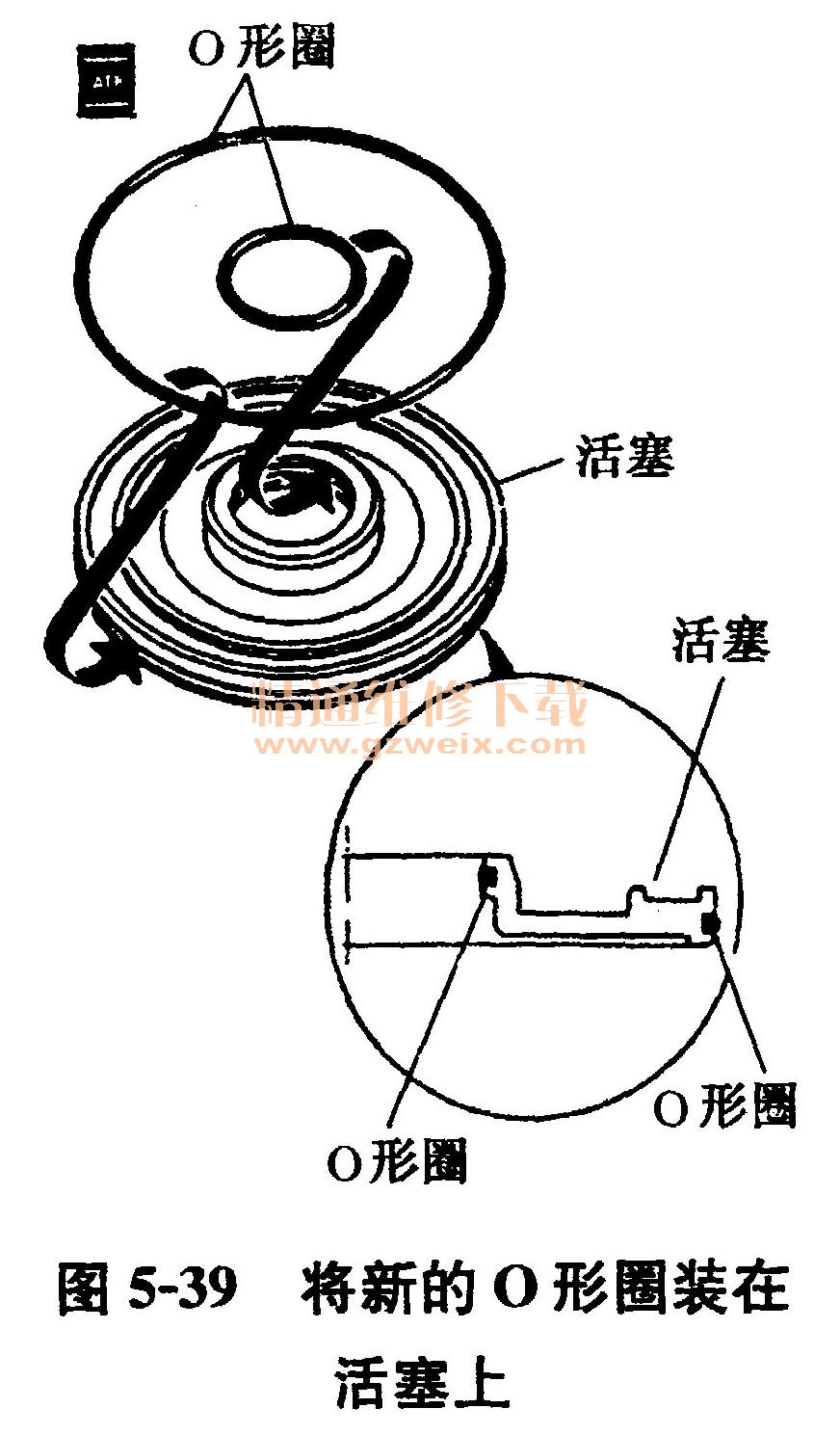

    ⑤如图5-39所示，将新的O形圈装在活塞上。

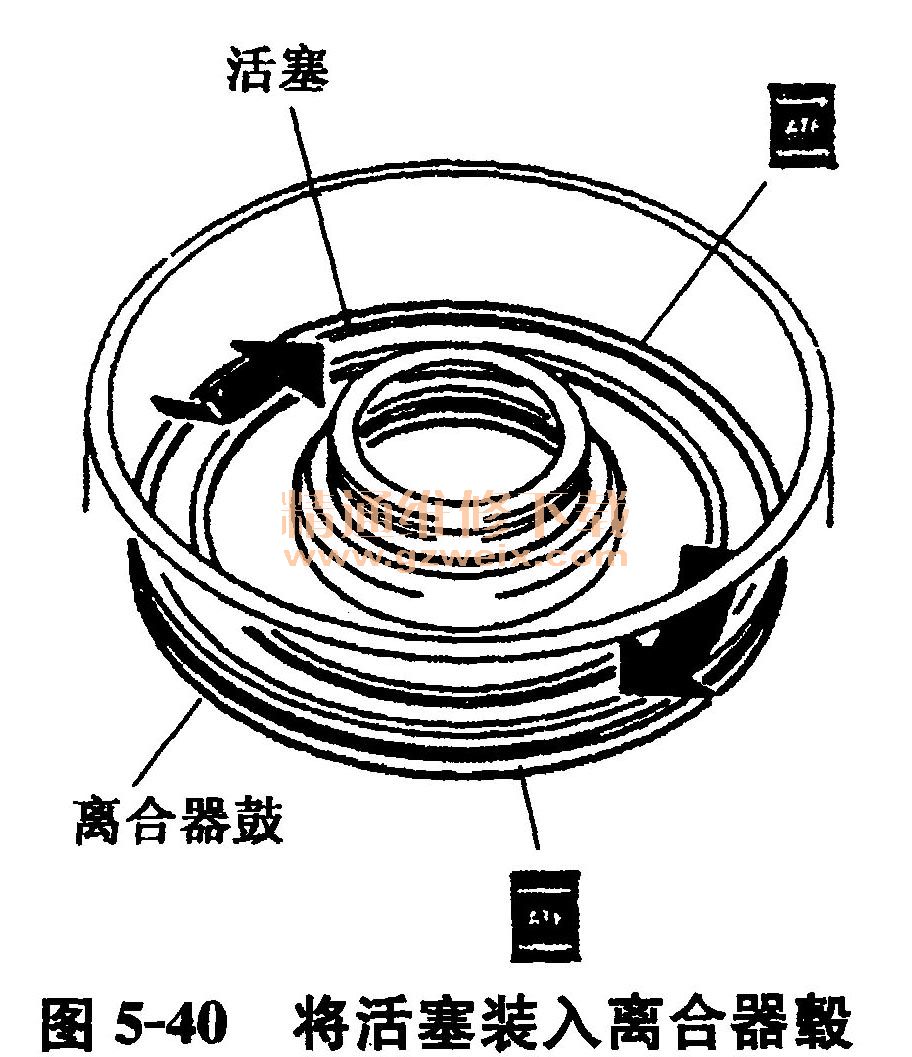

    ⑥如图5-40所示，将活塞装入离合器毂，加压并转动以保证其正确就位。安装前，应用ATF润滑活塞O形圈。

    注意：不要因安装活塞而过度压紧O形圈。

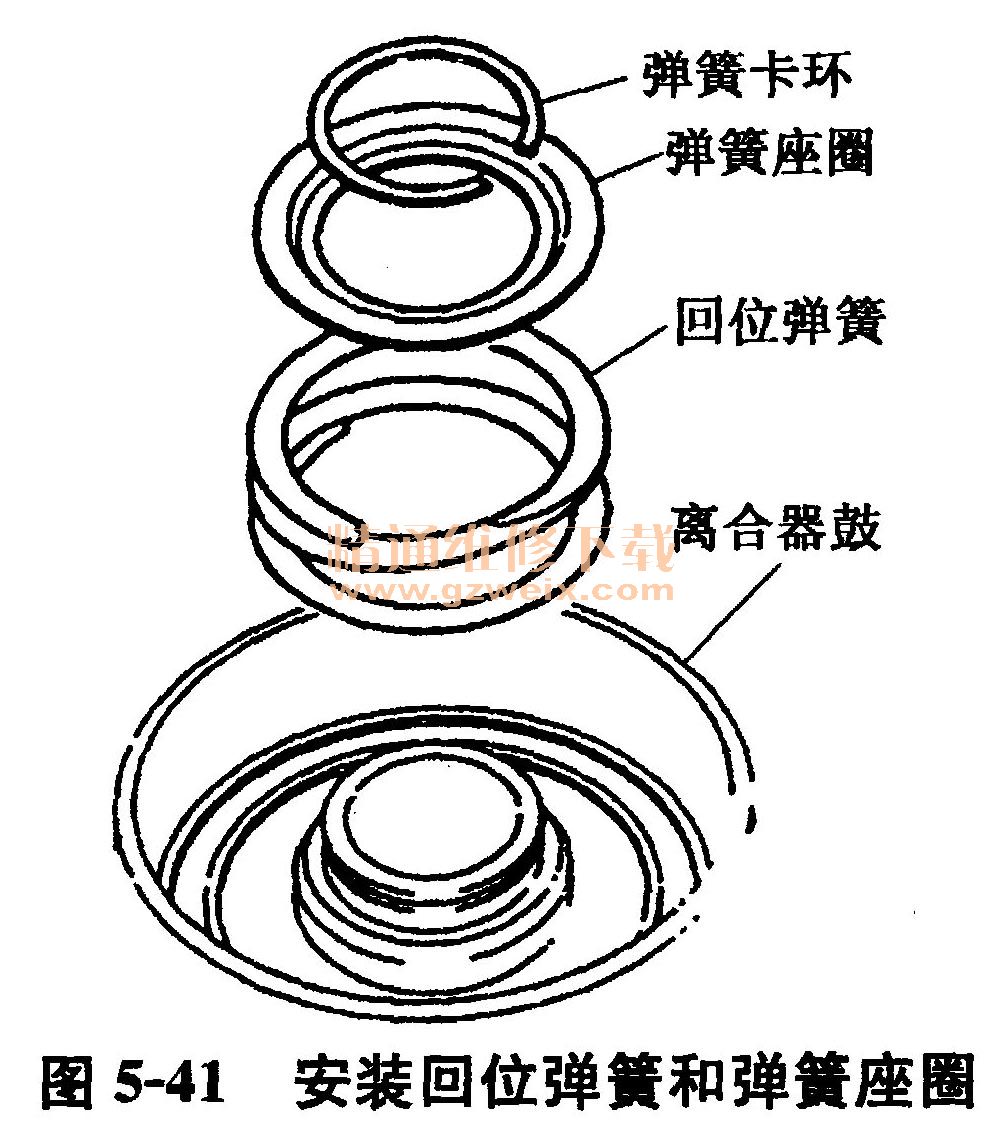

    ⑦如图5-41所示，安装回位弹簧和弹簧座圈，将弹簧卡环卡在座圈上。

    ⑧安装专用工具。特别提醒：如果专用工具的任何一端放置在弹簧座圈未被复位弹簧支撑的部位，则该座圈将被损坏。
    ⑨确认专用工具已被调节到与3档和4档离合器弹簧座圈完全接触。
    ⑩以使用专用工具对离合器回位弹簧施加作用力的方式，将专用工具放置在1档和2档离合器弹簧座圈上。
    11使用专用工具压缩回位弹簧。

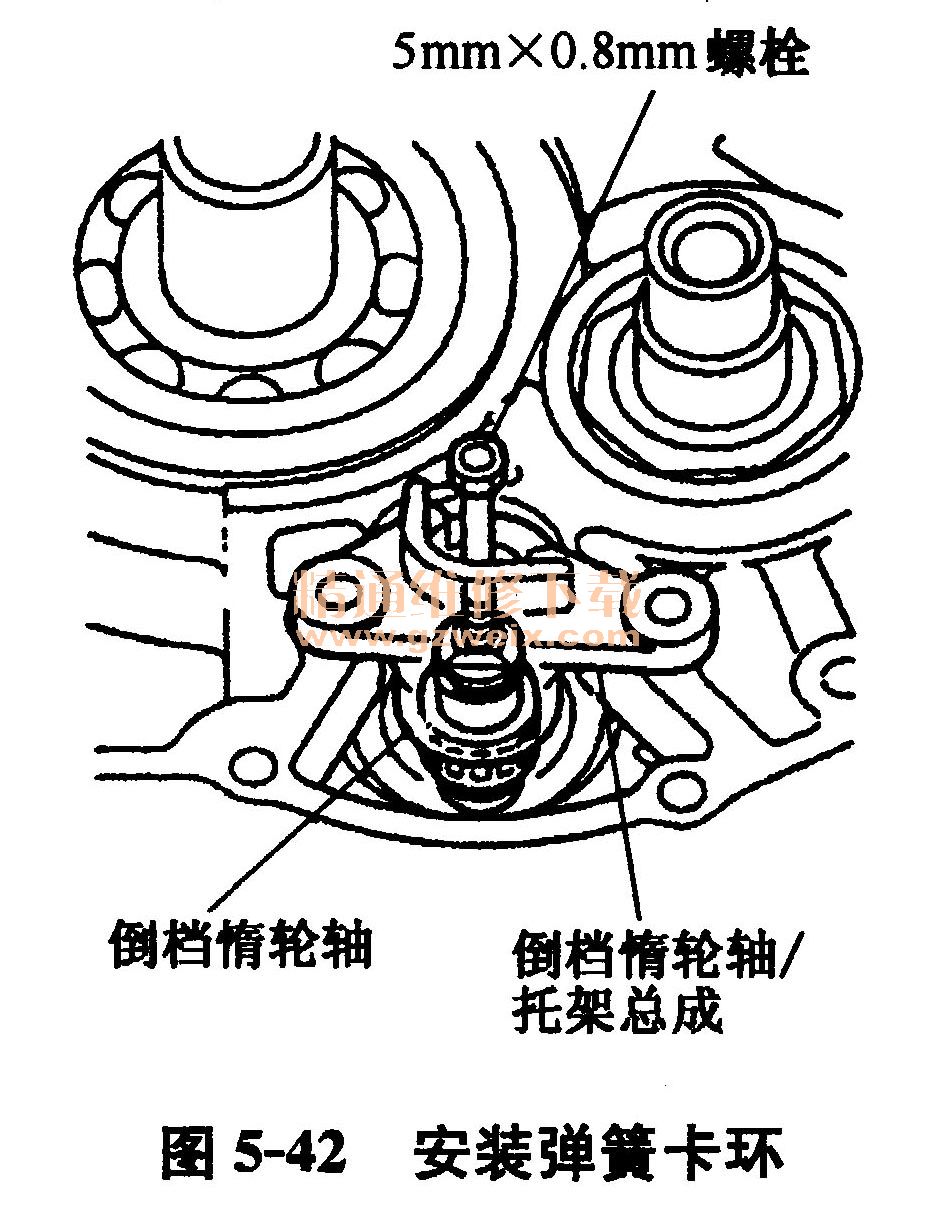

    12如图5-42所示，安装弹簧卡环。

    13取下专用工具。

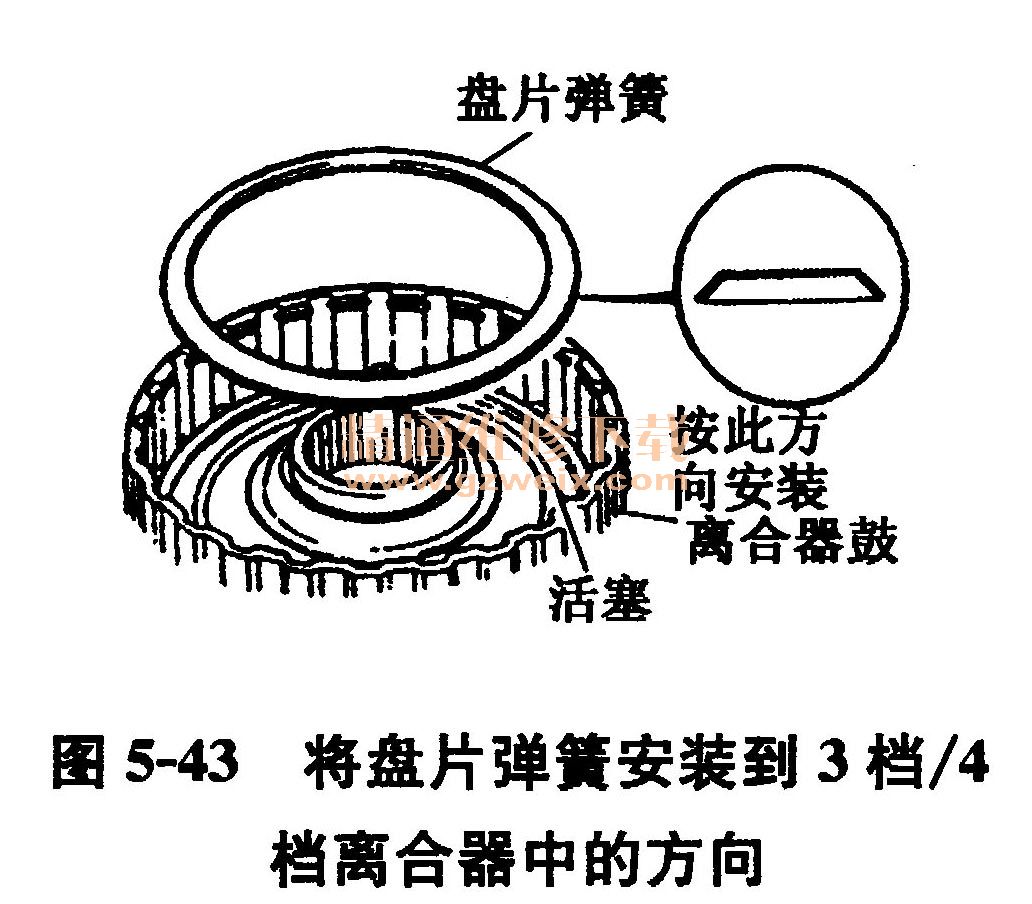

    14按照图5-43所示方向将盘片弹簧安装到3档／4档离合器中。

    15将波形弹簧安装到1档离合器中。
    16将离合器片全部浸泡在ATF中至少30min，安装离合器隔板和离合器片之前，应确认离合器毂中没有其他异物。

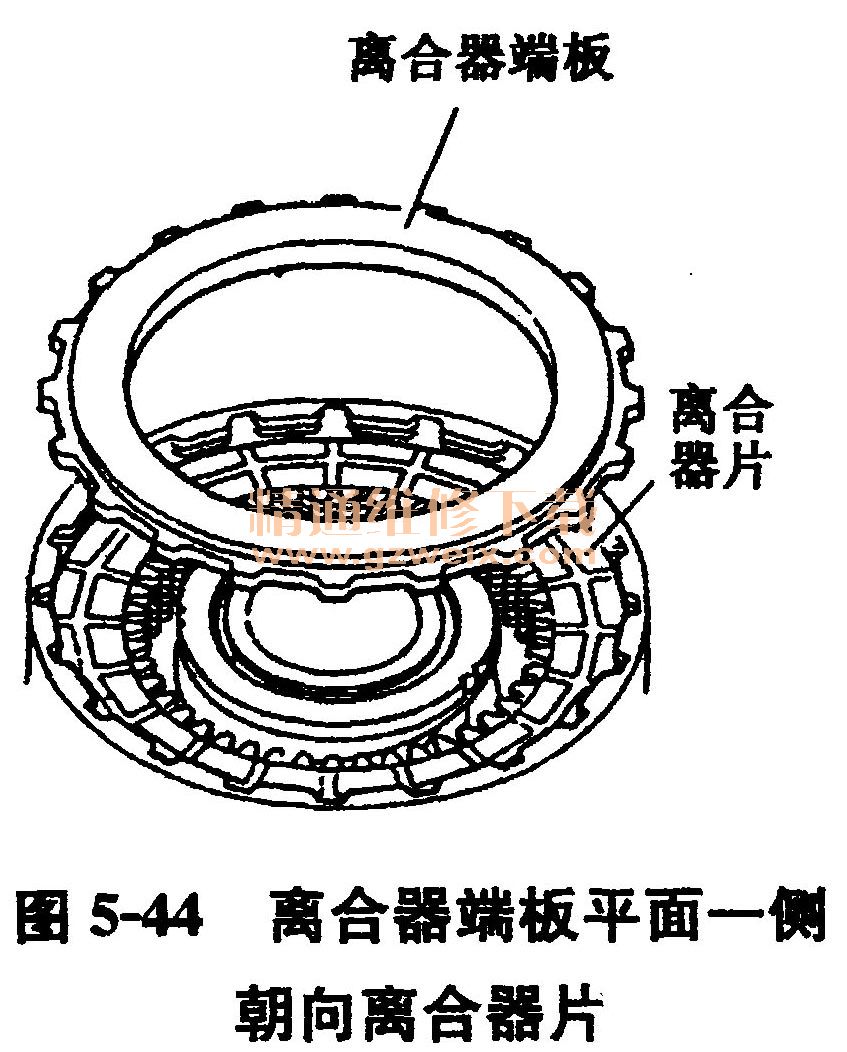

    17首先安装离合器隔板，然后交替装上离合器隔板和离合器片。注意：安装离合器端板时应将端片平面一侧朝向离合器片，如图5-44所示。

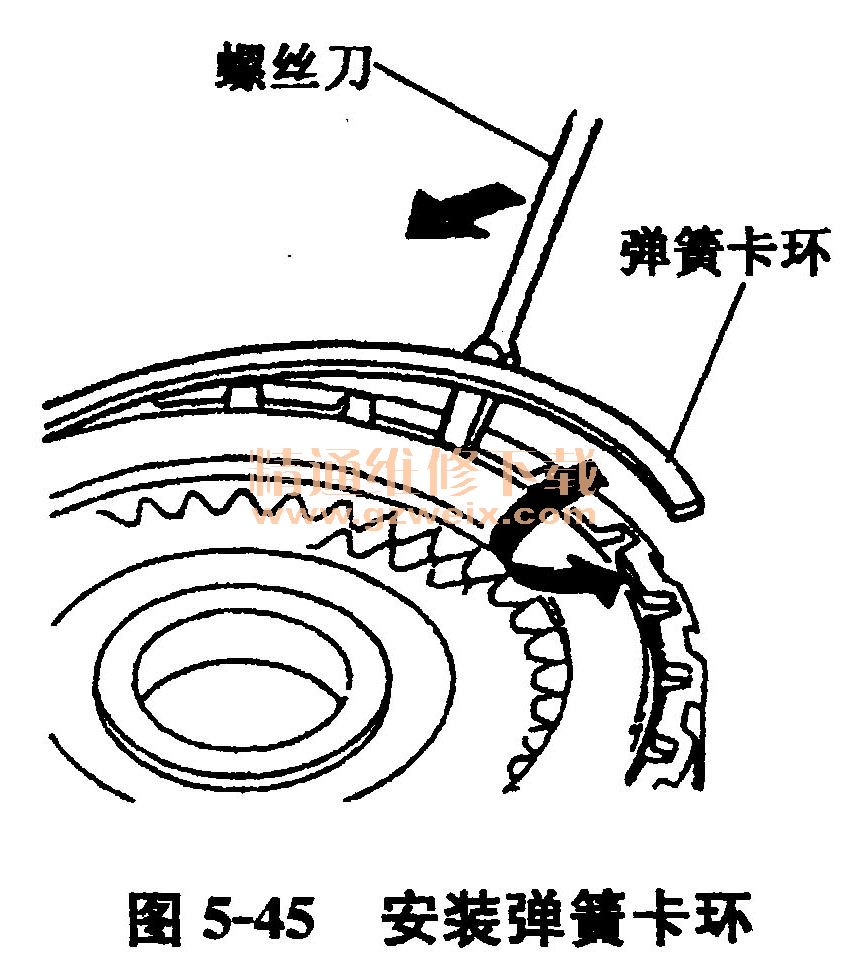

    18如图5-45所示，安装弹簧卡环。

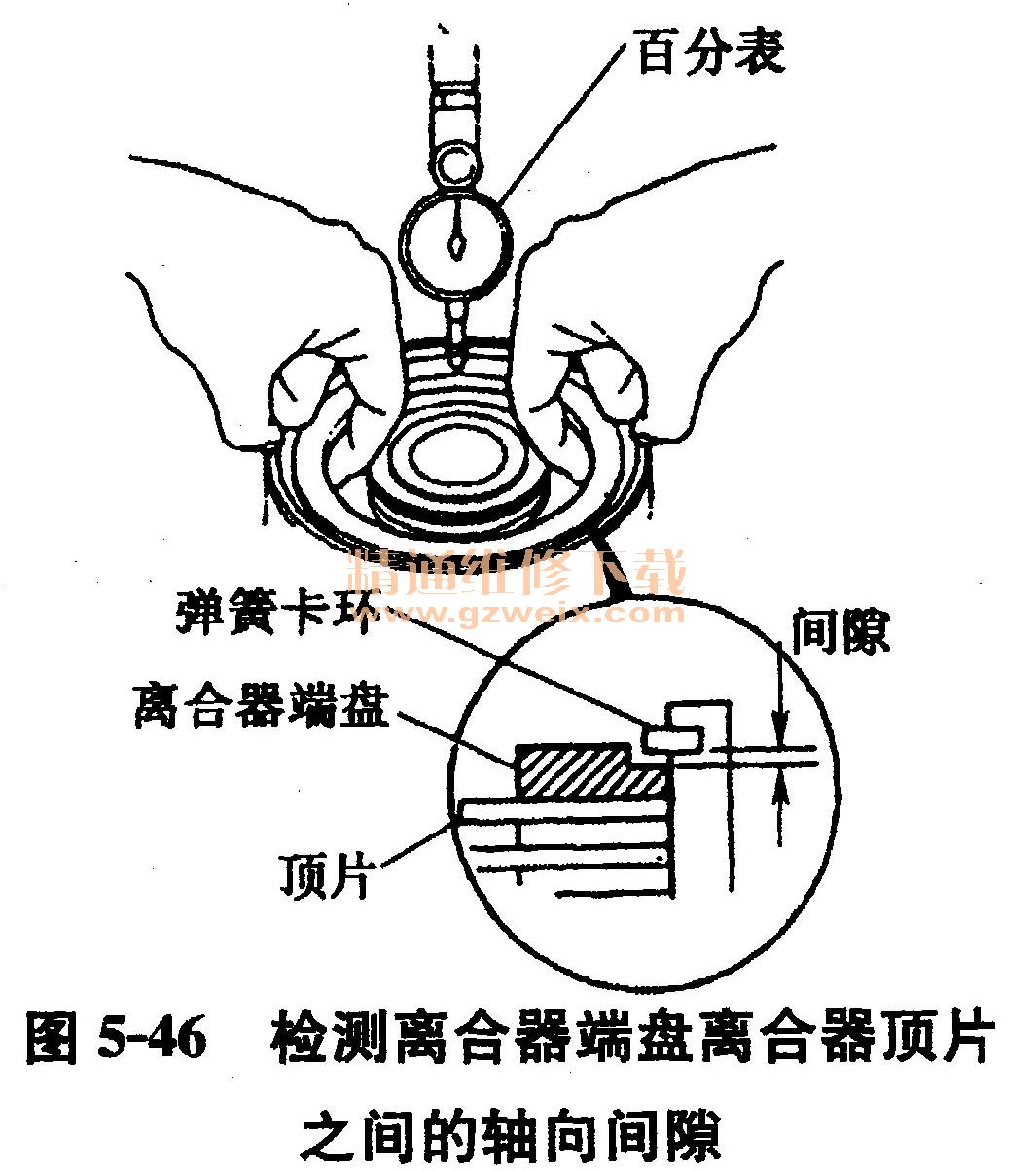

    19如图5-46所示，使用百分表检测离合器端盘和其相邻的离合器片（顶片）之间的轴向间隙，上、下移动端板，在离合器端板下降时将百分表调零，然后将端板升至弹簧卡环处，离合器端板移动的距离就是离合器端板和顶片之间的间隙（至少测3处，取平均值）。离合器端板和顶片之间的间隙的维修极限：1档离合器为1. 15～1. 35mm;2档离合器为0.7～0. 9mm; 3档离合器为0. 6 ～ 0. 8mm; 4档离合器为0. 4～0. 6mm。

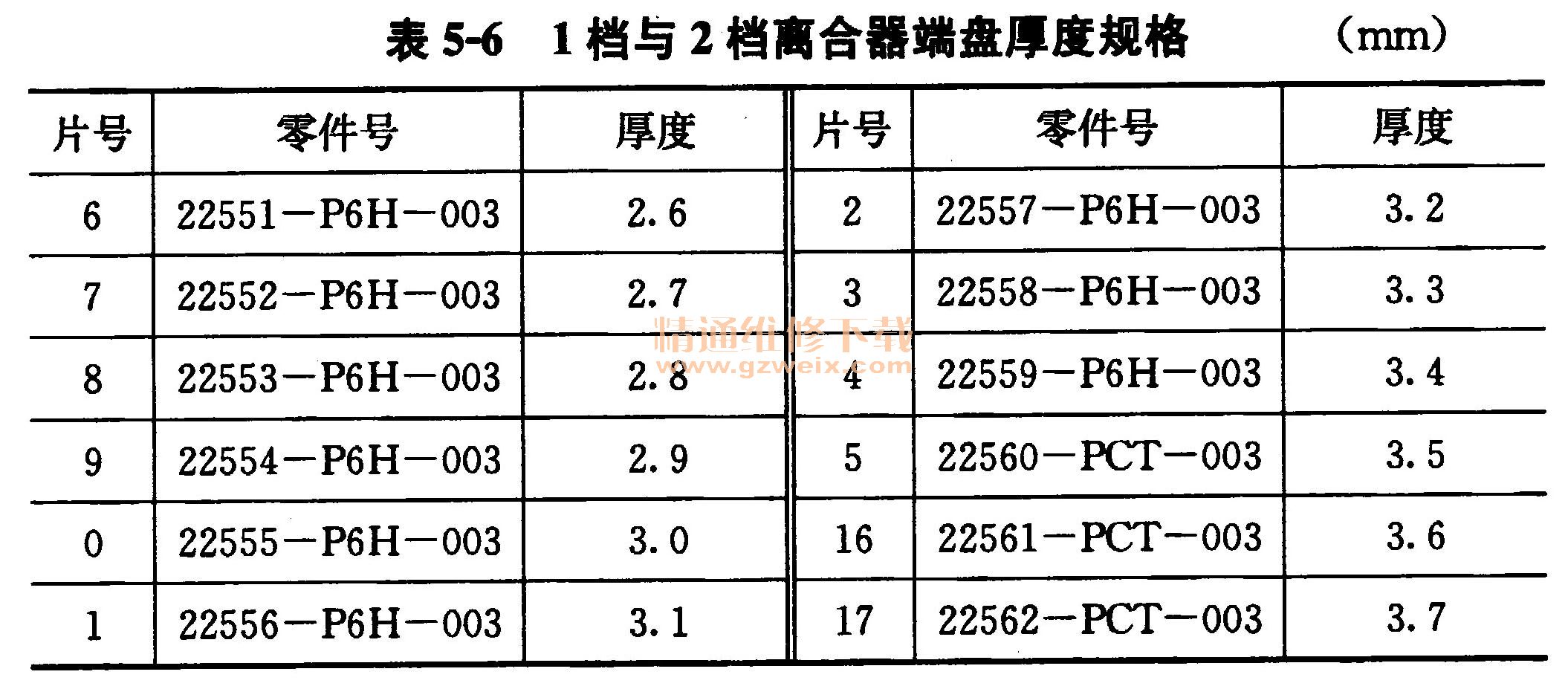

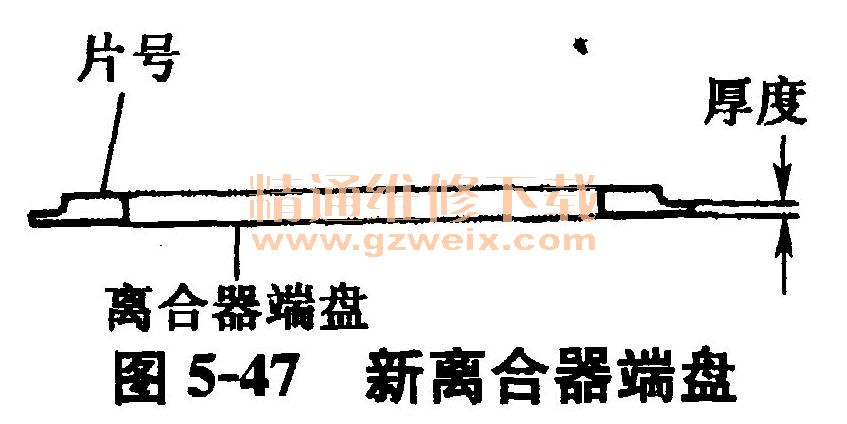

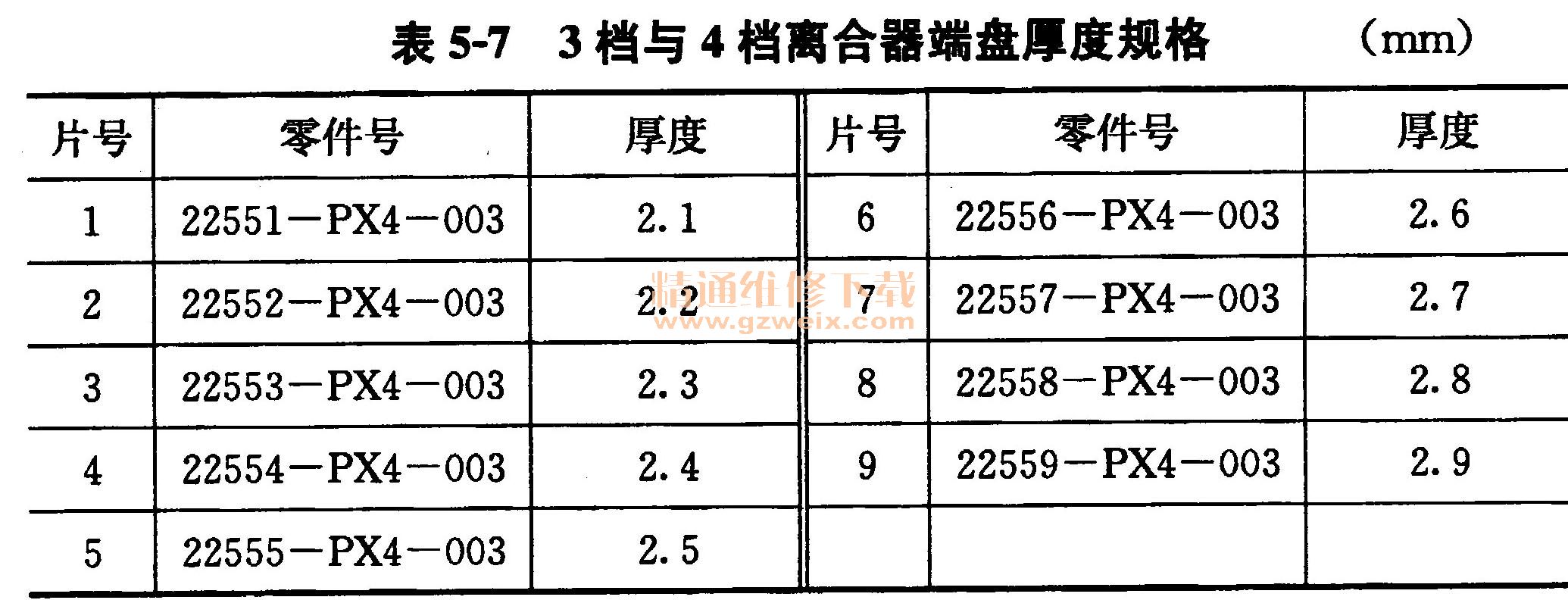

    如果被测间隙超过极限值，则可从表5-6和表5-7中选择一合适厚度的新离合器端盘（如图5-47所示）进行更换，并重复上述检查。如果使用最厚的离合器端盘仍不能满足要求，则需更换离合器片和离合器隔盘。
