新手篇—看图轻松学会修汽车自动变速器
来源:本站整理  作者:佚名  2015-01-04 09:32:47

    二、换档执行元件和行星齿轮机构的调整
    换档执行元件和行星齿轮机构有4处间隙需要调整,分别是倒档制动器B1间隙、2档和4档制动器B2间隙、行星架间隙和离合器K1和K2之间的间隙。
    1.调整行星架
    (1)行星齿轮机构部件分解图行星齿轮机构部件分解图如图4-32所示,调整行星架时,不需装上调整垫片17。

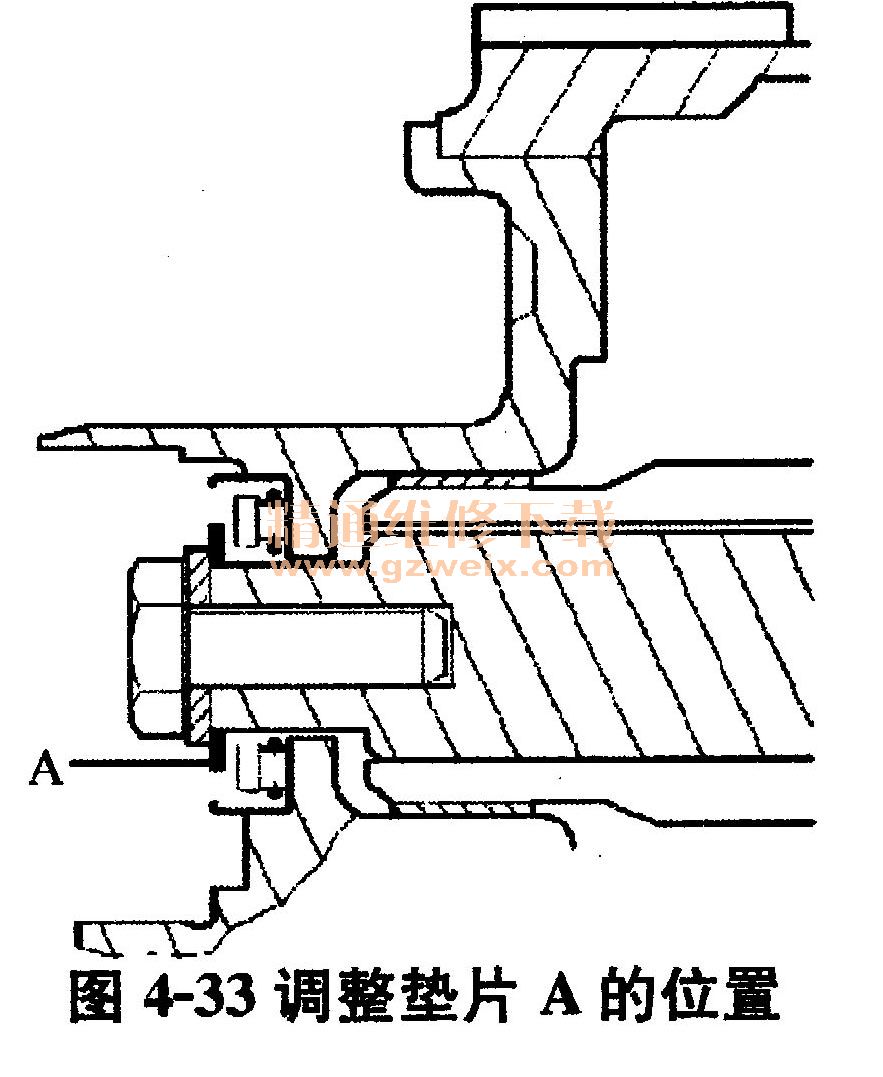

(2)确定调整垫片A的厚度调整垫片A的位置如图4-33所示。

    ①调整行星架时,将所有部件(见图4-32中的部件2~16)装入变速器壳体。
    ②将旋具插入大太阳轮孔内,以便紧固小输入轴螺栓。
    ③装上带垫圈的小输入轴螺栓,不用装调整垫片,如图4-34所示。

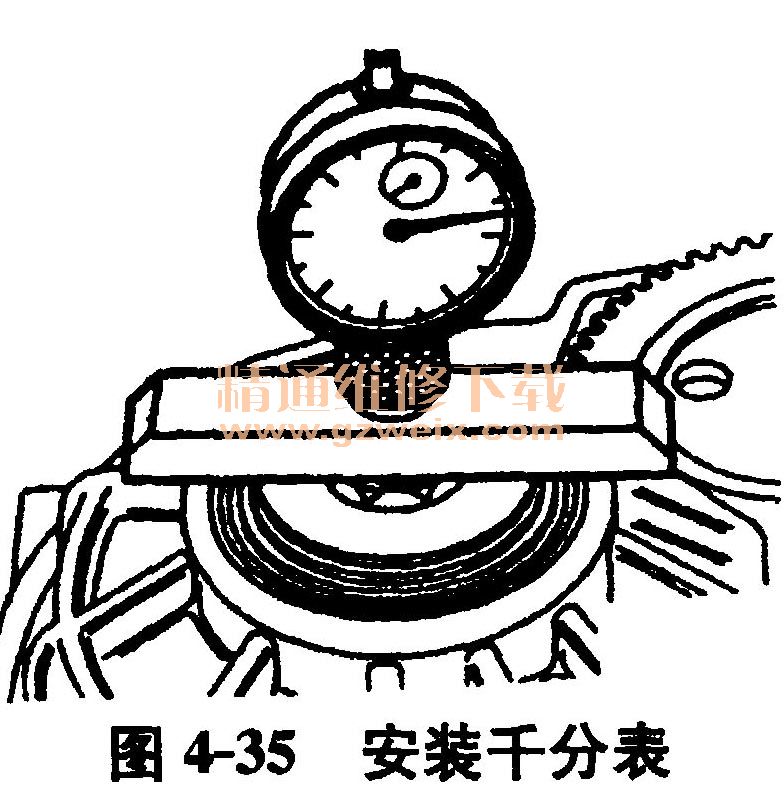

    ④以1 mm预紧力将千分表装到螺栓头中间,如图4-35所示。

    ⑤将千分表置“0”,上下移动小输入轴并读出测量值。

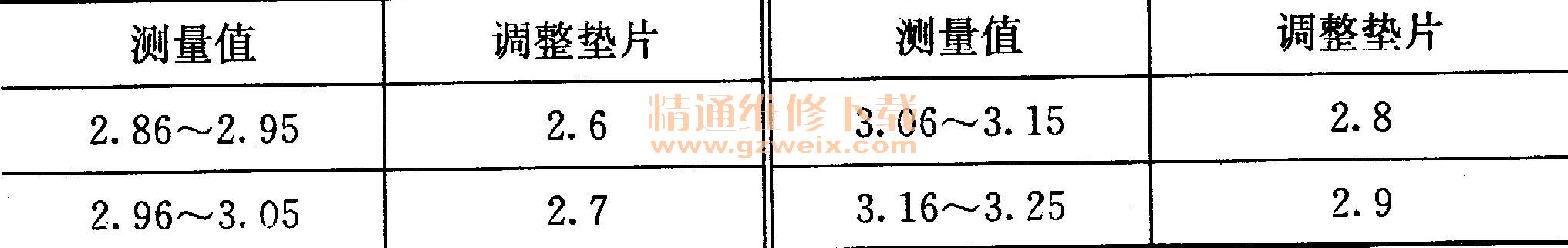

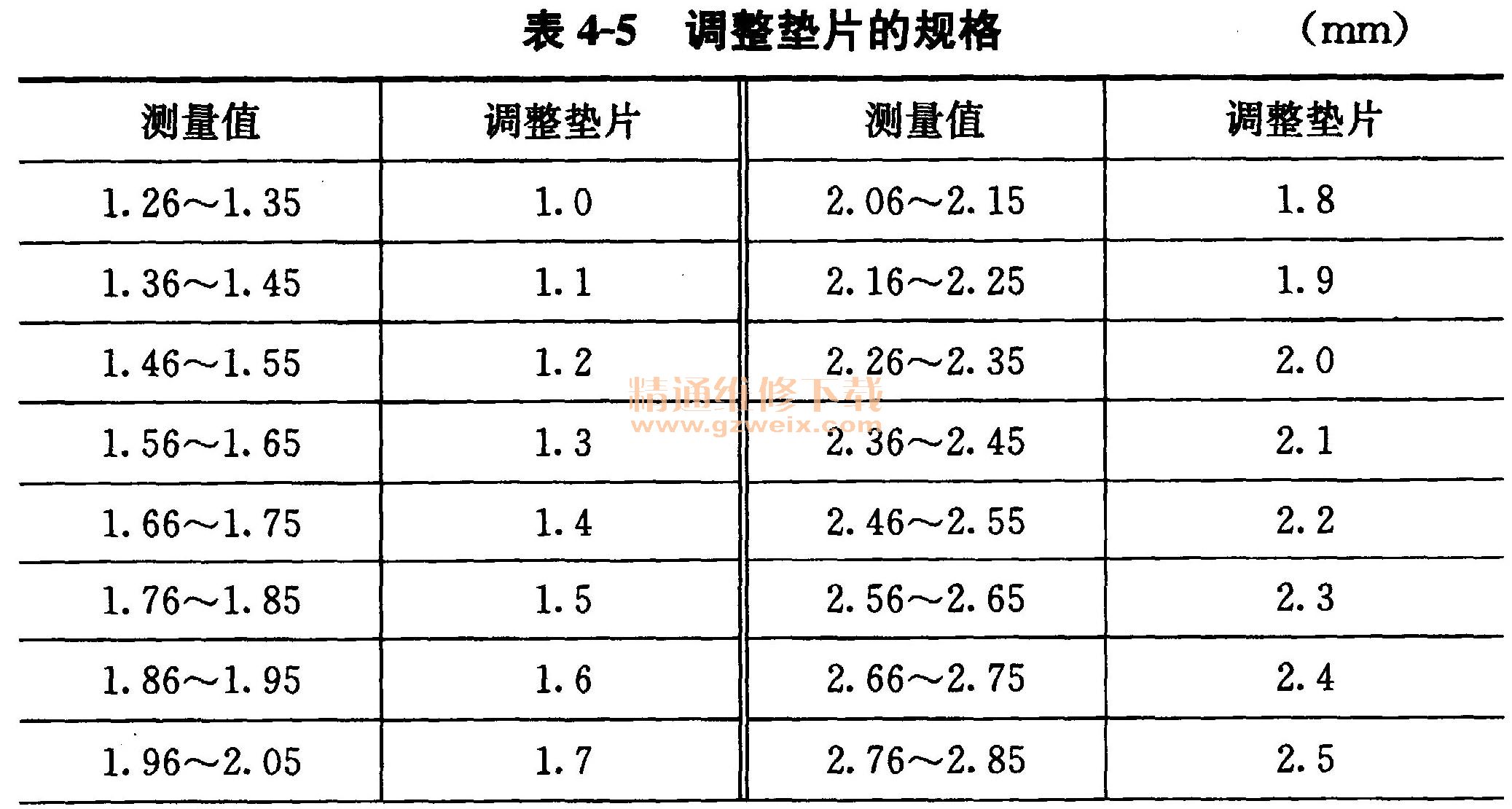

    ⑥按表4-5确定调整垫片厚度并按备件目录查找零件号。


    举例来说,如果测量值是2. 00mm,则装入1. 7mm厚的调整垫片。
    ⑦拆下小输入轴螺栓。
    ⑧将已确定的调整垫片装到小输入轴上,将小输入轴螺栓连同垫圈一同拧紧,拧紧力矩为30N·m。
    ⑨重新安装千分表,并测量间隙值。间隙最小为0. 23mm,最大为0. 37mm。
    2.调整倒档制动器B1
   (1)倒档制动器B1的零件分解图倒档制动器B1的零件分解图见图4-22所示。

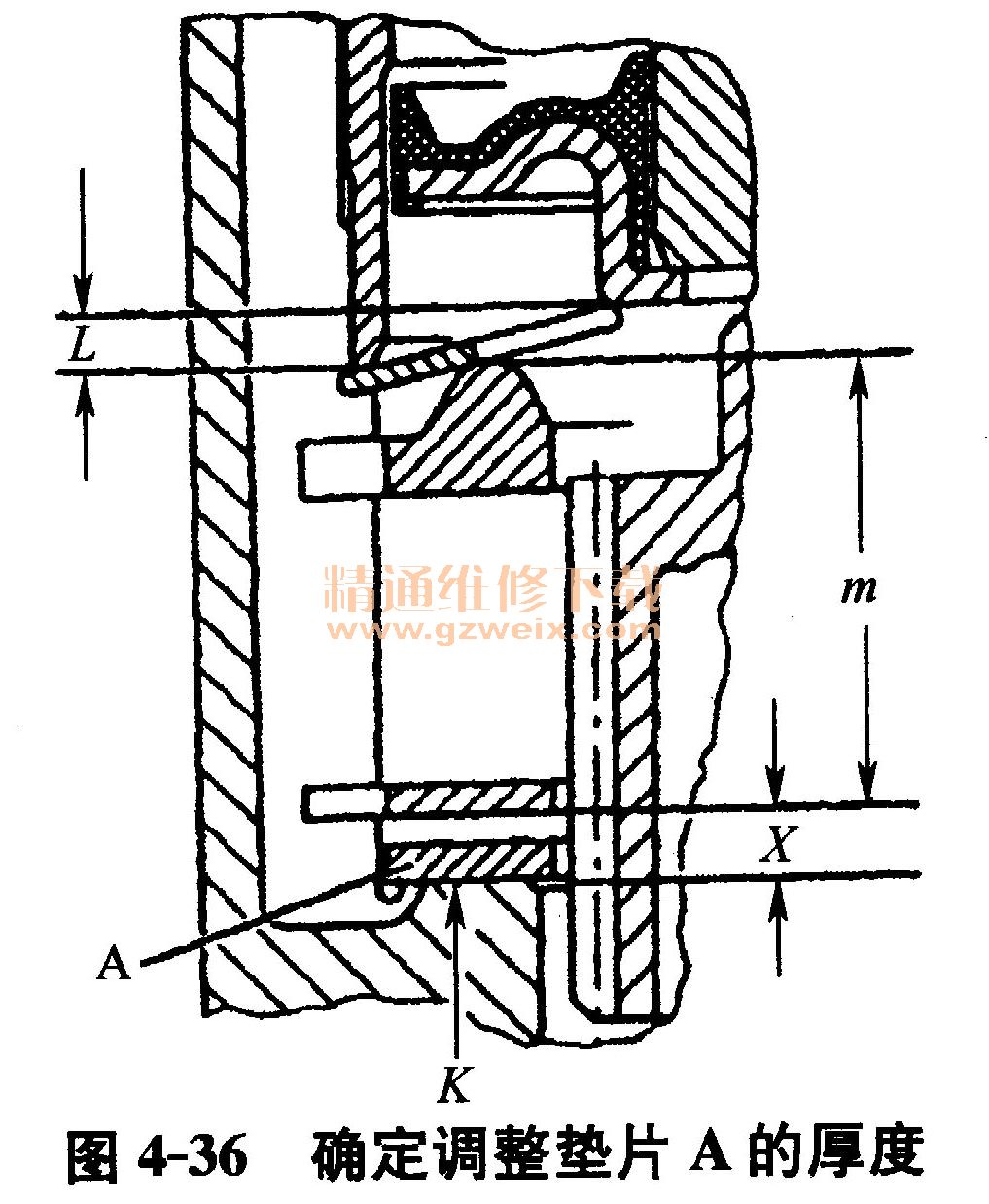

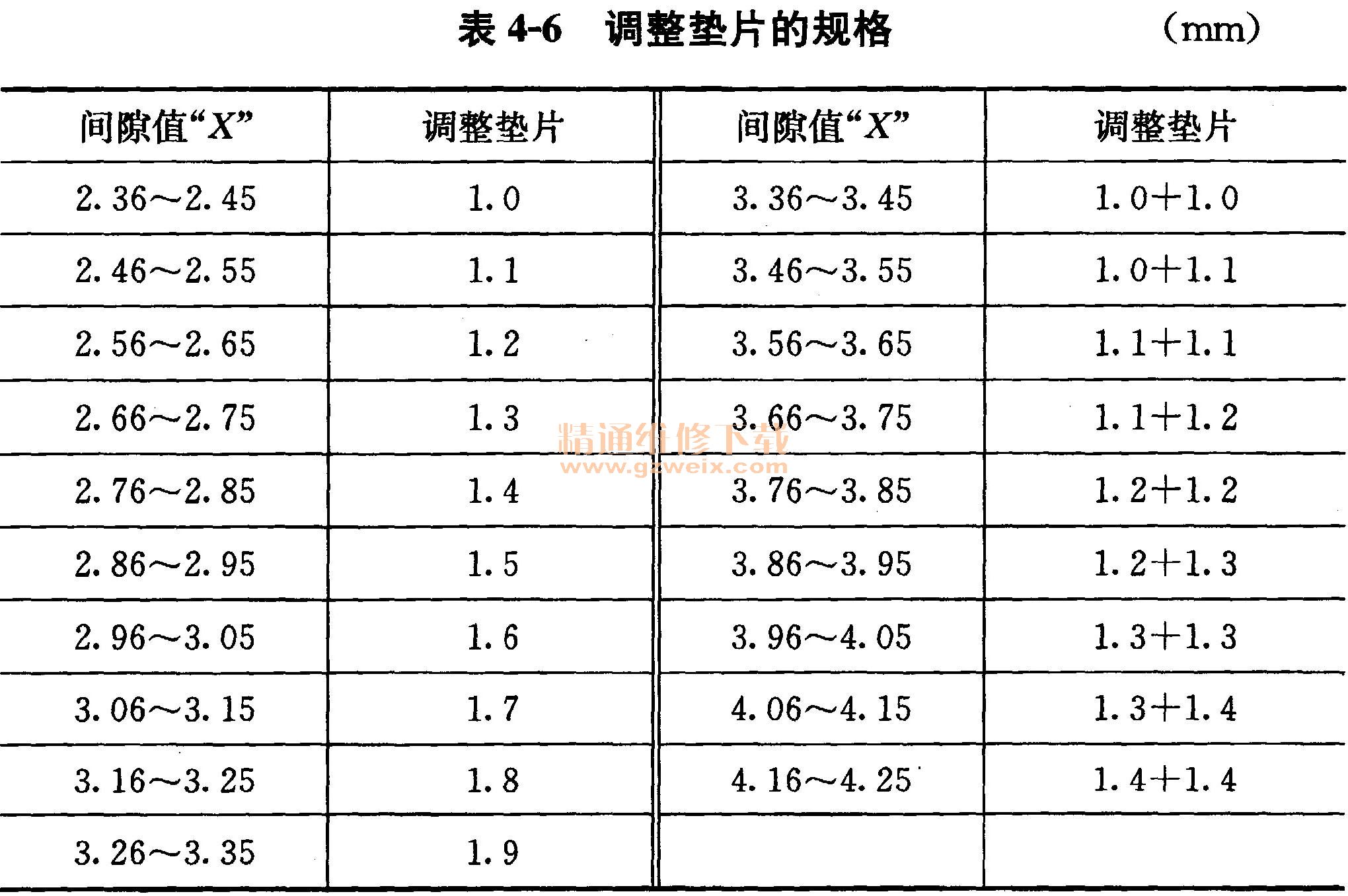

    (2)确定调整垫片A的厚度如图4-36所示,调整垫片厚度由间隙值“X”决定,并按表4-6选用。
    A为调整垫片,X为间隙值,X=K+I/2-mI=单向离合器内活塞位置;m=带压盘的片组高度;K=恒定值=26. 8mm,由变速器内的结构高度确定且不可调。

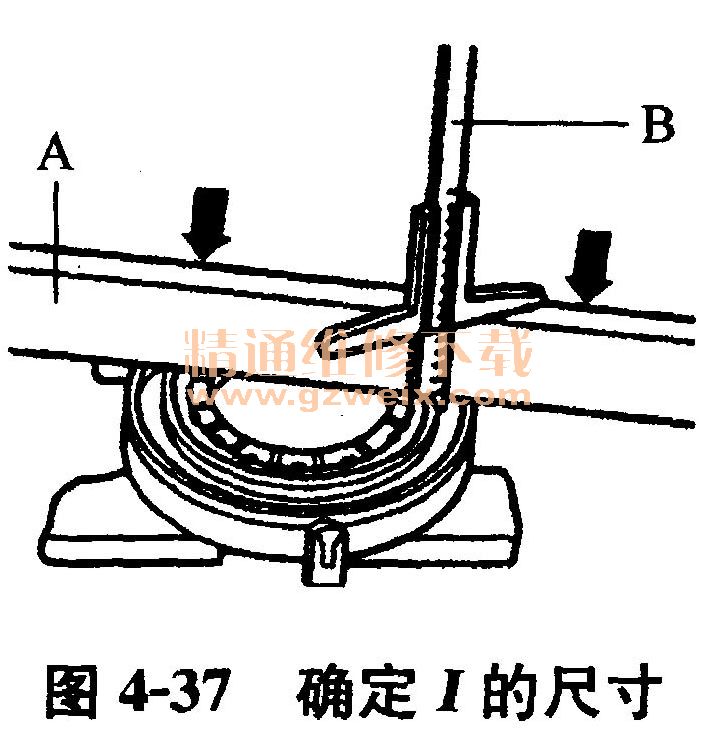

    ①确定I的尺寸。按箭头方向将活塞压到挡块处,如图4-37所示,将导板“A”放到单向离合器外环上,用深度计“B”测量活塞内棱。

举例来说,如果测量值=51. 8mm,则:I=测量值一导板厚度=51.8mm-48. 2mm= 3. 6mm。

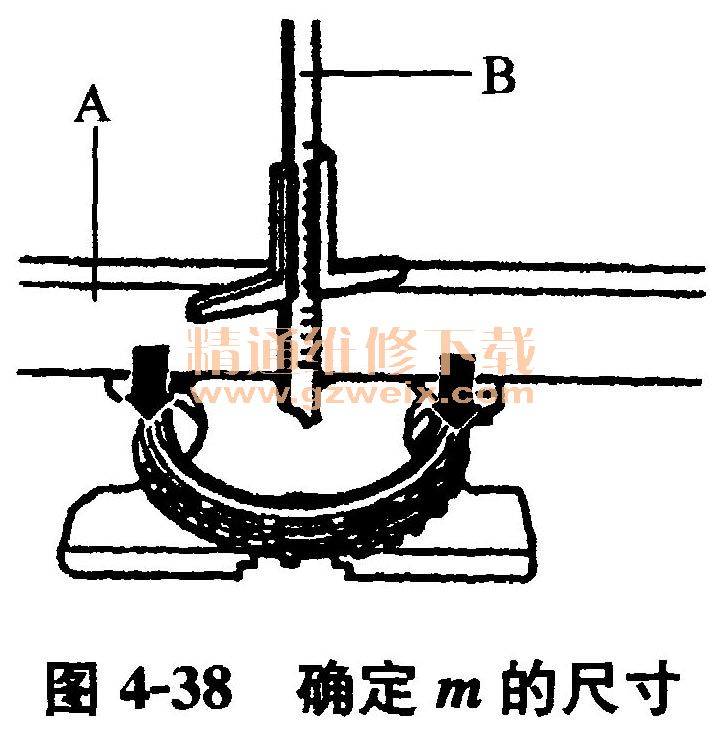

    ②确定m的尺寸。将导板“A”放到压盘上,如图4-38所示,按箭头方向压缩带压盘的片组并用深度尺“B"测量片组厚度。

    举例来说,如果测量值为73. 5mm,则:m=测量值一导板厚度=73. 5mm-48. 2mm= 25. 3mm。
    ③计算间隙值X。X=K+I/2-m=26.8+3.6/2-25. 3 =3. 3mm。根据间隙值确定调整垫片尺寸,见表4-6。调整垫片的厚度为1. 9mm。

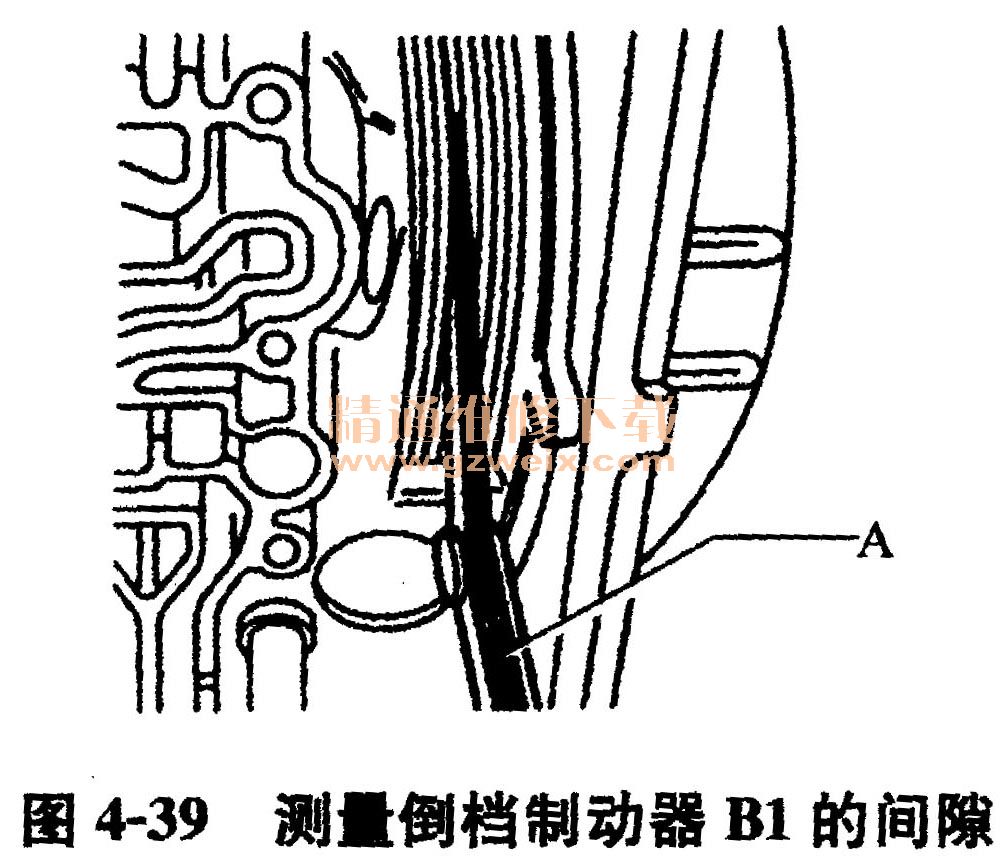

    (3)测量倒档制动器B1装配制动器B1,并用塞尺“A”测量制动片之间间隙,如图4-39所示。规定值为2. 20~1. S0mm。

    3.调整离合器K1和K2之间间隙

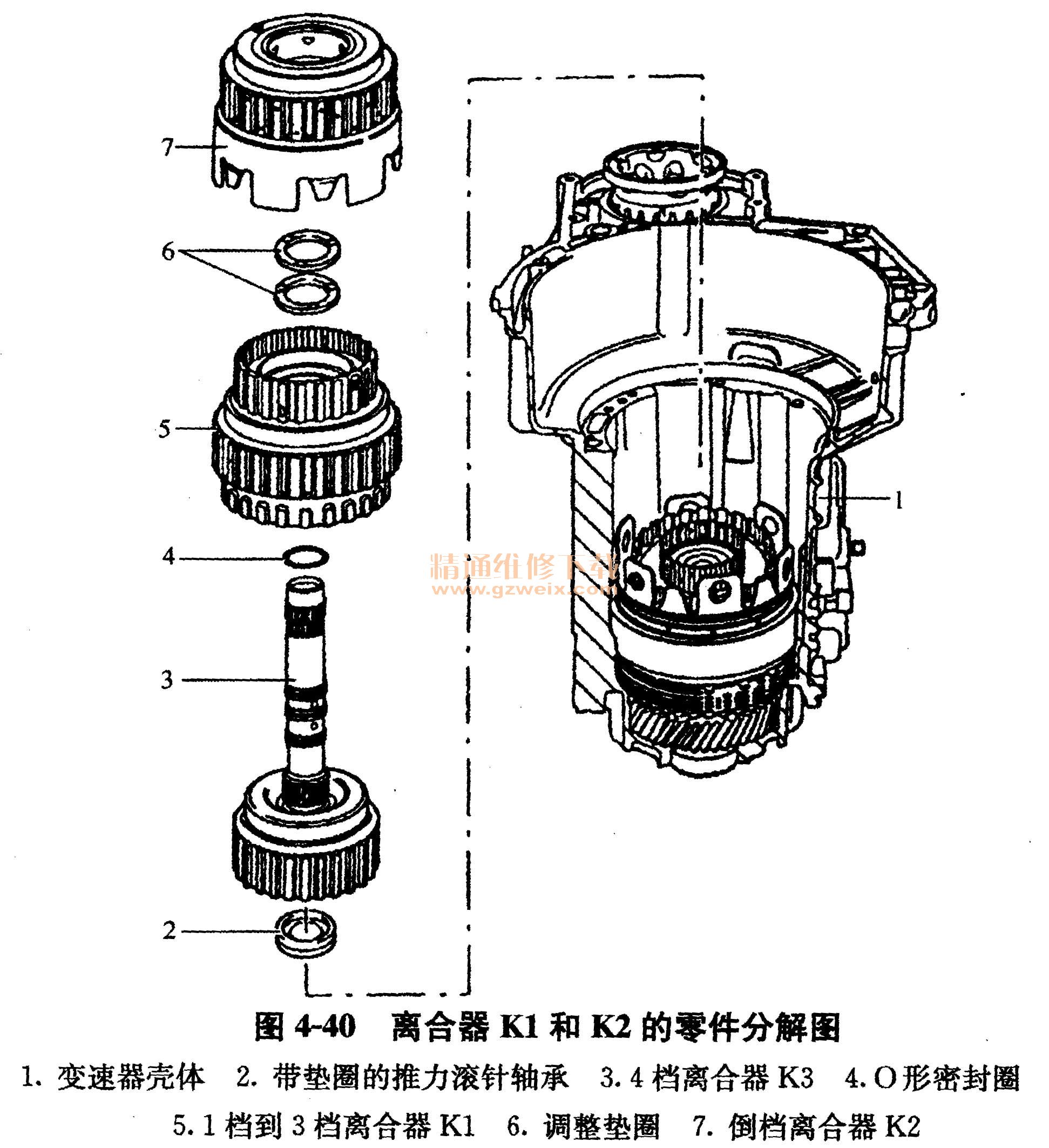

    (1)离合器K1和K2的零件分解图离合器K1和K2的零件分解图如图4-40所示。

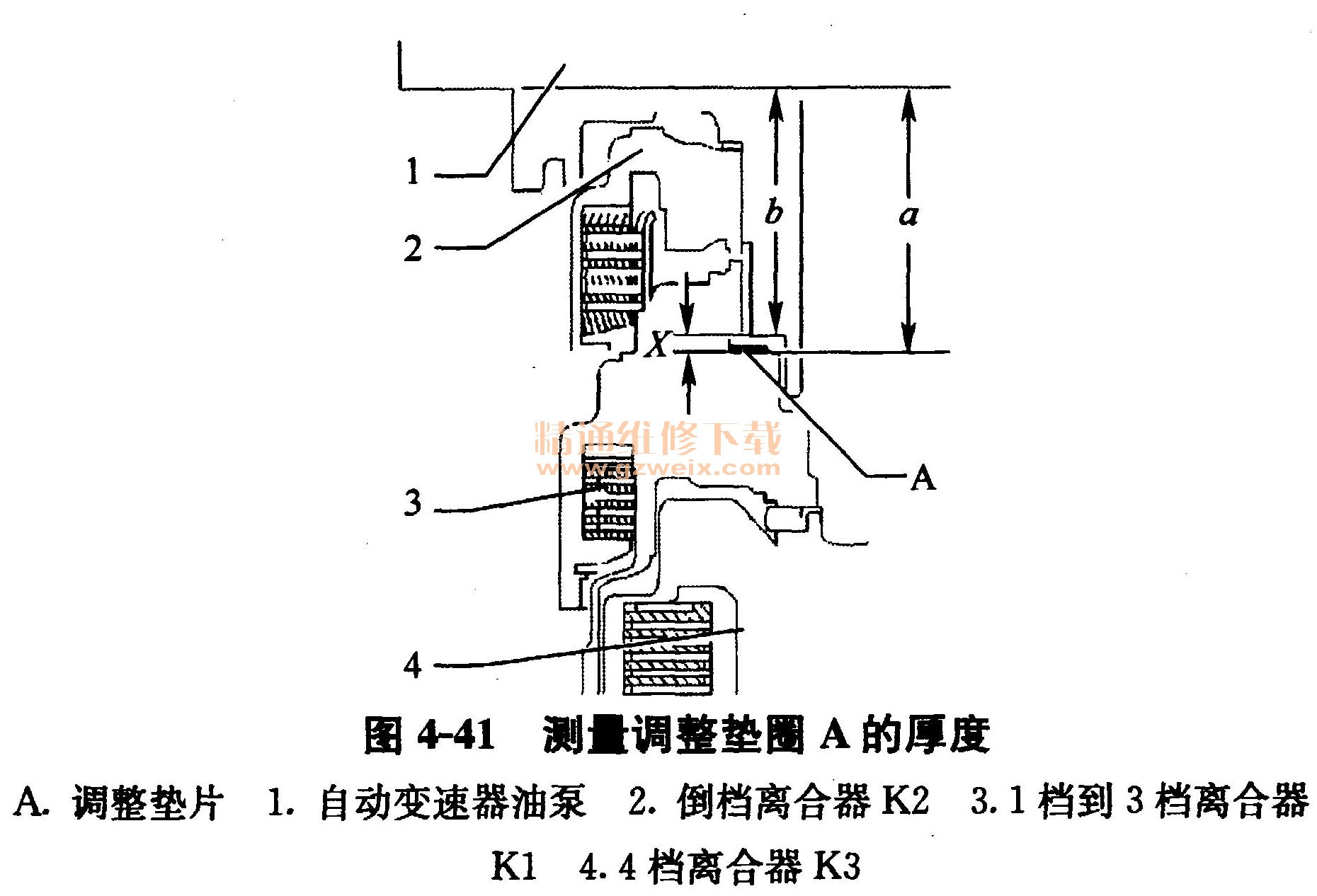

    (2)测量调整垫片A测量.凋整垫圈A的厚度如图4-41所示,其厚度由间隙X决定,X=a-b。

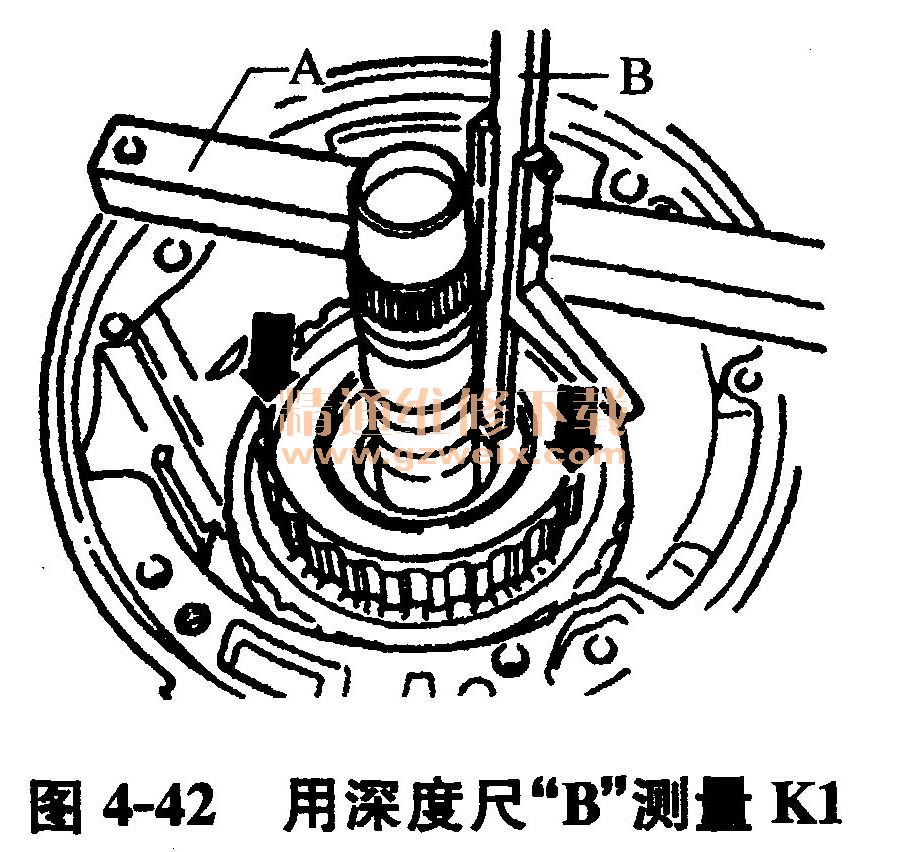

    ①确定尺寸a。将导板“A”放到变速器壳体上,如图4-42所示,按箭头方向向下压K1并用深度尺“B',测量K1。举例:测量值1=88. 5mm。

    用深度尺“B”测量变速器壳体上的油泵凸缘,如图4-43所示。举例:测量值2=34. 3mm。

则a=测量值1一测量值2= 88. 5mm-34.3mm==54.2mm。

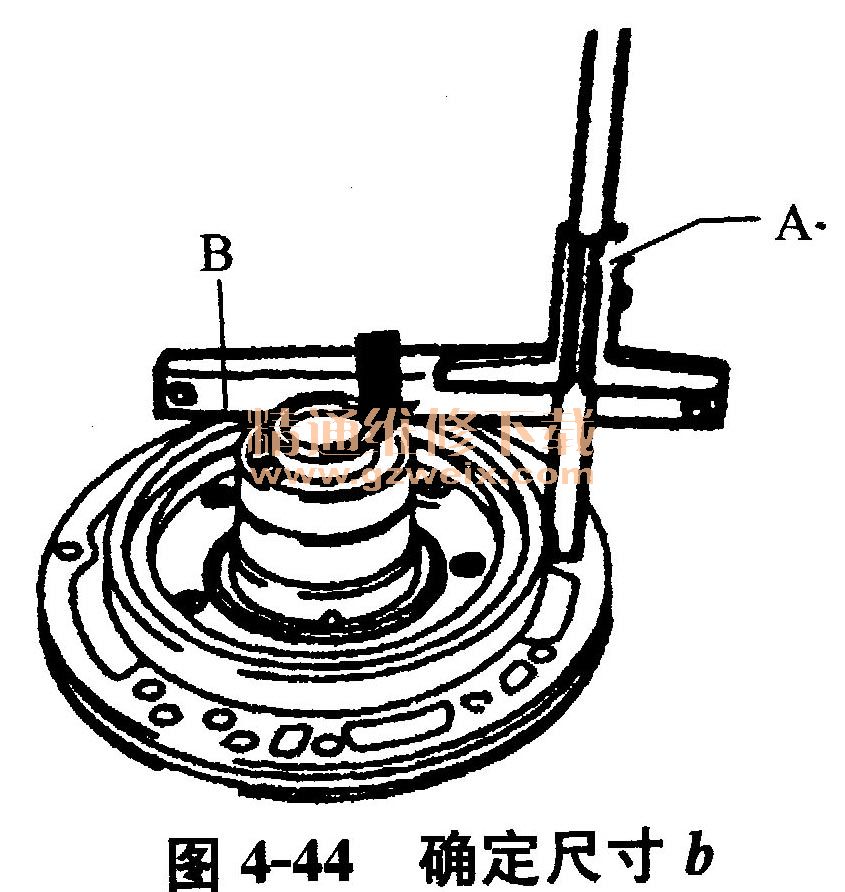

    ②确定尺寸b。将导板“B”装到导轮支座(箭头所示)上,用深度尺“A"测量油泵凸缘密封垫,如图4-44所示。举例:测量值为70. 5mm,导板厚度为19. 5mm,则b=测量值一导板厚度=70. 5mm-19. 5mm=51.0mm。

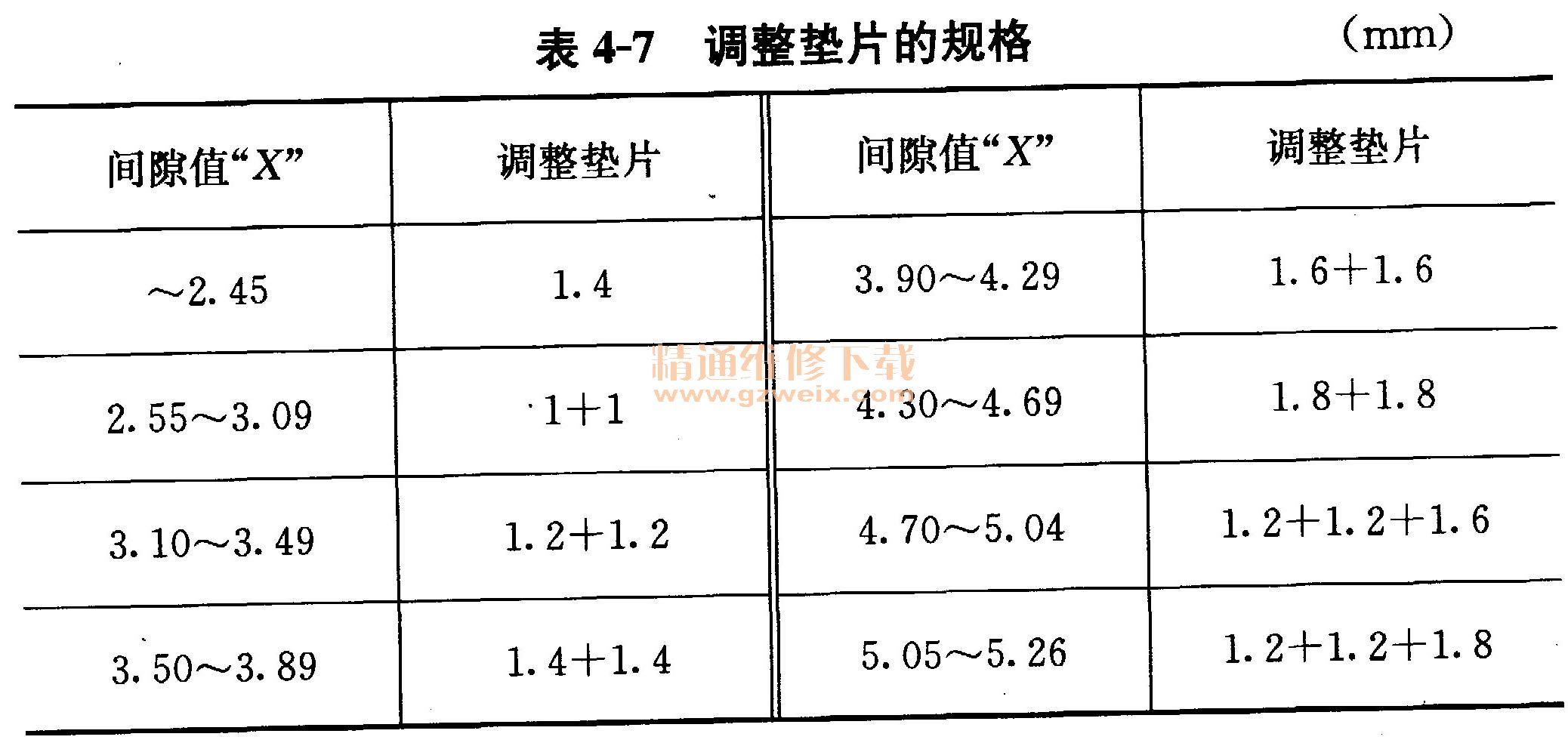

    ③计算间隙X=a-b=54. 2mm-51. 0mm=3. 2mm。根据表4-7确定调整垫片的厚度为2个1. 2mm厚度。

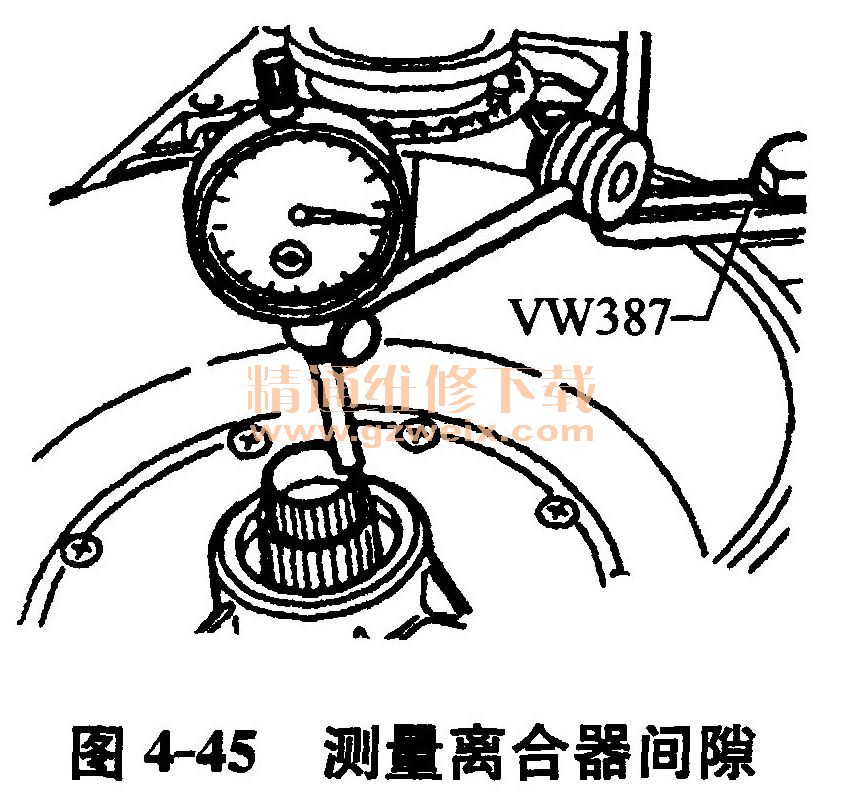

    (3)测量离合器间隙只有装上自动变速器油泵后才能测量离合器间隙。将千分表支座固定到变速器壳体上,并以l mm预紧量将千分表装到蜗轮轴上,将千分表置0,移动蜗轮轴并读出测量值,如图4-45所示。规定间隙值为0. 5~1. 2mm。

    4.调整2档和4档制动器B2
    (1)制动器B2的零件分解图制动器B2的零件分解图见图4-17所示。

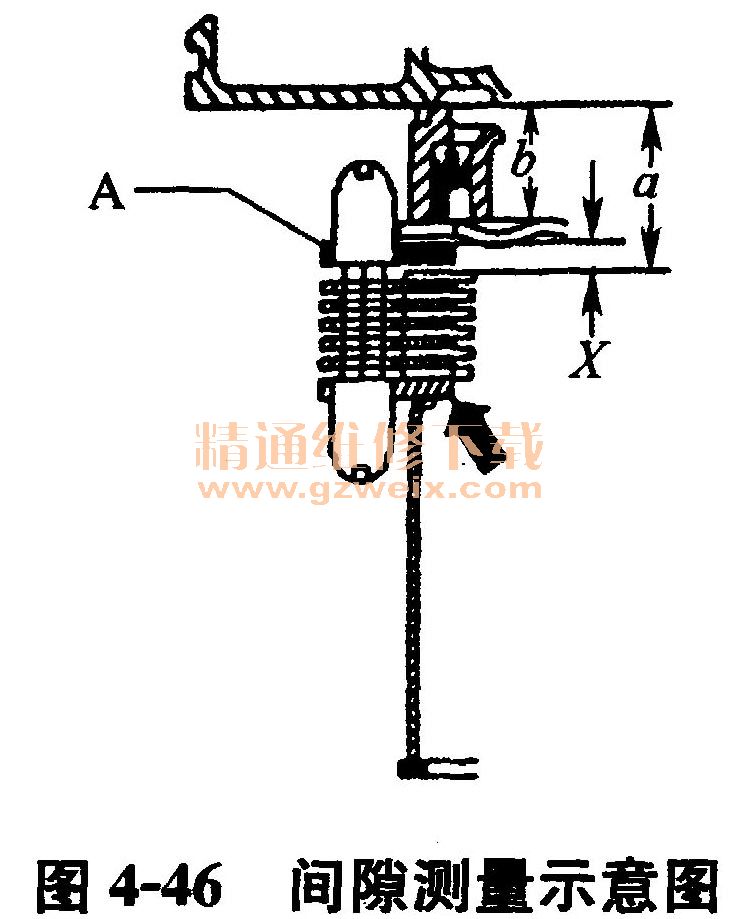

    (2)确定最后一个外片A的厚度最后一个外片A厚度的示意图如图4-46所示。该外片厚度由间隙值X决定,X=a-b-3. 2mm。

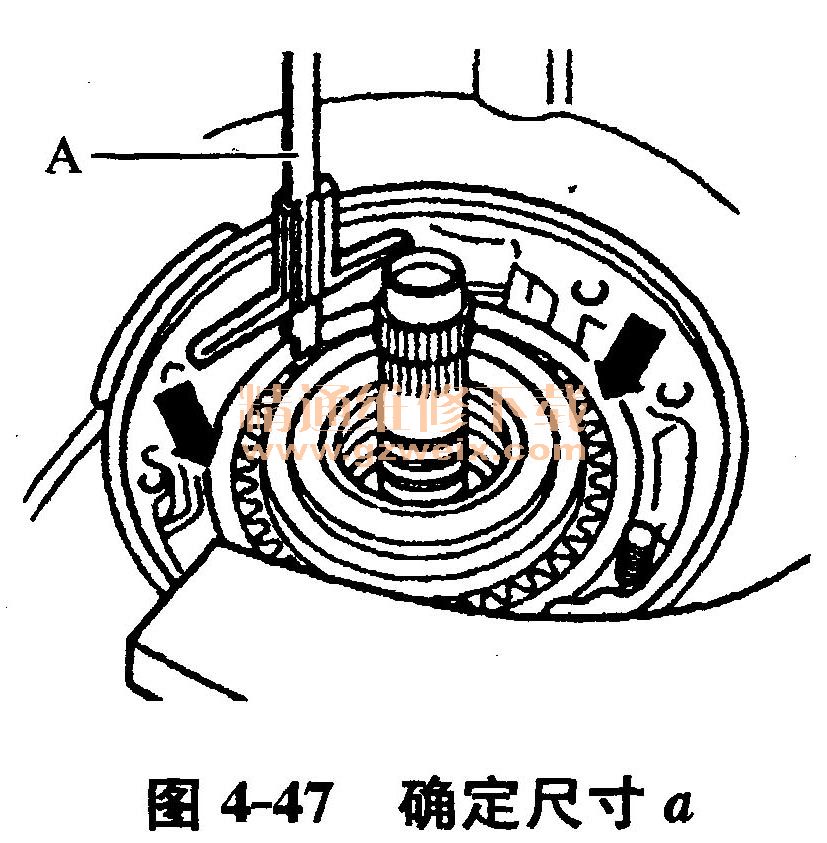

    ①确定尺寸a。从油泵法兰处用深度尺“A”测量到最后一个内片的距离,如图4-47所示。假如测量值a=30. 2mm。

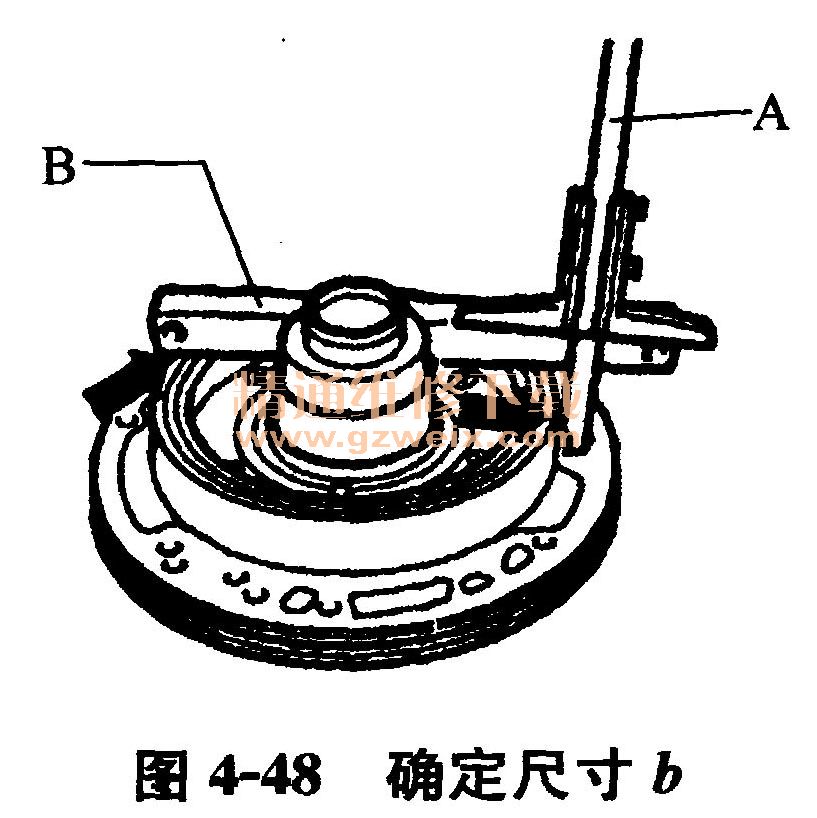

    ②确定尺寸b。将导板“B”装到导轮支座下部(箭头所示),并用深度尺“A”测量油泵凸缘密封圈,如图4-48所示。假如测量值为40. 1 mm,b=测量值一导板厚度=40. 1mm - 19. 5mm=20. 6mm。

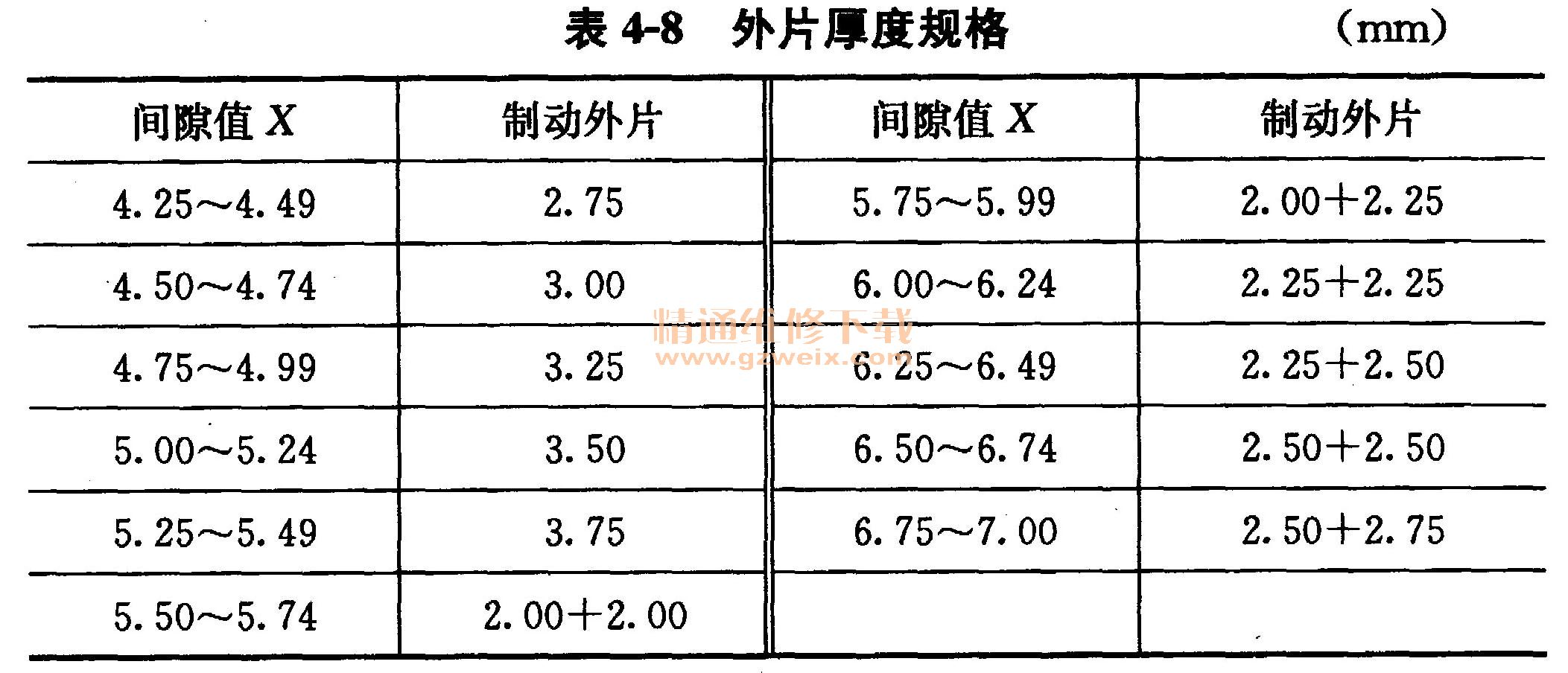

    ③计算间隙值X。 X=a-b-3. 2mm = 30. 2mm-20. 6mm-3. 2mm= 6. 4mm。根据表4-8确定外片的厚度,为2个外片,一个厚度为2. 25mm,另一个厚度为2. 5 mm。
