第二节 平行轴式自动变速器的维修
    一、主轴的检修
    主轴的装配关系图如图5-6所示。

    ①拆下主轴锁紧螺母（左旋螺纹）和定位环，依次拆下主轴止推滚针轴承、主轴4档齿轮及3档／4档离合器总成等零部件。
    ②检查止推滚针轴承和滚针轴承是否磨损或转动不自如，并视情更换。
    ③检查主轴花键及轴承轴颈是否磨损或损坏，必要时更换主轴。
    ④检查油封的技术状况，油封如有磨损变形或损坏现象，则将其更换。
    ⑤检查离合器导向板与4档齿轮轴肩之间的止推间隙：

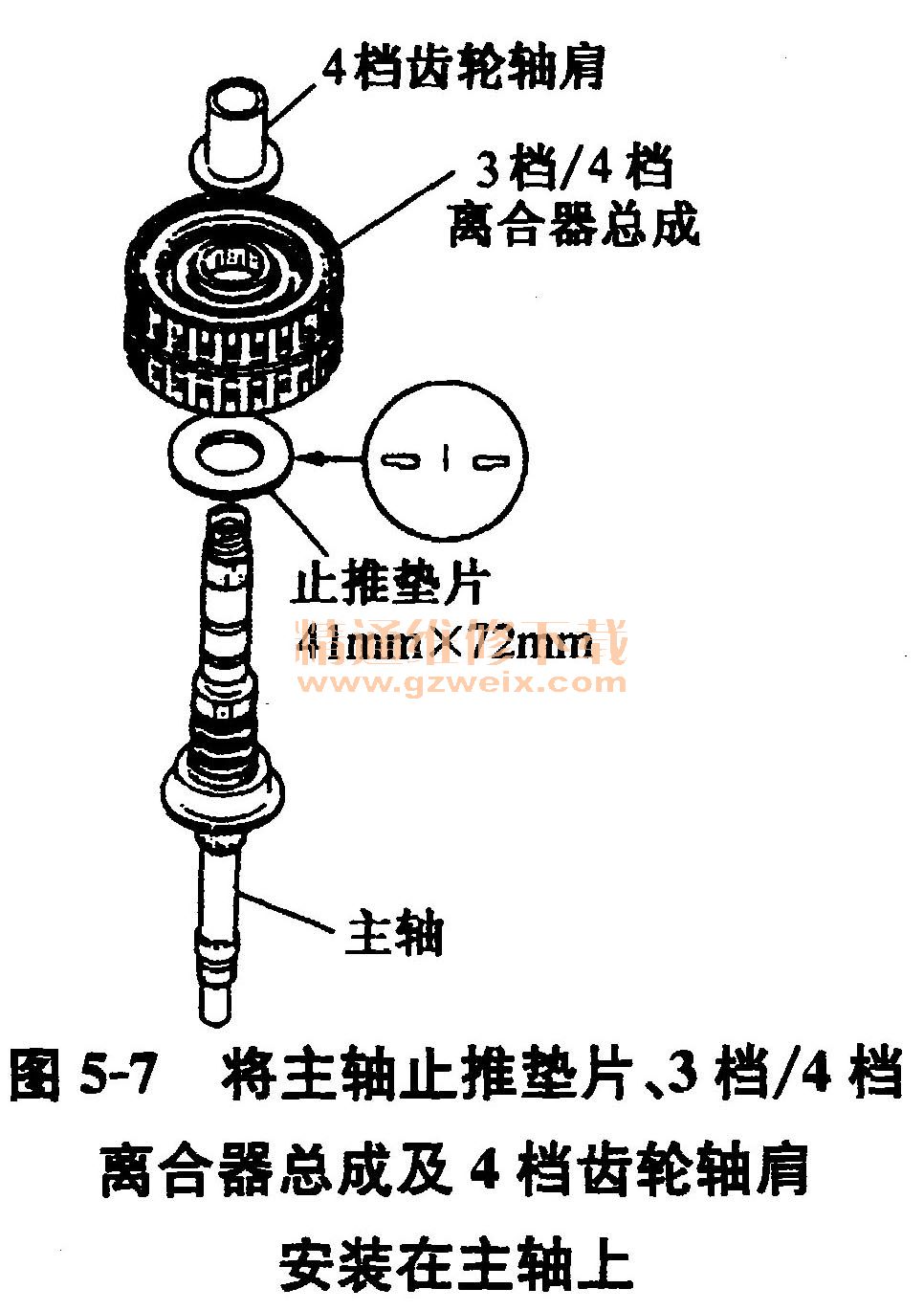

    a．如图5-7所示，将主轴止推垫片、3档／4档离合器总成及4档齿轮轴肩安装在主轴上（检查时不要安装O形圈）。

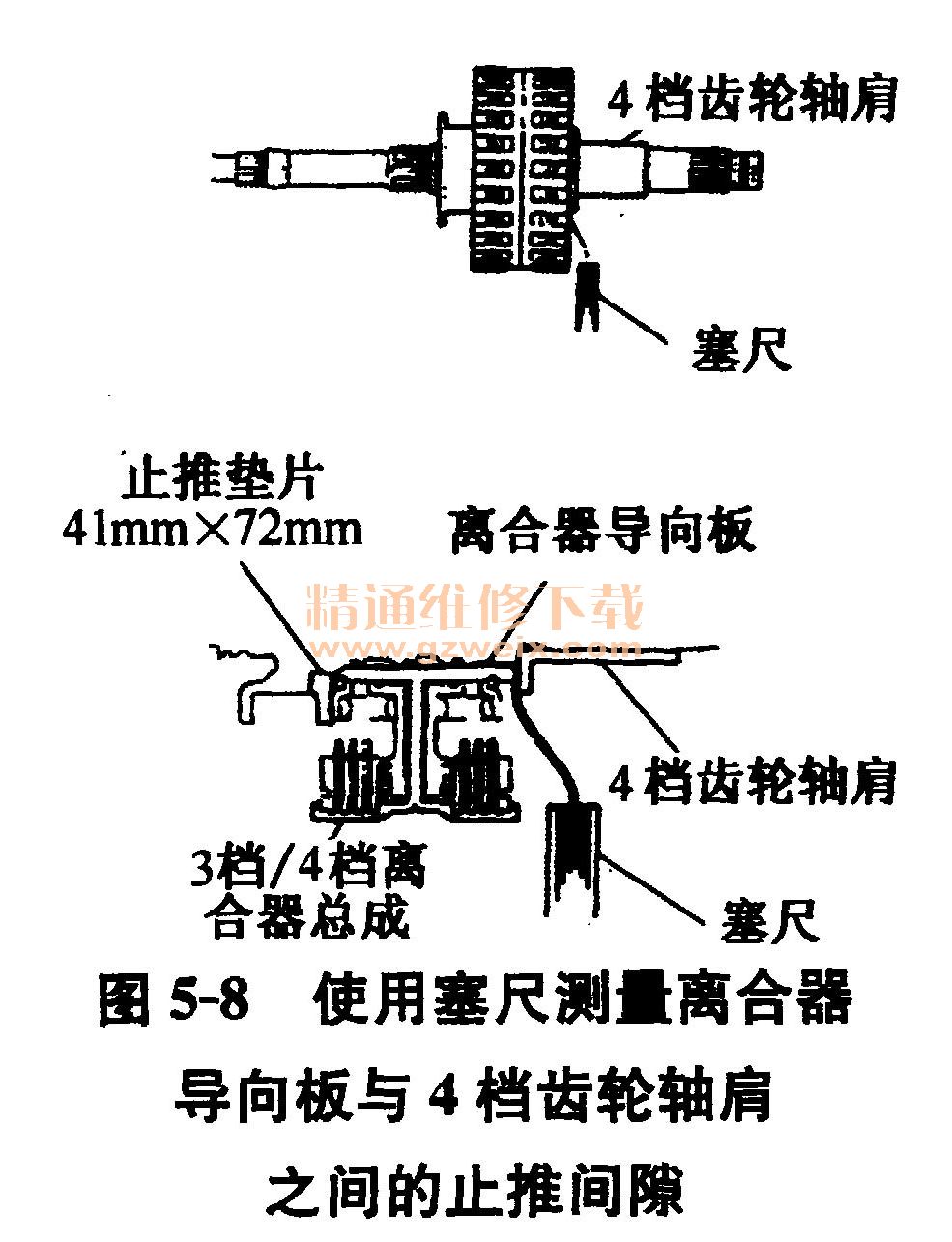

    b．如图5-8所示，将4档齿轮轴肩靠紧离合器总成，然后使用塞尺测量离合器导向板与4档齿轮轴肩之间的止推间隙（至少测3处，取平均值）。

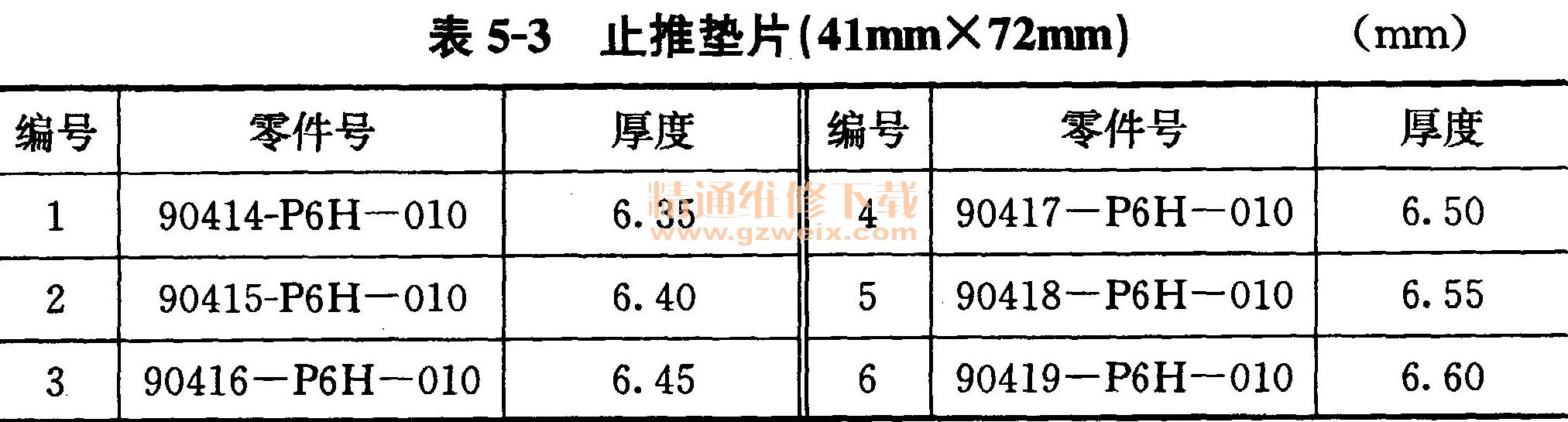

    止推间隙的标准值为0. 03～0. 11 mm，如果被测间隙与标准值不符，则应拆下止推垫片并测量其厚度，再根据需要按表5-3所列选择合适的止推垫片，并再次检查。

    ⑥组装时，应给所有零部件施加ATF。
    ⑦安装O形圈之前，应使用胶带包扎主轴花键齿，以免损坏O形圈。
    ⑧检查主轴密封圈（合成树脂）是否有磨损、变形或损坏等不良现象。如有则应按下述方法予以更换：

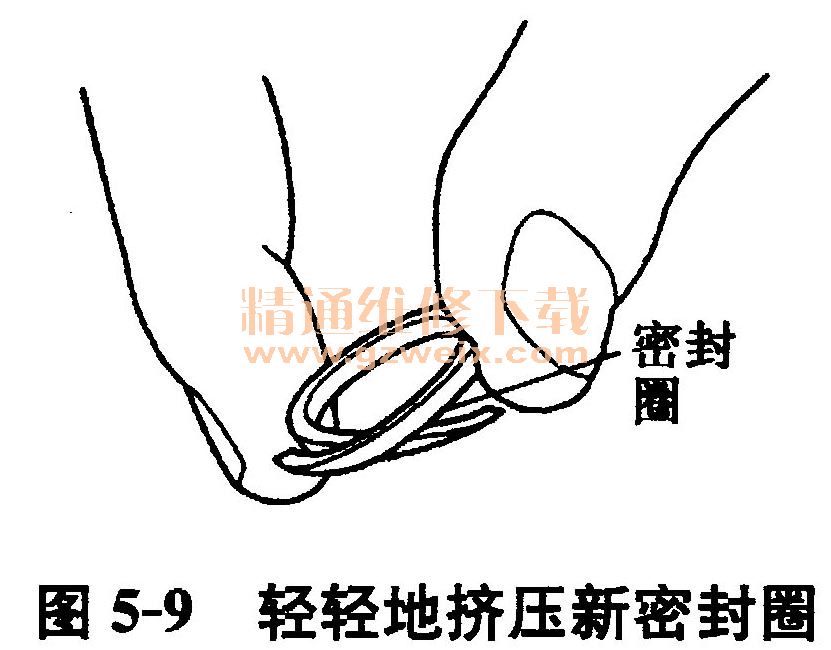

    a．为了更好地配合，在安装前，应将新密封圈轻轻地挤压，如图5-9所示。

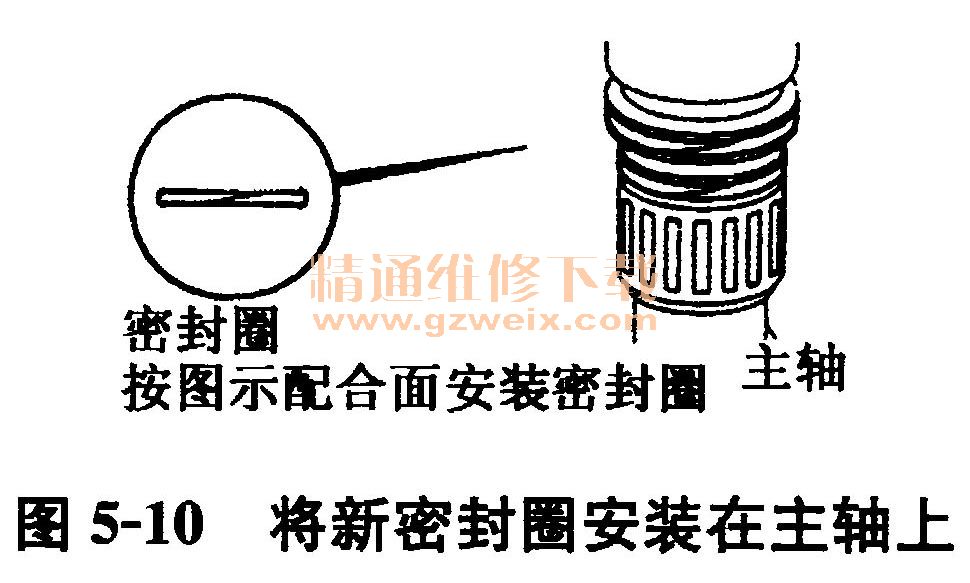

    b．如图5-10所示，将新密封圈安装在主轴上。要求密封圈在主轴环槽内正确就位，不得扭曲。密封圈开口斜面应良好贴合。

    二、中间轴的检修

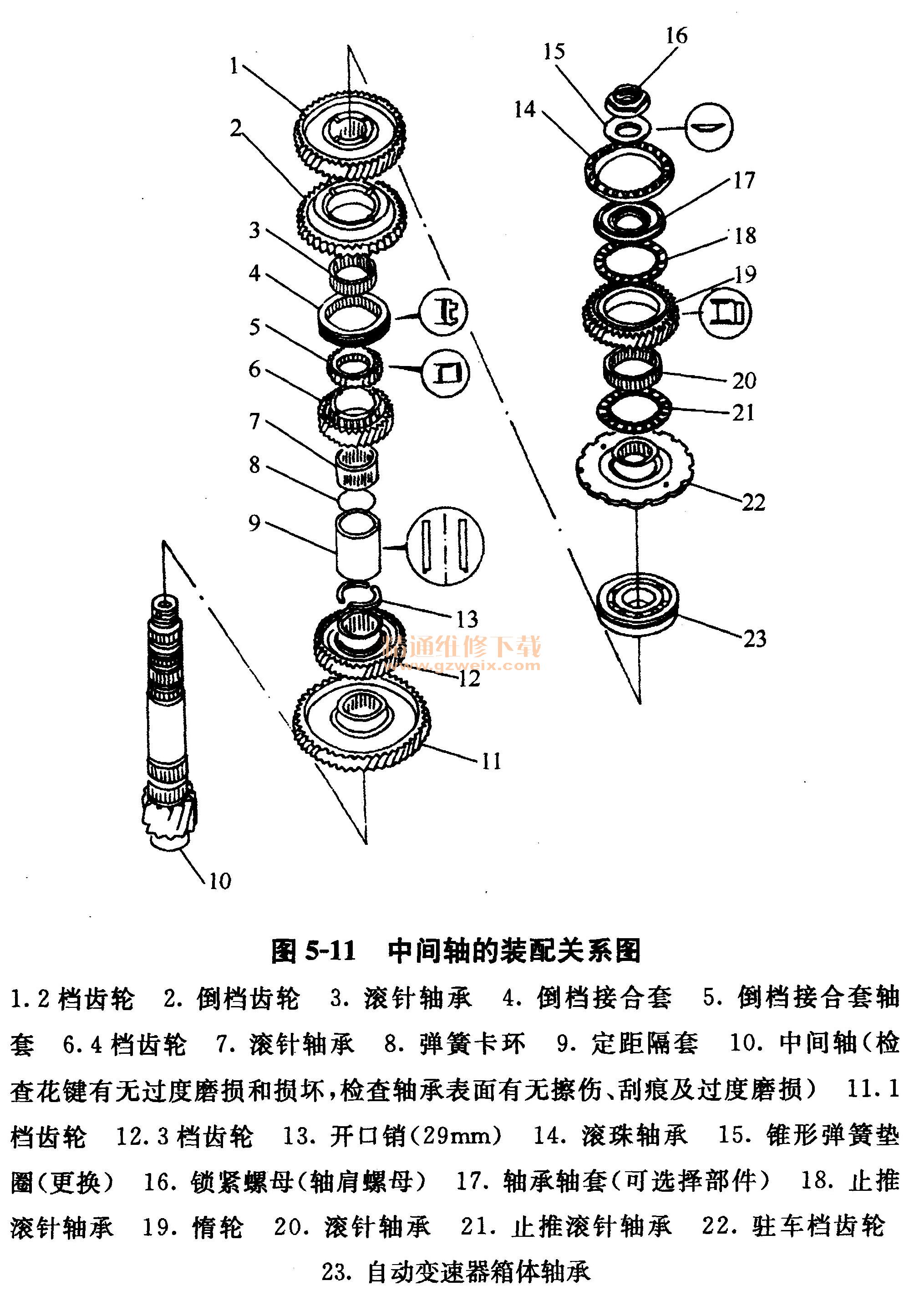

    中间轴的装配关系图如图5-11所示。

    ①在拉力器和中间轴之间放置一个护轴垫块（以免损坏中间轴），如图5-12所示，使用拉力器拆卸倒档接合套轴套和4档齿轮。

    ②从中间轴上拆下滚针轴承、弹簧卡环、定距隔套和2 9 mm开口销。

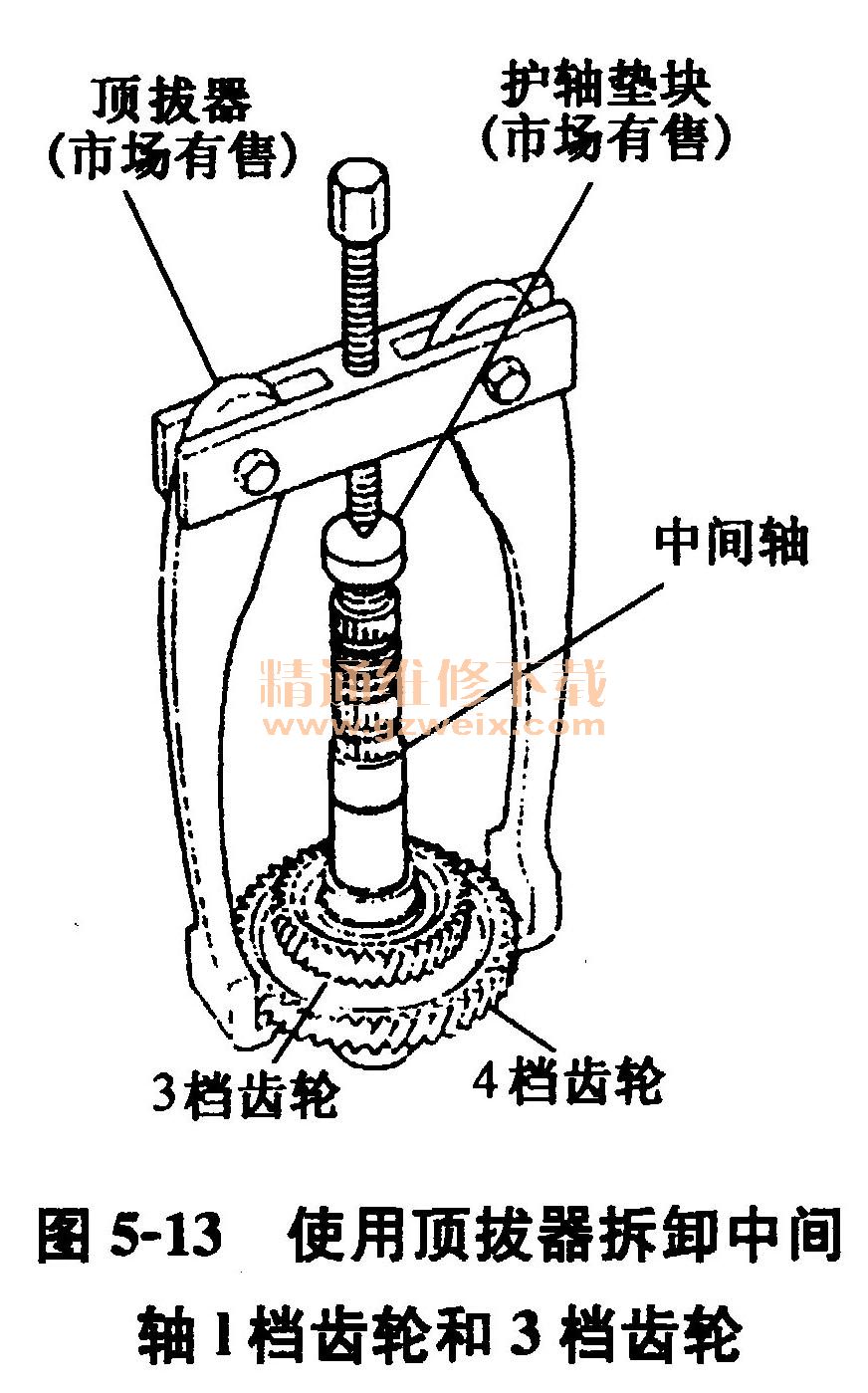

    ③在顶拔器和中间轴之间放置一个护轴垫块（以免损坏中间轴），如图5-13所示，使用顶拔器拆卸中间轴1档齿轮和3档齿轮。

    ④用检修主轴分总成类似的方法检修中间轴分总成。
    ⑤使用ATF润滑所有零部件。
    ⑥在压力机与中间轴之间放置一垫块，将中间轴花键与1档齿轮花键对准，然后按图5-14所示方法使用压力机将中间轴压入1档齿轮。当1档齿轮碰到最终主动齿轮时，应立即停止压中间轴。

    ⑦在压力机与中间轴之间放置一垫块，将中间轴花键与3档齿轮花键对准，使用压力机将中间轴压入3档齿轮。当3档齿轮碰到1档齿轮时，应立即停止压中间轴。然后装上开口销、定距隔套、弹簧卡环、滚针轴承和4档齿轮。

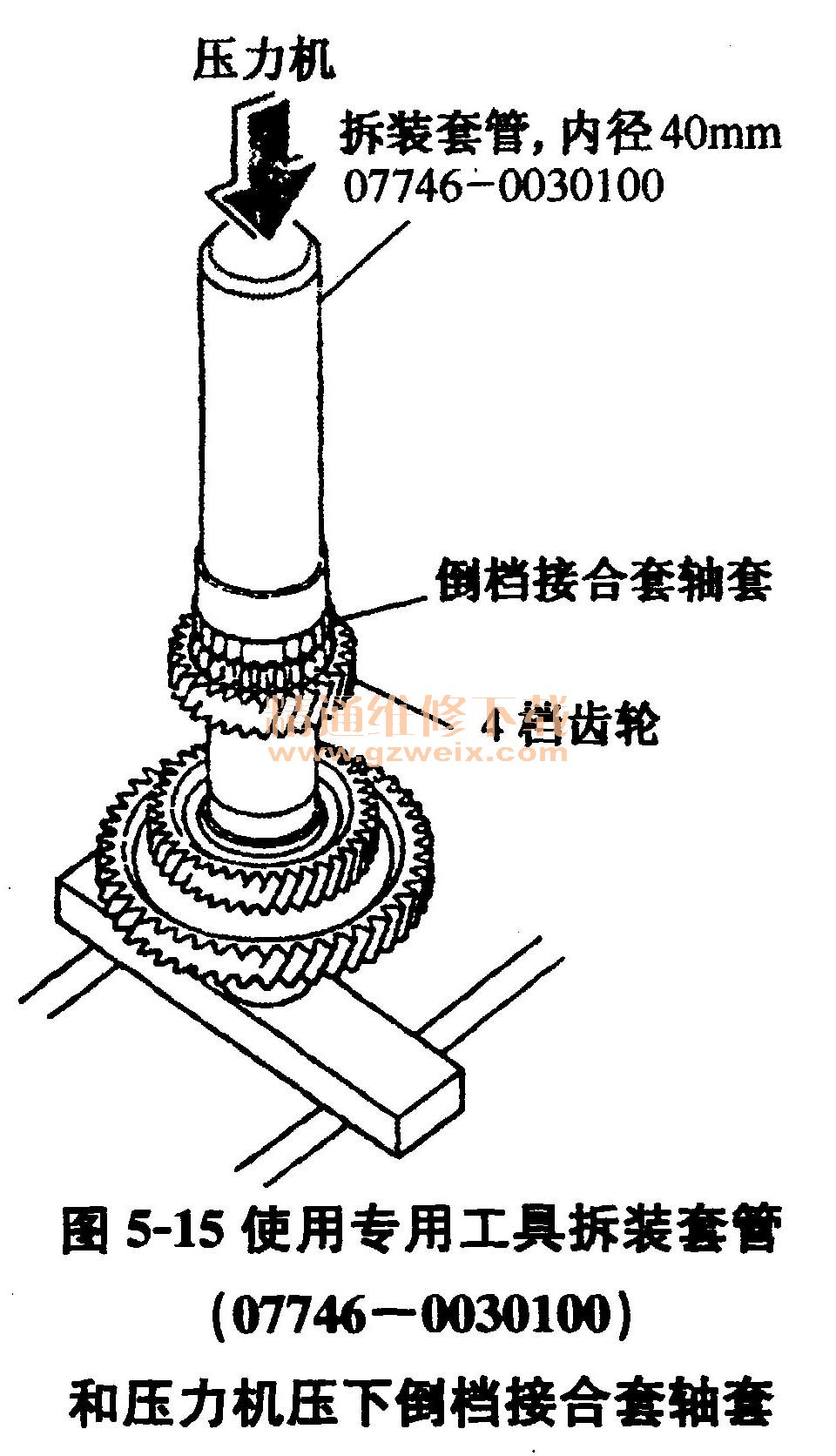

    ⑧装上倒档接合套轴套，然后如图5-15所示使用专用工具拆装套管（07746－0030100）和压力机压下倒档接合套轴套。

    ⑨如滚针轴承磨损、损坏或转动不自如，则应按下述方法予以更换：

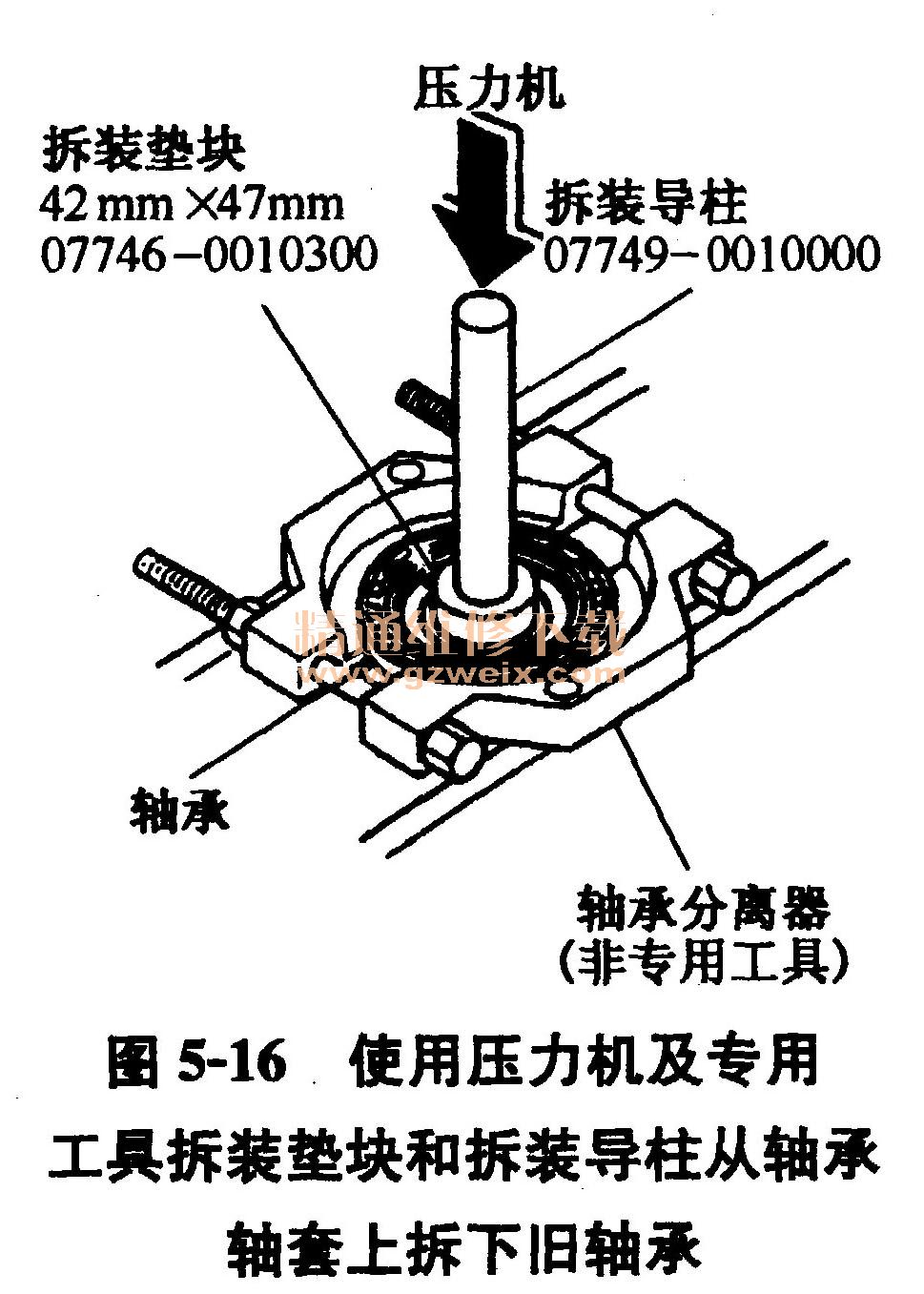

    a．如图5-16所示，使用压力机及专用工具拆装垫块（07746-001030  42mm×47mm）和拆装导柱（07749-0010000）从轴承轴套上拆下旧轴承。

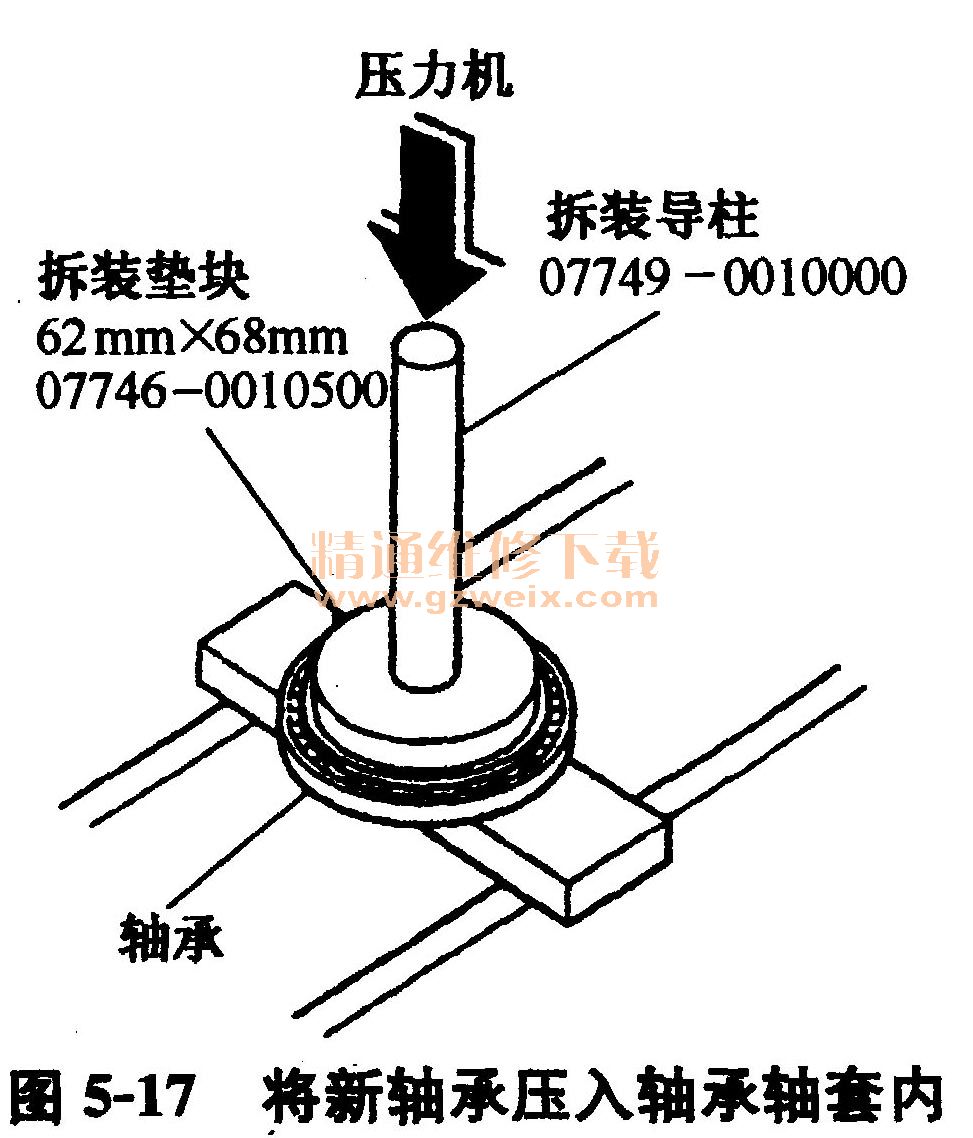

    b．换用专用工具拆装垫块（07746-0010500 62mm×68mm），按图5-17所示方法将新轴承压入轴承轴套内。

    三、副轴的检修
    副轴的装配关系图如图5-18所示。

    ①分解副轴后，按要求清洗各零部件并施加ATF。
    ②按下述方法检查副轴花键垫圈与开口销之间的轴向间隙：

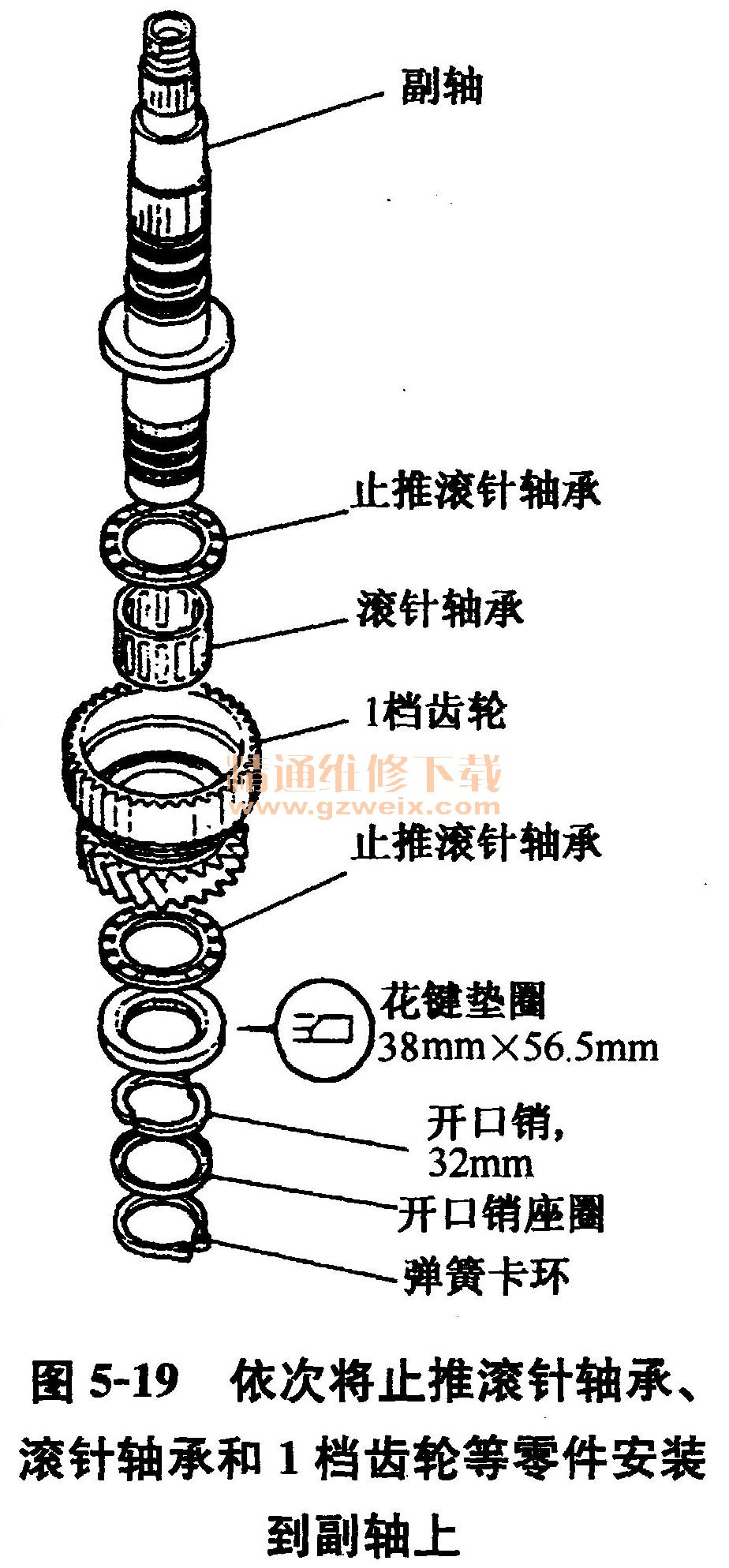

    a．如图5-19所示，依次将止推滚针轴承、滚针轴承和1档齿轮等零件安装到副轴上。

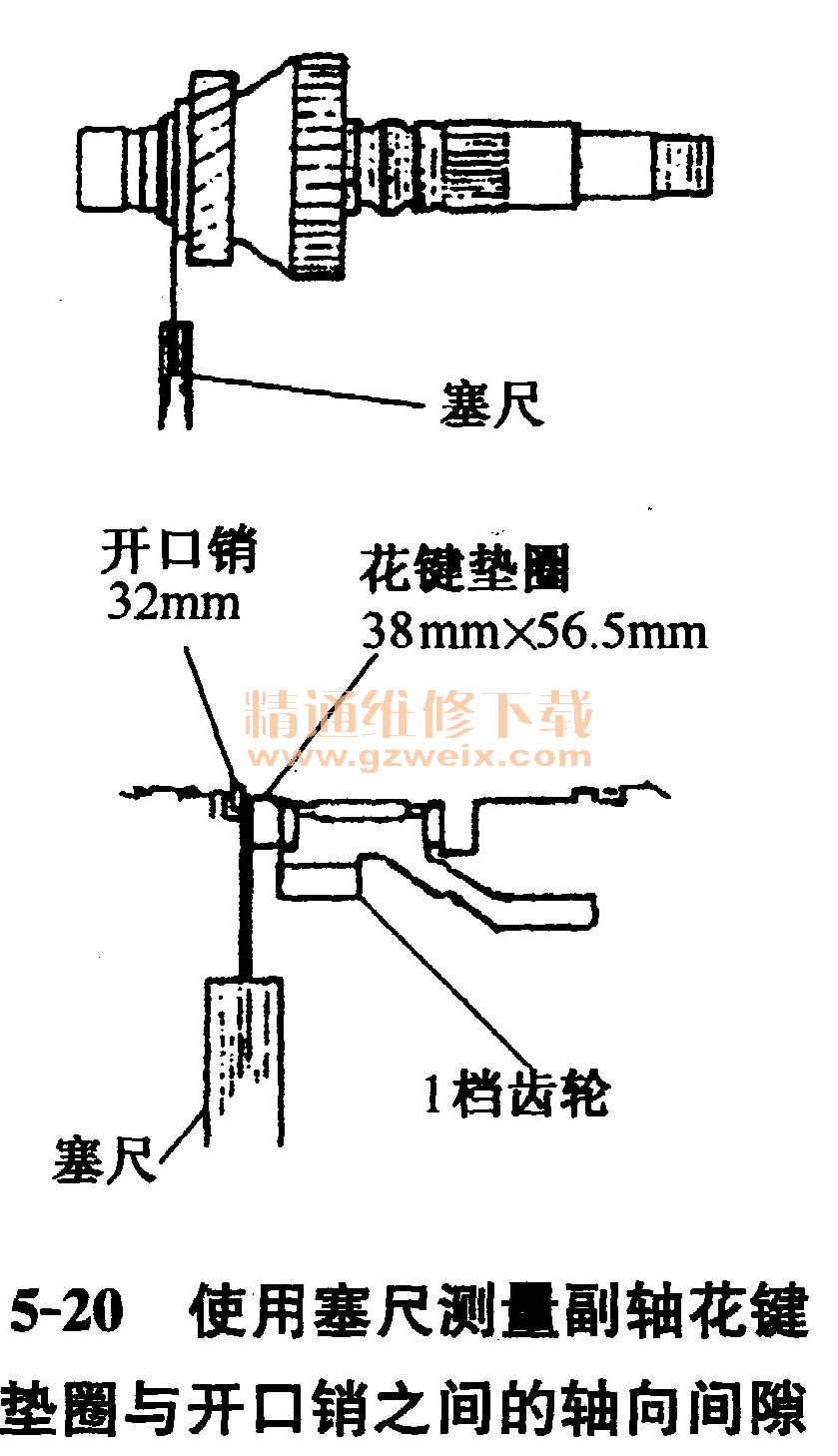

    b．如图5-20所示，使用塞尺测量副轴花键垫圈与开口销之间的轴向间隙（至少测3处，取平均值）。

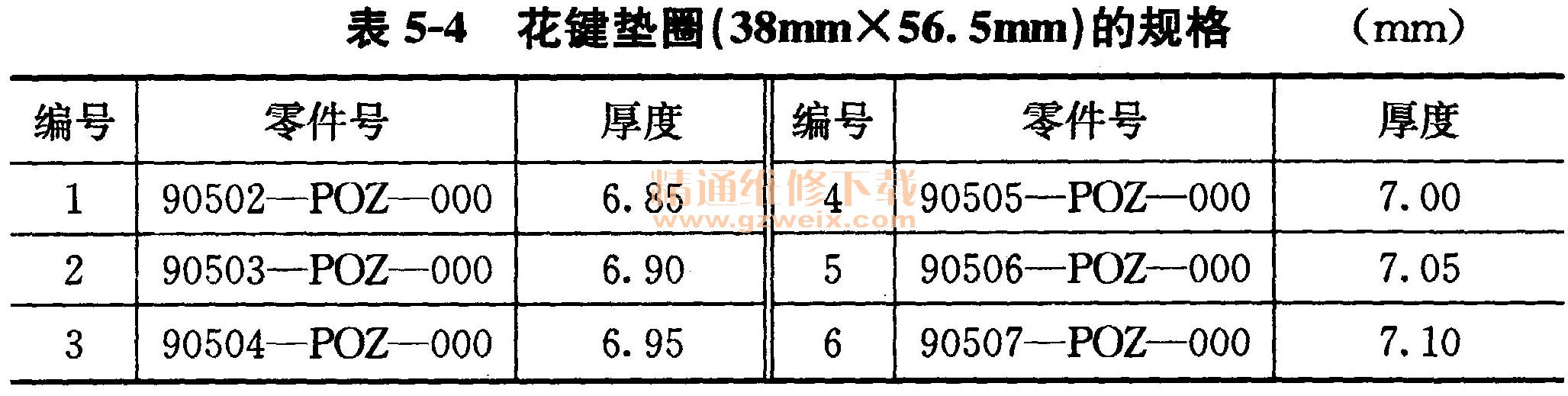

    该间隙的标准值为0. 07～0. 15mm。如果被测值与标准值不符，则应拆下花键垫圈并测量其厚度，再根据需要按表5-4所列选择合适厚度的花键垫圈，并重复上述检查。

    ③按下述方法检查副轴2档齿轮的轴向间隙：
    a．从主轴上拆下止推垫片（27mm×47mm×5mm），并连同副轴上的其他零件按图5-21所示顺序依次安装到副轴上（检查时不要安装O形圈）。

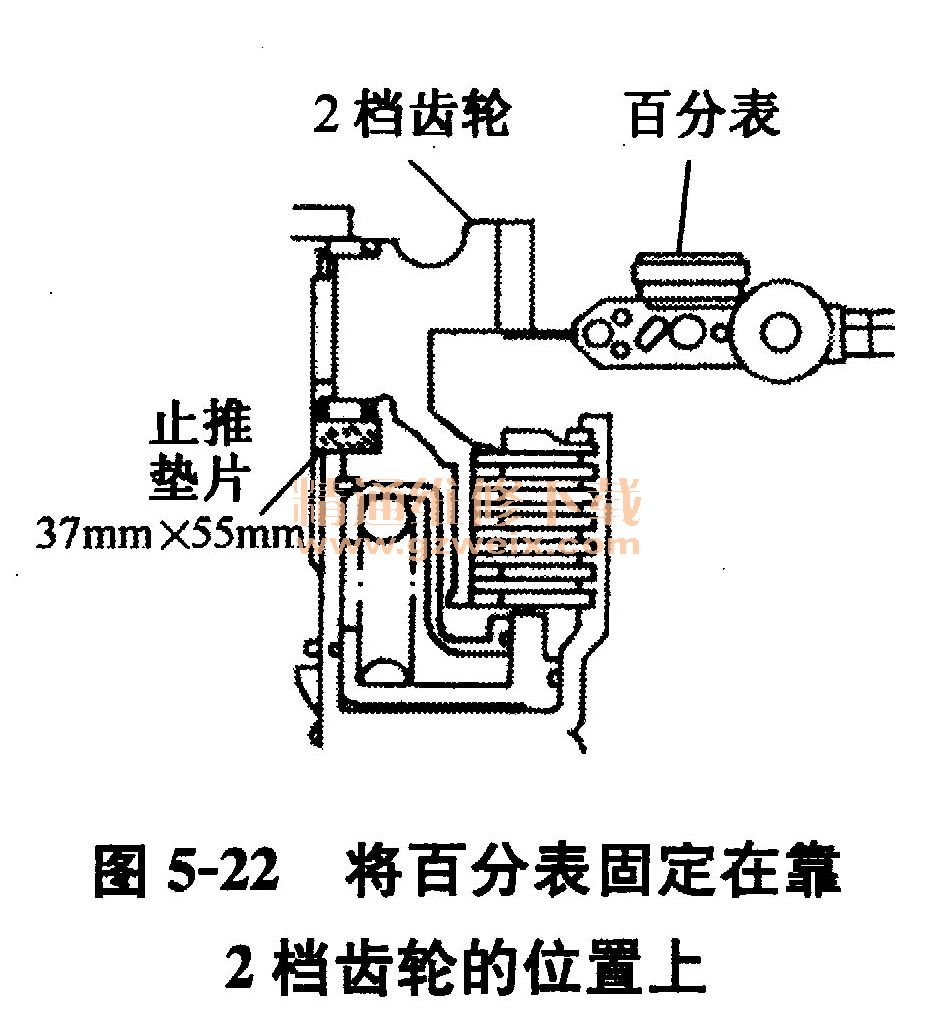

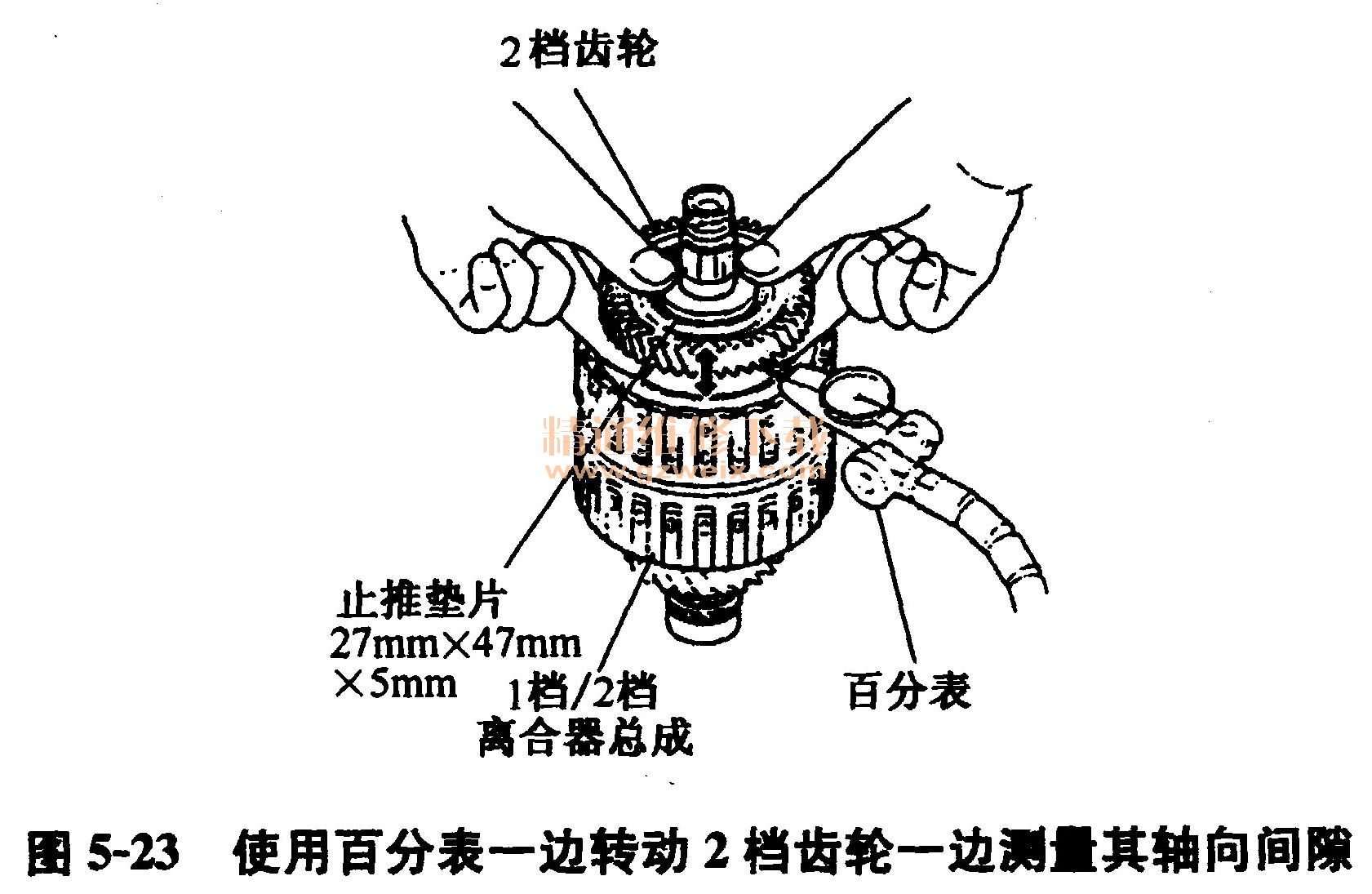

    b．如图5-22所示，将百分表固定在靠2档齿轮的位置上，将止推垫片（27mm×47mm×5mm）紧压在1档／2档离合器总成上，如图5-23所示，使用百分表一边转动2档齿轮一边测量其轴向间隙（至少测3处，取平均值）。

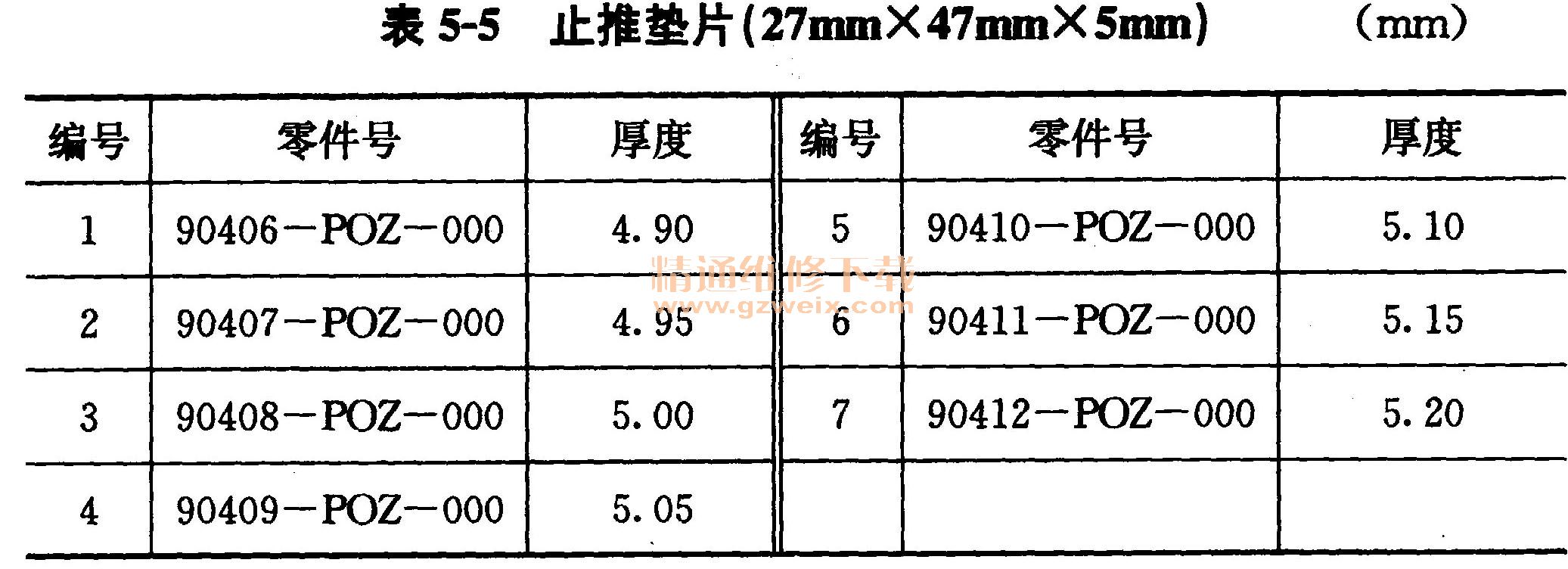

    该轴向间隙的标准值为0. 04～0. 12mm。如被测间隙值不符合此要求，则拆下止推垫片37mm×55mm并测量其厚度，再根据需要按表5-5选择合适厚度止推垫片，并重复上述检查。

    c．确认间隙正常后，切记应将27mm×47mm×5mm的止推垫圈安装到主轴上。
    ④如滚针轴承磨损、损坏或转动不自如，则应按下述方法予以更换。
    a．在台钳钳口上垫放软垫，然后夹紧副轴惰轮。

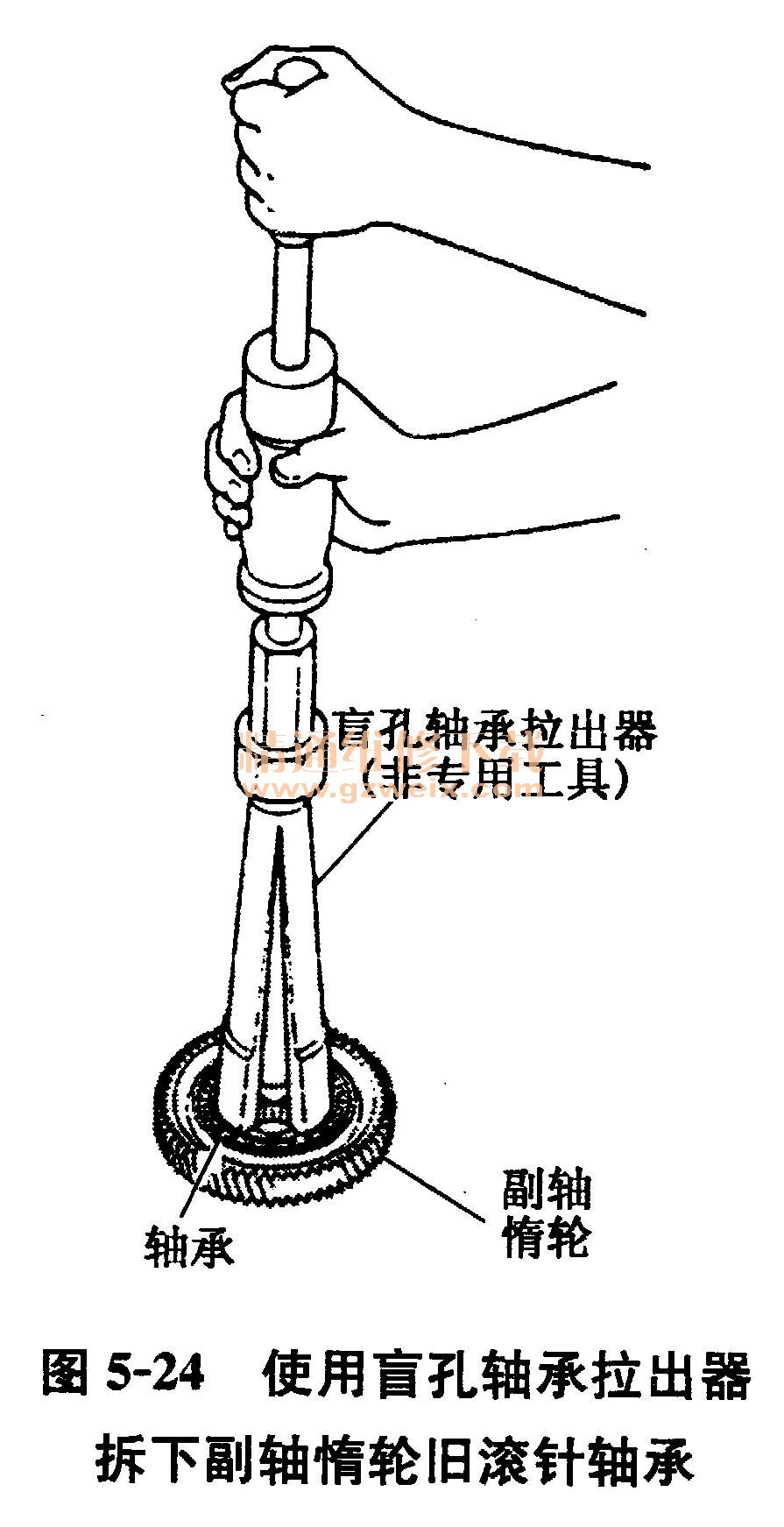

    b．如图5-24所示，使用盲孔轴承拉出器拆下副轴惰轮旧滚针轴承。

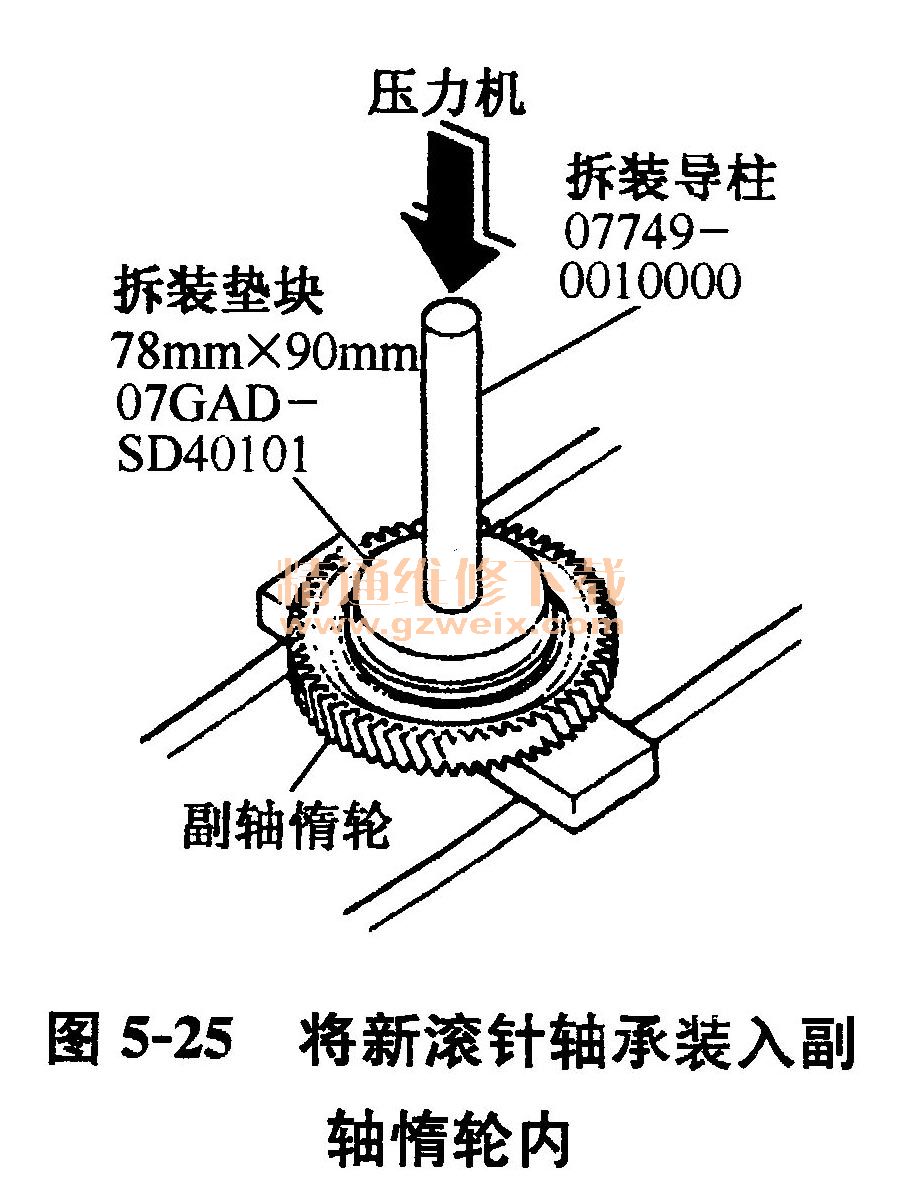

    c使用压力机及专用工具拆装垫块（07GAD-SD4010 178mm×90mm）和拆装导柱（07749-0010000）按图5-25所示方法将新滚针轴承装入副轴惰轮内。
