六、炭罐电磁阀（如图17所示）由于国Ⅲ排放指标中有一项是燃油蒸发指标。所以它们都增设有燃油蒸发控制装置。

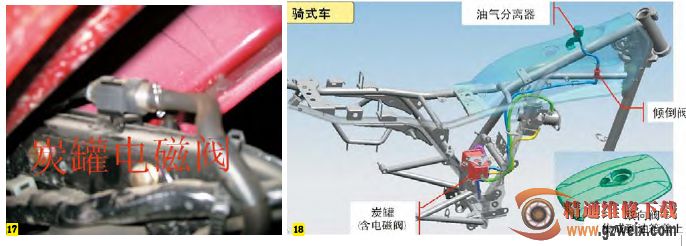

它们是由油箱，油箱盖，倾倒阀，油气分离器，碳罐（含电磁阀），连接管组成。如图18所示。

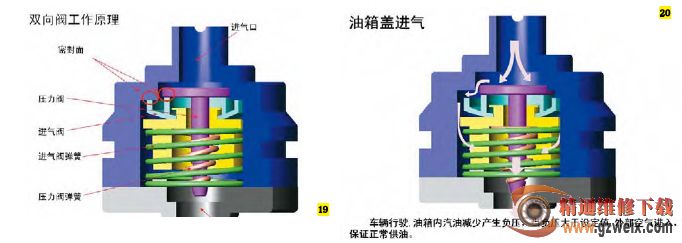

油箱盖相比普通化油器车的密封性能要好。同时油箱盖的内部设计有双向阀门，如图19所示。
车辆行驶时，油箱内汽油减少产生负压，当负压大于设定值，外部空气进入，保证正常供油它们的动作如图20所示。

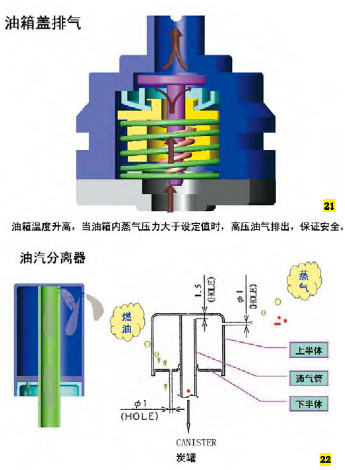

油箱温度升高，当油箱内蒸气压力大于设定值时，高压油气排出，保证安全。如图21所示。
油气分离器
它们的作用是当环境温度升高时，油箱内的汽油蒸汽通过油箱盖进入油气分离器，油气分离器把蒸气进行分离，分离后的汽油通过管道进入油箱，没有分离完全的蒸气则进入倾倒阀。
图22为它们的结构原理图
