摩托车发动机中的汽缸盖与汽缸体、曲轴箱体、箱盖、缸头罩等零部件及机体内的润滑油与机体外壳，进行可靠的密封，是确保发动机正常工作的首要条件。用于发动机的密封装置一般分为两种：静密封装置和动密封装置。由于密封装置的零件小巧、单薄，在整个摩托车零部件中不太起眼，容易被人们忽视。在使用与维修过程中故障频率较高，是发动机易损零件之一。如何合理使用密封装置，这一问题备受广大摩托车用户和维修人员的关注。本文拟对摩托车发动机密封装置的构造、密封机理、技术要求、安装状态和维护使用等有关注意要点进行简要介绍，以飨读者。

一、静密封装置

    发动机中的静密封装置有：汽缸垫、曲轴箱合箱垫、水泵体垫、进气管密封垫、O型密封圈和化学密封垫等，它们主要密封润滑油、压缩气体和水道。由于燃气高温、高压和化学腐蚀的作用，要求曲轴箱左右结合面和上平面（即与汽缸体结合的部位），以及汽缸盖与汽缸体之间的密封垫，具有一定的弹性和耐高温强度，以保证其密封性能在温差较大的情况下不变形、不失效、不易损坏和便于拆装。

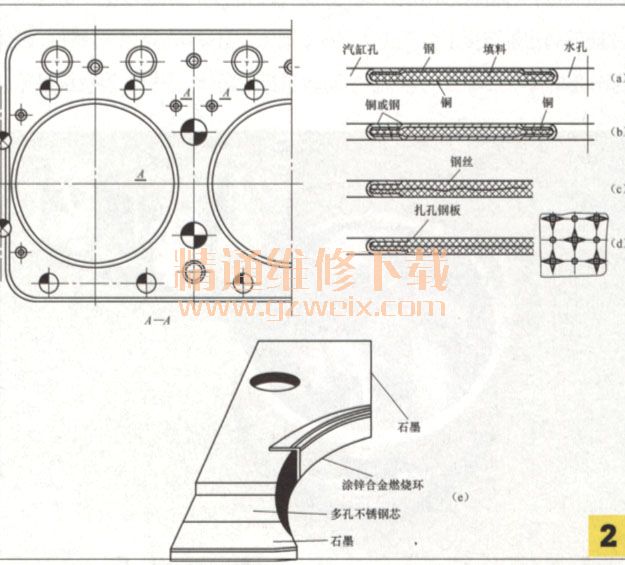

    通过图1我们可叨威青楚地看到，这是典型的石棉一金属板型密封垫。在石棉中加有金属丝或金属屑，外表包一层铜皮或钢皮。在汽缸圆口处及水道圆周均镶嵌有加强筋，防止高温高压气体冲坏。这种类型的密封垫的厚度通常在1.2-2.0mm之间。具有很好的弹性和优异的耐高温性。且能够重复使用。唯一不足的是，这种密封垫各部位厚度的均匀性较差。装配这种密封垫有一定的方向，其表面光滑的一面应与汽缸平面接触，如果装反，容易被高压气体或冷却水冲坏。图2所示金属石棉垫则采用了编织的钢丝网或有孔钢板（图d为骨架），两面用石棉及橡胶粘结挤压而成。此外，如图2中（e）所示，该密封垫还采用了石墨材料制作。

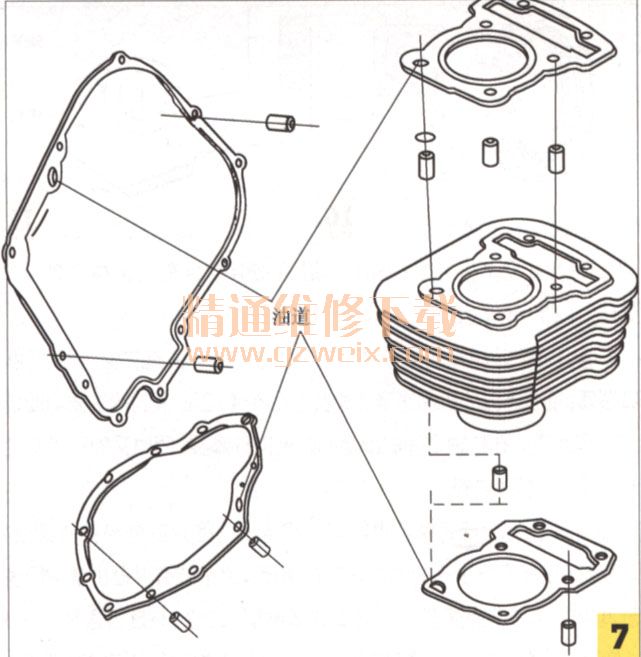

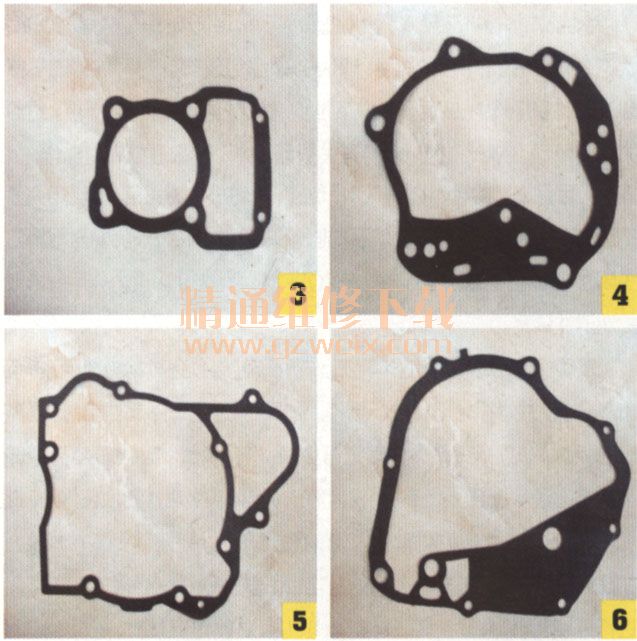

    其他常用的密封垫，则采用0.50mm厚度的石棉纸垫，譬如：左右曲轴箱结合垫、发动机左右侧盖垫、进气管密封垫（与化油器及汽缸盖连接部位采用的垫片），水泵进出口处密封垫等如图3-6所示。这些垫片均采用定位销与各部件定位组合，如图7所示。对压力较低、温度不高的发动机进气口与化油器以及曲轴箱结合面等处，则分别采用O型密封圈或优质石棉纸垫进行密封。
