1.3.9汽车电控液压悬架系统故障诊断与排除
(1)功能检查
检查汽车高度调节功能;检查元件漏油;检查相关元件表面温度;检查液压油及过滤装置;检查调压阀指示情况及调整性能等。
(2)悬架系统故障的自诊断

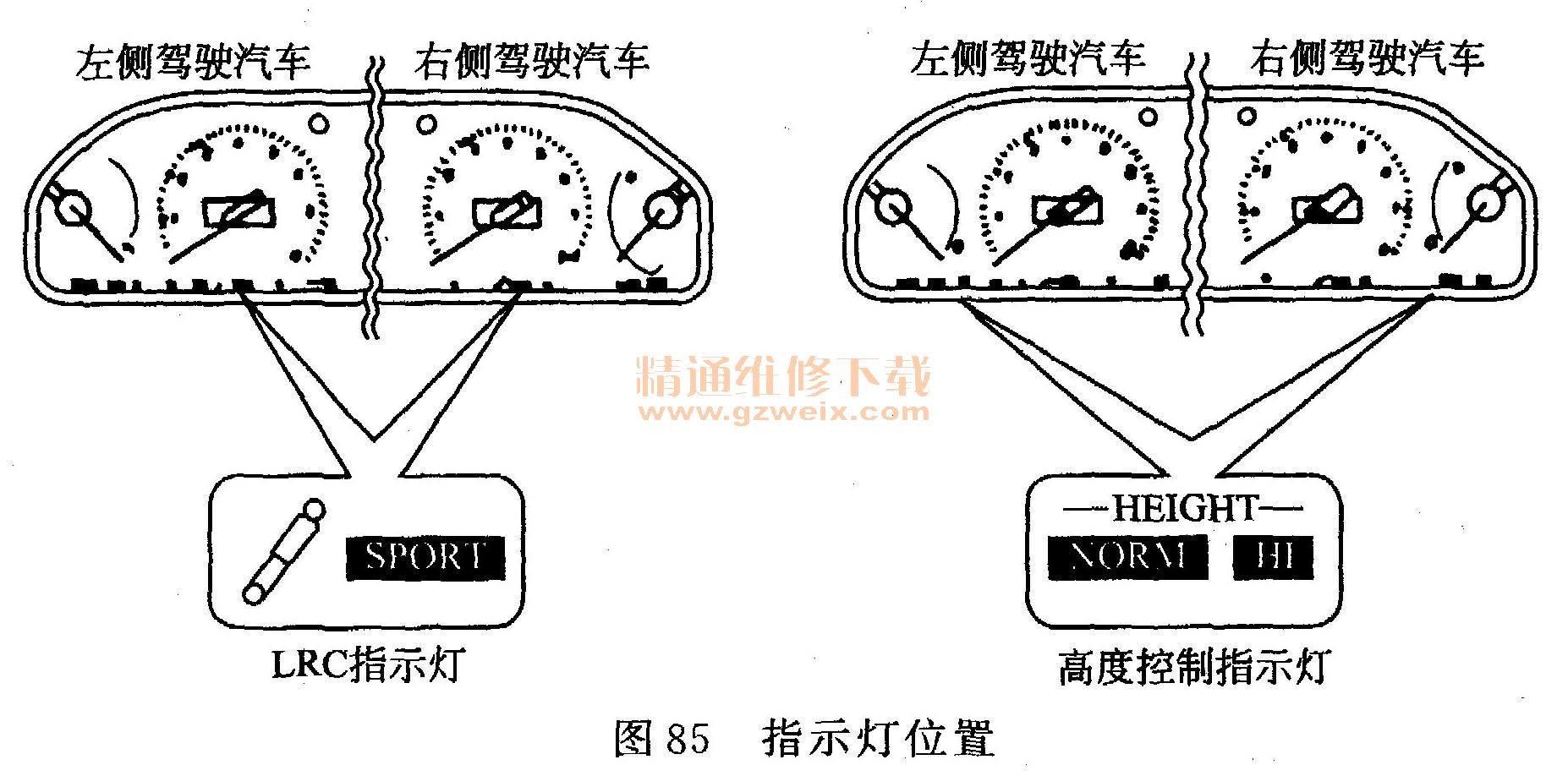

①用巡航控制指示灯(LRC)进行自诊断。采用电控悬架控制的汽车上通常装有LRC指示灯和高度控制指示灯(HEIGHT),其在车上的位置,如图85所示。其自诊断步骤如下。
a.接通点火开关,检查LRC指示灯和HEIGHT指示灯是否点亮2s。当将LRC开关拨至“SPORT”侧时,LRC指示灯仍应亮;同样,当将高度控制开关拨至“NORM”,位置或“HI”位置时,相应的高度控制指示灯“NORM”或“H F”仍应点亮。即使在接通点火开关和发动机不运转时,拨动高度控制开关也不会改变高度控制指示灯的点亮状态。
b.当点火开关接通时,“HEIGHT”指示灯应保持点亮状态。
c.当高度控制NORM指示灯以1s的间隙闪亮时,则表明ECU存储器中已存有故障代码。如果指示灯检查过程中,出现表11所列故障时,应对相应电路进行检修。
②提取故障代码。

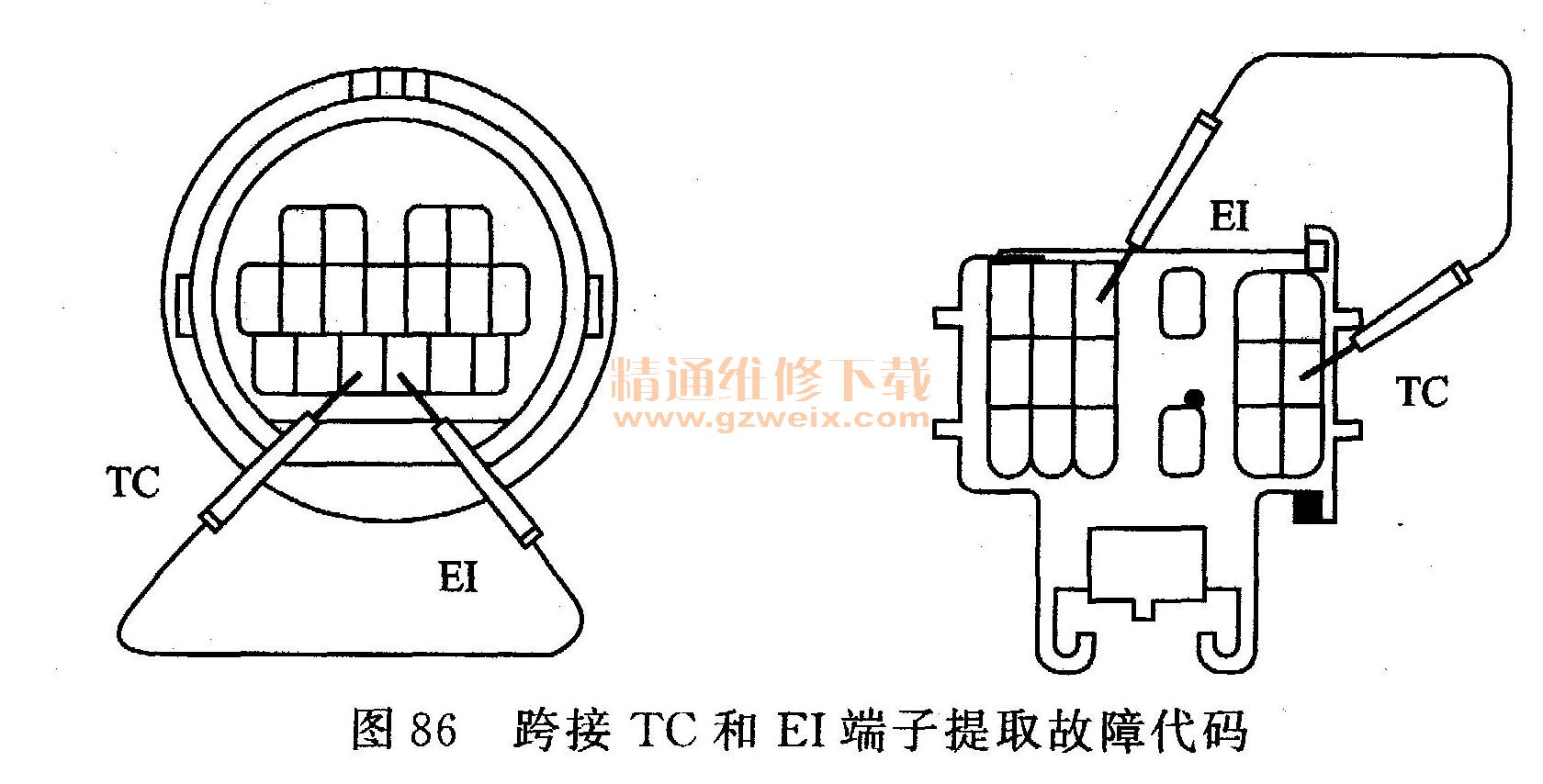

a.接通点火开关,如图86所示,用跨接线将TDCL或维修检查插座的TC与El端子短接。
b.观察高度控制“NORM”指示灯闪烁情况,按闪烁规律读取故障代码。
c.利用随车提供的故障代码表进行故障诊断。
③清除故障代码。
a.切断点火开关,拆下保险继电器中相应的熔丝10s以上。
b.切断点火开关,用跨接线将高度控制插头的CEL与E端子相连,同时使插头的端子TS与El相连,保持这一状态10s以上,然后接通点火开关,并脱开跨接线。
1.3.10丰田兰德酷路泽4700型车悬架系统故障的排除
某2005年产丰田兰德酷路泽4700型车,用户反应该车液压控制悬架不工作,升降指示灯闪烁。
接车后,试车故障确如用户所述。由于指示灯已经闪烁,表明系统出现故障。
随后连接故障诊断仪对悬架控制系统进行检测,设备显示故障码“C1751-AHC泵电动机持续电流”。在对故障码进行记录后,尝试将故障码清除,结果故障码可以被清除。之后试车,操纵升降开关AHC液压泵运转,但车身动作很慢。约1 min后,AHC液压泵停止工作,悬架系统指示灯点亮。利用故障诊断仪检测悬架控制系统,故障码C1751再次出现。
此时用手触摸AHC液压泵(图87),发现AHC液压泵非常烫手,根据以往的维修经验,怀疑悬架系统超负荷运转,为了防止AHC液压泵损坏,系统终止了液压泵电动机的运转。
决定对悬架系统进行常规检查。首先检查了悬架系统储液罐的油位,液面高度正常;检查油质,颜色及气味正常。
是不是液压系统内进了空气呢?为此,维修人员对液压系统进行了排气操作。虽然此前的液压系统排气不是十分彻底,但在彻底排气后试车故障依旧。
随后决定观察液压悬架控制系统内的数据流,看是否能够发现一些线索。
先观察了高度控制传感器的数据,数值正常且数值能够随着车身高度的变化而变化。
继续观察蓄压器压力值时发现了问题,正常情况下该数值约为10. 5MPa,而该故障车的此项数值为6. 7MPa。可以确定该车液压悬架系统的压力明显偏低。
问题应该出在液压泵上,由于AHC液压泵过度磨损,导致蓄压器压力偏低,为了使悬架达到正常高度,控制单元指令液压泵继续工作,因液压泵超负荷运转,为了避免液压泵电动机损坏,控制单元指令液压泵电动机停止运转。
经查看零件查询系统得知,AHC液压泵和电动机均可单独提供,因此只需要更换AHC液压泵即可。在更换液压泵后,试车故障排除。
