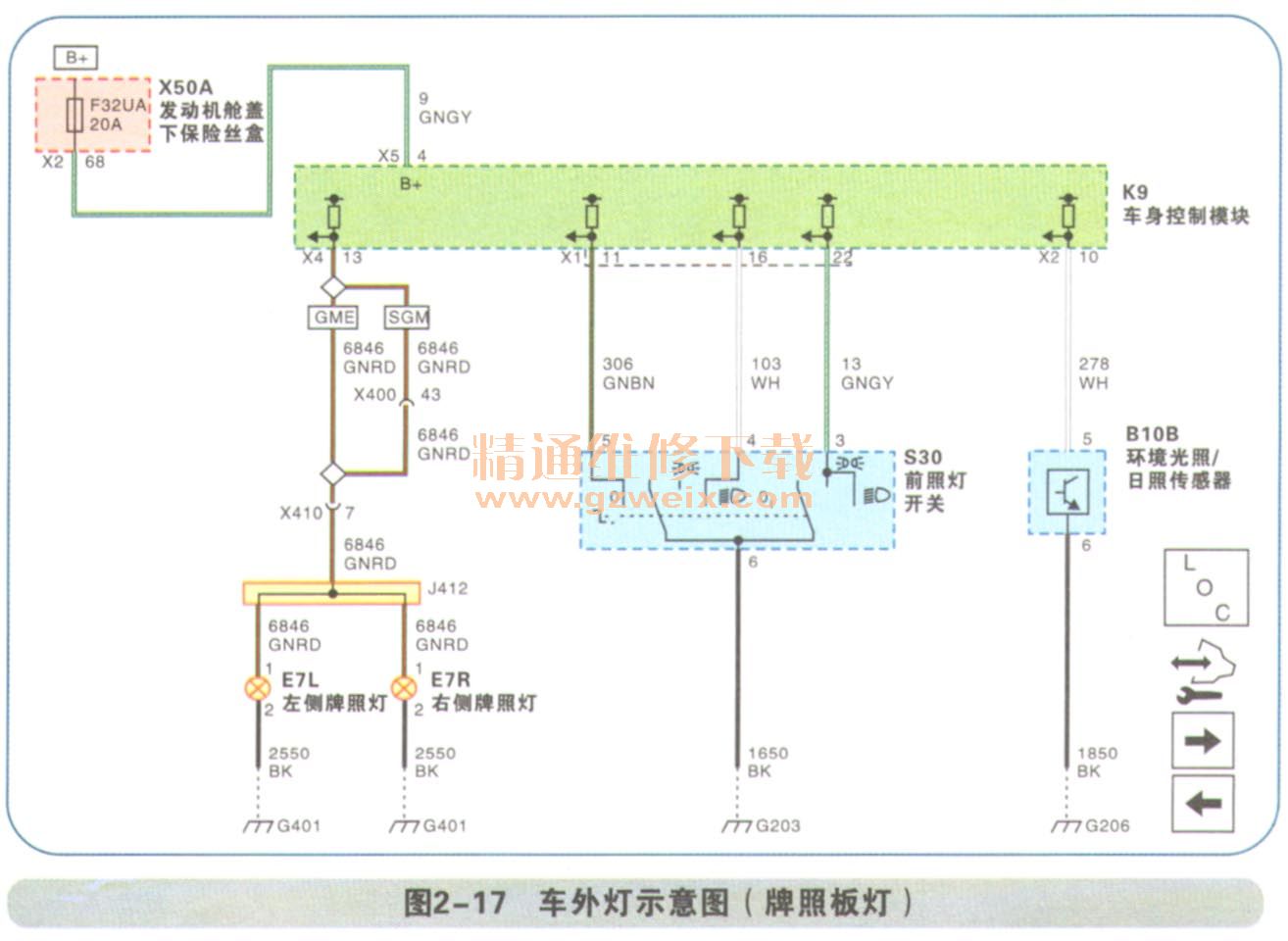

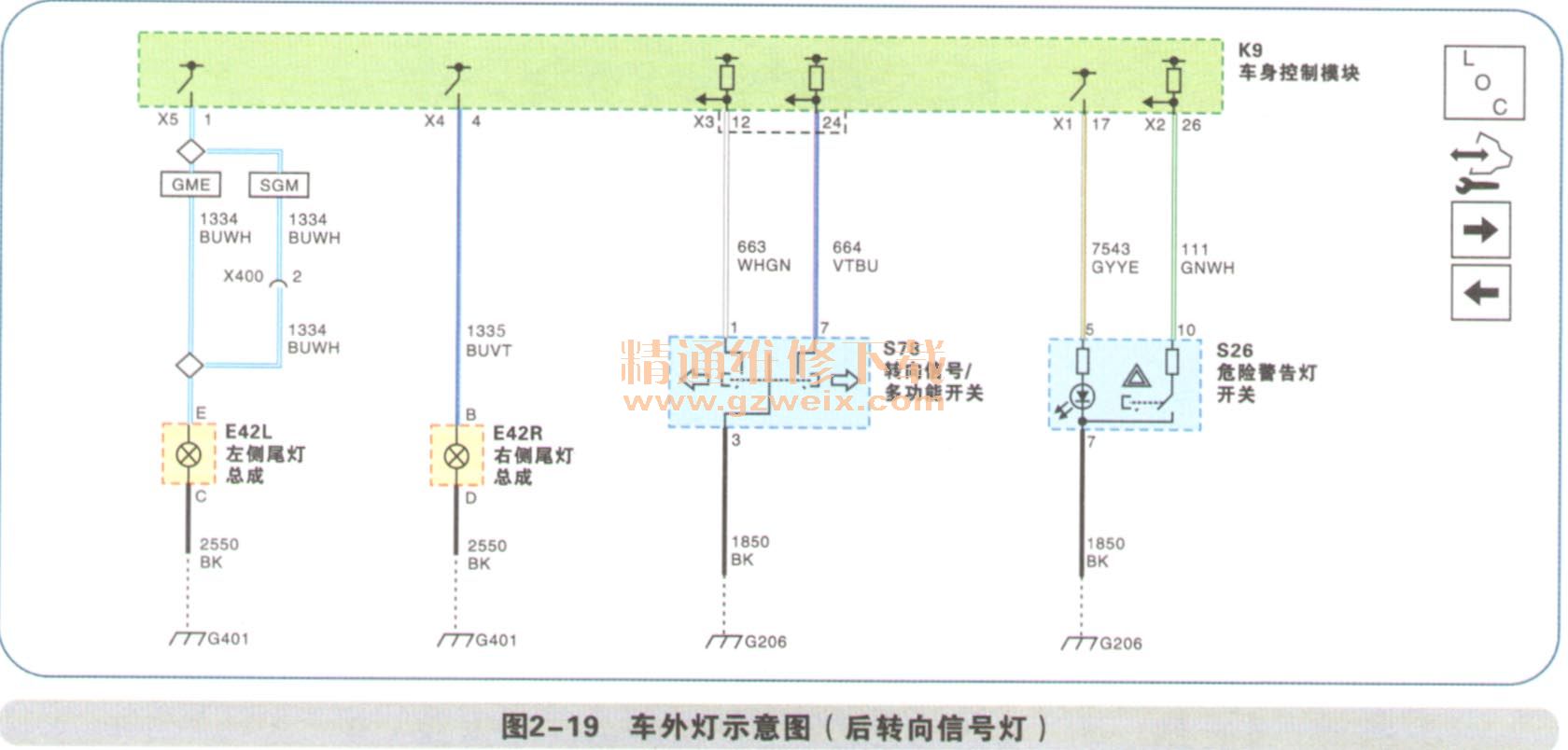

电路解读：
    a．一直向转向信号／多功能开关提供接地
    只有在点火开关置于ON（接通）或START（起动）位置时，转向信号灯才能启动。当转向信号／多功能开关置于向右转或向左转的位置时，通过右转向或左转向信号开关信号电路，向车身控制模块（BCM）提供接地。然后BCM分别通过前部和后部转向信号灯的电压供电电路，向这些转向信号灯提供脉动电压。
    当BCM收到转向信号请求时，串行数据信息发送至仪表板组合仪表，请求各自的转向信号指示灯通过脉动电压接通和关闭。
    b．危险闪光灯可以在任意电源模式启动／危险警告灯开关永久接地
    当危险警告灯置于ON位置时，通过危险警告开关信号电路向车身控制模块（BCM）提供接地。在ON和OFF工作循环下，BCM向所有转向信号灯提供电池电压。当启动了危险警告灯开关时，BCM向组合仪表发送串行数据信息，请求两个转向信号指示灯在接通和断开之间循环切换。




    电路解读：
    制动踏板位置（BPP）传感器被用来感应驾驶员对制动踏板应用的动作。
    制动踏板位置（BPP）传感器提供模拟电压信号，电压信号在应用制动踏板时将增强。
    车身控制模块（BCM）向制动踏板位置（BPP）传感器提供低电压参考信号和5V参考电压。
    当可变信号达到电压9限（表示应用了制动器）时，BCM将向停车灯控制电路和中央高位停车灯控制电路提供电池电压。
    当控制电路被通电时，右侧、左侧和中央停车灯启亮。

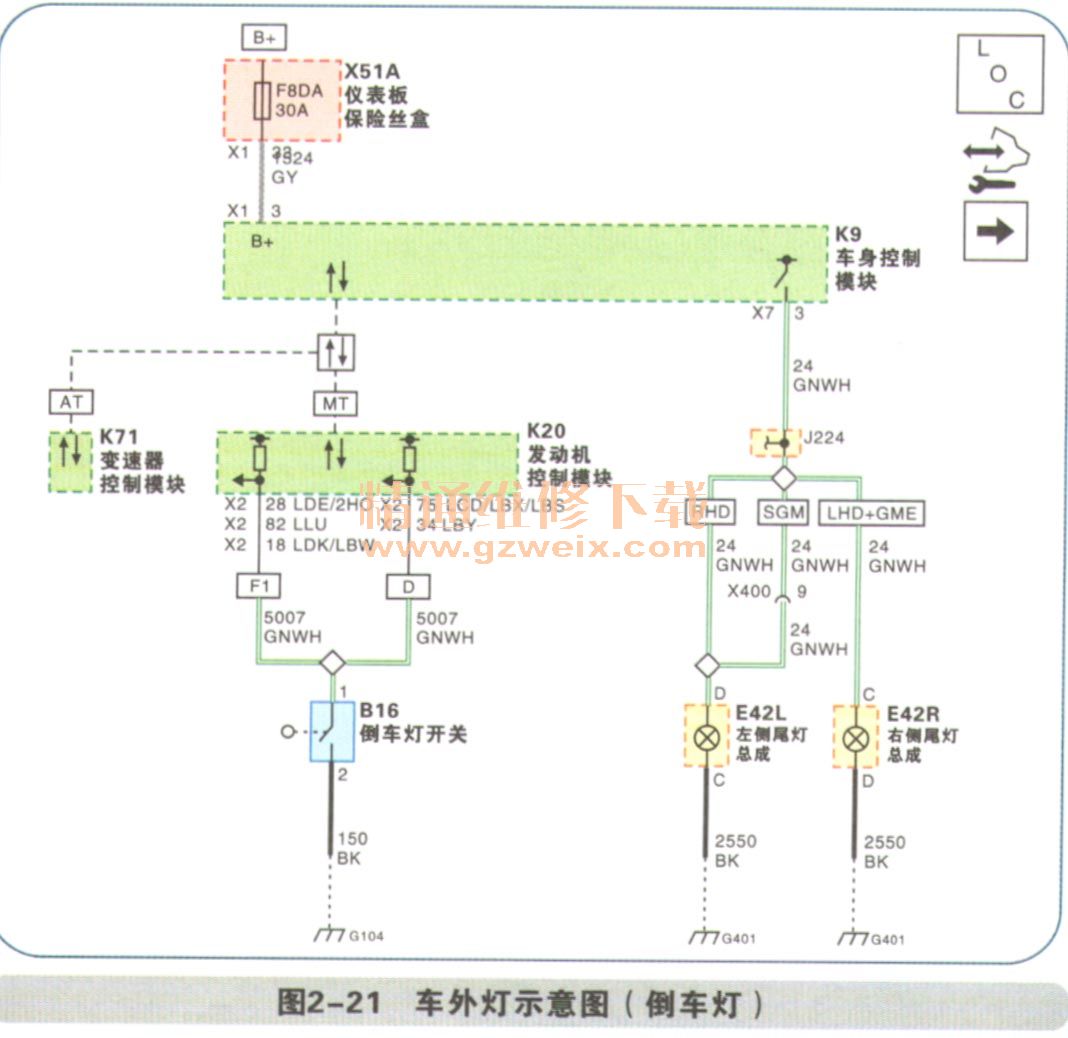

    电路解读：当变速器置于倒车挡位置时，发动机控制模块（ECM）向车身控制模块（BCM）发送串行数据信息。该信息指示选挡杆处于“REVERSE（倒车挡）”位置。BCM向倒车灯施加电池电压。倒车灯永久接地。一旦驾驶员将选挡杆移出“REVERSE（倒车挡）”位置，ECM将通过串行数据发送信息，请求BCM断开倒车灯控制电路的电池电压。
    若是自动变速器（AT）车子，发动机控制模块除了向车身控制模块发送串行数据信息，还要有自动变速器模块（K71）参与信息交流。

    2．车内灯
（1）车内灯电路图及局部解读

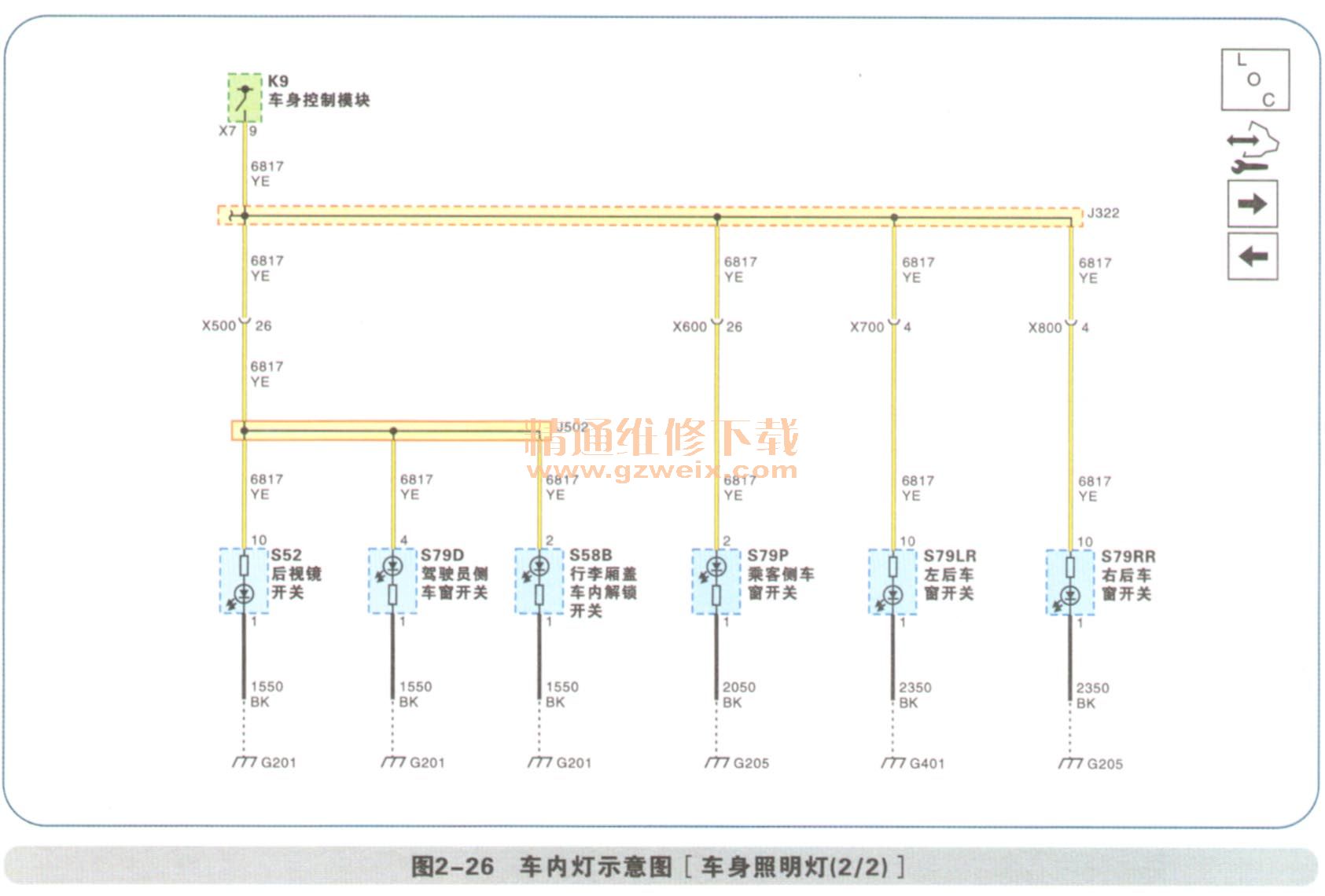

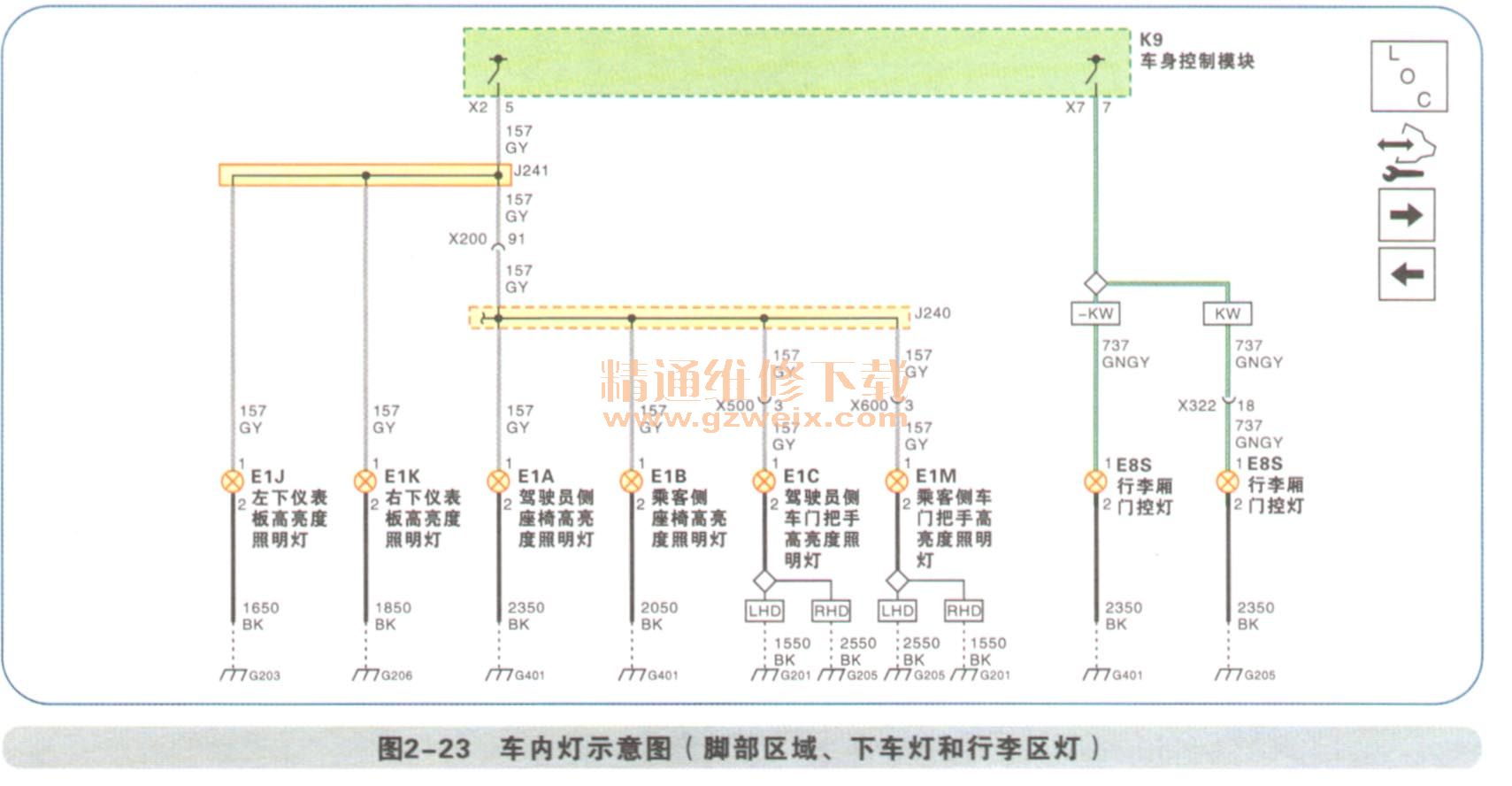

车内灯电路图如图2-22～图2-28所示。

    电路解读：车身控制模块（BCM）向车顶灯／阅读灯、遮阳板灯和仪表板舱灯提供电池电压。当接通以下部件时，相应车灯将启亮：车顶／阅读灯，车顶／阅读灯-第一排，遮阳板-左前，遮阳板-右前，仪表板舱灯。

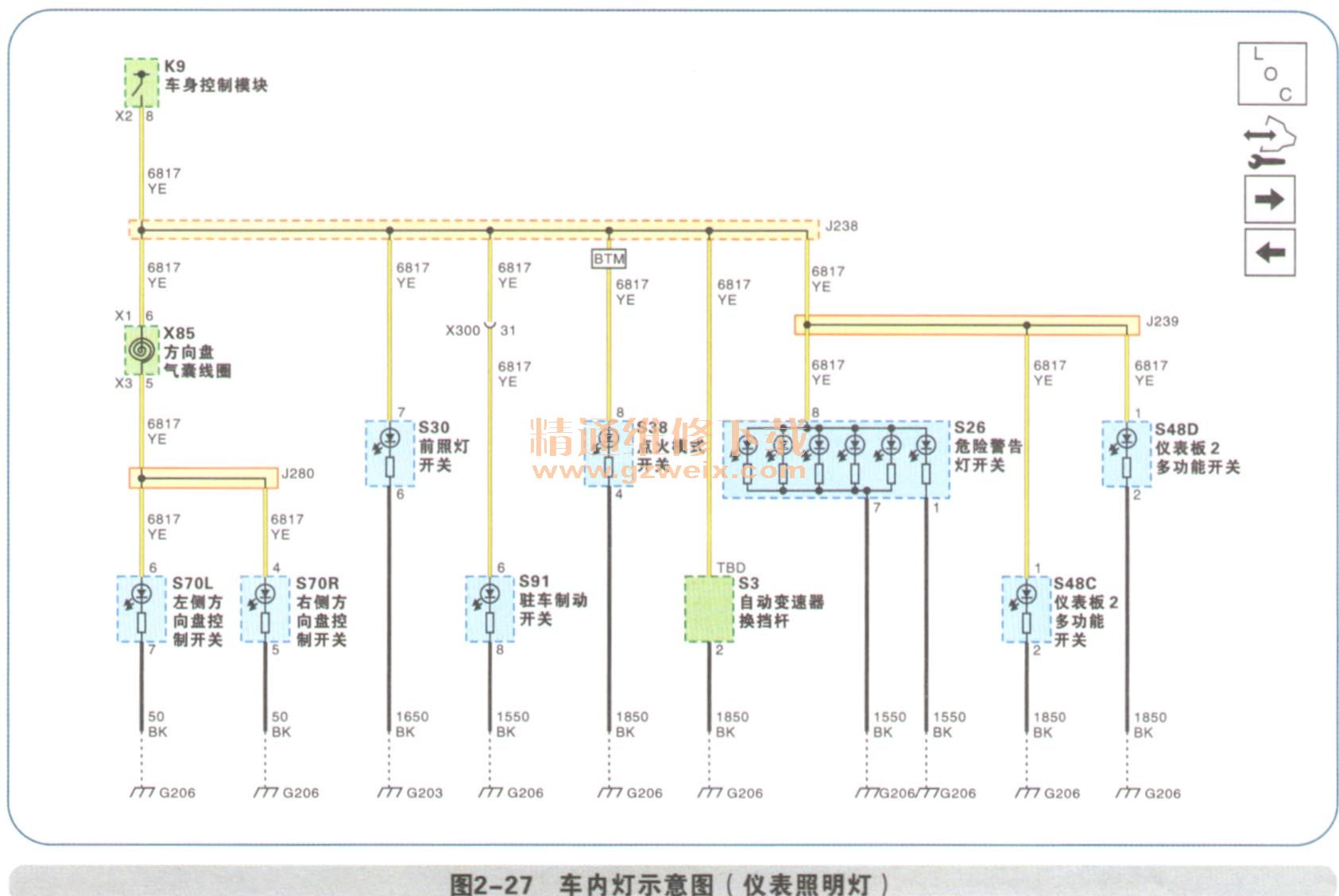

    电路解读：车身控制模块（BCM）通过仪表板组合仪表变光电压参考电路，向仪表板组合车灯变光开关（是前照灯开关的一部分）提供电压参考。当变光开关置于所需的亮度位置时，通过变光开关变阻器和组合车灯变光开关信号电路，向BCM施加参考电压。BCM解析该电压信号，然后通过仪表板组合车灯供电电压电路和LED变光供电电路，向所有相关的车内灯施加脉宽调制（PWM）电压，将车内灯点亮至所需的亮度水平。

（2）车内照明系统电路综合解读
    ①车内灯
    顶灯、提升尾门灯、门控灯可手动打开，车内灯开关置于ON位置，或开关处于AUTO位置时，打开车门，即可开启。
    ②门控灯/上车照明灯
    车身控制模块（BCM）的门控灯电源电压电路向顶灯、提升尾门灯和门控灯提供电池电压。当车门打开时，车门未关开关触点闭合，向BCM提供打开车门输入。BCM然后向开关处于AUTO位置的车内灯提供B+。车内灯开关处于ON位置时，BCM接收搭地信号。
    重要注意事项：如果提升门在所有模块关闭后打开，顶灯不会启亮。一旦BCM停止工作，提升门未关开关输入到BCM也不能使BCM工作，所以顶灯不会启亮。一旦BCM接收到使其工作的输入，如遥控开关或车门把手的信号，提升门打开时，顶灯将启亮。如果驾驶员疏忽使车内灯启亮，BCM将在20min后将其关闭。如果点火开关置于ON位置或在所有车门关闭约20s后，门控灯立即关闭。
    ③遥控钥匙车内照明
    BCM接收到遥控发射器的车门解锁指令后，BCM将闪烁数次停车灯，启亮门控灯和停车灯，以低亮度启亮近光灯。灯保持启亮，直到点火钥匙转至OFF位置，收到遥控发射器发出的车门锁止命令后，或约20s延时后。
    ④车内灯变光
    本组包括可变光的车灯。该组灯可能混合使用了真空荧光照明、LED（发光二极管）照明和白炽灯。点火开关置于ON位置，真空荧光显示、收音机打开至最高亮度。当驻车灯接通时，所有白炽灯背景灯都在由仪表板变光开关所指示的变光水平＿仁接通。同时，所有真空荧光屏都会变光，来与所指示的变光水平相配。前照灯开关置于PARK（驻车）位置，驻车灯电源电压电路向BCM提供输入。BCM通过变光控制电路向仪表板组合仪表变光开关提供电压。仪表板变光开关的设置决定着仪表板变光开关通过仪表板变光灯低参考电路向BCM提供的电压量。BCM然后向所有车内灯提供PWM电压。所有荧光显示和白炽背景照明灯都提供有具体电压，并接地。当前照灯开关接至驻车灯或前照灯位置时，所有白炽灯背景灯都在由仪表板变光开关所指示的变光水平上接通。当仪表板变光开关从最小值移到最大值时，所有真空荧光屏和所有白炽灯背景灯都将相应地从最小亮度变为最大亮度，以响应仪表板变光器开关。
    ⑤意外电源
    本车的车身控制模块控制着照明系统，通过电路启亮车内灯。一旦点火开关转至OFF位置，车灯开关不活动时，BCM即打开这些启用电路。如果点火开关转至OFF以外的任意位置，或在此时间段内有车灯开关被激活计时器将自行复位。
