第二节电路故障分析实例
    （1）实例一：前照灯近光电路故障分析
    以前文介绍过的新君越轿车前照灯为例来分析，电路原理图如图3-1所示。

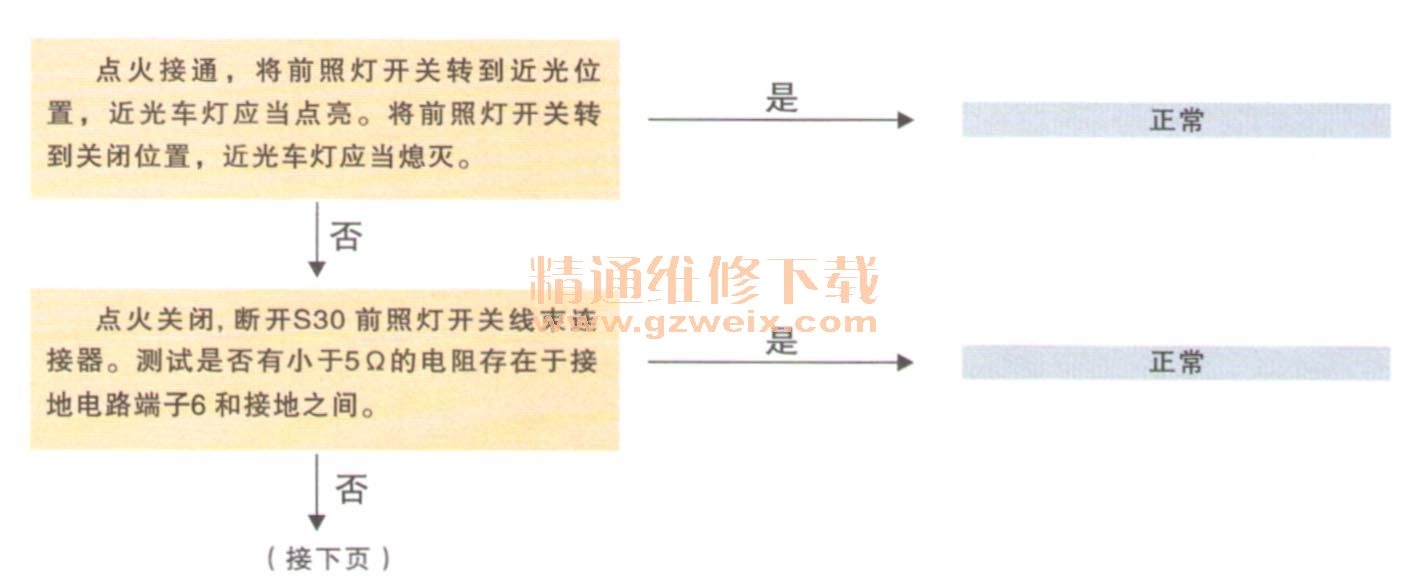

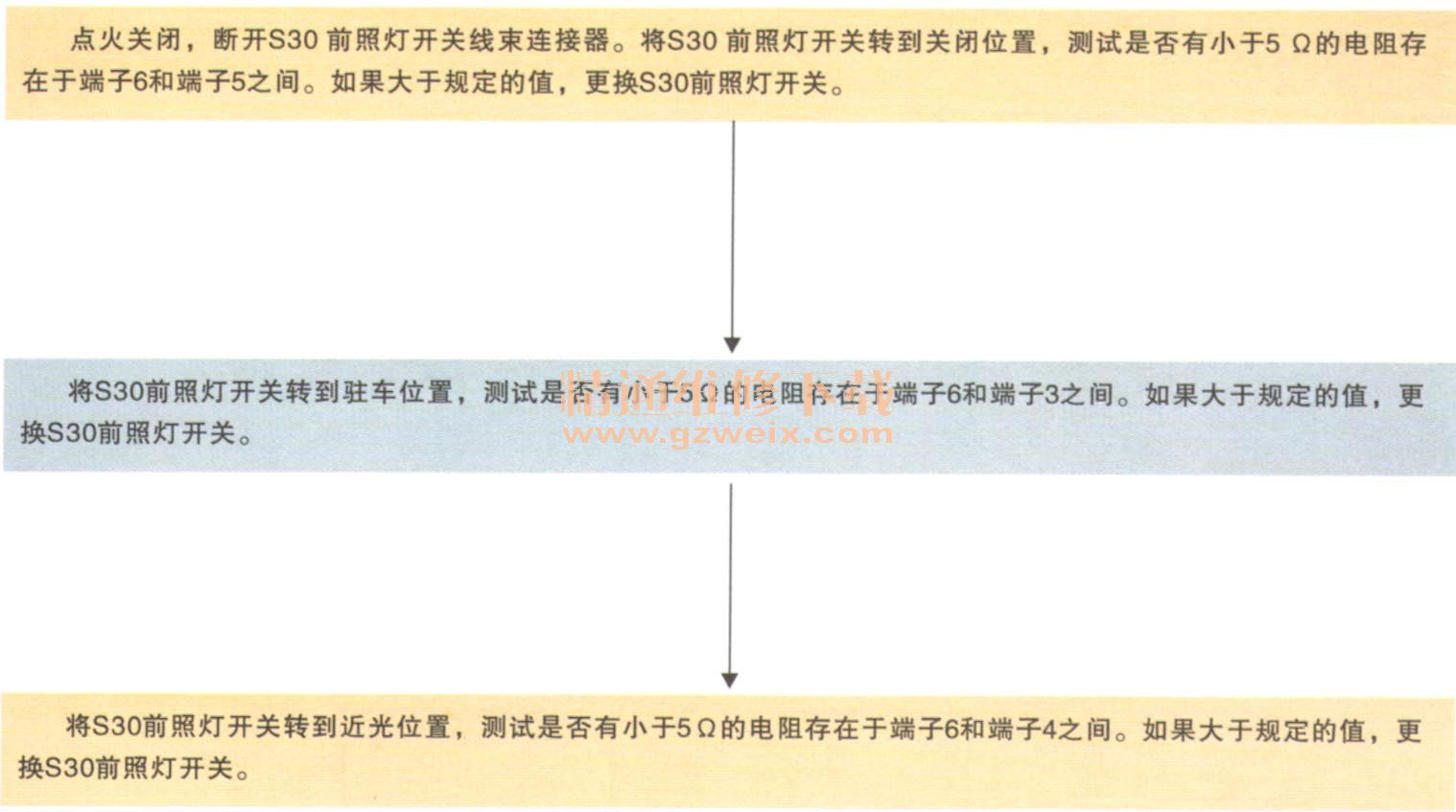

分析检测过程如下所示。


提示：前照灯开关近光相关端子的检测。



（2）实例二：后视镜电路故障分析

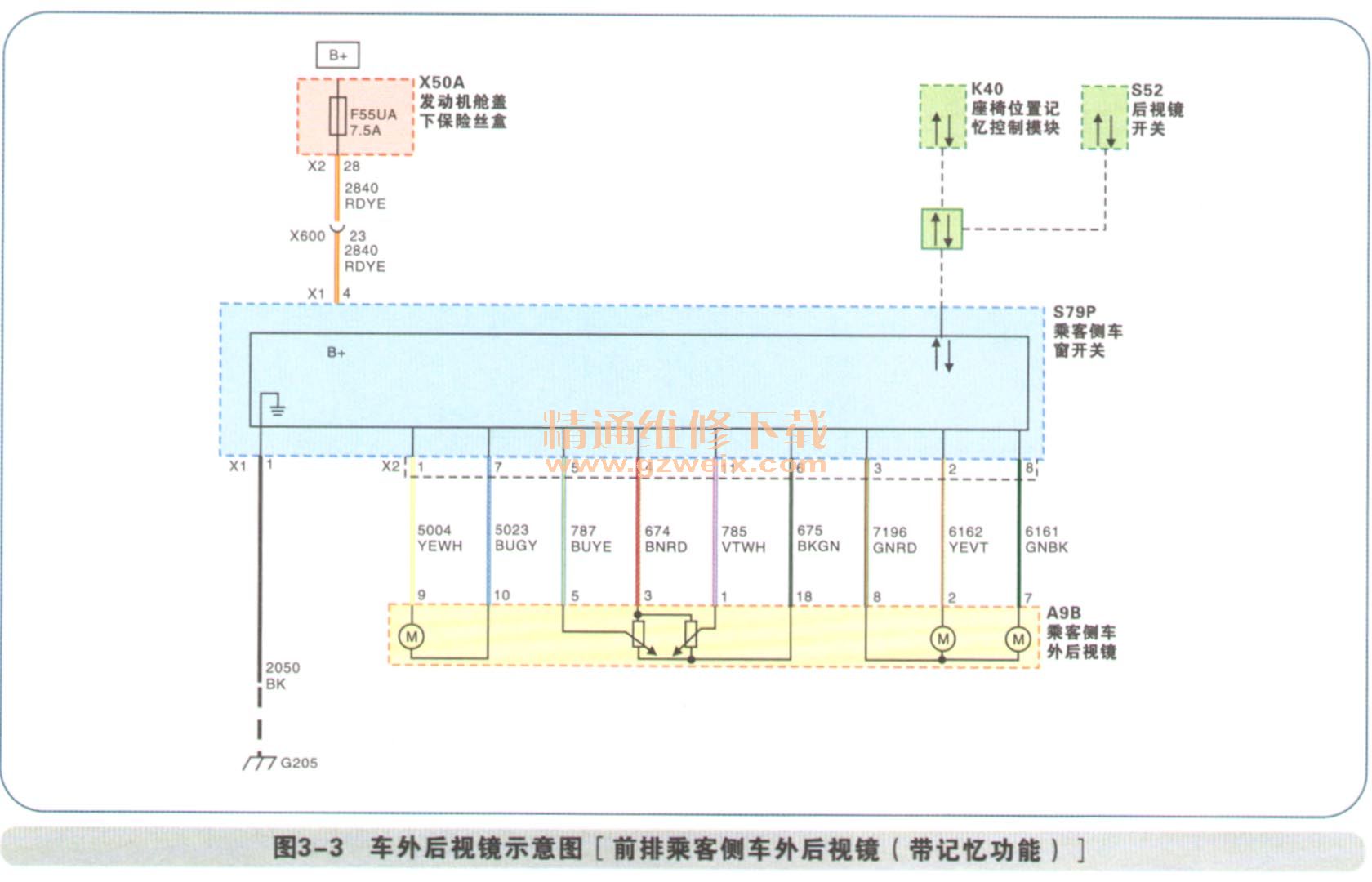

以前文介绍过的新君越轿车后视镜为例来分析，电路原理图如图3-2和图3-3所示。

    原理回顾：
车外后视镜开关和乘客侧车窗开关是作为主体装在座椅记忆模块的串行数据电路上的。后视镜选择和方向控制开关通过串行数据电路输入座椅记忆模块。当座持记忆模块收到车外后视镜的开关输入时，后视镜输出指令通过串行数据电路被送至合适的开关。车外后视镜开关和乘客侧车窗开关通过双向电机控制电路来控制左侧和右侧的车外后视镜。电机控制电路在未启动状态会浮起，开关提供电源，必要时，接地控制电路会在指令的方向移动后视镜。
    后视镜位置由各电动后视镜的水平和垂直位置传感器来确定。车外后视镜开关和乘客侧车窗开关为这些传感器提供一个5V参考电压、低参考电压、水平和垂直位置信号电路。信号电路通过开关得到5V参考电压，信号电路电压水平表示后视镜位置。后视镜位置通过串行数据电路被发送至座持记忆模块，此处是为后视镜操作存储的位置。当座持记忆模块收到一个记忆恢复指令时，座持记忆模块会给车外后视镜开关和乘客侧车窗开关发送到达位置的指令。开关将启动与指令位置传感器设置相应的后视镜电机。

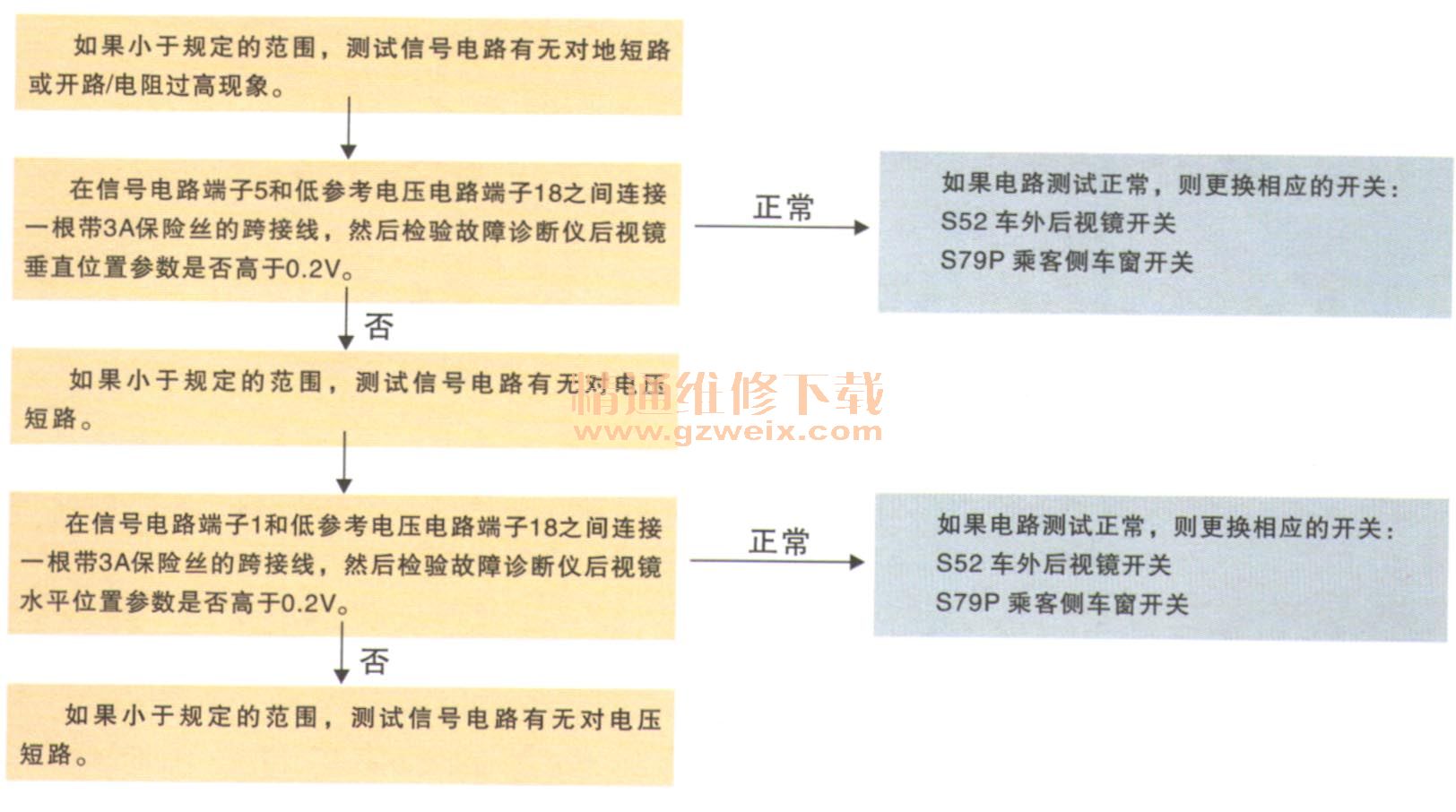

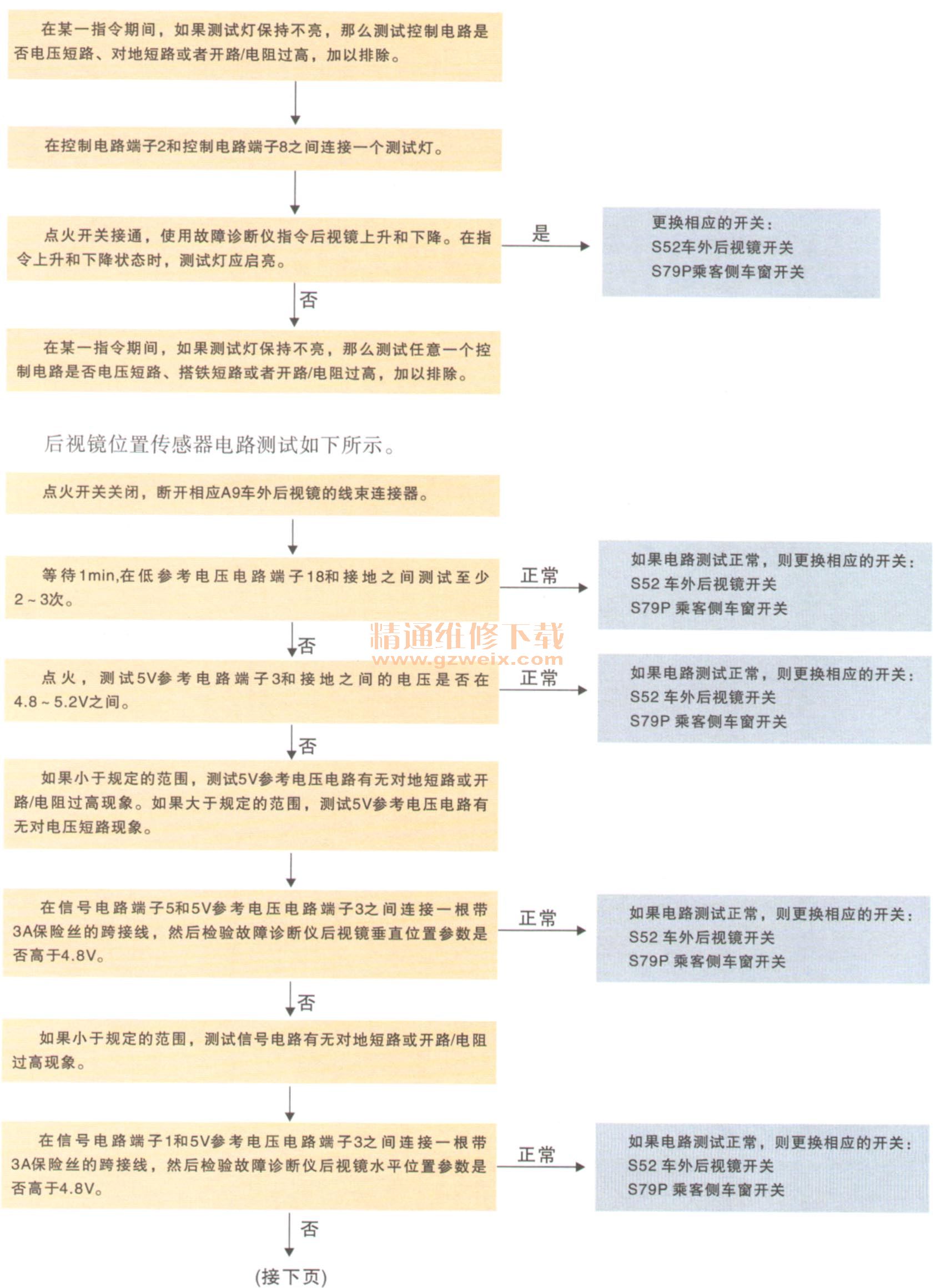

    运用故障诊断仪分析检测过程如下所示。

（3）实例三：故障指示灯系统电路故障分析
下面以通用新世纪为例进行分析，相关电路如图3-4所示。

分析检测过程如下所示。



    故障指示灯MIL不亮的诊断
    故障指示灯MIL不亮的诊断流程如下所示。




（4）实例四：燃油泵电路故障分析
    故障现象：
    一辆别克轿车，车主反映在跑长途走山路回老家的过程中，出现过两三次突然熄火。熄火停车稍等片刻后，车主就地几次检查保险丝和轻拍各继电器盒后又能着车。
    故障分析：在未维修前，首先查找别克维修手册找到别克轿车燃油泵控制电路图，如图3-5所示，然后参照如下燃油泵故障诊断流程。

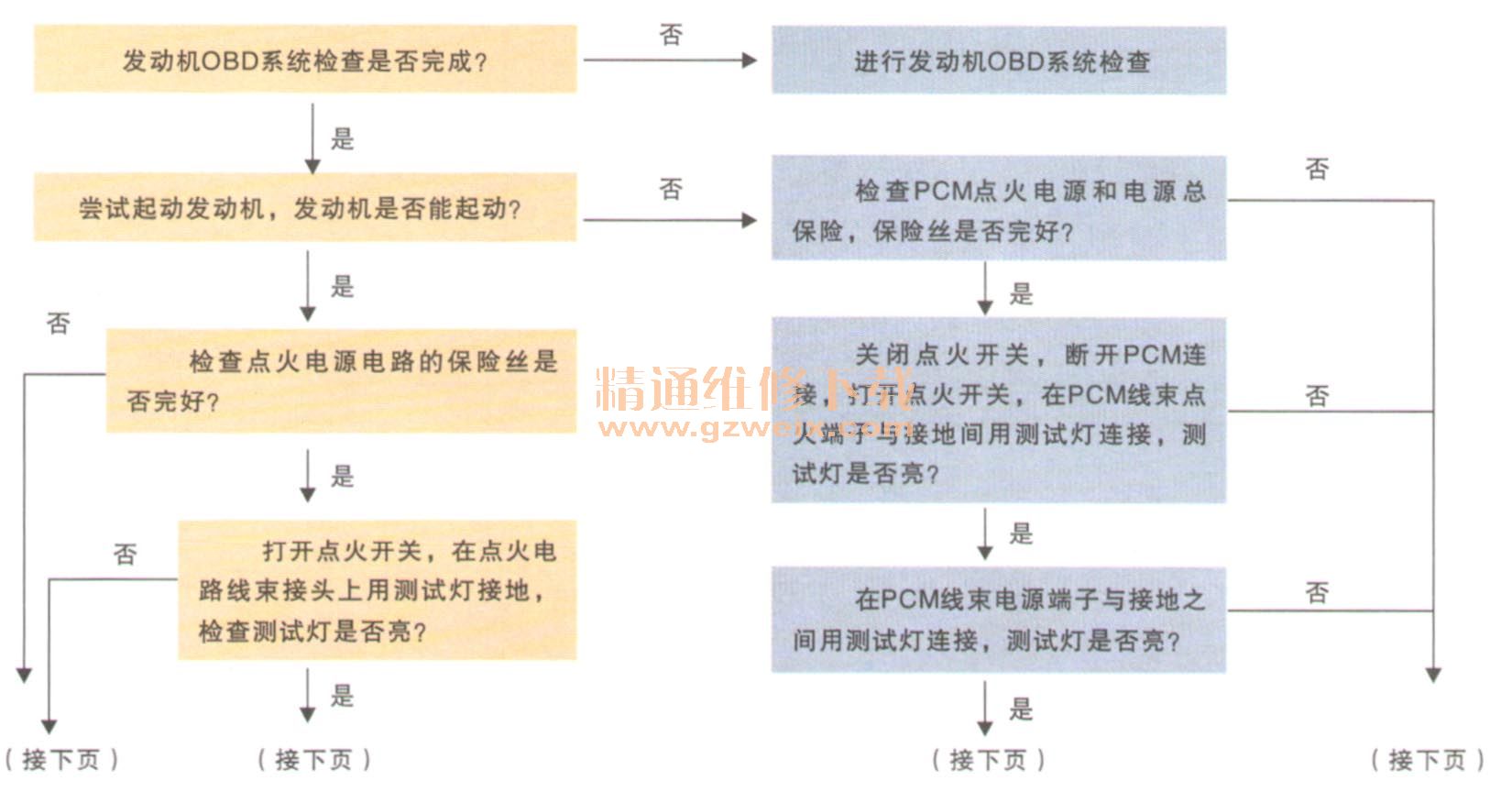

    燃油泵继电器电路诊断流程如下所示。

        故障排除：根据故障分析中的相关步骤，发现燃油继电器接触不良，更换继电器后故障排除。


    （5）实例五：打马达时，曲轴能转但发动机不起动
    故障现象： 一辆别克车，因交通事故，经修理厂大修基本完工后，准备试车，发现打马达时，曲轴能正常运转，但是经几次尝试后，仍无一点着车迹象。
    故障分析：先查阅相关的维修手册部分如图3-6所示，然后参照以下步骤进行分析。

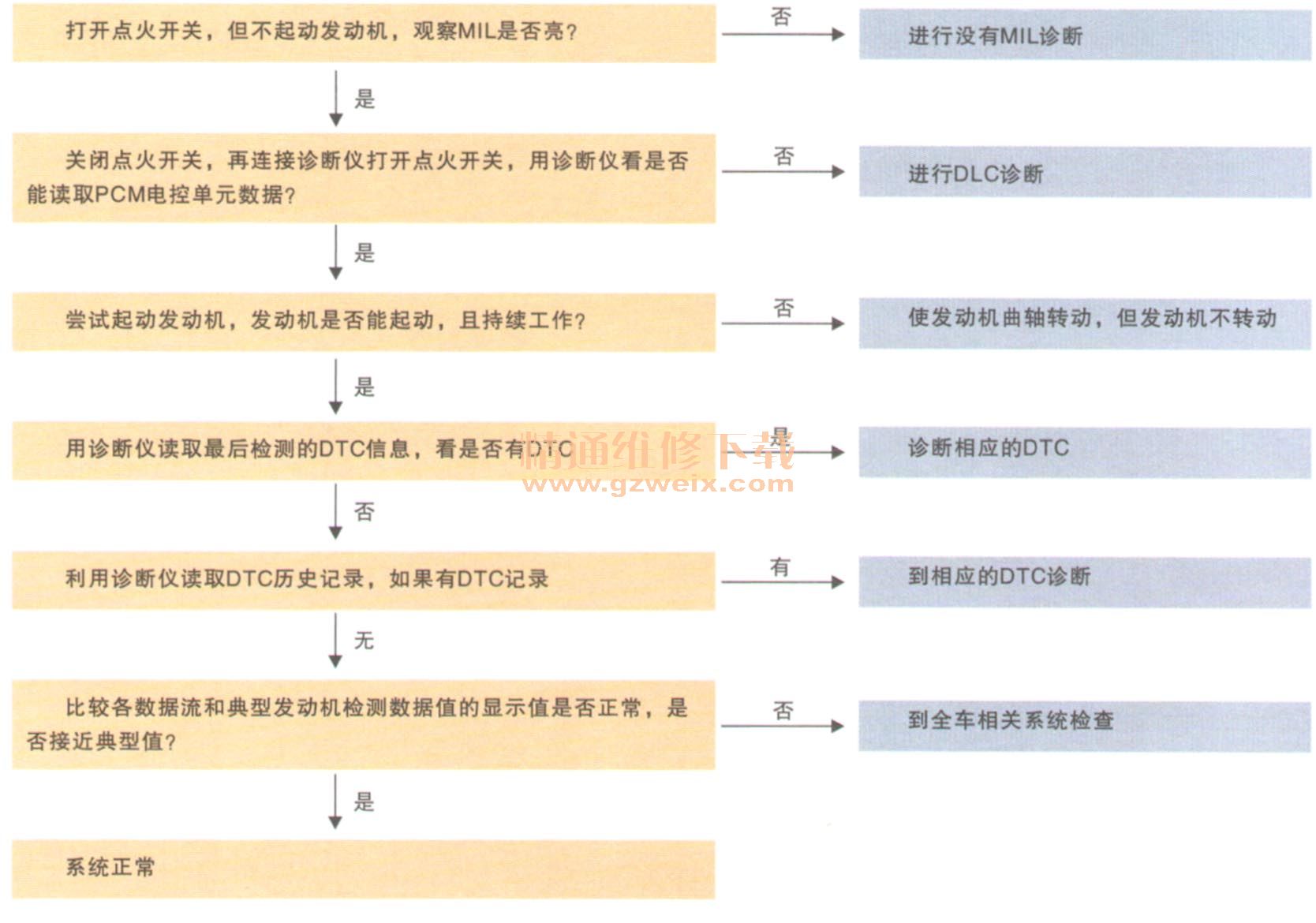

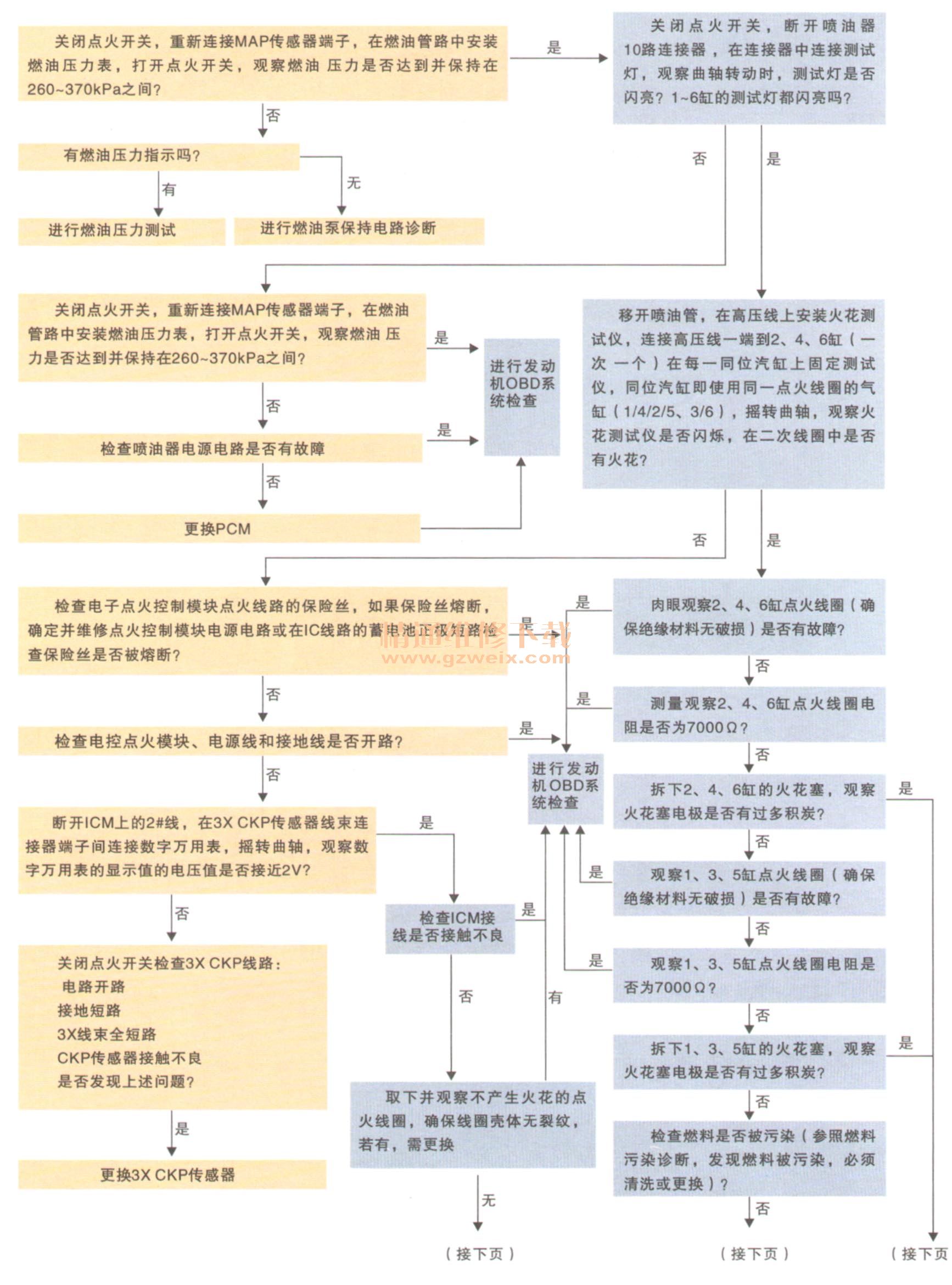

    发动机曲轴运转但不发动的诊断流程如下所示。



    故障排除：最后发现CKP传感器线路接触不良，重新修理插头后故障排除。

    （6）实例六：开空调怠速变低故障分析
    故障现象：
    一辆雪佛兰新景程，经车主反映在刚进入夏天首次开空调的时候，一按空调开关，发动机怠速马上变低，而且抖动得厉害，有时没来得及加油门就熄火了。
    故障分析：
    虽然仪表上没有故障指示灯亮，但还是不能排除电控系统问题，连接上X-431诊断仪，读取故障，结果读到故障码为P0506中文定义为怠速空气控制系统发动机转速比预期低。属于车速及怠速控制范畴。再次试车，不开空调时，一切正常，一开空调后怠速转速马上下降为439～560r/min。利用X-431诊断仪读取A/C开关信号，结果诊断仪能根据操作情况显示ON和OFF。这说明发动机电控单元系统能正常接收到空调的控制信号。为何没有提高怠速转速呢？很明显，要么是控制线路哪里接触不好，要么是ECM本身内部损坏。
    故障排除：
    因为这辆车刚买不久，各插头松旷的可能性比较小，检查起来也比较复杂，刚好仓库又有新的ECM组件，用替换法更换后，故障排除。
