第二章 通用车系电路图识读

    通用汽车电路原理图来自于通用厂家提供的维修手册资料。那么怎样借助于手册资料来了解车子的电路内在联系从而指导维修呢？这需要阅读者梳理思路，掌握识图方法深入阅读，再结合实车电路，才能充分地很好地理解并运用电路原理图去帮助检测电路，查找电路故障点。本章以别克新君威轿车全车电路图的解读为例，旨在帮助维修人员实现识图修车愿望。第一节电源熔丝分布图及搭铁分布图的识读
    电路的基本知识告诉人们，任何电路都是由电源、用电设备和保护、控制等装置组成的。要梳理新君威轿车的全车电路，当然也要从电源分配开始。

    1．电源熔丝分布图

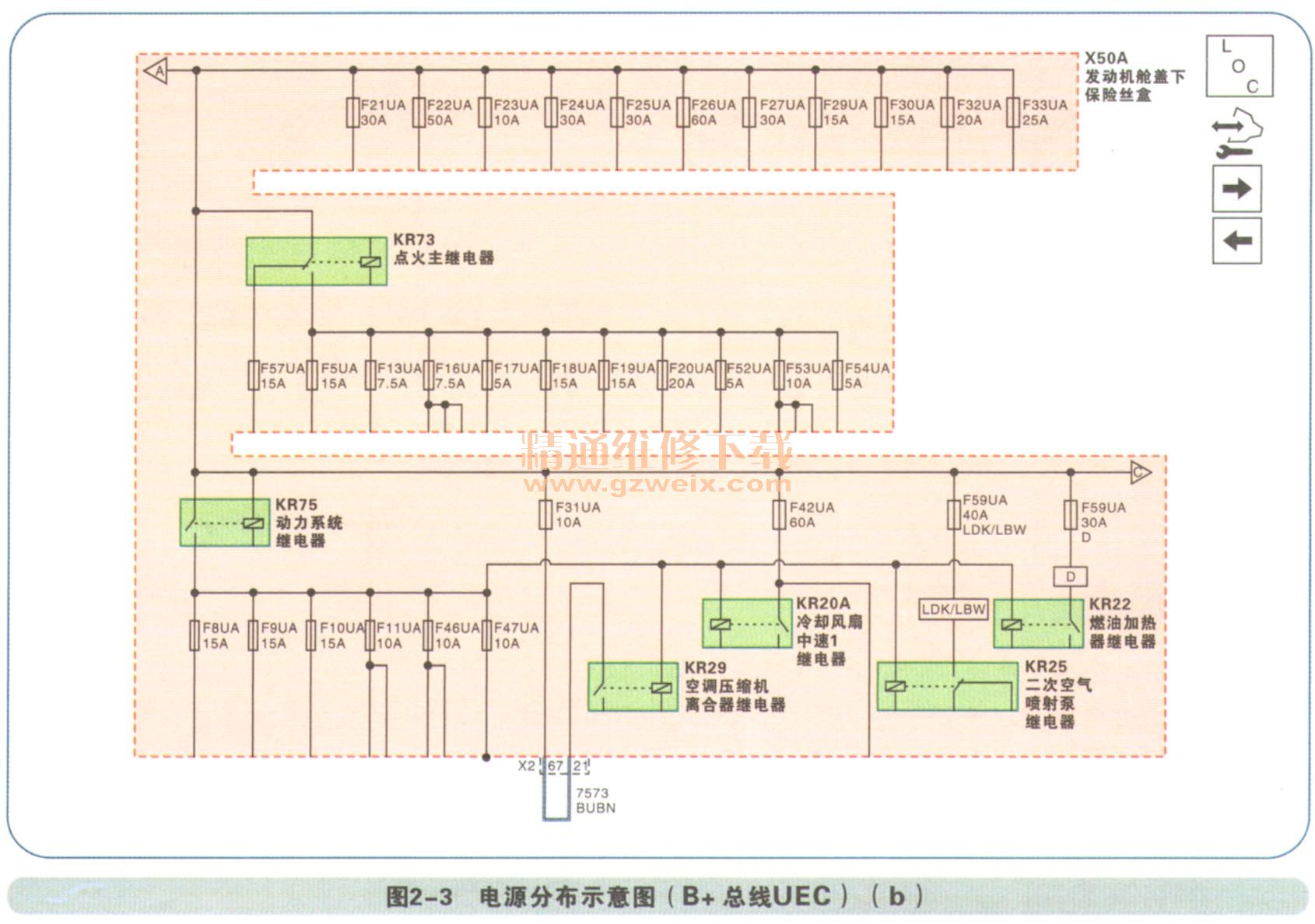

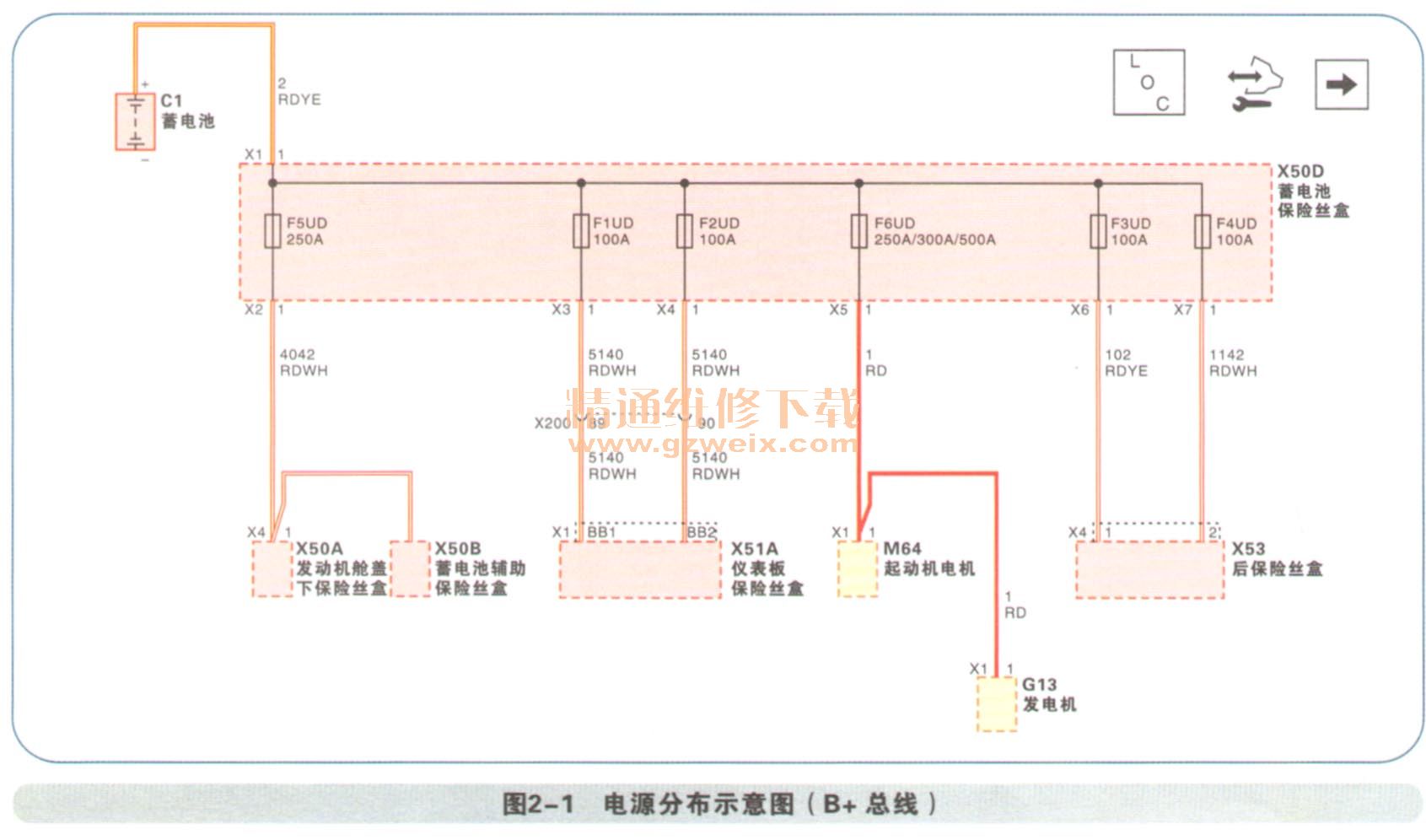

先浏览以下分布图（如图2-1～图2-3所示），因熔丝电路分布图很多，这里节选一部分进行说明，后看识图指导。

（1）蓄电池保险丝盒（X50D）内的保险
    F5UD、HUD、F2UD、F6UD、F3UD、F4UD、这些是主保险。
（2）各主保险的连接（或去向）
    F5UD→发动机舱盖下保险丝盒（X50A），蓄电池辅助保险丝盒（X50B FIUD、F2UD。仪表板保险丝盒（X51A）；
    F6UD→起动机电机（M64），发电机（G13）；
    HUD、F4UD。后保险丝盒（X53）。

（3）各保险丝盒内的电器
    ①发动机舱盖下保险丝盒（X50A）内
    保险丝：FIUA-F70UA，有六十多个（注：其中没有序号的为空脚）。
    继电器：前风窗玻璃刮水器继电器（KR 12B），前风窗玻璃刮水器速度控制继电器KR12C），起动机继电器（KR27），右侧日间行车灯继电器（KR42R），后窗刮水器继电器（KR7），点火主继电器（KR73），动力系统继电器（KR75），空调压缩机离合器继电器（KR29），冷却风扇中速1继电器（KR20A），燃油加热器继电器（KR22），二次空气喷射泵继电器（KR25），前雾灯继电器（KR46），喇叭继电器（KR3），后窗除雾继电器（KR5），后窗洗涤液泵继电器（KR6），前大灯远光继电器（KR48），前大灯近光继电器（KR49），前大灯洗涤液泵继电器（KR2）等。
    ②蓄电池辅助保险盒（X51B）内F5UB、F6UB
    ③仪表板保险丝盒（X51A）内
      F 18DA、Fl DA、F4DA、F5DA、F6DA、F7DA、F 14DA、F15DA、F16DA、F17DA、F19DA、F20DA、F21DA、F22DA、F23DA、F24DA、F25DA、F26DA，逻辑模式继电器1（KR 104A）、附件电源继电器（KR7）； F2DA、F3DA、F8DA、F9DA-、FIODA、F11DA、F12DA、F13DA等。

（4）各保险丝的下级去向
    蓄电池辅助保险丝盒（X50B）内的F5UB→辅助电加热器（E40）；
    蓄电池辅助保险丝盒（X50B）内的F6UB→预热塞控制模块（K34） ；
    发动机舱盖下保险丝盒（X50A）内的F l U A→变速器控制模块（K71）；
    发动机舱盖下保险丝盒（X50A）内的F21 U A→左、右后车窗电机（M74LR、M74RR.）；
    发动机舱盖下保险丝盒（X50A）内的F22UA、F26UA→电子制动控制模块（K17）；
    发动机舱盖下保险丝盒（X50A）内的F23UA→动力转向控制模块（K43）；
    发动机舱盖下保险丝盒（X50A）内的F24UA→驾驶员侧车窗电机（M74D）、乘客侧车窗电机（M74P）；
    发动机舱盖下保险丝盒（X50A）内的F27UA→驻车制动控制模块（K83）；
    发动机舱盖下保险丝盒（X50A）内的F32UA→车身控制模块（K9） ；
    发动机舱盖下保险丝盒（X50A）内的F2UA、F1 0UA→发动机控制模块（K20） ；
    发动机舱盖下保险丝盒（X50A）内的F8UA→喷油器1、2、3、4（Q17A、Q17B、Q17C、Q17D）；
    发动机舱盖下保险丝盒（X50A）内的F9UA→点火线圈1、2、3、4（T8A、T8B、T8C、T8D）；
    仪表板保险丝盒（X51A）内的F15DA→安全气囊系统传感和诊断模块（K36）；
    ……
    依次这样梳理一下，电源的去向就很清晰了。若能画出树枝图就更直观明了了。
    2．搭铁分布示意图

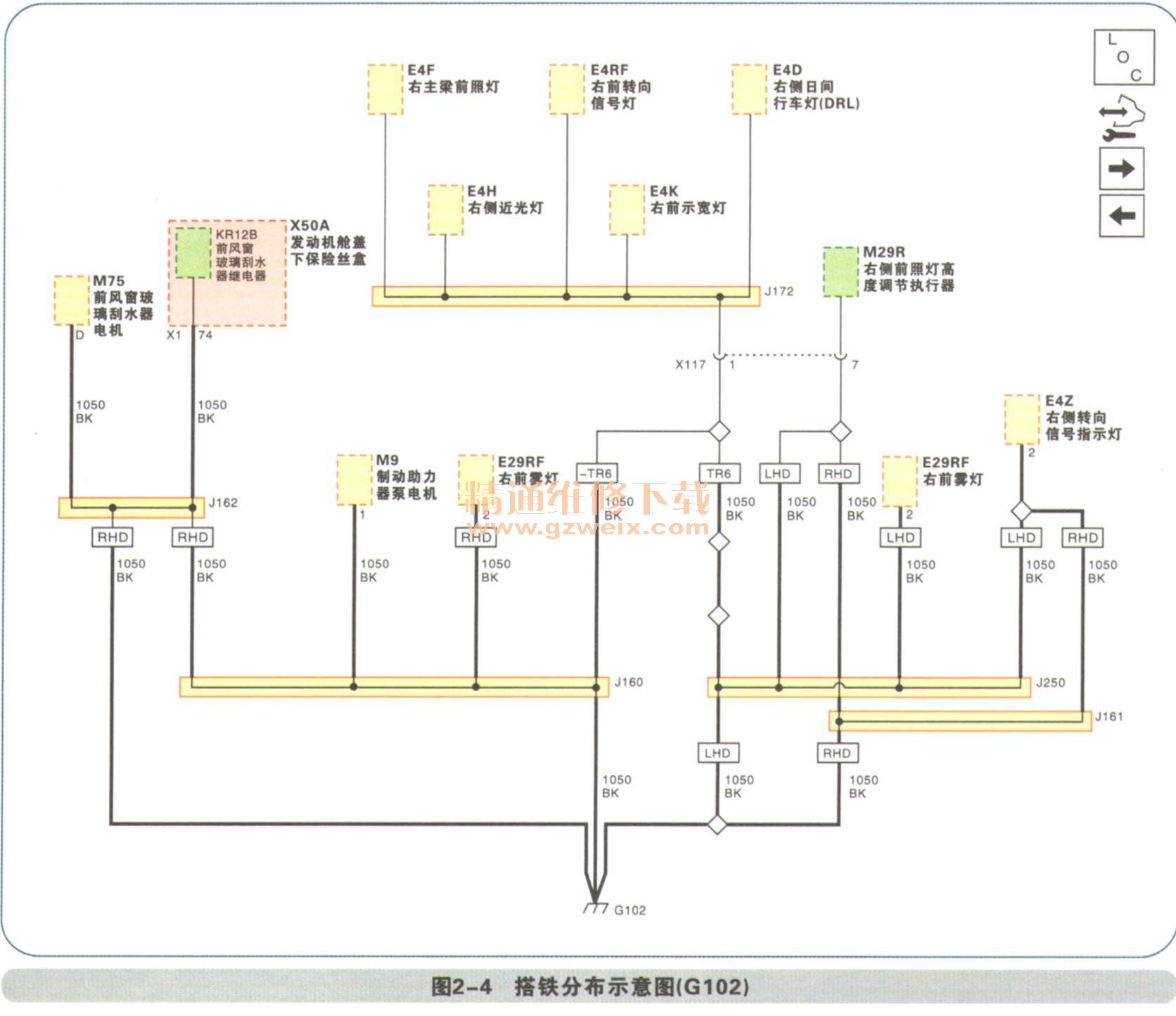

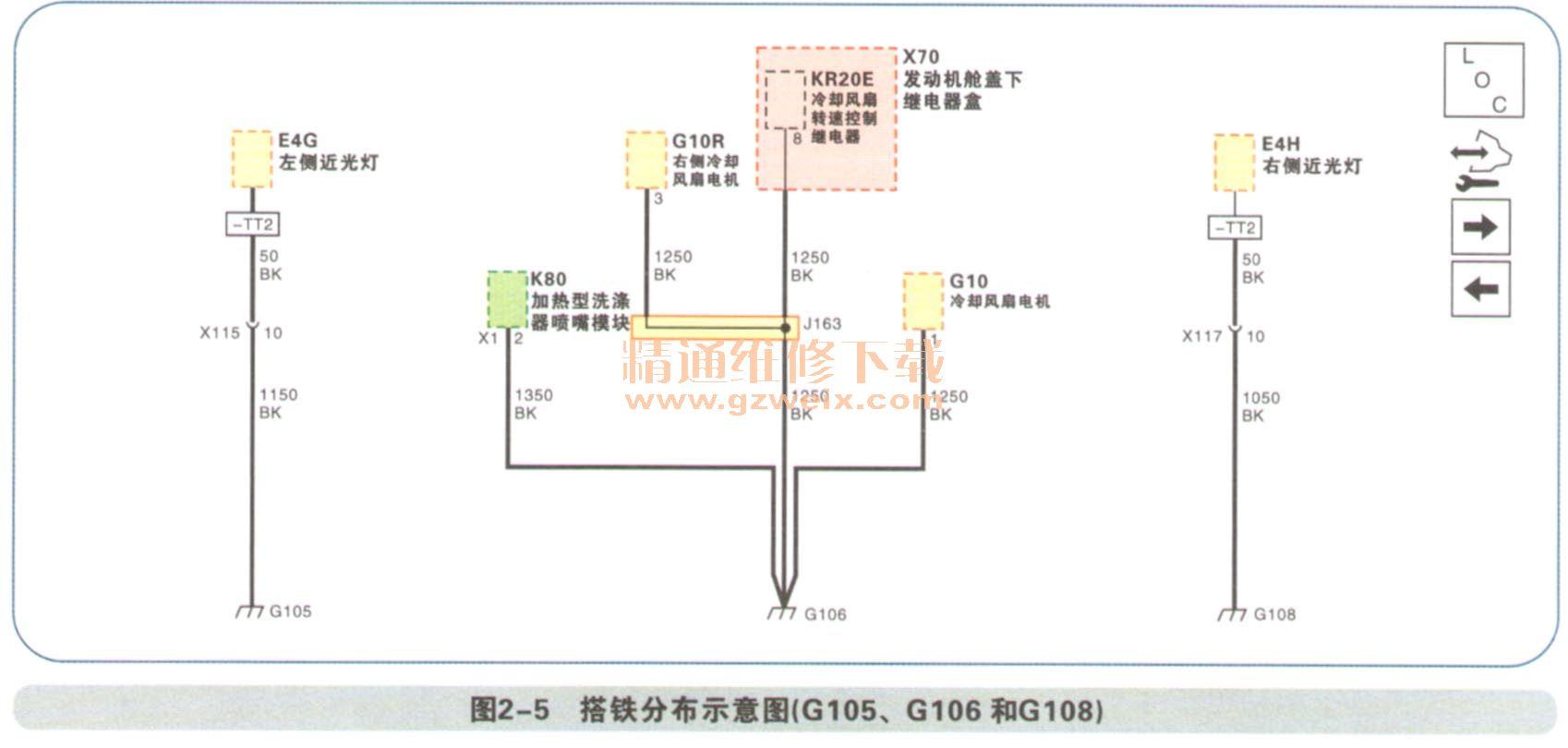

    如图2-4和图2-5所示。

    这样的分布图识读简单，它明了地告诉人们各模块和用电器等装置的搭铁位置所在。只要对照车辆位置分区代码示意图就可以知道并查找线路了。
