第二节 懂得通用车系电路图的编排特点

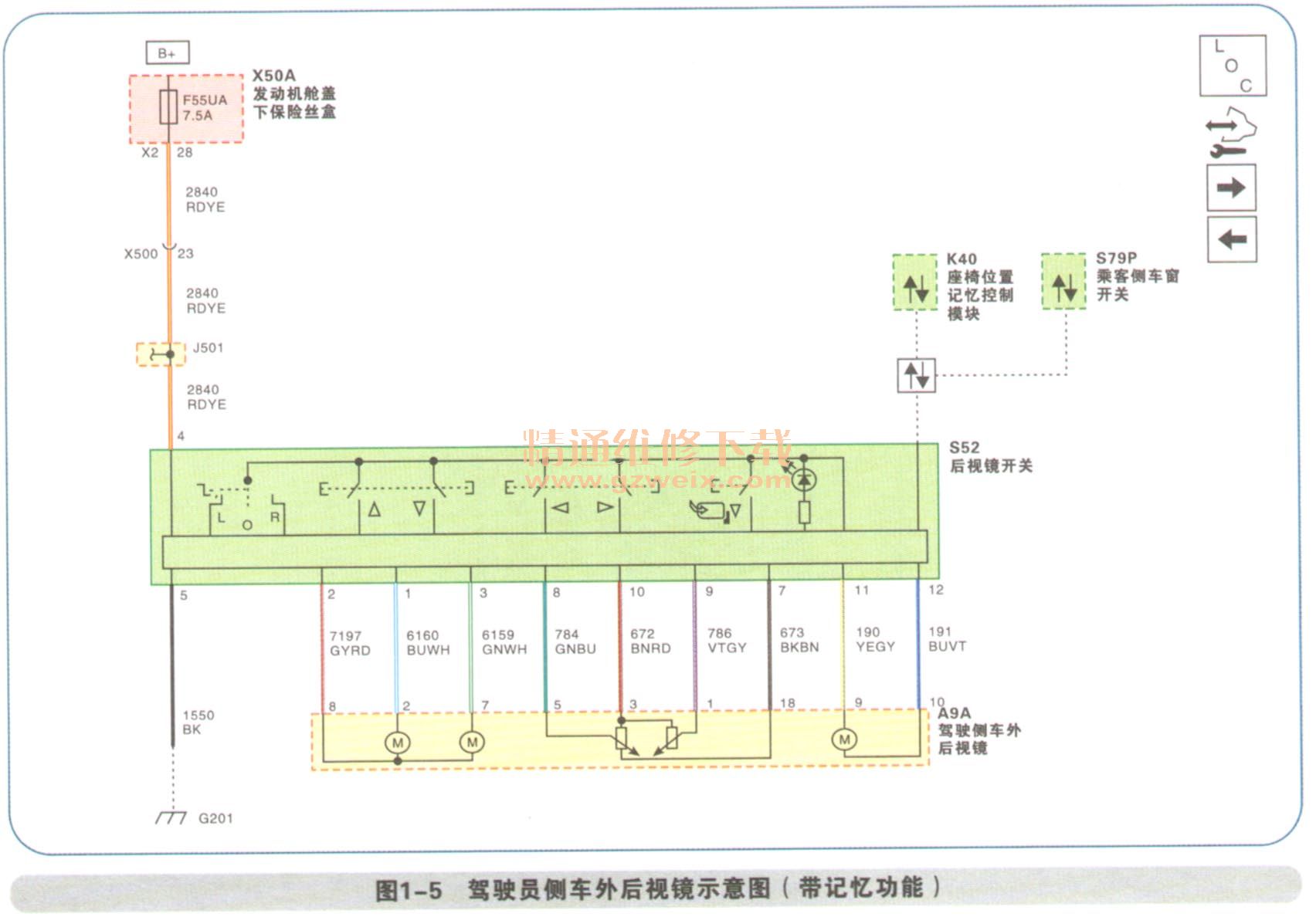

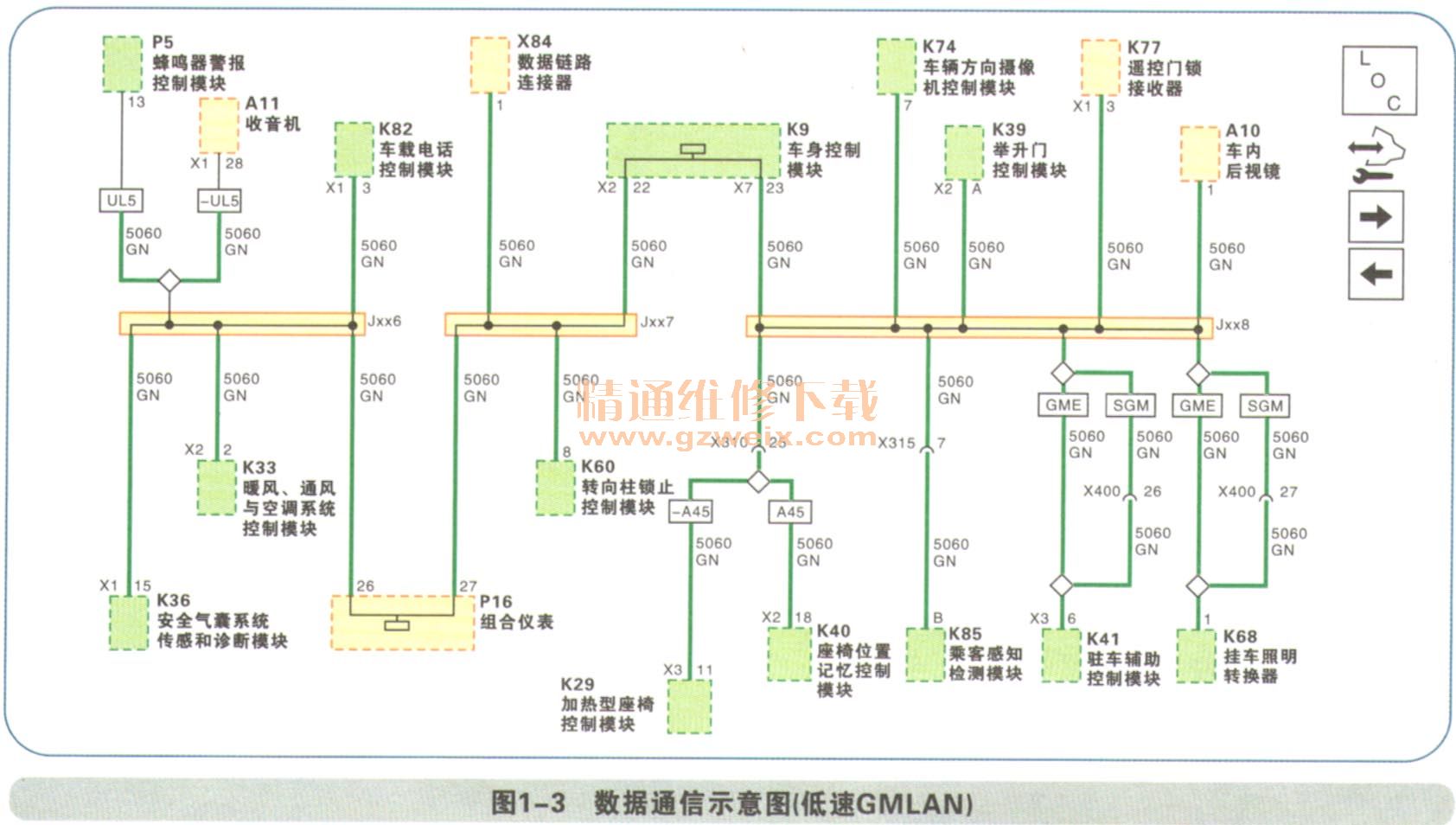

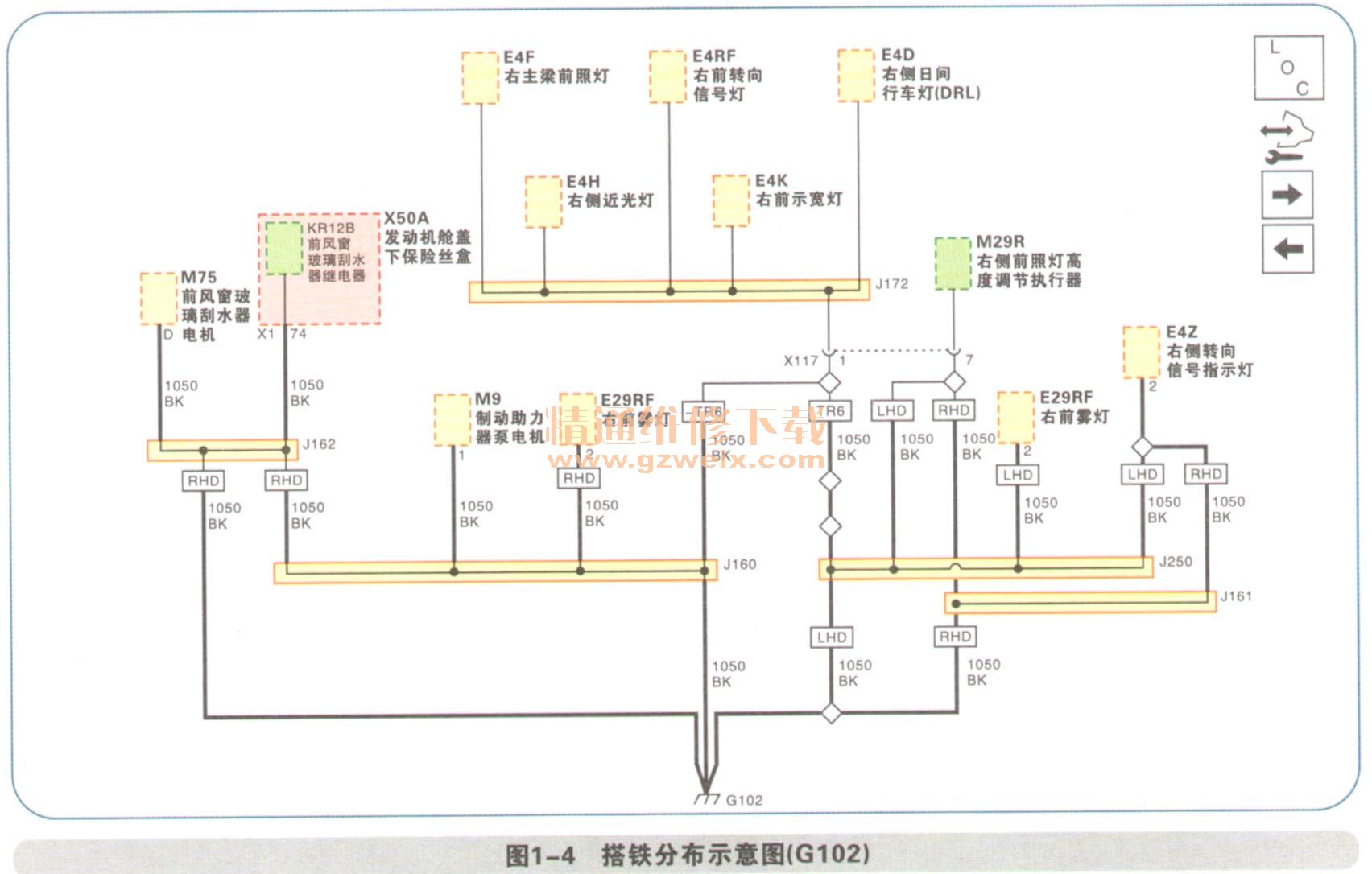

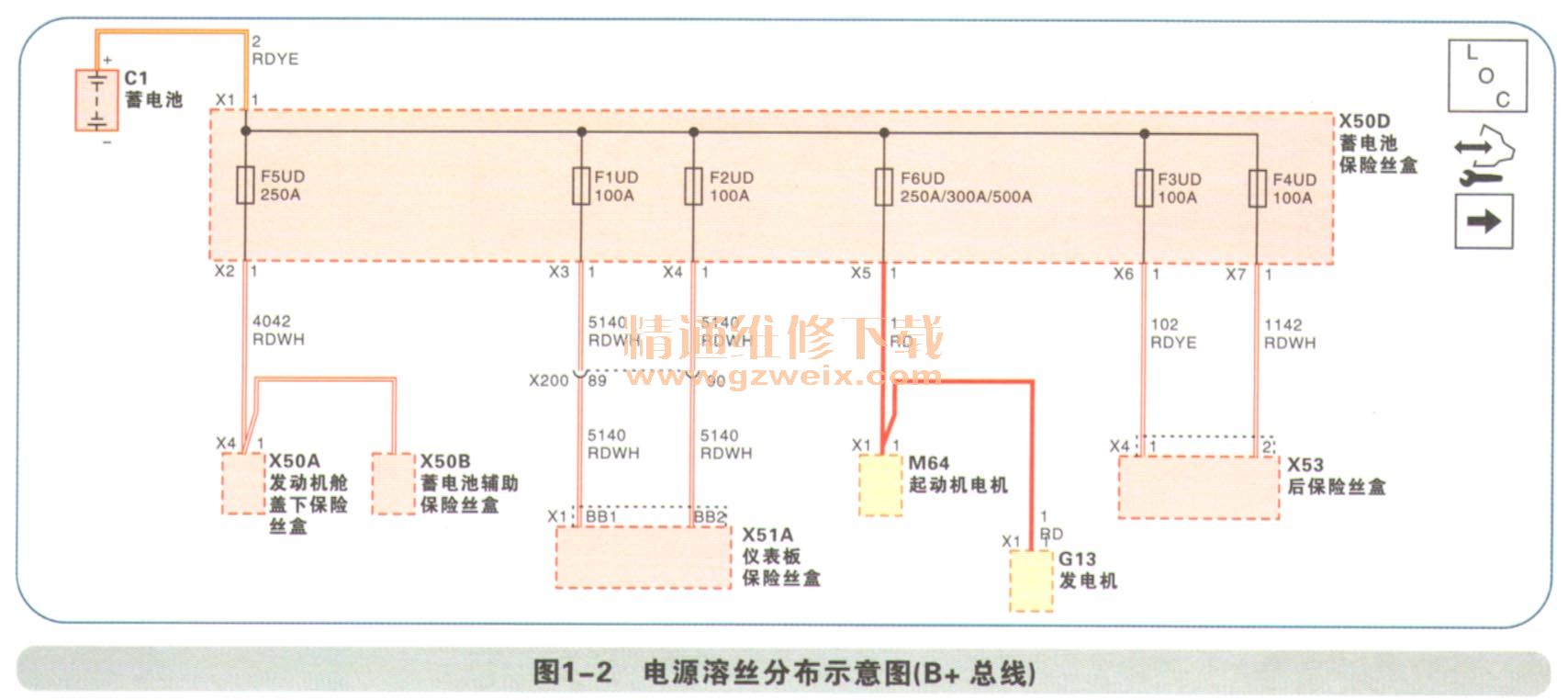

    全车电路按图主要分成四类：电源熔丝分布图；数据通信示意图；搭铁分布示意图；系统电路图。举例如图1-2～图1-5所示。

    2．电路图中标有电源接通说明
    系统电路图中电源线从上方进入，通常从熔丝处开始，并于熔丝上方用黑线框标注此处与电源之间的通断关系；用电器在中部，接地点在最下方。如果是由电子控制的系统，电路图中除该系统的工作电路外还会包括与该系统工作有关的信号电路（如传感器等）。

    3．电路图中标有电路编号
    在电路图中各导线除了标明颜色和横截面积外，通常还标有该电路的编码，通过电路编码可以知道该电路在汽车上的位置，以方便识图和故障查询。
    4．电路中标有特殊提示符号

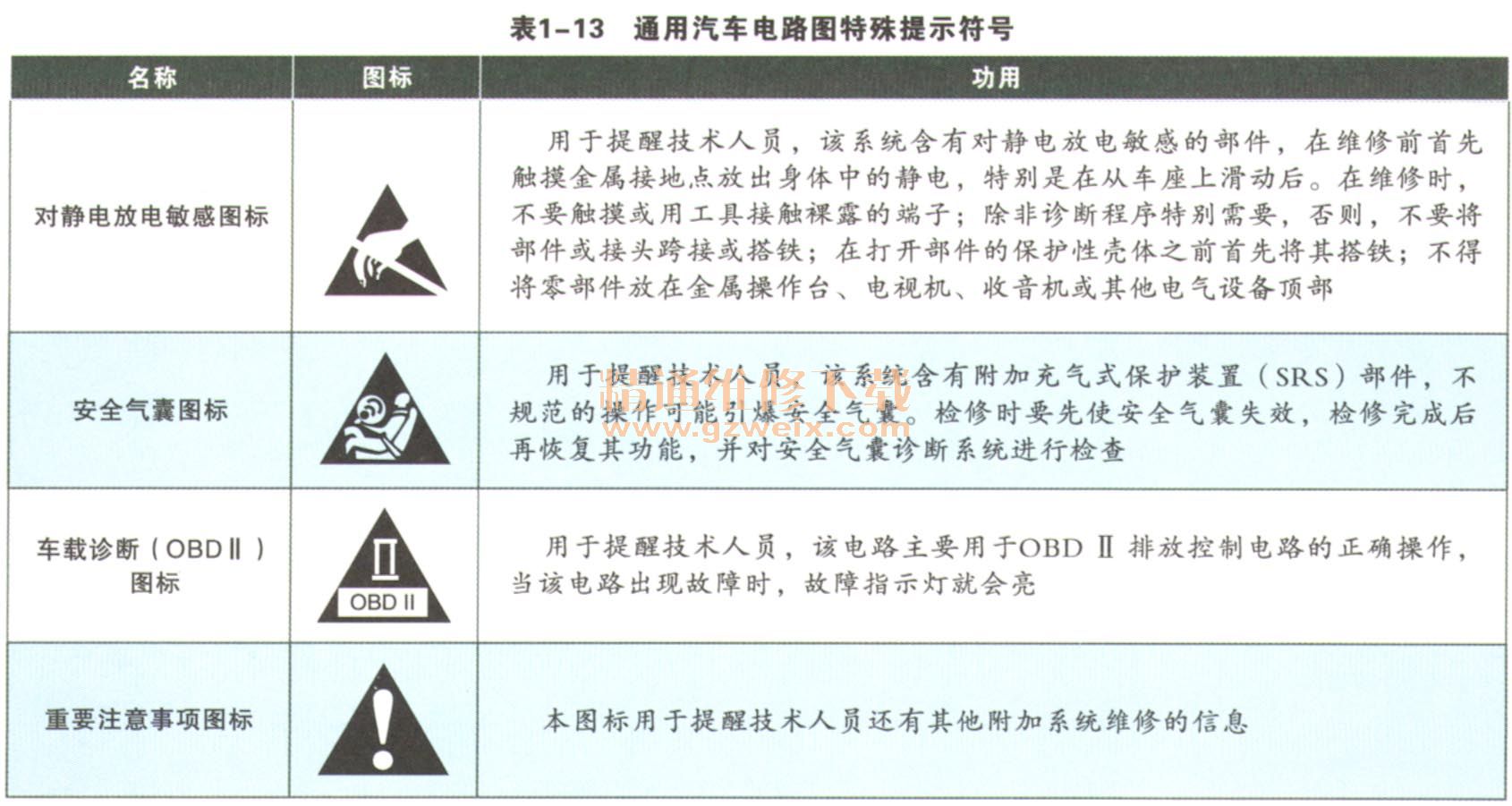

    通用汽车电路图中用黑三角内的图案表示电路中需要注意的地方，如表1-13所示。
