第四节 电动附件电路图的识读
    1．刮水器/洗涤器
（1）刮水器/洗涤器电路及局部解读

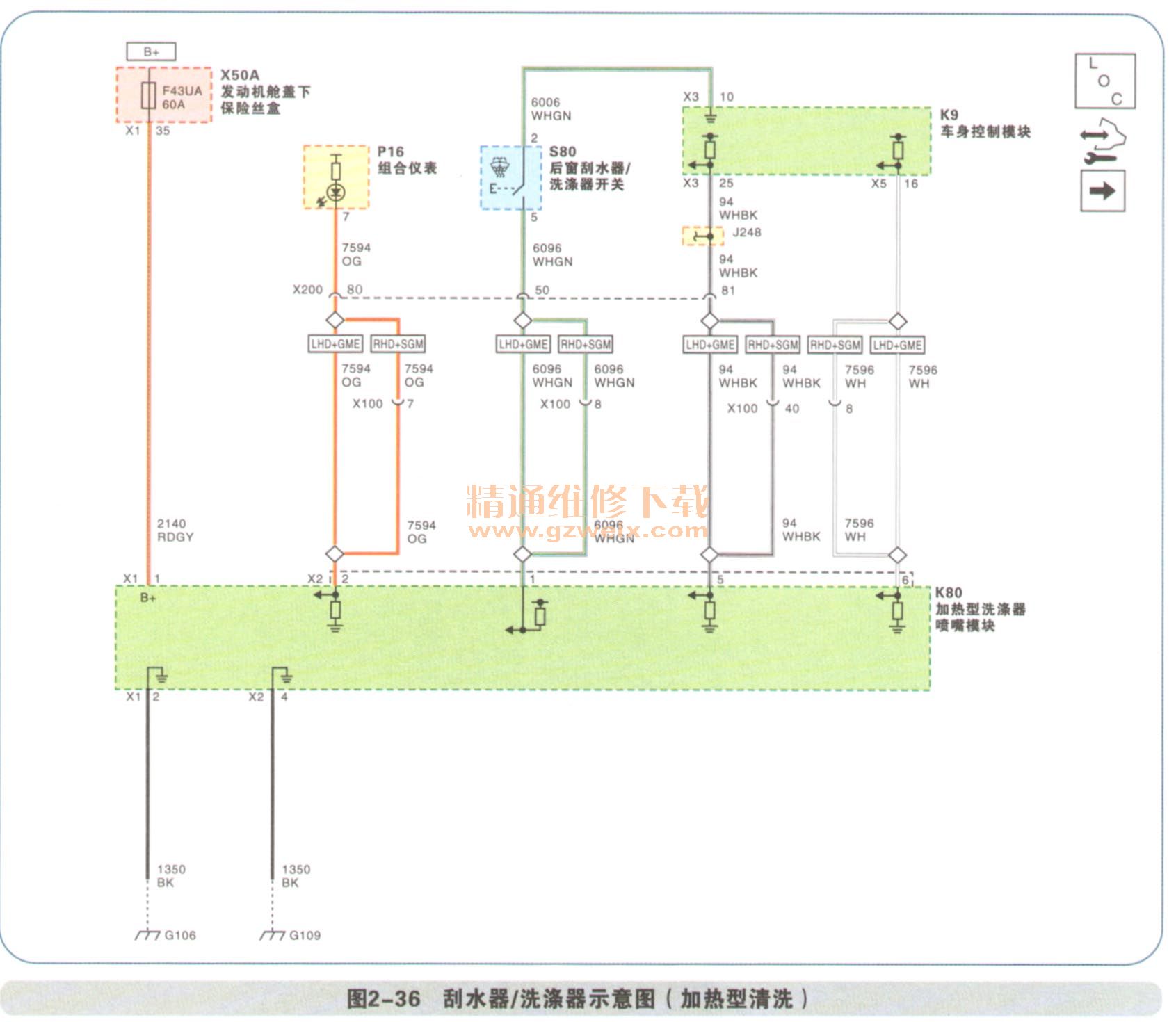

刮水器／洗涤器电路图如图2-36～图2-39所示。

电路解读：加热型洗涤器喷嘴模块监控着洗涤液的温度，要求时加热洗涤液，示意车身控制模块（BCM）在相应的时间启用洗涤器系统。


    电路解读：
    车身控制模块（BCM）控制基于前风窗玻璃刮水器洗涤器开关输入的刮水器电机。
    BCM通过两个独立的信号电路和一个接地电路监测刮水器洗涤器开关。
    前风窗玻璃刮水器开关高电位信号电路用于决定刮水器的高速运行。
    前风窗玻璃刮水器开关低电位信号电路通过使用电阻器阶梯来决定刮水器的低速运行、间歇式运行和除雾操作。前风窗玻璃洗涤器开关信号电路用于决定洗涤器运行。BCM通过两个输出控制来控制前风窗玻璃刮水器电机和前风窗玻璃刮水器速度（高速或低速）的两个继电器。

    a．前照灯洗涤器
    车身控制模块（BCM）控制基于前风窗玻璃利水器洗涤器开关输入的洗涤器电机。BCM通过档风玻璃洗涤器开关信号电路监控洗涤器开关。WASH开关闭合时，接地至前洗涤器开关信号电路，然后，BCM指令前洗涤液泵和低速刮水器接通。配备前照灯清洗系统时，在档风玻璃洗涤开关激活略延时后，前照灯会喷出洗涤液。为保护洗涤液，该功能仅在近光或远光前照灯激活时启用。此外，完成初次前照灯清洗操作后，下4次使用档风玻璃清洗或48h内（两者先到为准），不能再进行前照灯清洗。
    b．后洗涤器
    当车身控制模块（BCM）检测到后刮水器／洗涤器开关启用瞬时洗涤开关时，它将启用高速侧驱动输出，向后洗涤泵继电器线圈提供蓄电池电压。它将给继电器充电，切换蓄电池电源到洗涤器泵电机。如上所述，BCM也将启用连续低速档风玻璃刮水器。洗涤器和刮水器操作将在开关开启时一直持续。刮水终止时，后洗涤电机断开，刮水器移动至停止位置后断开。

（2）刮水器/洗涤器系统电路工作过程综合解读
    刮水器／洗涤器系统包括以下电气零部件：挡风玻璃刮水器继电器，挡风玻璃刮水器速度控制继电器，前风窗玻璃洗涤器泵继电器，前风窗玻璃外湿度传感器，前风窗玻璃洗涤液泵，前照灯洗涤液泵，挡风玻璃刮水器电机，转向信号多功能开关，车身控制模块（BCM），前照灯洗涤液泵继电器，挡风玻璃洗涤器液位开关等。

    ①挡风玻璃刮水器系统
    车身控制模块（BCM）通过监控来自前刮水耽涤开关的数个信号来确定刮水耽涤系统的操作模式，前刮水耽涤开关接收来自BCM的参考接地信号。BCM的每一输入都向每一前刮水耽涤开关输出信号提供带开关的蓄电池启动信号。刮水器开关提供路径至参考的接地信号时，BCM输入被确认为启用。BCM收到的信号经过前刮水器开关的6个电阻，按电阻梯队网络配置。信号连接至BCM模拟到数字输入。根据选择的功能（高、低、间歇1～5、雾、关闭），前刮水器控制开关连接到电路中不同的电阻设置，形成不同的电压，在BCM的A/D输入上显示出现。监控该电压，BCM确定如何控制刮水器电机的开关继电器。必须注意高、低和雾在信号电路上有相同的值。收到的来自前刮水器开关的第二个信号仅在前刮水器开关位于高速刮水器位置时才能启用。刮水器开关不在高速位置，开关打开，信号电路由BCM拉至蓄电池。刮水器开关在高速位置，开关移至电路低参考电压。BCM确定如何控制该输入的刮水器高低速继电器。收到的来自前刮水器开关的第三个信号来自瞬间挡风玻璃清洗控制开关。刮水器开关不在启用位置，开关打开，信号电路由BCM拉至蓄电池。洗涤器开关启用，开关移至电路低参考电压。BCM根据该输入控制挡风玻璃洗涤和挡风玻璃洗涤启用的刮水器操作。BCM通过两个输出信号控制前刮水器电机的操作，并监控一个输入信号。两个输出（高侧驾驶、低侧驾驶）用于控制两个外部刮水器电机继电器。前刮水器电机开关继电器：启用时，由高侧驱动信号（带开关的电池）自BCM向刮水器电机提供蓄电池电源；断开时，一般关闭的触点向刮水器电机提供接地。刮水器高低速继电器：由来自BCM的低侧驱动信号（接地）启用时，通过刮水器电机的开关继电器向电机高速输入提供电源；断开时，一般关闭的触点连接刮水器电机开关继电器的电源，向电机低速输入提供电源。BCM使用的输入来自位于刮水器电机总成内的停止开关。刮水器刮片不在停止位置时，刮水器停止开关打开，信号电路由BCM拉至蓄电池。刮水器刮片在玻璃底部的停止位置时，刮水器停止开关靠近接地，将停止信号电路接至低侧。启用低速操作，BCM仅充电前刮水器电机开关继电器。这样，自刮水器保险丝的蓄电池电压施加到刮水器电机开关继电器的开关触点，通过一般闭合的刮水器高/低速继电器触点，至挡风玻璃刮水器电机的低速控制电路。冗余高速开关旁通。BCM提供冗余电路，将刮水器电机开关继电器输出设置为蓄电池电源，启用低确认高速刮水器开关输入。即使模块已经丢失所有微处理器控制，BCM也能够做到。该冗余电路在RUN和CRANK电源模式下提供电源。但在CRANK电源模式下，仅在BCM不在计算机操作状态时，旁通才能激活。要启用高速操作，BCM给前刮水器电机开关继电器和刮水器高／低速继电器提供电源。这样，自刮水器保险丝的蓄电池电压施加到刮水器电机开关继电器的开关触点，通过开关控制的刮水器高/TK速继电器触点，至挡风玻璃刮水器电机的高速控制电路。停止刮水器电机。为了准确地读出停止开关，确保刮水器仍在停止位置时停止刮水，刮水器仅在低速模式时才会停止。这就要求在刮水器进行高速操作时，如果要求停止刮水操作，BCM应向刮水器发送低速信号，在要求停止刮水前断开刮水器的高速眠速继电器。要让刮水器停止，BCM监控停止电路，直到停止开关将停止电路接地。此时，BCM立即断开刮水器电机开关继电器，继电器触点切换回一般闭合位置，通过一般闭合的刮水器高／低继电器触点接地至刮水器电机电源输入。这将可断开并动态制动刮水器电机在停止位置。在刮水器电机处于循环中途位置而刮水器开关被转至“OFF（关闭）”位置时，车身控制模块将持续操作电机，直到刮水器达到停止位置。如果车身控制模块在运行刮水器电机，在8s后看不到状态变化，刮水器将在开关关闭时立即停止。如果刮水器在刮水循环中间被关闭，无论在什么位置，刮水器将立即停止。RCM将在下次点火接通时，将刮水器回复到停止位置。挡风玻璃刮水器系统MIST（除雾）操作与LOW（低）速操作类似，只是除雾开关是按下松开型的开关。刮水器开关移至MIST位置后松开时，低速刮水器电机操作开始，并将继续至一个周期完成。如果刮水器开关移动至MIST位置后并一直保持在此位置，刮水器将在低速模式操作，直到开关松开。挡风玻璃刮水器间歇性操作是低速刮水器电机功能，刮水器电机周期之间带有可变延时间间隔。延时时间长短由前刮水器控制开关的间歇设置1～5来控制。刮水器的操作如下。
    启用前刮水器开关继电器输出时，BCM将开始单刮水。
    每次刮水完成后，BCM将按上述步骤使利水器回到停止位置。
    BCM使刮水器在停止位置暂停一段时间，依据间歇性延时开关的设置而定。
    延时超出时，重复步骤第1步和第3步，直到系统关闭或从间歇性模式中退出。如果刮水器开关从较长的延时间隔中转换到较短的延时间隔，BCM将指令刮水器立即刮水一次，复位延时定时器至较短的延时间隔。间歇性刮水器的操作可能对车速敏感。启用时，速度补偿间歇性功能使间歇刮水延时间隔变短，成为速度提高的函数。车速降低时，间隔接近预定时间。
    ②挡风玻璃洗涤器系统
    BCM控制着挡风玻璃洗涤操作和挡风玻璃洗涤启用的刮水器的操作。当BCM检测到挡风玻璃洗涤控制开关瞬间激活时，启用洗涤泵继电器驱动输出，向洗涤泵继电器线圈提供蓄电池电源。它将给继电器充电，切换蓄电池电源到泵电机。如上所述，BCM也将启用连续低速挡风玻璃刮水器。断开挡风玻璃洗涤控制开关时，如上所述，刮水器控制模块将断开洗涤电机，停止刮水器电机的工作，除非滴水刮洗功能启用。在有些车型上，滴水刮洗功能启用，使系统在开关松开，不再提供洗涤液时，增加对挡风玻璃的刮水操作。前洗涤功能可能试图检测卡滞的开关。启用时，洗涤功能的启用限制在10s内。对于配备后洗涤功能的车辆，前后洗涤操作可利用同一反向洗涤电机。在此系统内，洗涤电机向同一方向操作，喷洗涤液到前挡风玻璃上，然后反向操作，喷洗涤液到后窗。BCM通过两个高侧驱动输出控制反向洗涤电机，一个控制前刮水器继电器，一个控制后刮水器继电器。
    ③前照灯洗涤器系统
配备前照灯清洗系统时，在挡风玻璃洗涤开关激活略延时后，前照灯会喷出洗涤液。为保护洗涤液，该功能仅在近光或远光前照灯激活时启用。此外，完成初次前照灯清洗操作后，下4次使用挡风玻璃清洗或48h内（两者先到为准），不能再进行前照灯清洗。如果系统检测到前洗涤开关卡滞，前照灯洗涤功能将被禁用。
    ④雨量传感器模式和雨量传感器指示灯
当配备雨量传感器的车辆上的该功能启用时，刮水器子系统根据检测到的挡风玻璃上的雨量前挡风玻璃刮水操作。如上所述，BCM控制刮水器的电机速度，根据收到的雨量传感器（在雨量传感模块内）的刮水申请进行控制，雨量传感器通过固定在挡风玻璃上的光藕合器安装在挡风玻璃上。统采用主脯配置，利用基于局域网的串行数据通信系统。BCM指定为主，雨量传感模块指定为辅。为系统主体，BCM使用LIN串地通信总线启用或禁用雨量传感模块的操作，发送刮水器开关的设置和刮水器电机位置信息到雨量传感模块。雨量传感模块申请刮水器电机功能，向BCM提供系统状态和诊断信息用于进行诊断报告。该功能出现时，BCM使用前刮水器控制开关的间歇设置1～5来启用进行自动刮水灵敏度控制。这让驾驶员将湿度调节至雨量传感器要求BCM自动刮水挡风玻璃的间歇设置1对应于最低灵敏度，问歇设置5对应于最高灵敏度。有些车型（可校准）在该功能启用时水器指示器应显示为AUTO（自动）。指示灯应通知车辆驾驶员，雨量传感器要检测到湿度后，准备自动刮洗挡风玻璃。
