（1）远光灯电路识读

    电路解读：前照灯远光继电器一直用电池电压供电。
    →转向信号／多功能开关信号电路，是通过按下转向信号多功能开关来接地的。
    →车身控制模块（BCM）控制前照灯远光继电器电路接地，为前照灯远光继电器通电。
    →当前照灯远光继电器通电时，继电器开关触点闭合，蓄电池电压通过远光灯保险丝F37UA、F38UA施加到远光灯上。

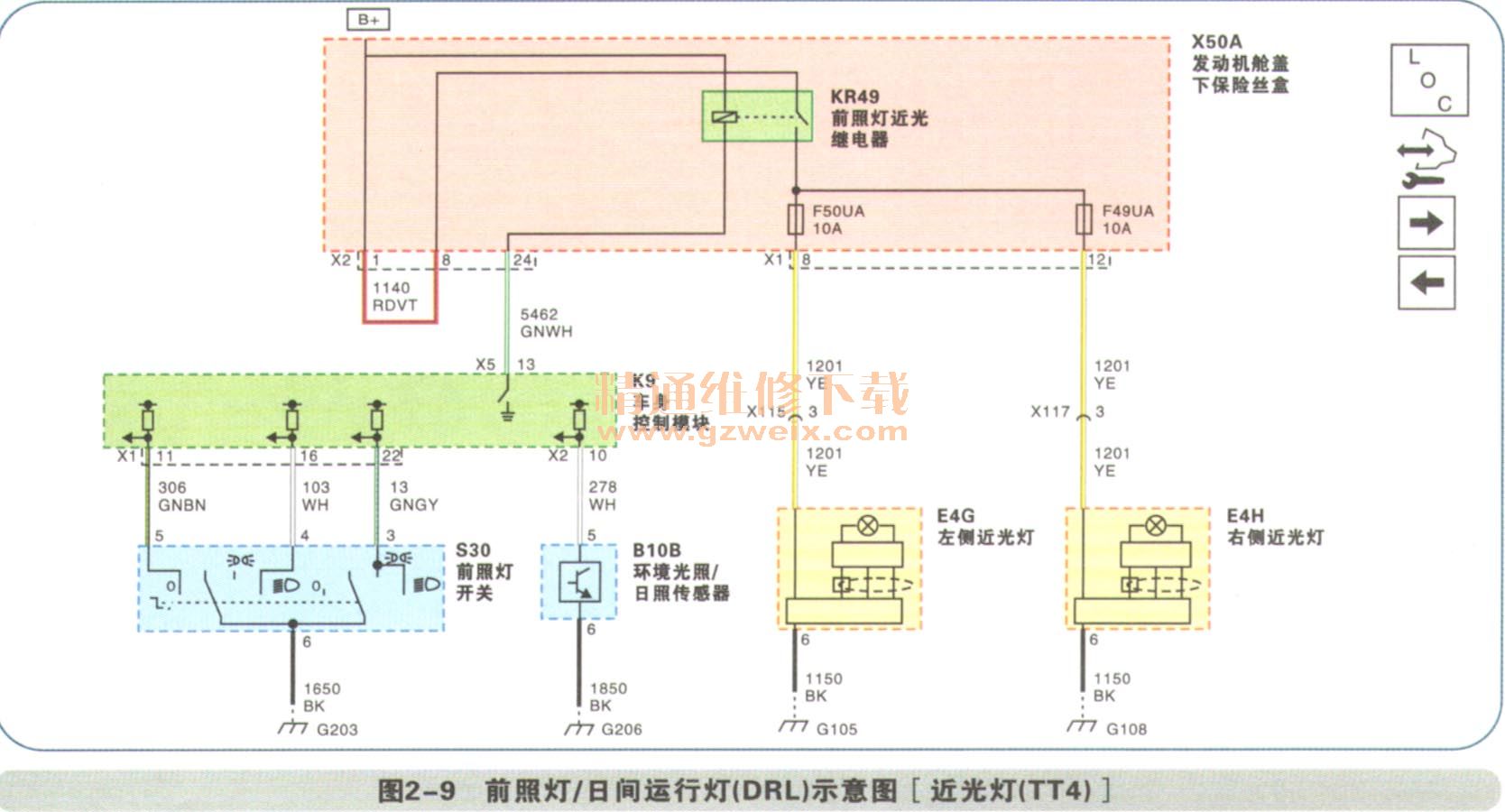

     （2）近光灯、日间运行灯电路识读

    电路解读：前照灯近光继电器一直用蓄电池电压供电。
    →前照灯开关信号电路通过转动前照灯开关接地。
    →车身控制模块（BCM）控制前照灯近光继电器控制电路接地，为前照灯近光继电器通电。
    →当前照灯近光继电器通电时，继电器开关触点闭合，蓄电池电压通过近光灯保险丝施加到近光灯上。
    环境光照传感器被用来监控外部照明条件。环境光照传感器提供根据外部光照条件而在1.4～4.5V之间变化的电压信号。车身控制模块（BCM）监测环境光照传感器信号电路，当前照灯开关在“AUTO（自动）”位置时，用以确定外部光照条件是否对日间行车灯（DRL）或自动灯控（ALC）为正常。在日照条件下，车身控制模块（BCM）将指令日间行车灯（DRL）开启。在低光照条件下，车身控制模块（BCM）将指令近光前照灯开启。

    DRL带有高强度气体放电（HID）前照灯RPO TT2/TT6：车身控制模块（BCM）从环境光照／日照传感器接收信号，该传感器指明低或高的环境车外光照水平。在日照条件下，BCM向DRL提供电池电压。如果前照灯启亮，DRL将不启亮。

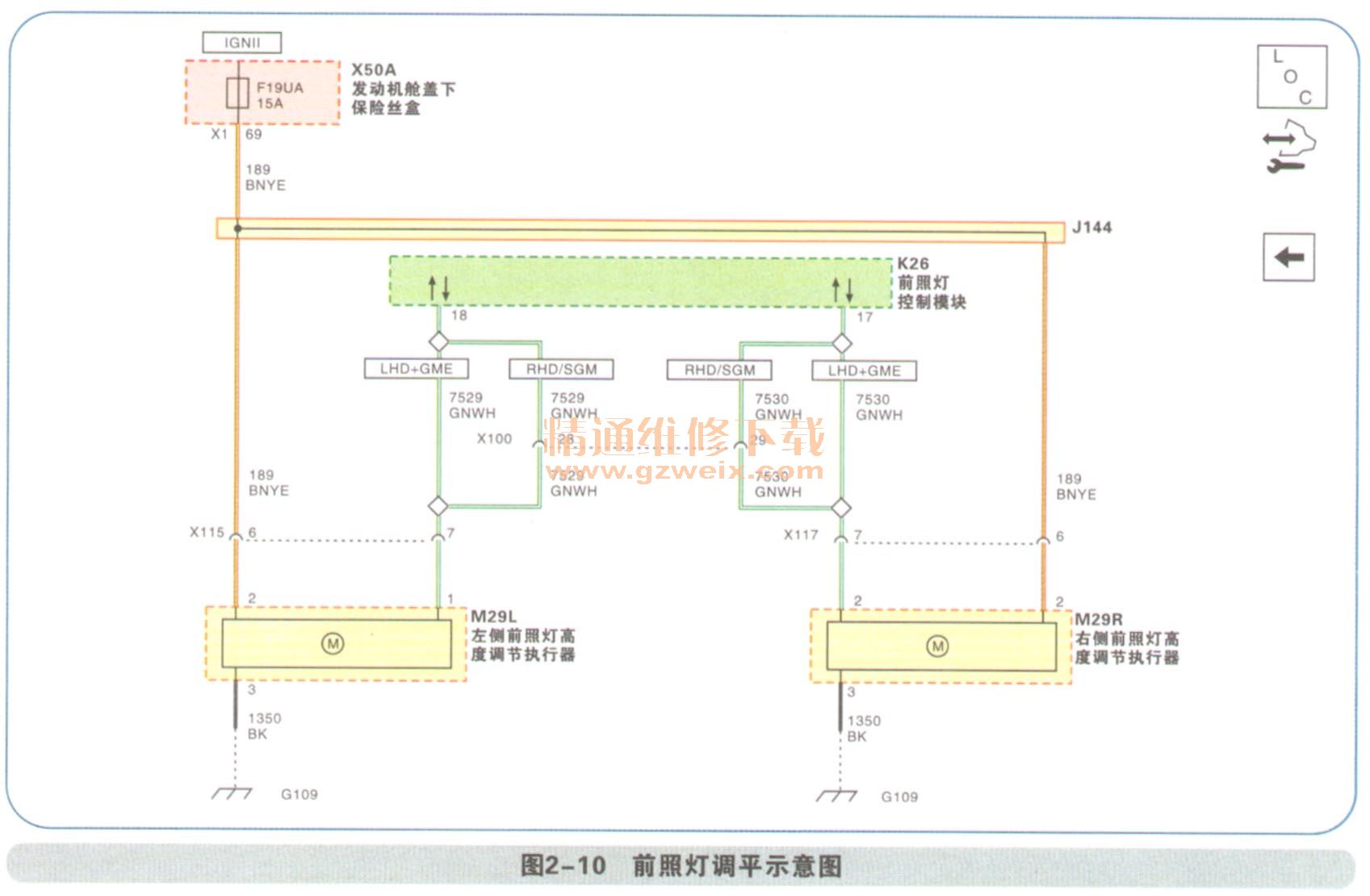

（3）前照灯调平电路识读

    电路解读：每个前照灯总成包括由前照灯开关控制的前照灯水平调节电机。前照灯开关是一种电阻梯式开关，连接在每个前照灯水平调节电机F。点火在ON位置时，前照灯开关和每个前照灯水平调节电机连接至B+：每个前照灯水平调节电机是永久性接地的：

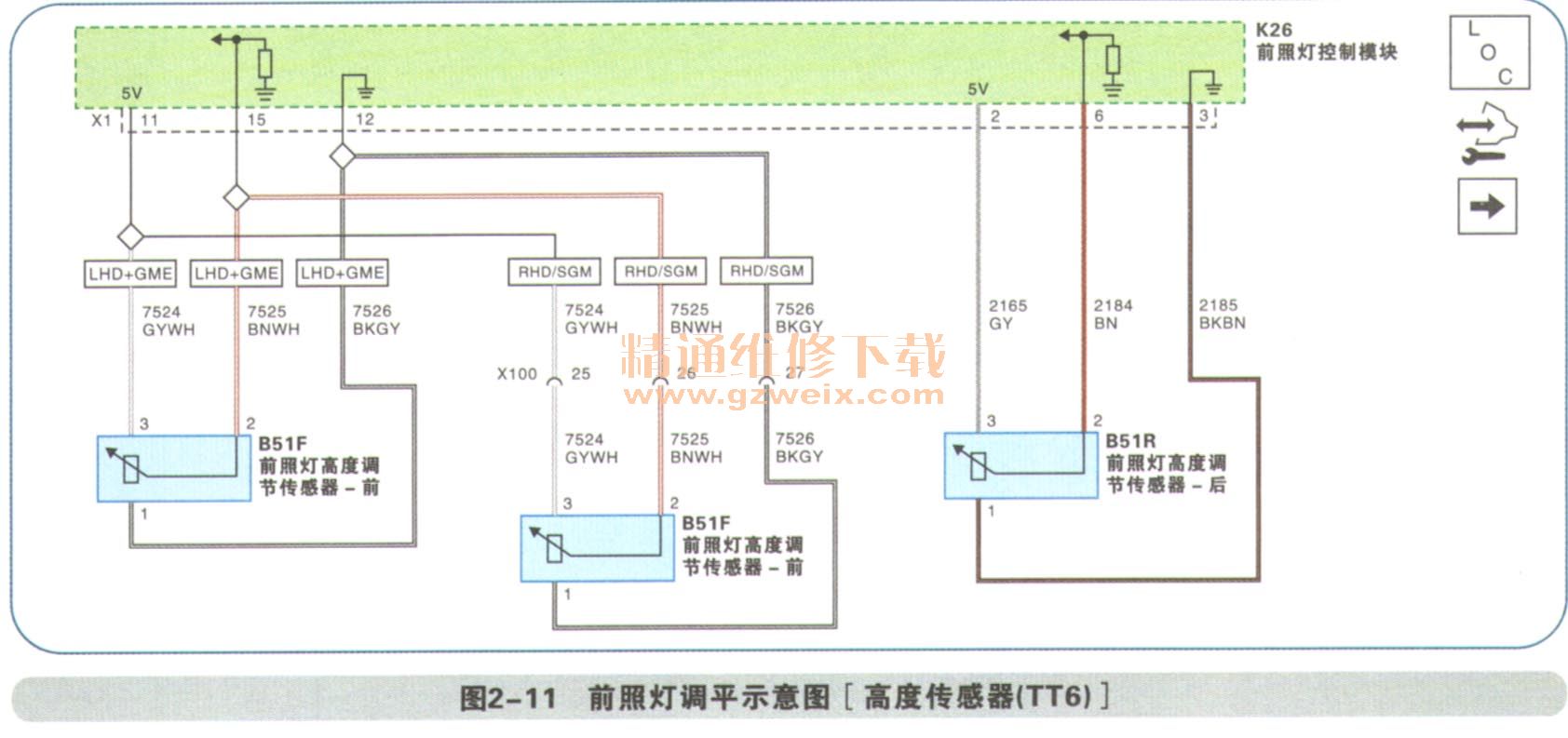

   （4）前照灯调平电路-传感器部分识读

    电路解读：前、后悬架位置传感器（即前照灯高度调节传感器一前、后）向前照灯控制模块提供有关前、后悬架位置信息。每个传感器从前照灯控制模块接收5v参考、信号和低压参考电路。传感器连接至前、后悬架上的控制臂。随着车辆的行驶，悬架通过移动悬架位置传感器操纵臂压缩和反弹。这导致传感器的信号输出发生变化。前照灯控制模块比较来自前、后悬架位置传感器的信息，并按需要调节前照灯高度。

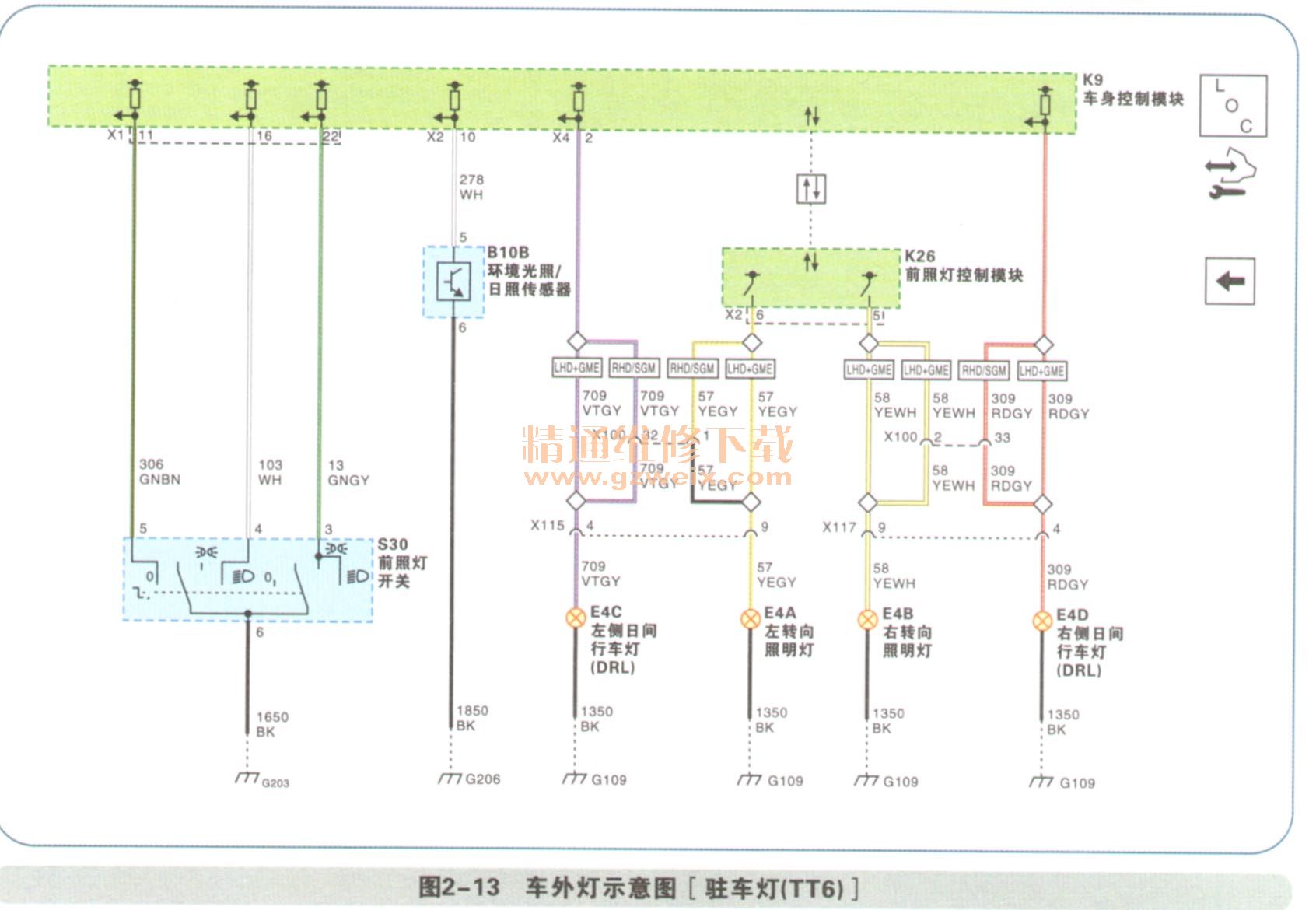

    （5）车外灯电路识读


    电路解读：车身控制模块（BCM）通过向驻车灯控制电路提供电压给驻车灯通电。当驻车灯控制电路被通电时，驻车灯启亮。
