第三节 照明与信号系统电路图的识读

    1．车外灯

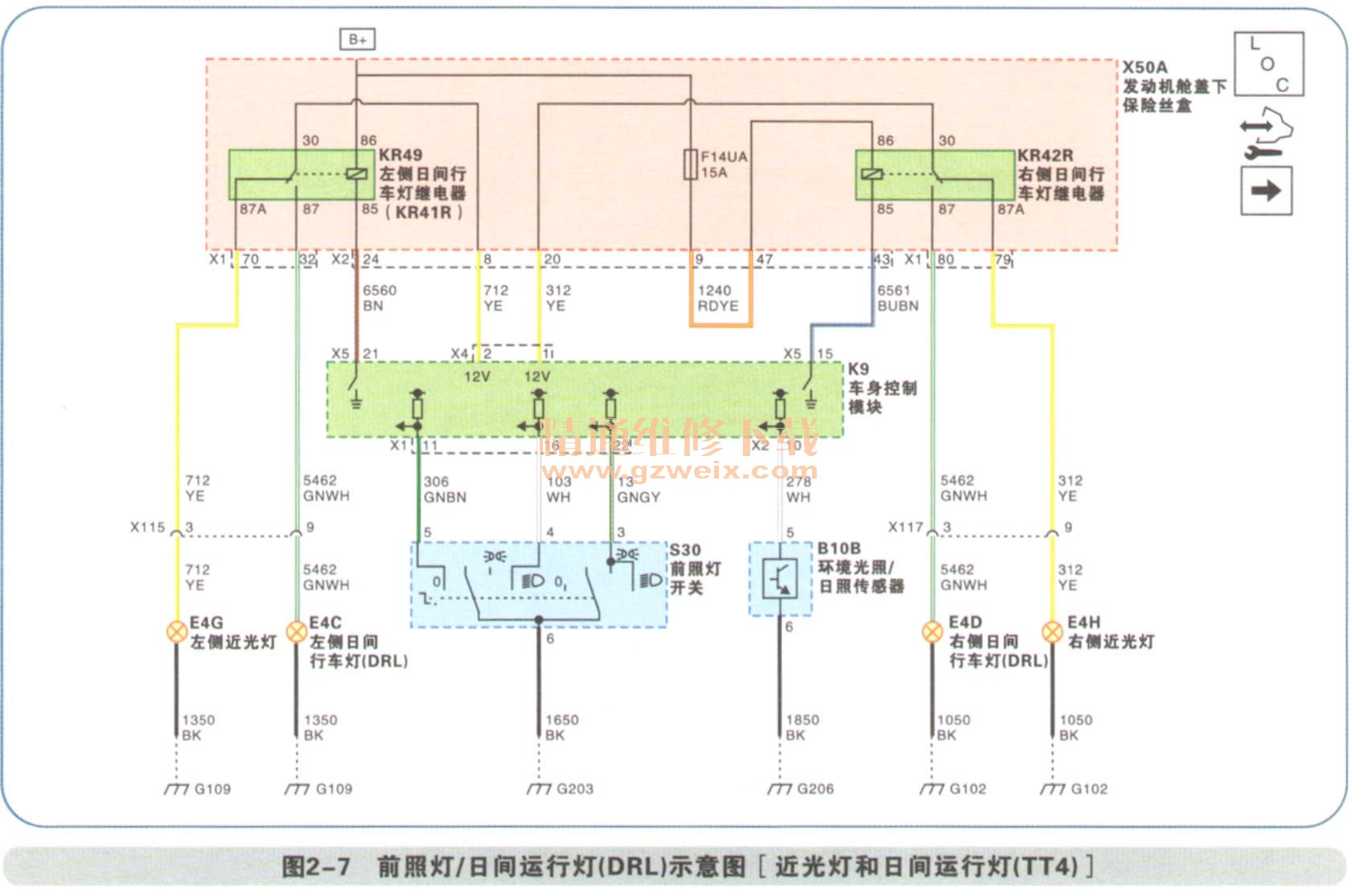

    如图2-7～2-21所示。

    图中主要部件
    左侧日间行车灯继电器（KR41R），右侧日间行车灯继电器（KR42R），车身控制模块（K9），前照灯开关（S30），环境光照／日照传感器（B10B），左侧近光灯（E4G），右侧近光灯（E4H），左侧日间行车灯（E40，右侧日间行车灯（E4D）等。
    电路解读：环境光照传感器被用来监控外部照明条件。环境光照传感器提供根据外部光照条件而在1.4～4.5 V之间变化的电压信号。车身控制模块（BCM）监测环境光照传感器信号电路，当前照灯开关在“AUTO（自动）”位置时，用以确定外部光照条件是否对日间行车灯（DRL）或自动灯控（ALC）为正常。在口照条件下，车身控制模块将指令日间行车灯开启。在低光照条件下，车身控制模块将指令近光前照灯开启。
    DRL不带高强度气体放电（HID）前照灯RPO TT4：车身控制模块从环境光照／阳光照度传感器接收信号，该传感器指明低或高的环境车外光照水平。在日照条件下，BCM使日间行车灯继电器控制电路接地，给左侧日间行车灯继电器和右侧日间行车灯继电器通电。闭合的继电器给日间行车灯提供电压。如果前照灯启亮，DRL将不启亮。
