4.防盗系统

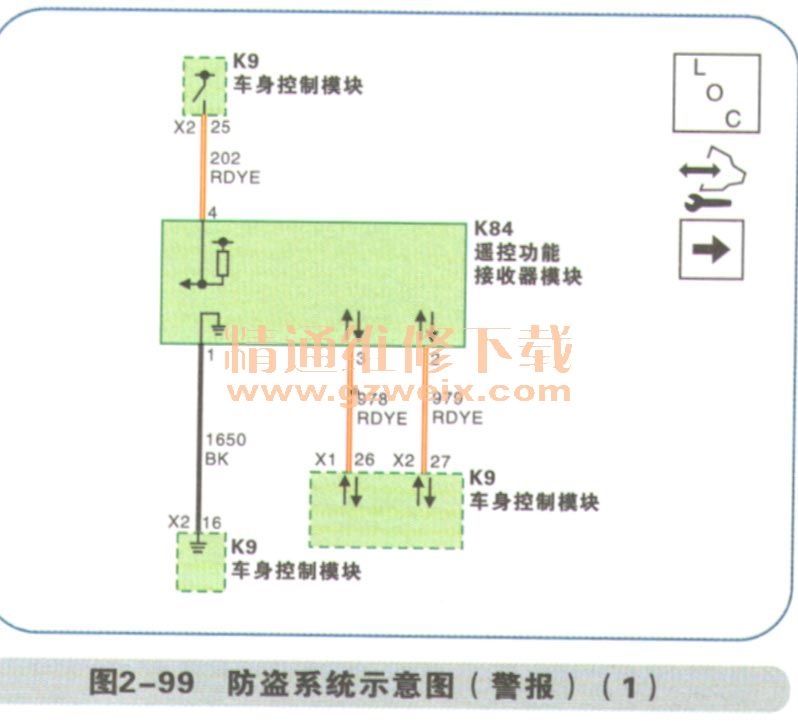

（1）防盗系统电路及局部解读（见图2-98～图2-100）



    电路解读：遥控功能接收器模块提供一个安装在转向柱锁上的线圈，此线圈用于读出钥匙的无线电频率收发器代码，该信息发送到车身控制模块（SCM）。主防盗模块的功能是作为几个模块之间的交互。确定发动机是否接合的程序由几个步骤组成。
    第一：用于车辆的钥匙必须在车身控制模块上注册。
    第二：在几个模块中，车辆识别码被编程。所使用的电子控制单元包括电子制动控制模块，暖风、通风与空调系统控制模块，组合仪表和安全气囊系统传感和诊断模块。其中，至少有三个模块必须在给定时间内响应以使发动机起动，并且始终需要组合仪表的响应。
    第三：也需要在发动机控制模块（ECM）和车身控制模块之间进行安全数据交换，以使发动机起动。发动机控制模块发送检验门令至车身控制模块，车身控制模块再将计算值回发至发动机控制模块。如果计算值正确，则允许发动机起动。
    如果三个步骤中有任何一个无法完成，则停用起动机、燃油喷射和点火，而导致发动机不起动。此外，指示灯也指示错误。

    电路解读：电动警报器监测警报启用信号电路，当车身控制模块显示发生了需要报警的事件时，鸣响声音警报。电动警报器独立于车身控制模块监测其自身的电压电路。若电压干扰电动警报器，警报将鸣响。

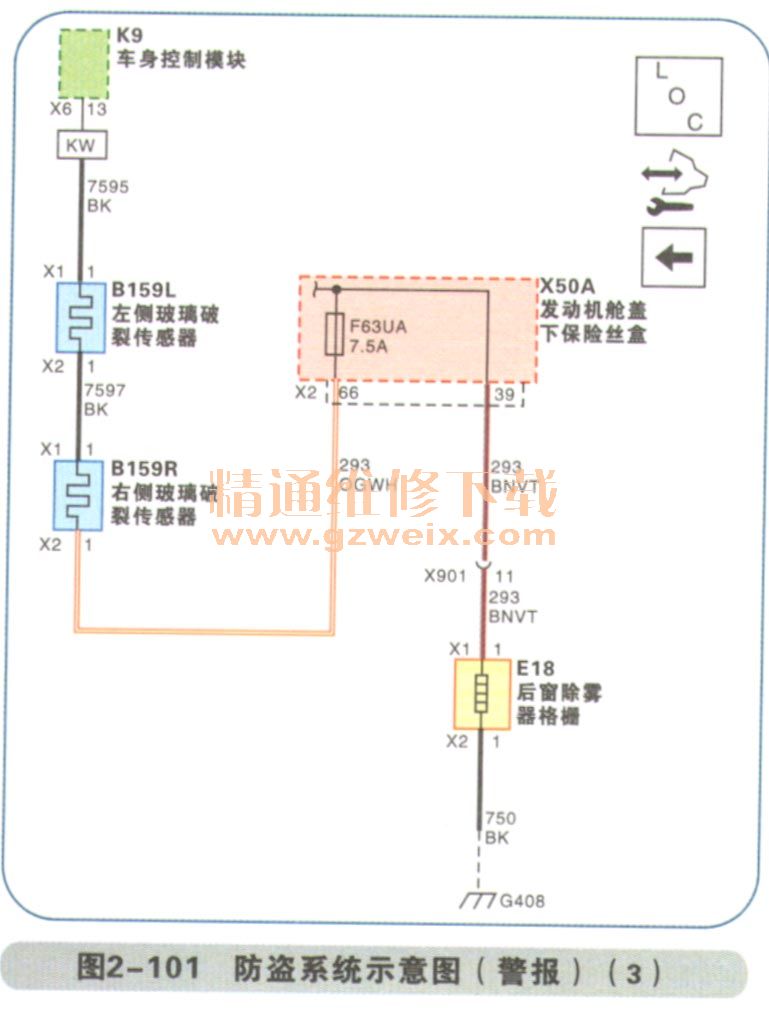

（2）安全防盗系统（CTD）综合解读（见图2-101）

    启动安全防盗系统用来阻止车内物品被盗，当检测到非法进入车辆时，它会鸣响喇叭并点亮车外灯约30s。但是，安全防盗系统不影响发动机起动。

①安全防盗系统的部件
    包括：车身控制模块，遥控门锁接收器，安全指示灯，车门未关开关，驾驶员侧车门锁锁芯开关，行李厢盖未关开关，发动机舱盖未关开关（若装备），安全防盗系统传感器（若装备），电动警报器模块或警报器（若装备），玻璃破裂传感器（若装备）。

a．车身控制模块
    安全防盗系统是车身控制模块的一个内部功能，车身控制模块利用串行数据和各种开关输入信息执行安全防盗系统的功能。当车身控制模块检测到非法进入车辆时，就会触发喇叭并点亮车外灯。车身控制模块有4个运行安全防盗系统的基本模式（解除、待机、启动和报警）。
    b．安全指示灯
    安全指示灯由安全防盗系统的车身控制模块或防盔模块的防盗系统模块指令，在仪表板组合仪表上点亮。在启动前，安全防盗系统使用安全指示灯通知驾驶员系统的状态。组合仪表上的安全指示灯由安全防盗系统和防盗模块系统共同控制。
c．车门未关开关
    安全防盗系统使用车门未关开关作为状态指示灯，以启动警报。车身控制模块通过每个车门未关开关的离散输入信号监视车门未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示车门已打开的信号，车身控制模块就会启动警报。
    d.驾驶员侧车门锁锁芯开关
    安全防盗系统使用驾驶员侧车门锁芯开关作为解除安全防盗系统的一种方法。根据来自每个开关的离散输入，车身控制模块接收驾驶员侧车门锁芯开关状态。当转动驾驶员侧车门锁芯时，安全防盗系统将立即解除。
    e．发动机舱盖未关开关
    安全防盗系统使用发动机舱盖未关开关作为状态指示灯，以启动警报。车身控制模块通过开关的离散输入信号监视发动机舱盖未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示发动机舱盖已打开的信号，车身控制模块就会启动警报。
    f．行李厢盖未关开关
    安全防盗系统使用行李厢盖未关开关作为状态指示灯，以启动警报。车身控制模块通过开关的离散输入信号监视行李厢盖未关开关。在安全防盗系统启动时，如果车身控制模块收到一个指示行李厢盖已打开的信号，车身控制模块就会启动警报。
    9．安全防盗系统传感器（侵入/倾角传感器）
    安全防盗系统传感器是一个双传感器，它包括侵入传感器和倾角传感器。侵入／倾角传感器由车身控制模块监测。侵入传感器是一个振动传感器，它监视强行进入或车内移动。倾角传感器监视车辆的驻车角度。举升车辆或挂车时，可能会出现车辆角度改变的现象。如果安全防盗系统处于启动模式，且检测到车辆侵入或有倾角，安全防盗系统将进入警报模式。
    h．防盗普报器或电动瞥报器
    防盗警报器或电动警报器在某些出口型车辆上使用。如果安全防盗系统处于警报模式，车身控制模块将请求防盗警报器接通。
    j．玻璃破裂传感器
    玻璃破裂传感器是振动传感器，它监测通过后侧车窗的强行进入或玻璃破裂。如果安全防盗系统处于启动模式，且检测到后侧车窗玻璃破裂，则安全防盗系统将进入警报模式。

    ②控制
    车身控制模块监测安全防盗系统的以下输入：车门未关开关，驾驶员侧车门锁芯开关，遥控门锁发射器锁止解锁按钮；来自车遥控门锁接收器的串行数据信息，防盗系统状态—使用正确车辆钥匙起动车辆时，车身控制模块使用防盗系统状态来解除系统或伸警报平息，行李厢盖未关开关，发动机舱盖未关开关，倾角/侵入传感器（若装备），玻璃破裂传感器（若装备）。而后输出：车身控制模块控制安全防盗系统的喇叭继电器，车外灯，电动警报器模块（若装备），警报器（若装备）。

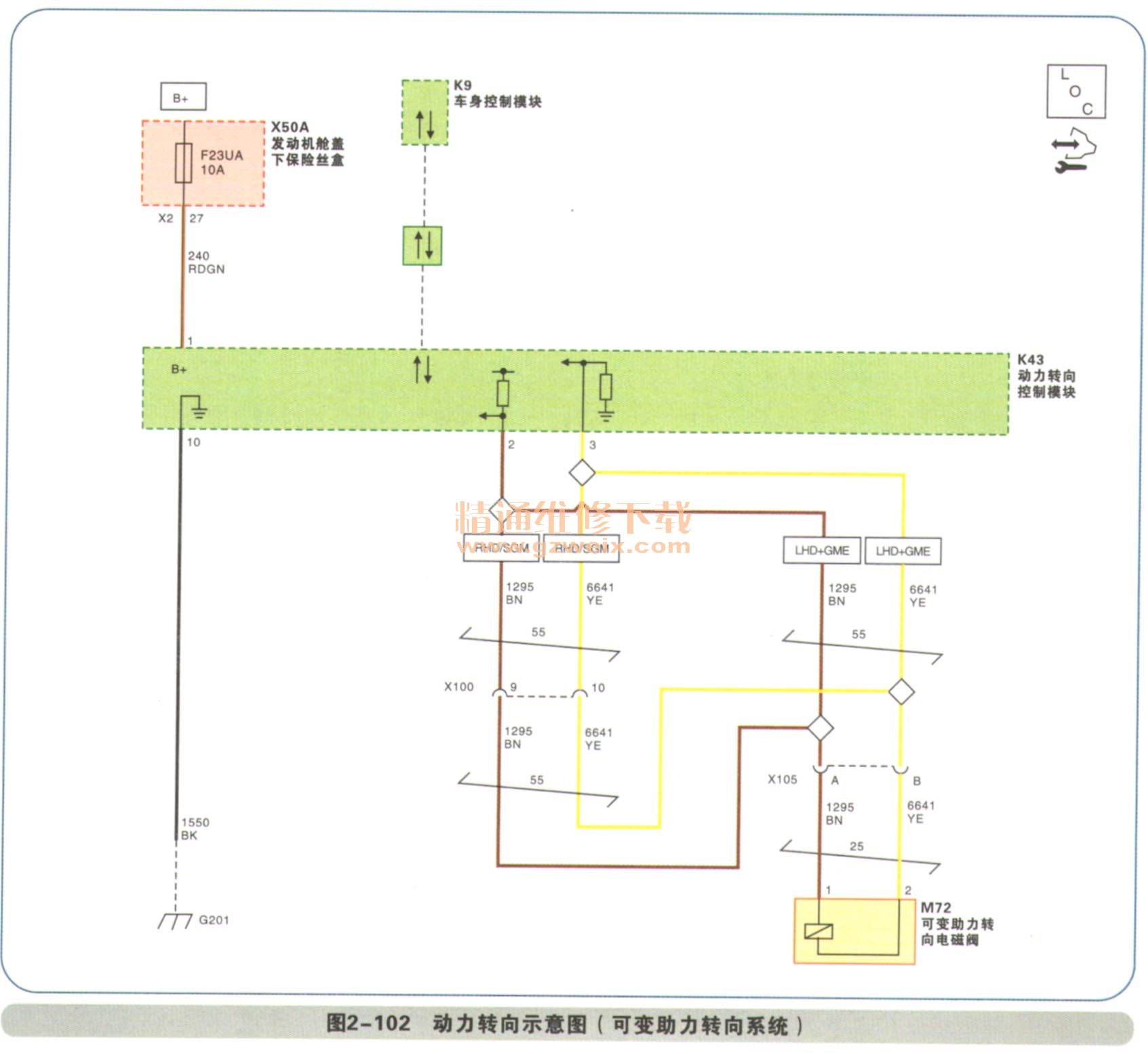

可变助力转向系统电路图如图2-102所示。
