第三节 了解通用车系汽车电路图的绘制细节
    通用汽车电路原理图也像其他厂家绘制的电路原理图一样，都是由图形符号，包括文字、字母、数字、线条（粗线、细线、实线、虚线）等来表示表达出实物电路的内在连接关系的。那么弄懂每个符号细节的意思显得很重要，否则它会影响对整个电路图的理解分析，以及对实车电路的查找和检测。

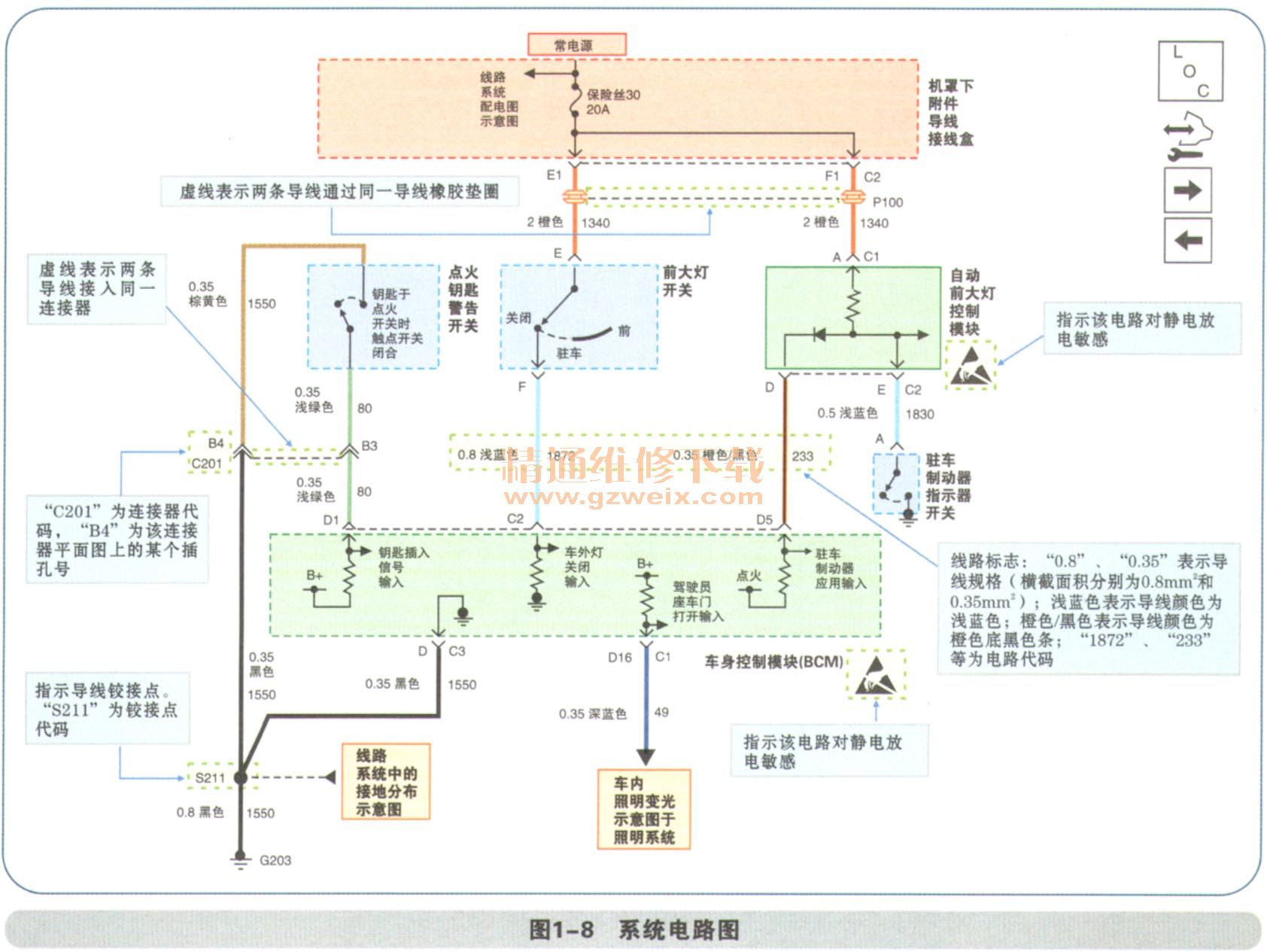

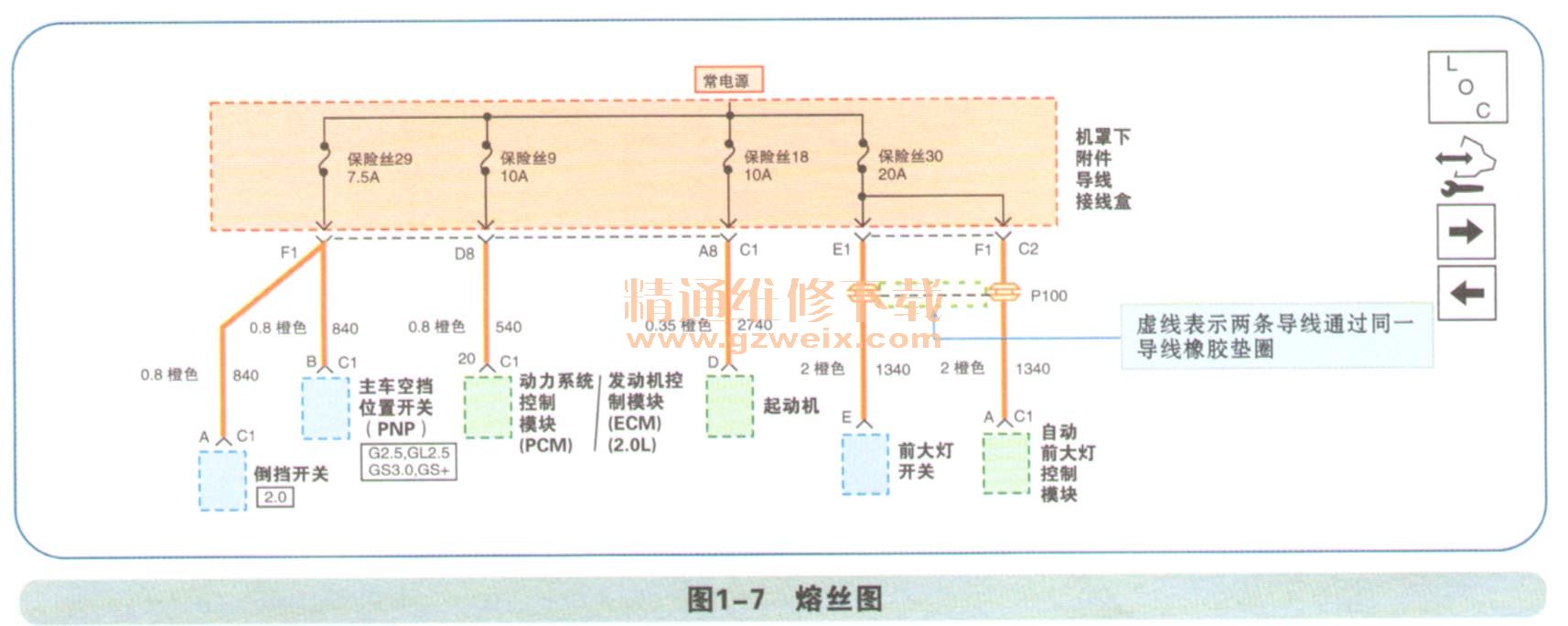

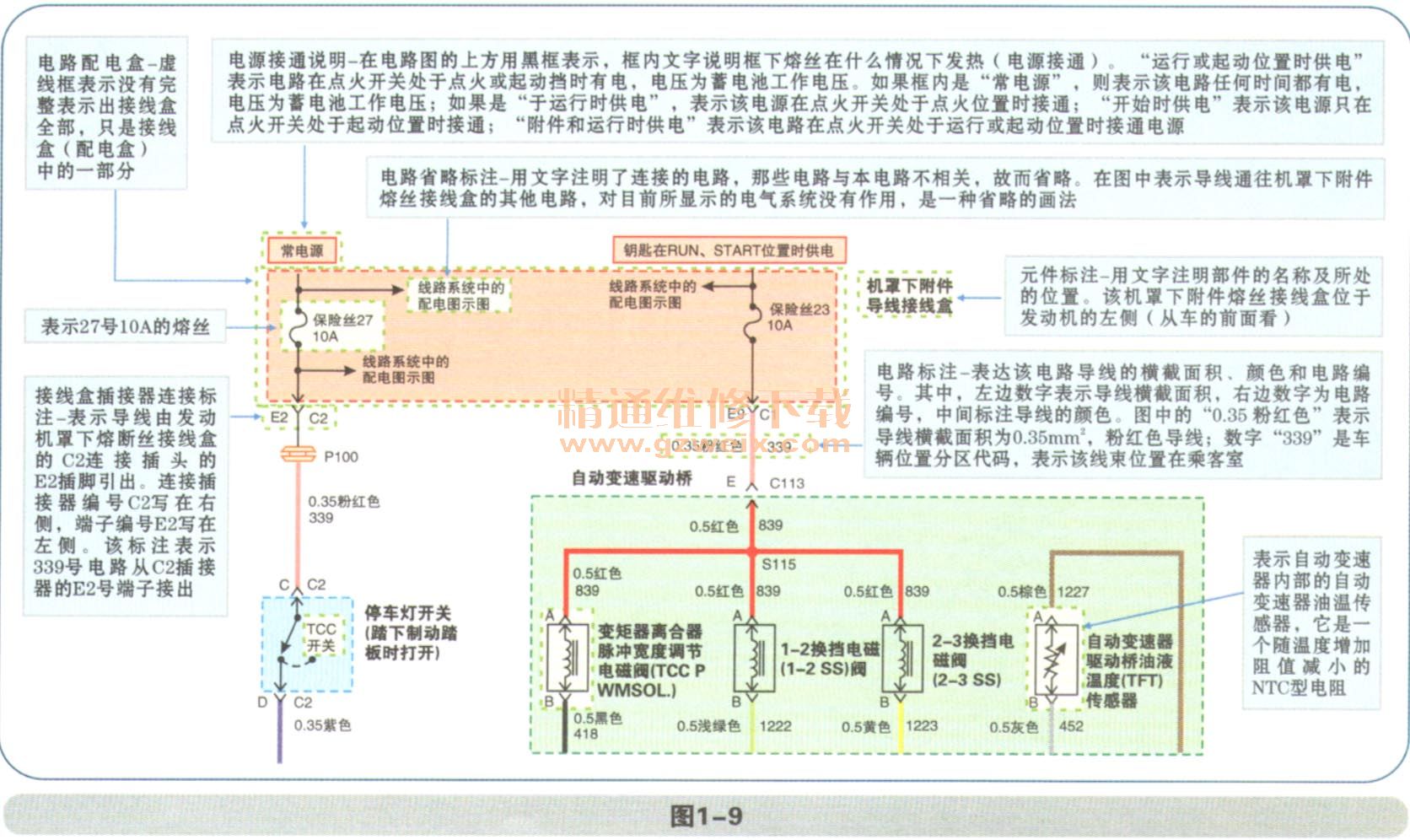

图1-6～图1-9就是对电路图细节的举例说明，使读者能举一反三，触类旁通。

    第四节 掌握一般的识图步骤、方法和技巧
    读图有步骤、方法和技巧。拿到一个车的手册资料，先要浏览目录，粗阅全图，了解它的电源分布，主保险和继电器等主要部件线路。再找到需要看的系统电路图，了解它们的各个部件和主要联系电路。具体应遵循以下原则。
    以用电器为核心，梳理电路。找出用电器电路符号，查找它的前后线路的来龙去脉。遵循回路原则，沿着用电器工作时的电流走向或逆着电流走向，梳理它的电源线路以及搭铁线路，看经过哪些部件（保护和控制装置）。
    特别要意识到控制电路的控制方式。

     直接控制和间接控制
    只通过开关控制的是直接控制，用继电器或电子控制器控制的是间接控制。

    非电子控制和电子控制
    只通过开关或继电器控制的是非电子控制，也就是传统的控制方式，用电子控制器控制的就是电子控制。

    控制火线和控制地线
    控制装置在用电器的火线上就是控制火线式，控制用电器的搭铁回路的就是控制地线式。

    单一控制和综合（或多项）控制
    如果控制装置不仅仅是控制一个用电器或用电器不仅仅受一个控制部件控制的就是综合或多项控制方式。这种方式分析起来较为复杂，特别是又用电子控制器控制的，线路分析更是不直接、直观和真切了。

    要注意到开关和继电器的初始状态，即用电器不工作时它们的状态。此外，看图时化整为零，先易后难，循序渐进，个个击破，这些都是识图的技巧和方法。
