6．天窗

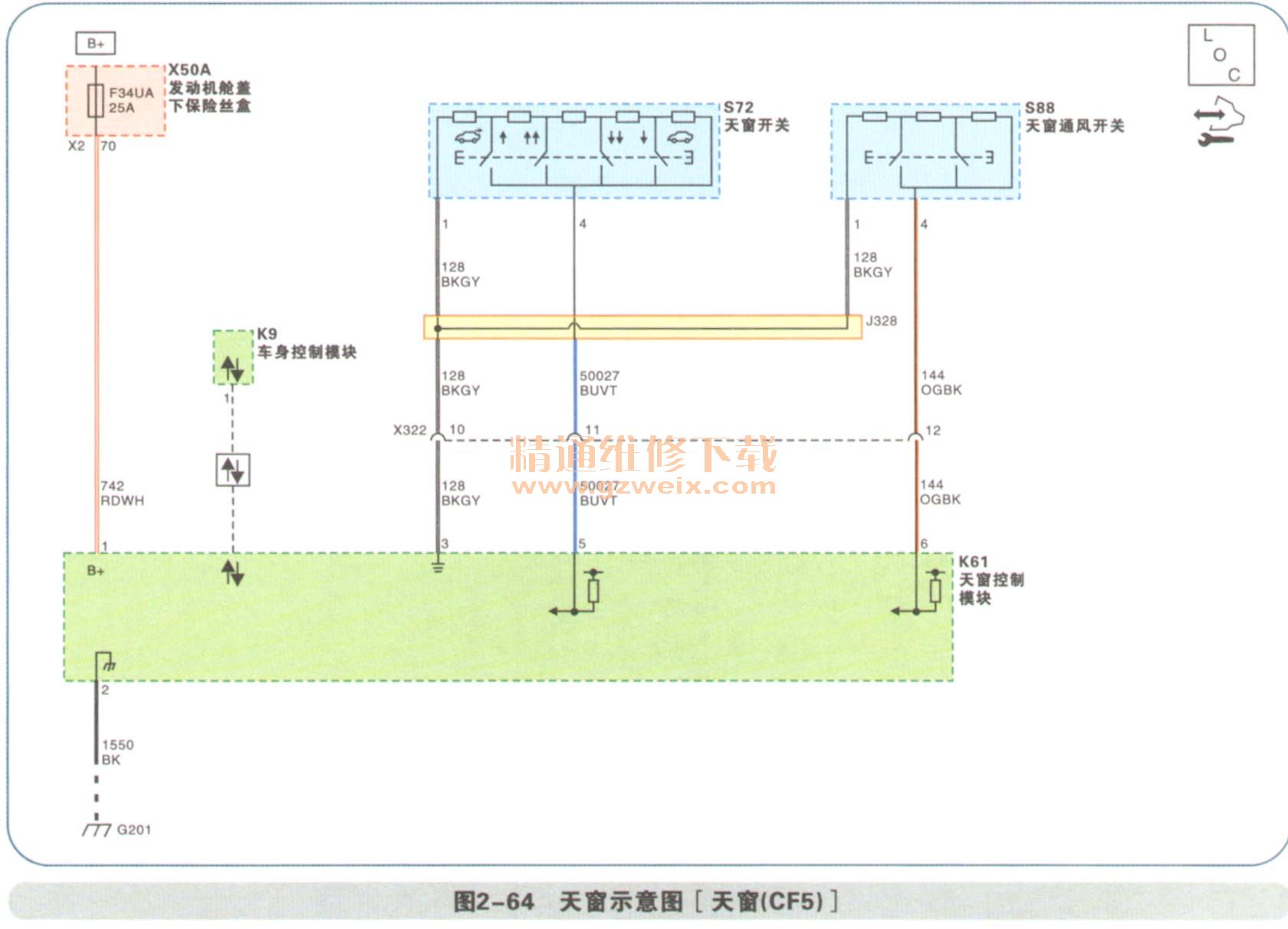

    如图2-64所示。

    天窗（倾斜与滑动系统）电路工作过程解读：
    倾斜／滑动天窗系统的电气部分的组成如下：车身控制模块（BCM），天窗窗框控制模块，天窗控制开关总成，通风控制开关总成，局域网（LIN-Bus）等。
    天窗电气系统应用LIN总线基本系统进行通信，使用主钥匙以钥匙配置。车身控制模块指定为主钥匙，而天窗控制模块则配置为从钥匙。作为主系统，车身控制模块使用“LIN-Bus（局域网总线）”通信总线启用或禁用天窗操作、传至每个天窗控制器的通信车辆信息和要求的天窗运动。天窗控制器提供系统状态和诊断信息至车身控制模块，以便得到诊断报告和操作目的。
    天窗窗框由集成电机腔制器控制，控制器包括必要的电子、电机、霍尔效应位置传感器以及驾驶员侧控制开关接口。电机／控制器能控制运动是基于控制开关动作和来自主系统的“LIN-Bus（局域网总线）”的信息指令。
    天窗控制开关直接与控制器连接。滑动窗框开关提供打开、快速打开、断开、关闭、快速关闭的止动位置。通风开关提供打开、断开和关闭的止动挡位。控制开关完成控制模块提供的两个信号之间的一个回路，模拟到数字开关输入提供的参考搭铁输入电压和连接电压。根据选择的不同功能，控制开关在电路中放置一个不同的梯形电阻器网络。

（1）打开至通风位置
当天窗处于关闭或部分通风位置且天窗通风打开开关启动，天窗开始“Express open（快速打开）”至通风位置。当天窗到达通风位置或者天窗滑动窗框开关启动时，天窗运动将停止。
（2）通风关闭
当天窗处于通风位置并且天窗通风开关进入“Close（关闭）”状态时，天窗将开始快速关闭天窗。直到天窗到达完全关闭位置或者天窗滑动窗框开关开始启动时，运动将会停止。
（3）正常打开（非快速）
当天窗不在通风位置且天窗滑动窗框开关保持“Open（打开）”位置时，天窗将开始打开。直到开关回到“Off（断开）”状态或通风开关置于任何启动状态时，运动将会继续。
（4）快速打开
    当天窗控制开关置于“Express Open（快速打开）”状态且天窗不在通风位置时，天窗将快速打开直到控制器确定天窗到达“Comfort Stop（舒适停止）”位置或者“Fully Open（完全打开）”位置或者在第一次回到“Off（断开）”位置后开关置于另一状态，或者通风开关置于启动状态。
（5）正常关闭（非快速）
当天窗开关置于“Close（关闭）”状态且天窗不在通风位置时，控制器将开始在关闭方向移动天窗。如果通风开关开始启动，电机将关闭。
（6）快速关闭
    当天窗开关处于“Express Close（快速关闭）”状态且天窗不在通风位置时，天窗将快速关闭直到控制器确定天窗到达完全关闭位置或者在开关第一次回到“Off（断开）”位置时，开关置于另一状态。如果开关第一次回到“Off（关闭）”位置或者通风开关置于任一启动状态时，开关置于“Close（关闭）”或者“Express Close（快速关闭）”状态，则天窗运动将会停止。
