（19）检查气门挺杆到导管间隙
    ①拆下气门。
    ②用千分尺测量的气门挺杆外径减去用内径千分尺或球形量规测量的气门导管内径（见图2-92）。沿气门挺杆的三点和气门导管内的三点进行测量。导管最大测量值与气门挺杆最小测量值之间的差值不应超出维修极限。

    进气门挺杆至导管的间隙
    标准（新）：0. 020～0. 050mm
    维修极限：0. 08mm
    排气门挺杆至导管的间隙
    标准（新）：0. 050～0. 080mm
    维修极限：0.11mm
    （20）更换气门导管
    ①检查气门挺杆至导管的间隙。
    ②如图2-93所示，改装通用的空气冲击气门导管拆装器1以适应气门导管直径。在大多数情况下，使用气门导管拆装器和常规的锤子能够完成同样的程序。

    ③选择合适的更换导管，并且在电冰箱的冷冻室将其冷冻约1h。
    ④使用一个加热盘或烤箱将汽缸盖均匀加热到1500C（见图2-94）。用烹饪温度计监测温度。不要使汽缸盖的温度超过150℃，多余的热量可能会使气门座松动。

    ⑤从凸轮轴侧开始，使用气门导管拆装器和气锤来将导管向燃烧室移动约2mm（0. 1 in）。这将除去一些积炭，并使拆卸更容易。将气锤直接与气门导管对准以防损坏拆装器。
    ⑥将汽缸盖翻转，并将气门导管朝汽缸盖的凸轮轴侧敲下（见图2-95）。

    ⑦如果气门导管不能移动，则用一个8mm的钻头将其钻出，然后再试一次。仅在极端情况下才钻出导管；如果导管破裂则可能会损坏汽缸盖。
    ⑧需要时，一次一个将新的导管从冷冻室中取出。
    ⑨在新气门导管的外侧，涂抹一薄层新的发动机机油。从汽缸盖的凸轮轴侧安装导管；使用气门导管拆装器将导管压至导管规定的安装高度（见图2-96）。如果要安装所有的16个导管，可能需要重新加热汽缸盖。

    气门导管的安装高度：15.85～16. 35mm
⑩将切削油涂抹到铰刀和气门导管上。

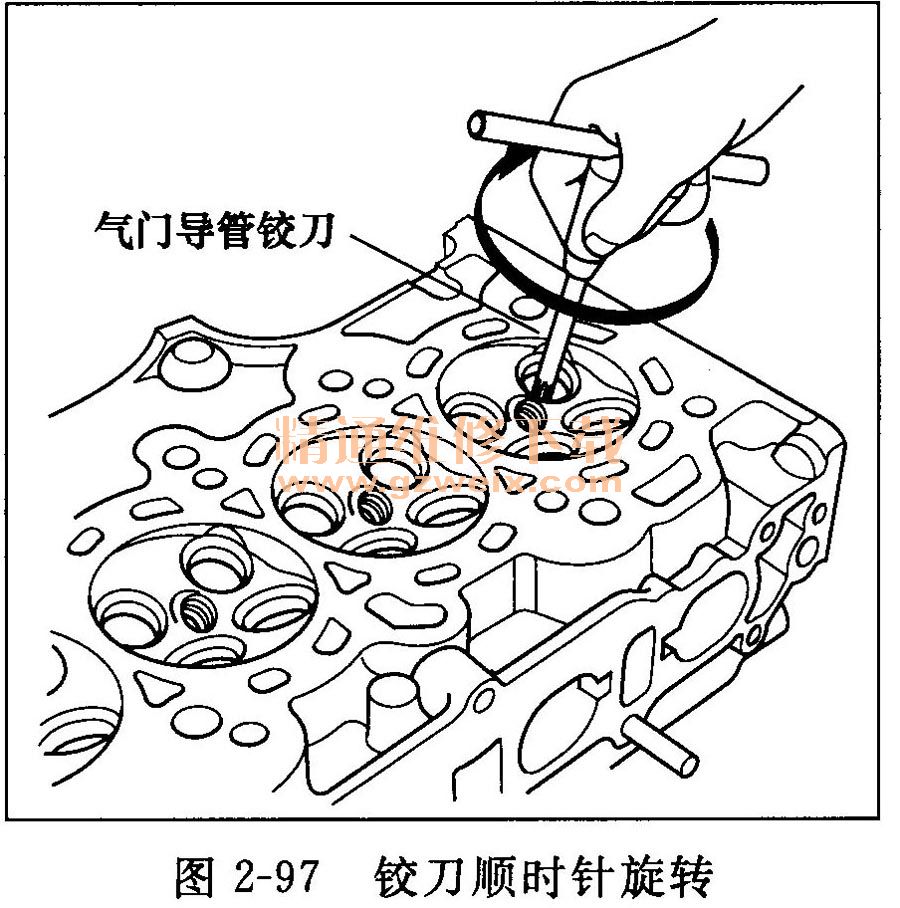

11将铰刀顺时针旋转至彻底达到气门导管孔的深度（见图2-97）。

12将铰刀从气门导管孔移出时，继续顺时针旋转铰刀。
13在清洁剂和水中彻底清洗导管，以清除所有切屑。
14用气门检查间隙。确认气门能够在进气和排气门导管中没有卡滞地滑动。
    15检查气门座。如有必要，用气门座铰刀修复气门座。
