（25）安装汽缸盖
    ①清洁汽缸盖和汽缸体表面。

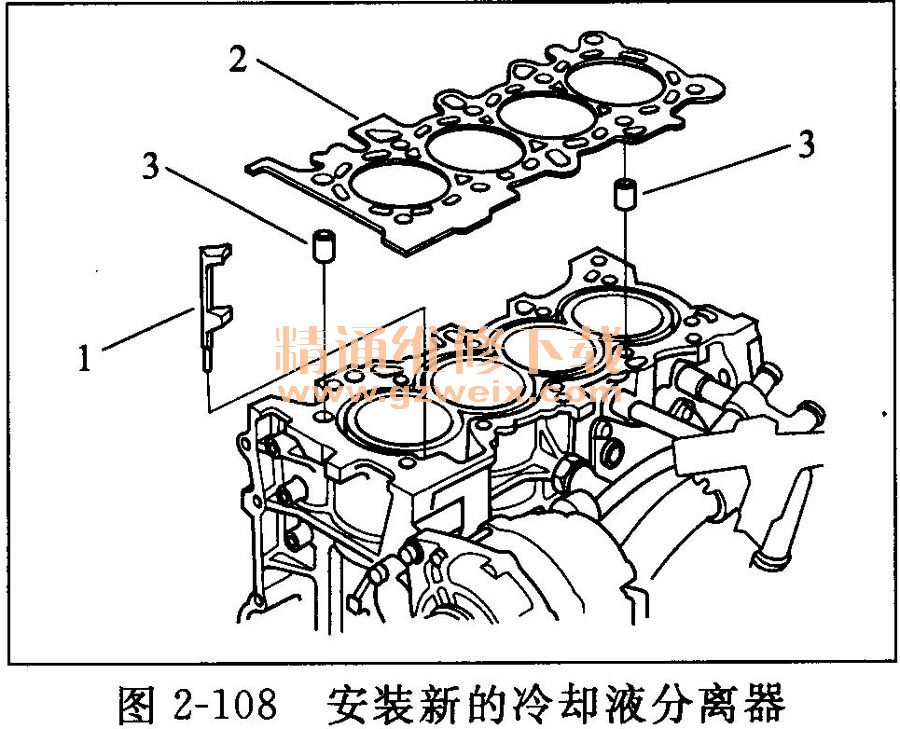

    ②每次更换发动机汽缸体时，将新的冷却液分离器1安装在发动机汽缸体内（见图2-108）。

    ③将新的汽缸盖衬垫2和定位销3安装在发动机汽缸体上。务必使用新的汽缸盖衬垫。

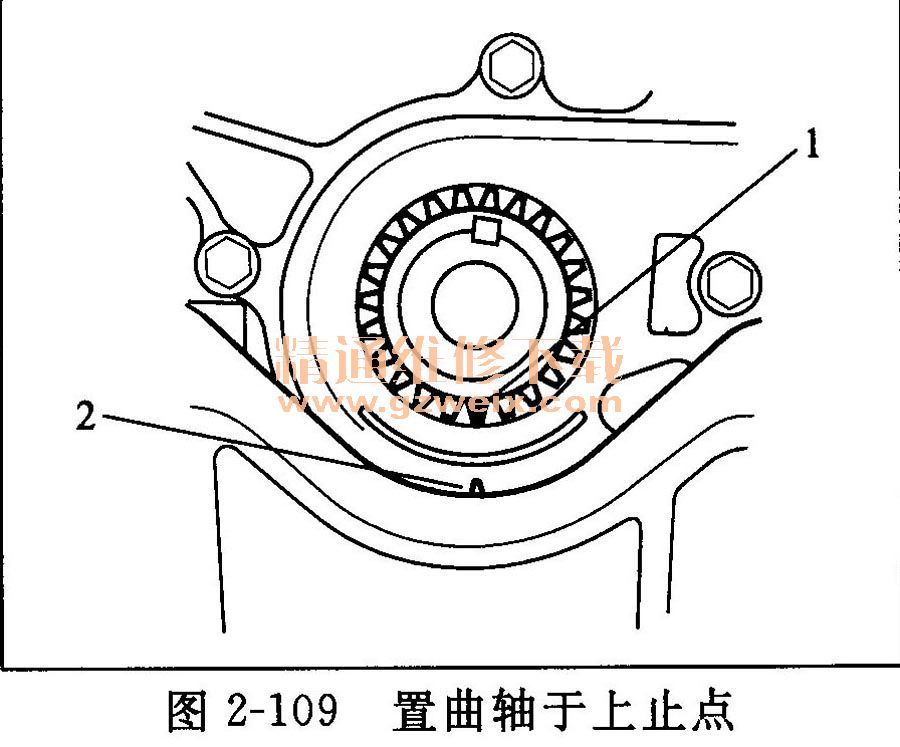

    ④将曲轴置于上止点（TDC ）（见图2-109）。将曲轴链轮上的TDC标记1与机油泵上的指针2对准。

    ⑤将凸轮轴设置到上止点位置。凸轮轴链轮上的“UP”标记1应在顶部，并且凸轮轴链轮上的TDC凹槽2应与汽缸盖的顶部边缘对准（见图2-110）。

    ⑥将汽缸盖安装到发动机汽缸体上。
    ⑦将新的发动机机油涂抹到所有汽缸盖螺栓的螺纹上和螺栓头的下面。

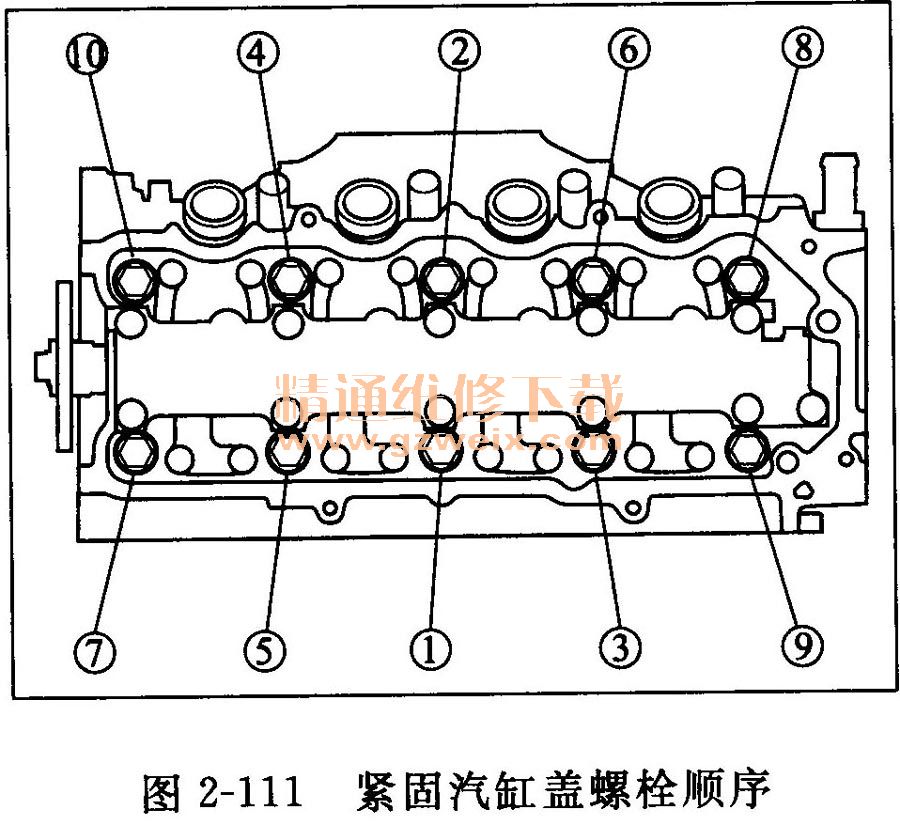

    ⑧按顺序将汽缸盖螺栓紧固至29N·m（见图2-111）。使用柱形扭矩扳手。使用预置型扭矩扳手时，确保缓慢地紧固并且不要过度紧固。在紧固时，如果螺栓发出任何声音，则松开螺栓并从第一步重新紧固螺栓。

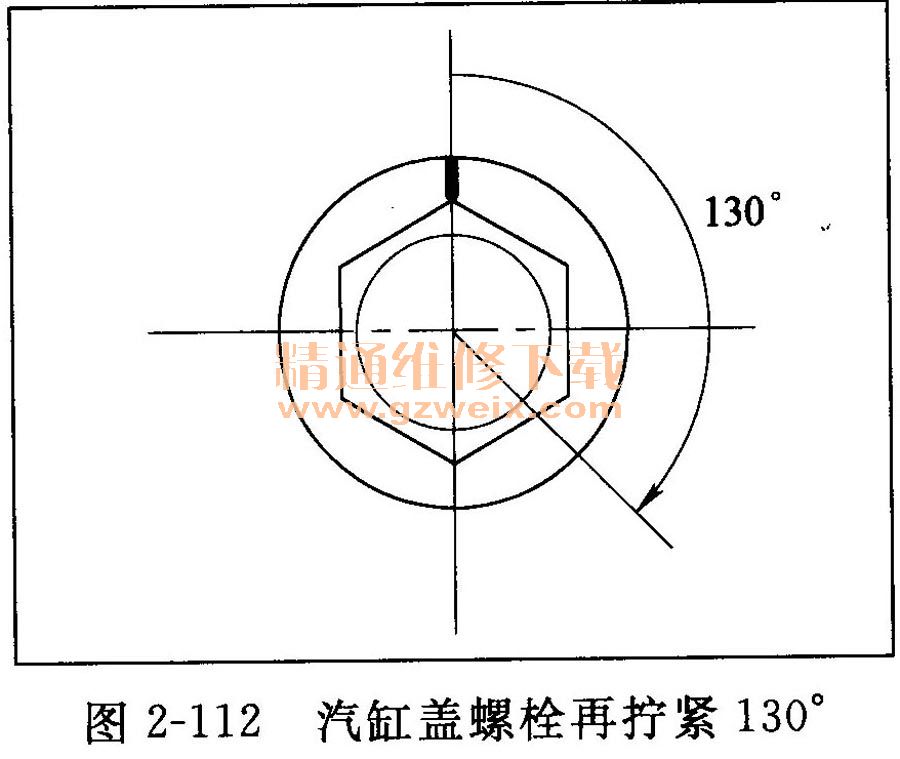

    ⑨将所有汽缸盖螺栓再拧紧13°（见图2-112）。

    ⑩安装凸轮链条。
    11安装缸盖罩。

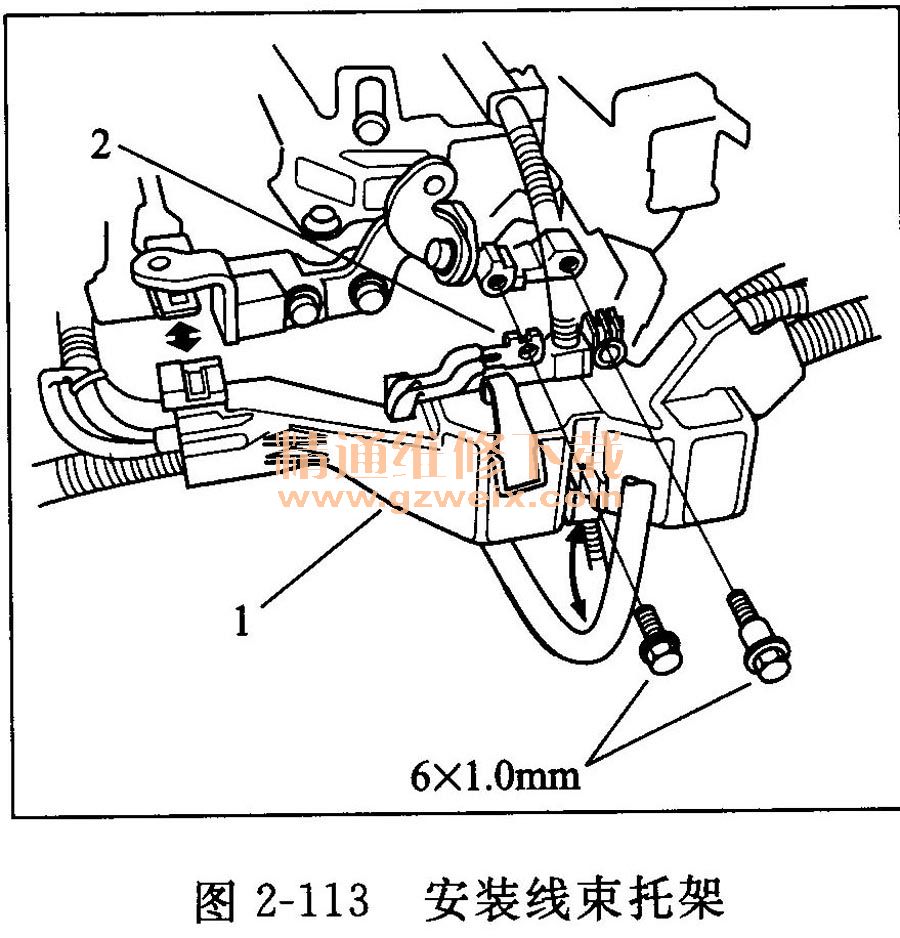

    12安装线束托架1，然后安装搭铁电缆2（见图2-113）。

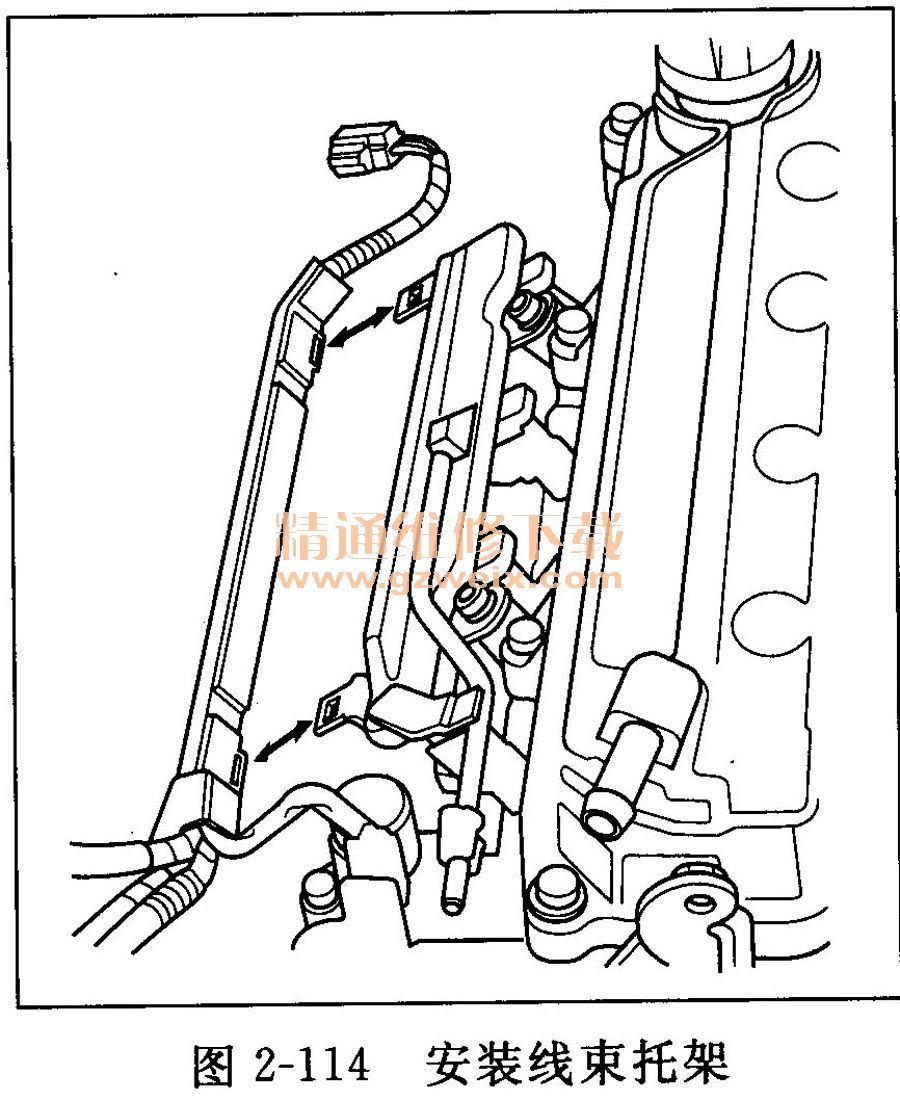

13安装线束托架（见图2-114）。

14连接发动机线束插接器，并将线束夹安装到汽缸盖上。
15安装预热三元催化转换器（WU-TWC）。
16安装进气歧管／室总成。
17安装散热器上软管1、加热器软管2和冷却水旁通软管3（见图2-115）。

    18将加热器软管安装到卡夹4上。
    19连接燃油供油软管1，然后安装快速连接接头盖2和燃油供油软管卡夹3（见图2-116）。

    20安装空气滤清器壳体总成。
    21执行蓄电池安装程序。
    22检查燃油是否泄漏。将点火开关转至ON （II）位置（不要操作启动机），使燃油泵运转约2s，给燃油管路加压。重复此操作三次，然后检查燃油管路各处是否有燃油泄漏。
    23用发动机冷却液重新加注散热器，然后打开加热器阀放出冷却系统内的空气。
    24执行曲轴位置（CKP）模式清除／曲轴位置模式学习程序。
    25检查怠速转速。
    26检查点火正时。
