看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46

2.2发动机冷却系统
2.21冷却系统

    (1)测试散热器盖
    ①拆下散热器盖1,用发动机冷却液润湿密封件,然后将其安装到压力测试仪2(通用)上(见图2-229)。用一个小接头H-901122-09 3(通用)安装散热器盖。

    ②施加93~123kPa的压力。
    ③检查压力是否下降。
    ④如果压力下降,更换散热器盖。
    (2)测试散热器
    ①待发动机冷却后,小心地拆下散热器盖,并向散热器加注发动机冷却液至注入口颈部顶端。

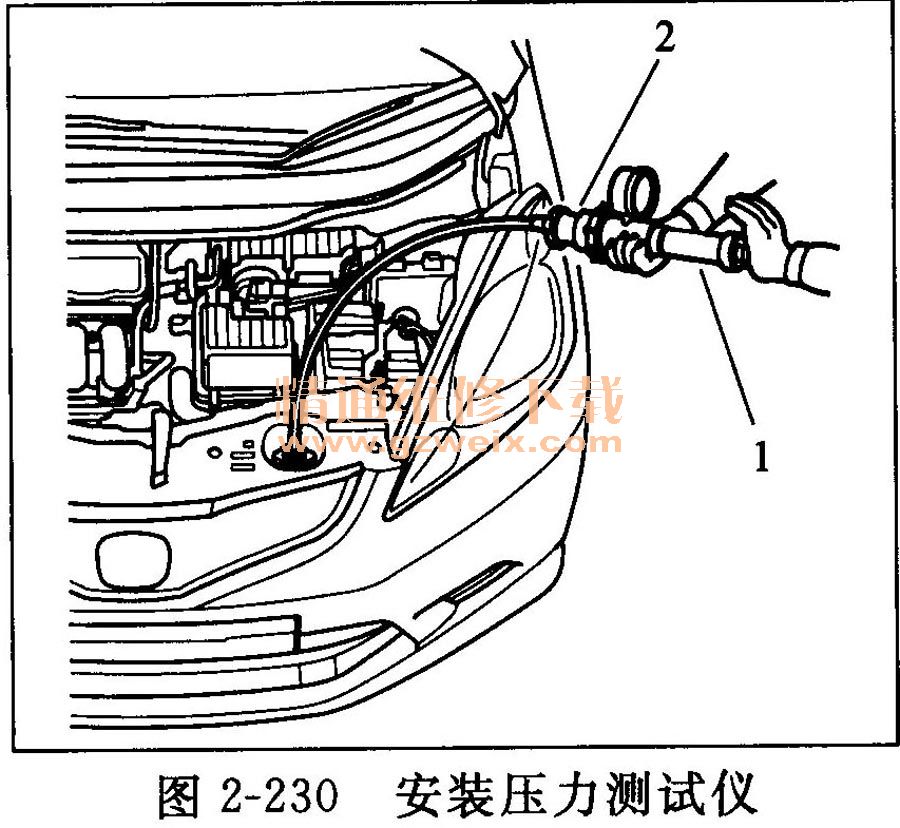

    ②将压力测试仪1(通用)安装到散热器上(见图2-230)。用一个小接头H-901122-092(通用)连接压力测试仪。

    ③施加93~123kPa的压力。
    ④检查发动机冷却液是否泄漏和压力是否下降
    ⑤拆下测试仪,并重新安装散热器盖。
⑥检查冷却液中是否有发动机机油和/或发动机机油中是否有冷却液。

    (3)测试风扇电机
    ①将2针插接器从散热器风扇电机和冷凝器风扇电机上断开(见图2-231)。

    ②通过将蓄电池电源连接到2号端子、将搭铁连接到1号端子,测试电机。
    ③如果电机不运转或者运转不平稳,则将其更换。
    (4)测试节温器
    如果节温器在室温下开启,则予以更换。
    测试关闭的节温器
    ①将节温器1悬挂在盛水的容器中。不要让温度计2接触到加热容器底部(见图2-232)。

    ②将水加热并用温度计测量水温。检查节温器开始打开和完全打开的温度。
    ③当节温器全开时,测量其升程。
标准节温器
升程:大于8. 0mm
开始打开:76-80℃
全开:90℃
(5)检查水泵
①拆下右前轮。
②拆下右侧挡泥板。
③松开水泵皮带轮安装螺栓。
④拆下传动皮带。

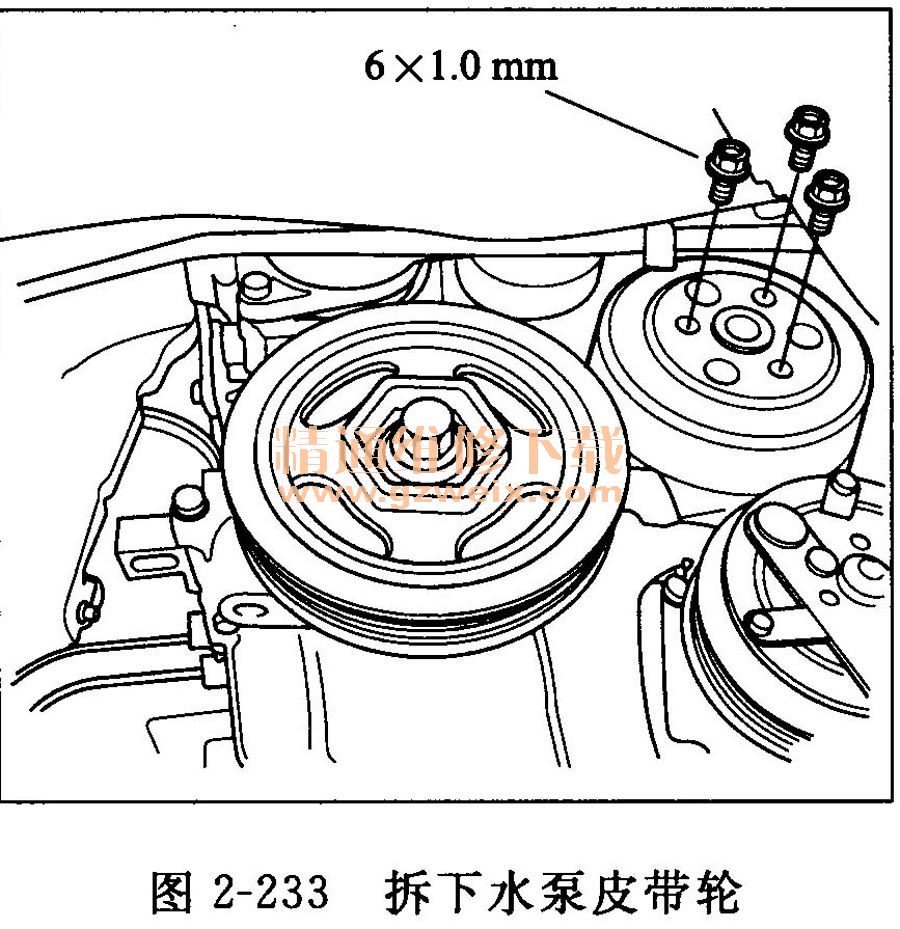

⑤拆下水泵皮带轮(见图2-233)。

⑥逆时针转动水泵,并确保其运转平稳。
如果运转不平稳,更换水泵。

注意:检查水泵时,可能看到排气孔1有少量渗漏,这是正常的(见图2-234)。

⑦安装水泵皮带轮。
⑧安装传动皮带。
⑨紧固水泵皮带轮安装螺栓。
⑩安装右侧挡泥板。
11安装右前轮。
(6)更换水泵
①排空发动机冷却液。
②拆下右前轮。
③拆下右侧挡泥板。
④松开水泵皮带轮安装螺栓。
⑤拆下传动皮带。

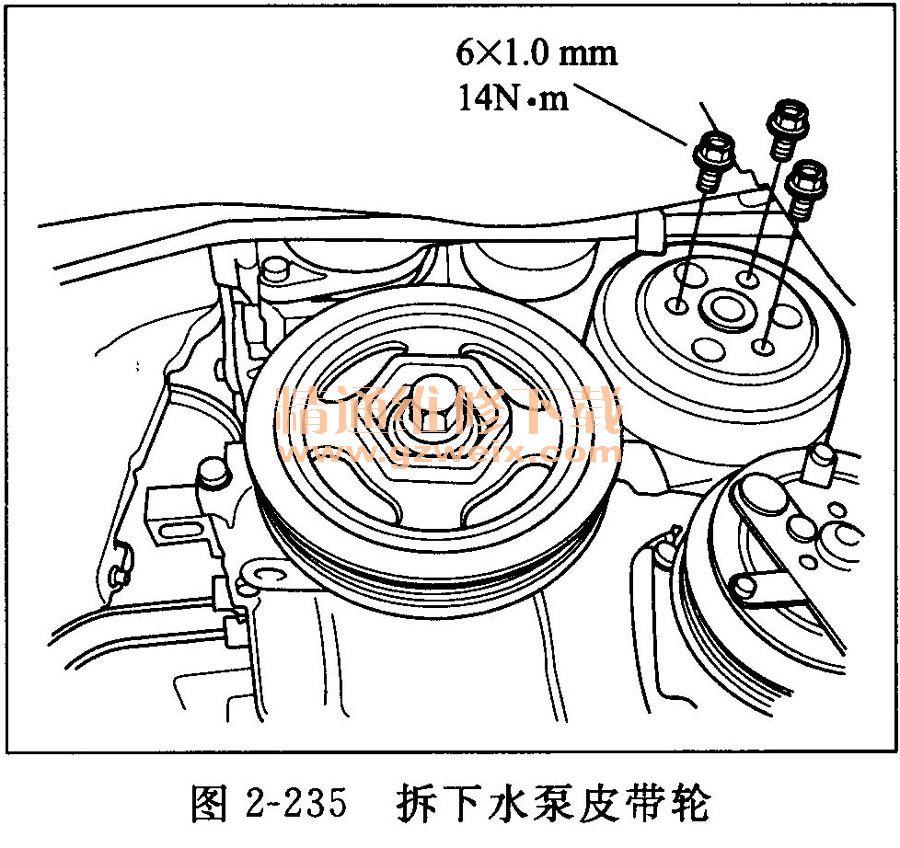

⑥拆下水泵皮带轮(见图2-235)。

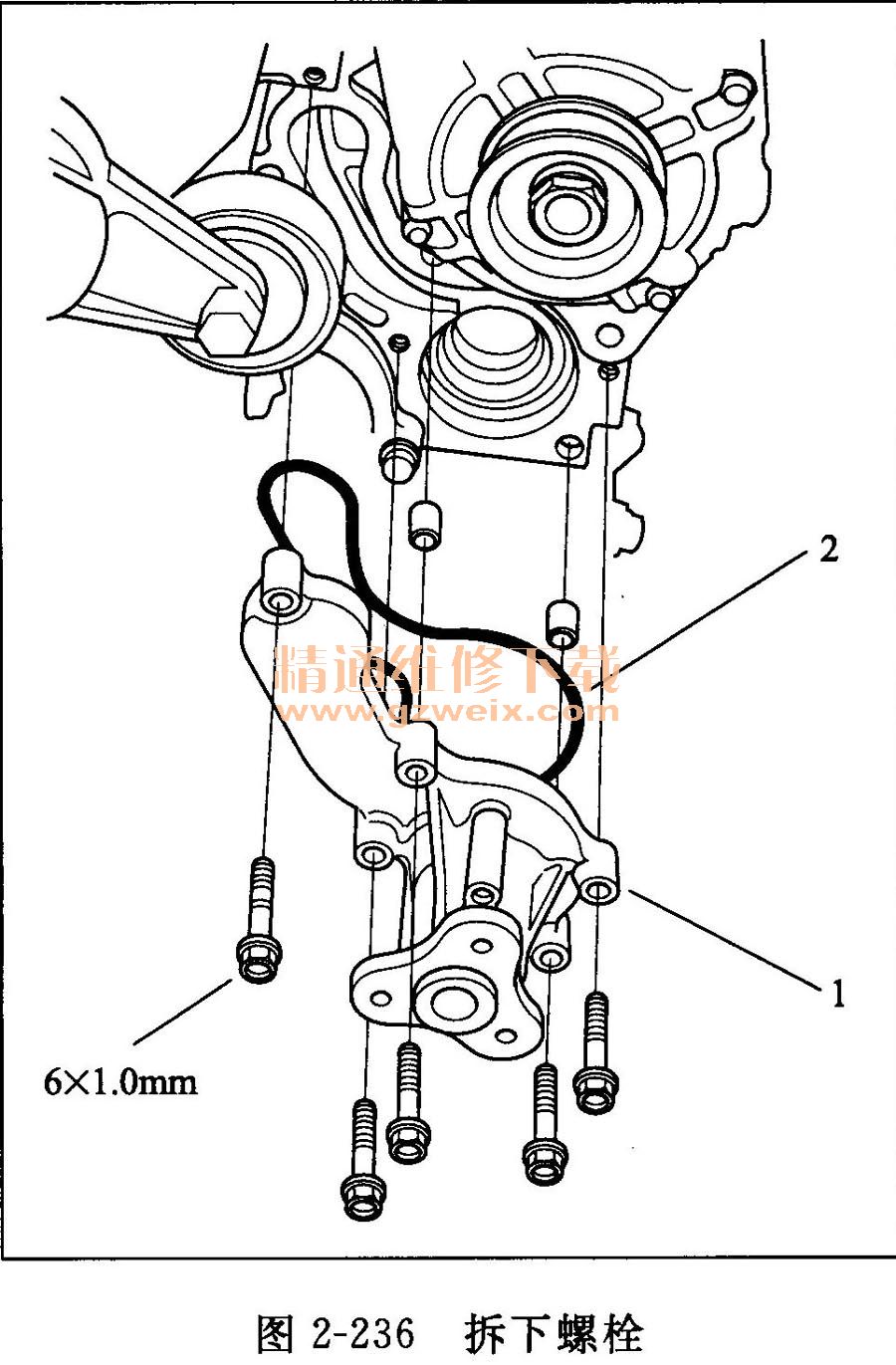

⑦拆下五个螺栓以拆下水泵(见图2-236)。

    ⑧检查并清洁O形圈凹槽和发动机汽缸体的接合面。
    ⑨按照与拆卸相反的顺序,用新O形圈2安装水泵。
    ⑩清理干净所有溢出的发动机冷却液。
    11安装水泵皮带轮。
    12安装传动皮带。
    13紧固水泵皮带轮安装螺栓。
    14安装右侧挡泥板。
    15安装右前轮。
    16用发动机冷却液重新加注散热器,然后打开加热器阀放出冷却系统内的空气。
    (7)检查冷却液

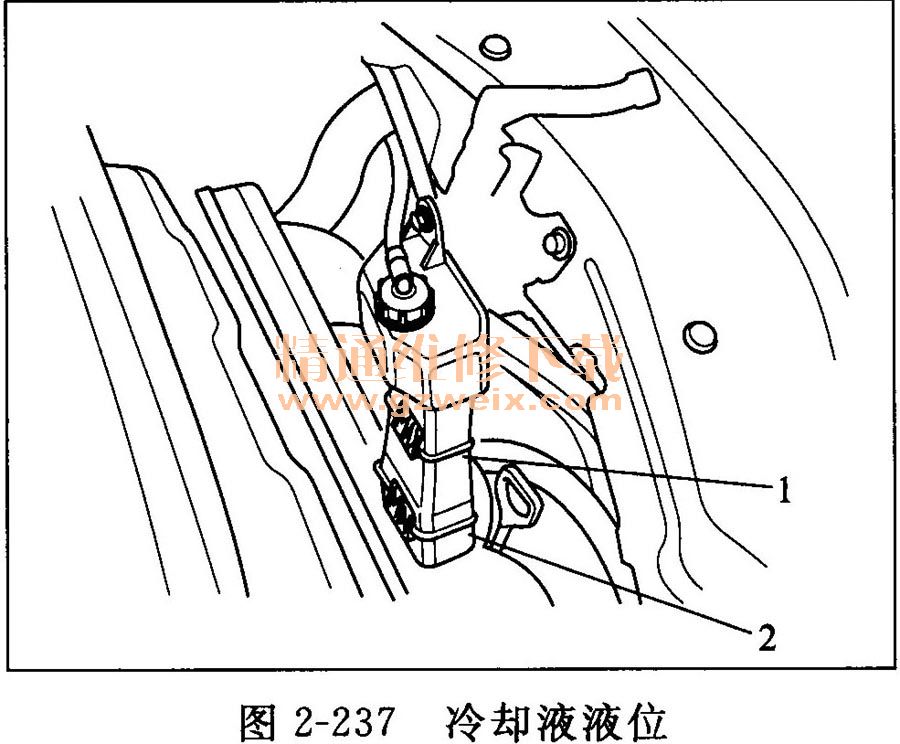

    ①观察冷却液储液罐中的冷却液液位。确保其在MAX标记1和MIN标记2之间(见图2-237)。

    ②如果冷却液储液罐中的冷却液液位正好处于或者低于MIN标记,则添加冷却液至MAX标记处,然后检查冷却系统是否泄漏。
