注意：
    使用翼子板罩以免损坏油漆表面。
    为避免损坏，握住插接器部分，小心拔出线束插接器。
    为避免损坏汽缸盖，松开汽缸盖螺栓前，应等待发动机冷却液温度降到38℃（100°F）以下。
    在所有线束和软管上做标记以防误接。而且要确保它们没有接触其他线束、软管，或者妨碍其他零件。

    ①卸去燃油压力。
    ②排空发动机冷却液。
    ③执行蓄电池拆卸程序。
    ④拆下空气滤清器壳体总成。
    ⑤拆下燃油供油软管卡夹1和快速连接接头盖2，然后断开燃油供油软管3（见图2-51）。

    ⑥断开散热器上软管1、加热器软管2和冷却水旁通软管3（见图2-52）。

    ⑦将加热器软管从卡夹4上拆下。
    ⑧拆下进气歧管／室总成。
    ⑨拆下预热三元催化转换器（WU-TWC）。
    ⑩将下列发动机线束插接器和线束夹从汽缸盖上拆下：
    ·四个喷油器插接器。
    ·发动机冷却液温度（ECT）传感器1插接器。
    ·凸轮轴位置（CMP）传感器插接器。
    ·辅助热氧传感器（辅助HO2 S）插接器。
    ·摇臂机油控制电磁阀插接器。
    11拆下线束托架（见图2-53）。

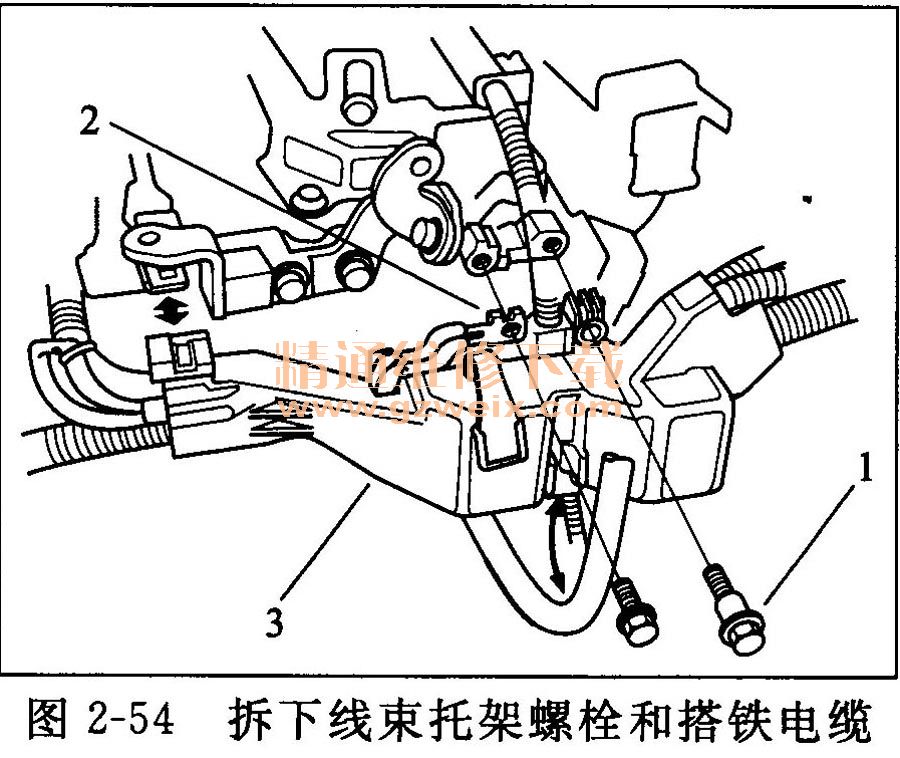

    12拆下线束托架安装螺栓1和搭铁电缆2，然后从支架上拆下线束托架3（见图2-54）。

    13拆下缸盖罩。
    14拆下凸轮链条。
    15拆下汽缸盖螺栓。为避免翘曲，按顺序每次松开螺栓1/3圈；重复这一过程直到所有螺栓松开（见图2-55）。

16拆下汽缸盖。
（9）拆装CMP脉冲板
拆卸
①拆下空气滤清器壳体总成。
②拆下进气歧管室。
③将以下发动机线束插接器和线束夹从
汽缸盖上拆下：
    ·四个喷油器插接器。
    ·发动机冷却液温度（DCT）传感器插接器。
    ·凸轮轴位置（CMP）传感器插接器。
    ·空燃比（A/F）传感器插接器。
    ·辅助热氧传感器（辅助HQ S）插接器。
    ④拆下线束托架安装螺栓和搭铁电缆然后从支架上拆线束托架。
    ⑤拆下缸盖罩。

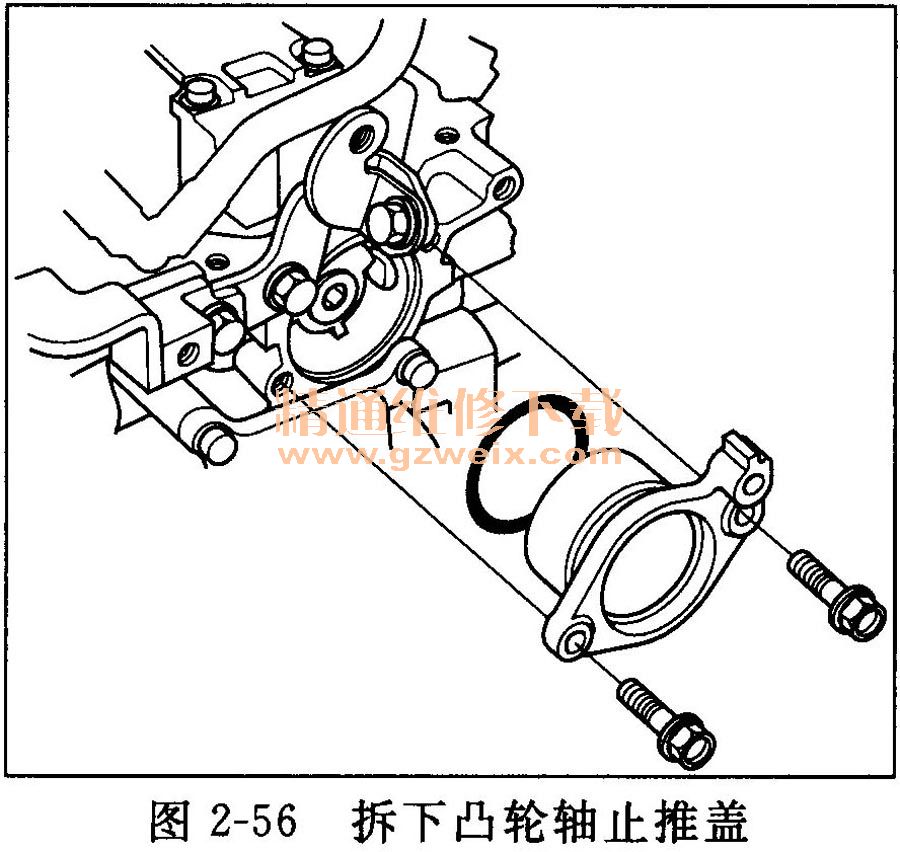

    ⑥拆下凸轮轴止推盖（见图2-56）。

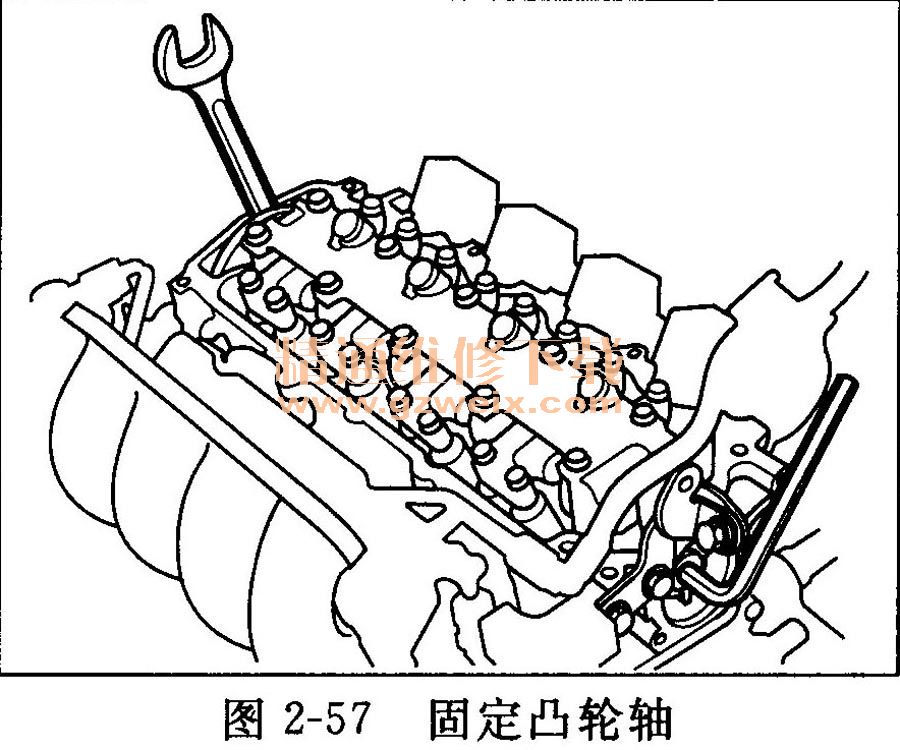

    ⑦用开口扳手固定凸轮轴，然后松开螺栓（见图2-57）。

    ⑧拆下凸轮轴位置（CMP）脉冲板（见图2-58）。

安装
①安装CMP脉冲板（见图2-59）。

②用开口扳手固定凸轮轴，然后紧固螺栓（见图2-60）

③用新的O形圈2，安装凸轮轴止推盖1（见图2-61）。

④安装缸盖罩。
⑤安装线束托架，然后安装搭铁电缆。
⑥将以下发动机线束插接器和线束夹安装到汽缸盖上。
⑦安装进气歧管室。
⑧安装空气滤清器壳体总成。
