看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46


    (11)更换机油滤清器供油管
    ①拆下滤清器。
    ②拆下机油滤清器供油管(见图2-195)。

    ③在新机油滤清器供油管上安装两个20 X1. 5mm螺母1。用扳手固定住一个螺母,然后用第二把扳手拧紧另一个螺母(见图2-196)。

    ④将机油滤清器供油管紧固到39N " m(4. 0kgf·m, 29lbf·ft),然后将螺母从机油滤清器供油管上拆下。
    ⑤安装机油滤清器。
    (12)大修机油泵
    拆卸
    ①拆下凸轮轴链条。

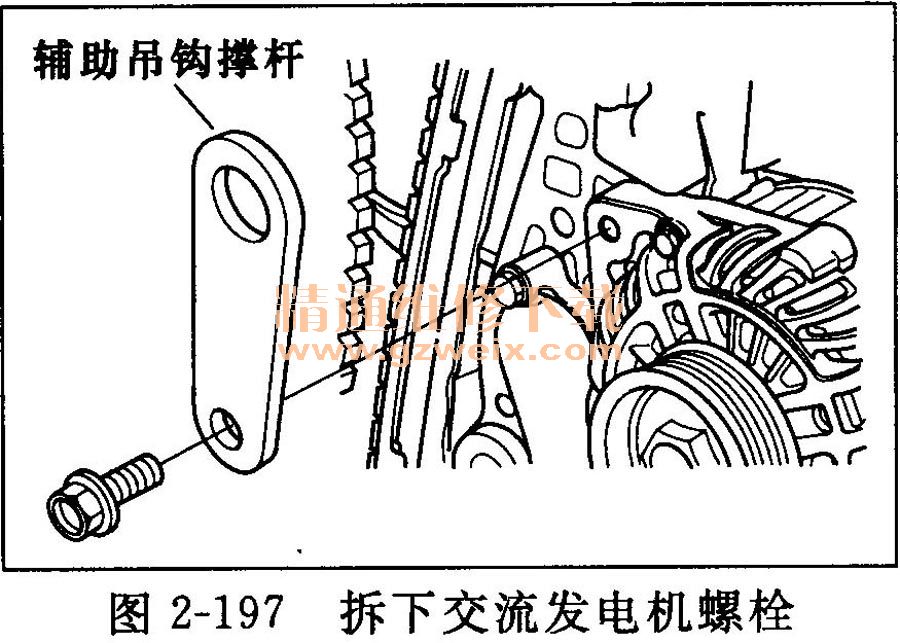

    ②拆下交流发电机安装螺栓,然后安装辅助吊钩撑杆(见图2-197)。

    ③将链条安装至辅助吊钩撑杆。用链条举升并支撑发动机。
    ④拆下油底壳。
    ⑤拆下机油滤网1,然后拆下机油泵2(见图2-198)。

检查
①螺钉从机油泵壳体上拆下,然后将泵壳体和泵盖分开。
②检查内转子1和外转子2之间的径向间隙(见图2-199)。如果内转子至外转子间隙超出维修极限,更换机油泵总成。

    内转子至外转子的径向间隙
    标准(新):0. 06~0. 16mm
    维修极限:0. 20mm

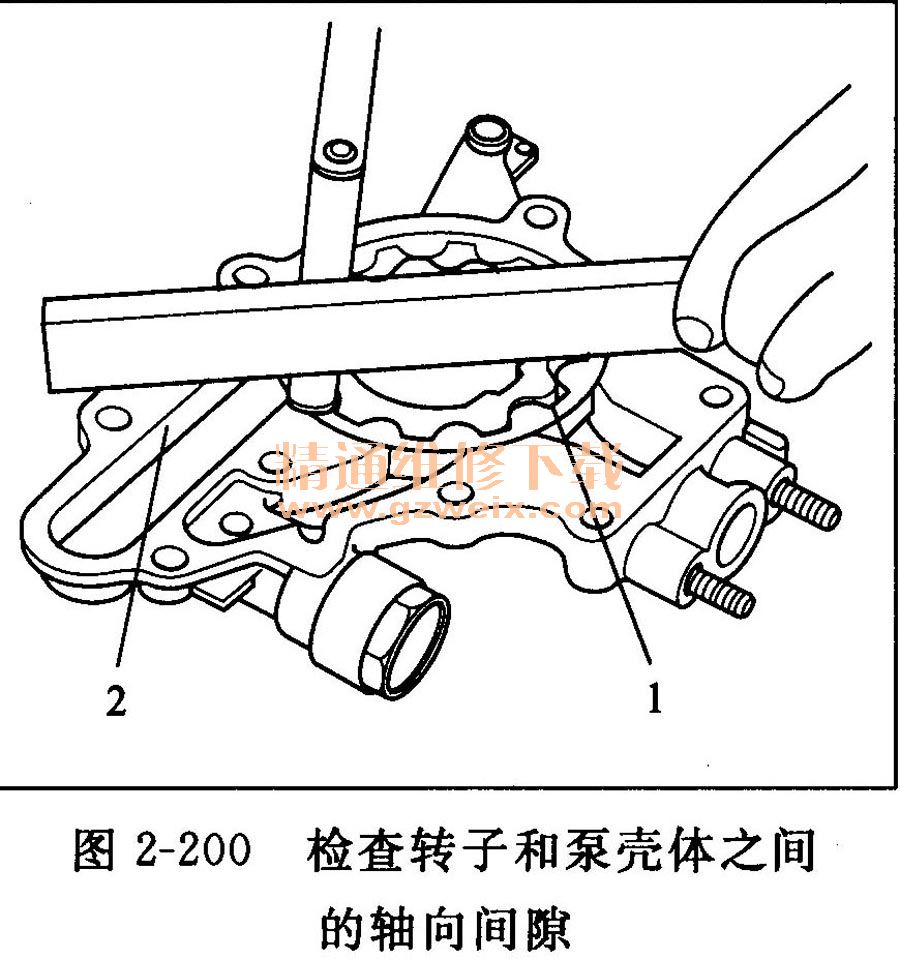

    ③检查转子1和泵壳体2之间的轴向间隙(见图2-200)。如果泵壳体至转子之间的轴向间隙超出维修极限,更换机油泵总成。

    壳体至转子的轴向间隙
    标准(新):0. 02~0. 06mm
    维修极限:0. 15mm
    ④检查外转子1和泵壳体2之间的径向间隙(见图2-201)。如果泵壳体至外转子的径向间隙超出维修极限,更换机油泵总成。

    泵壳体至外转子的径向间隙

标准(新):0. 100~0. 175mm
维修极限:0. 20mm

    ⑤检查转子和泵壳体是否划伤或损坏。如有需要,更换这些零件。
    ⑥检查并确认机油泵运转顺畅。
    安装
    ①清理O形圈凹槽和发动机汽缸体的接合面。
    ②用新的O形圈2安装机油泵1(见图2-202)。

    ③用新衬垫4安装机油滤网3。
    ④安装油底壳。
    ⑤在油底壳下放置一个千斤顶和木块,以支撑发动机。

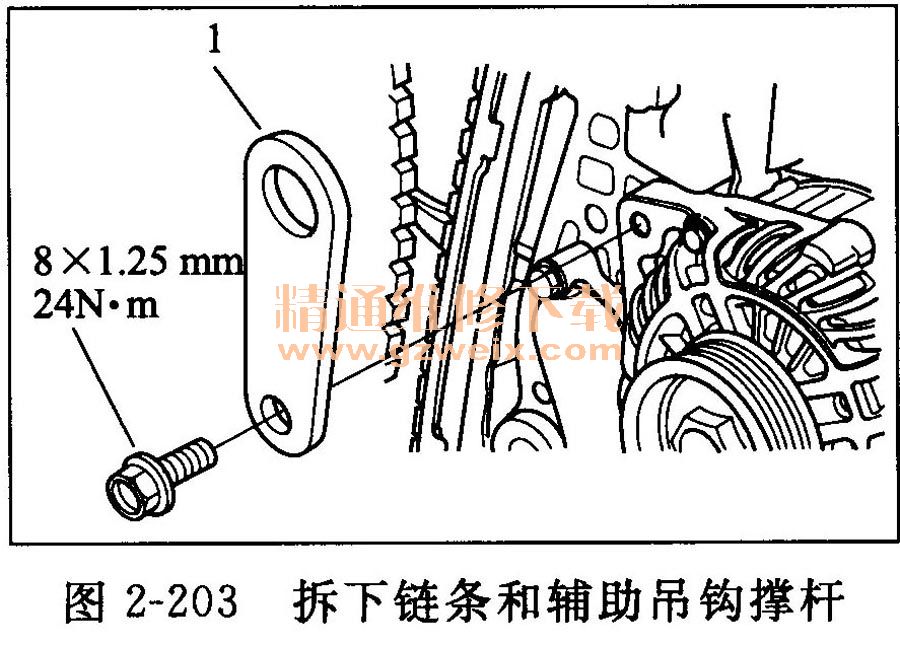

    ⑥拆下链条和辅助吊钩撑杆1,然后紧固交流发电机安装螺栓(见图2-203)。

    ⑦安装凸轮轴链条。
    (13)安装油/气分离器
    ①将所有旧的密封胶从油/气分离器接合面、螺栓和螺栓孔上清除。
    ②清理并风干油/气分离器接合面。
    ③在油/气分离器的发动机汽缸体接合面和螺栓孔的内螺纹上均匀地涂抹密封胶(见图2-204)。

    ④安装油/气分离器(见图2-205)。
