（1）进气歧管室拆卸和安装
    拆卸
    ①下前罩下板。
    ②拆下空气滤清器壳体总成。
    ③将发动机线束插接器和线束夹从进气歧管室上拆下。
      ·节气门作动器插接器
      ·进气歧管绝对压力（MAP）传感器插接器
    ④拆下制动助力器真空软管1和线束夹2（见图2-206）。

    ⑤将水旁通软管从卡夹3上拆下。
    ⑥拆下节气门体而不断开水旁通软管（见图2-207）。

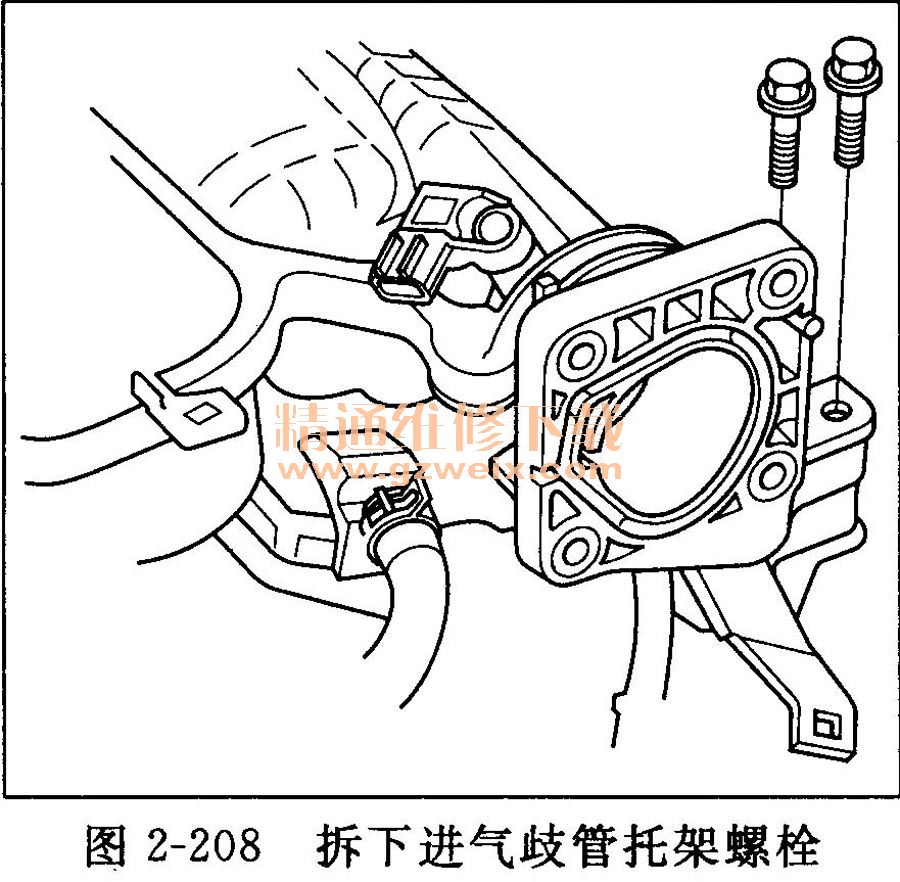

    ⑦拆下进气歧管托架安装螺栓（见图2-208）.。

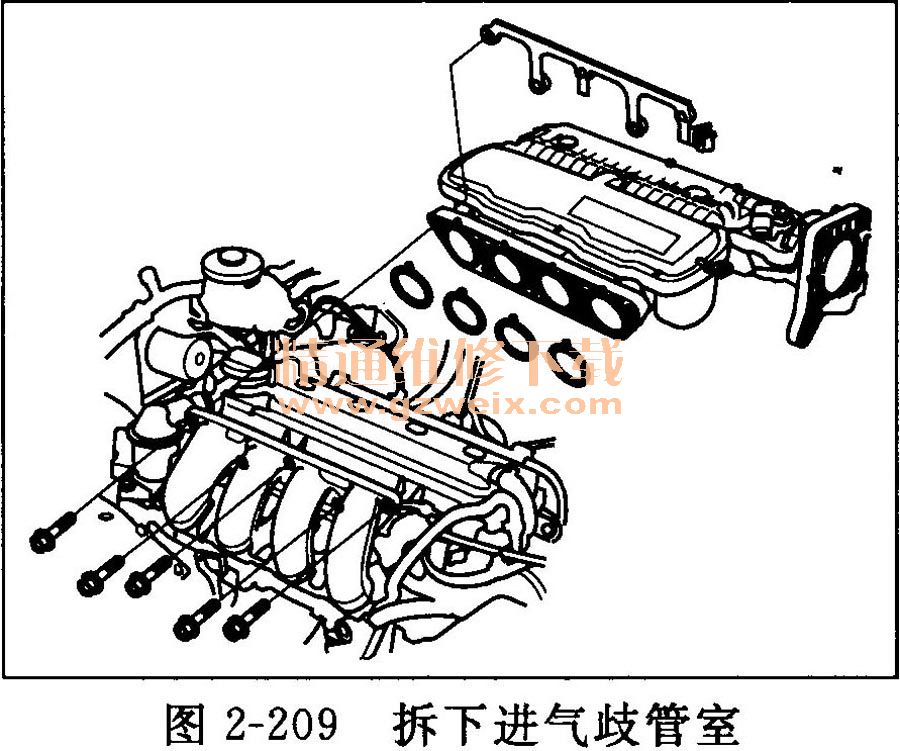

    ⑧拆下进气歧管室（见图2-209）。

    安装
    ①用新的衬垫2安装进气歧管室1，并分三步从内侧螺栓开始以交叉模式紧固螺栓（见图2-210）。

    ②L13Z1发动机：松开进气歧管托架安装螺栓1（见图2-211）。紧固安装螺栓2，然后紧固安装螺栓1。

    ③用新的衬垫2安装节气门体1（见图2-212）。

    ④将水旁通软管安装到卡夹1上（见图2-213）。

    ⑤安装制动助力器真空软管2和线束夹3。
    ⑥将发动机线束插接器和线束夹安装到进气歧管室上。
      ·节气门作动器插接器
      ·MAP传感器插接器
    ⑦安装空气滤清器壳体总成。
    ⑧安装前罩下板。
    （2）拆装进气歧管
    拆卸
①下线束托架安装螺栓，然后将线束托架1从托架上拆下（见图2-214）。

②拆下曲轴箱强制通风（PCV）软管2。
③断开废气再循环（EGR）阀插接器。
④拆下机油尺。
⑤拆下进气歧管（见图2-215）。

    安装

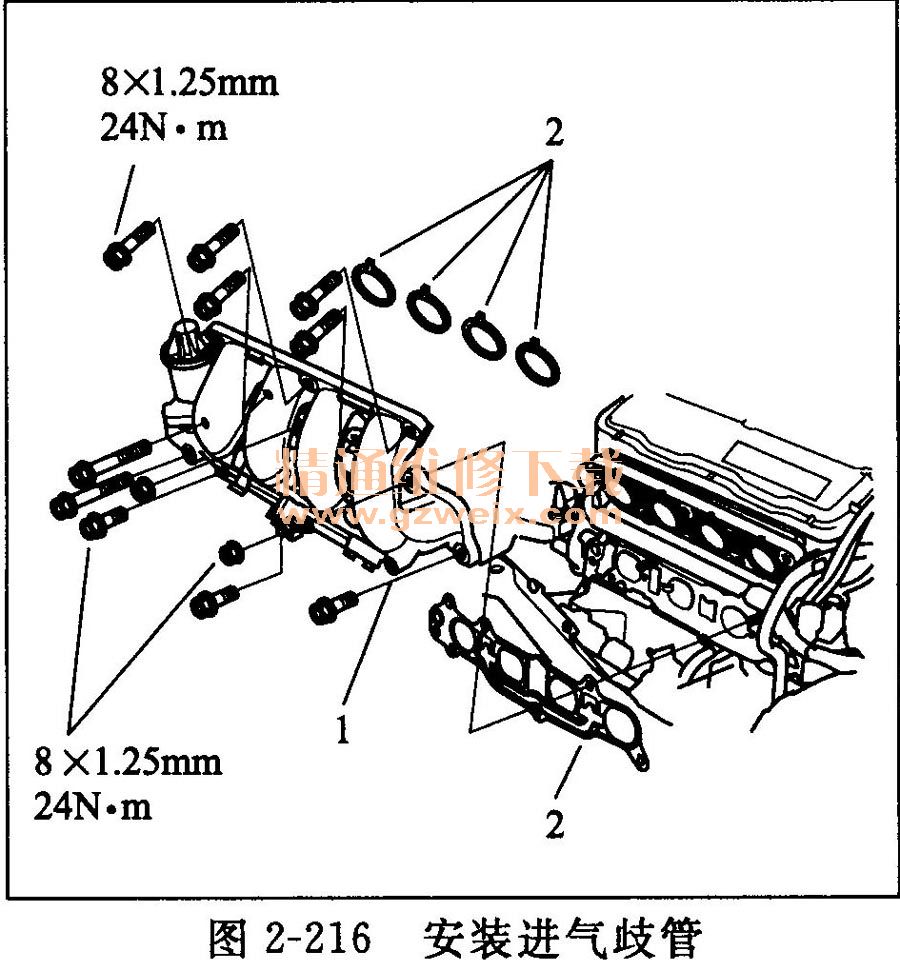

    ①用新的衬垫2安装进气歧管1，并分三步从内侧螺栓开始以交叉模式紧固螺栓和螺母（见图2-216）。

②安装机油尺。
③连接EGR阀插接器。
④安装PCV软管1和线束托架2（见图2-217）。
