看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46

2.4发动机电气系统
2.4.1启动系统

 (1)系统常见故障症状排除表(见表2-8)


 (2)启动机系统电路故障排除
注意:执行此程序时,气温必须在15~38℃ (59~100F)之间。
    完成本检查后,必须重新设置发动机控制单元(ECM)/动力系统控制一单元(PCM)。否则,ECM/PCM将继续停止燃油喷油器工作。
    蓄电池必须完好且己充足电。

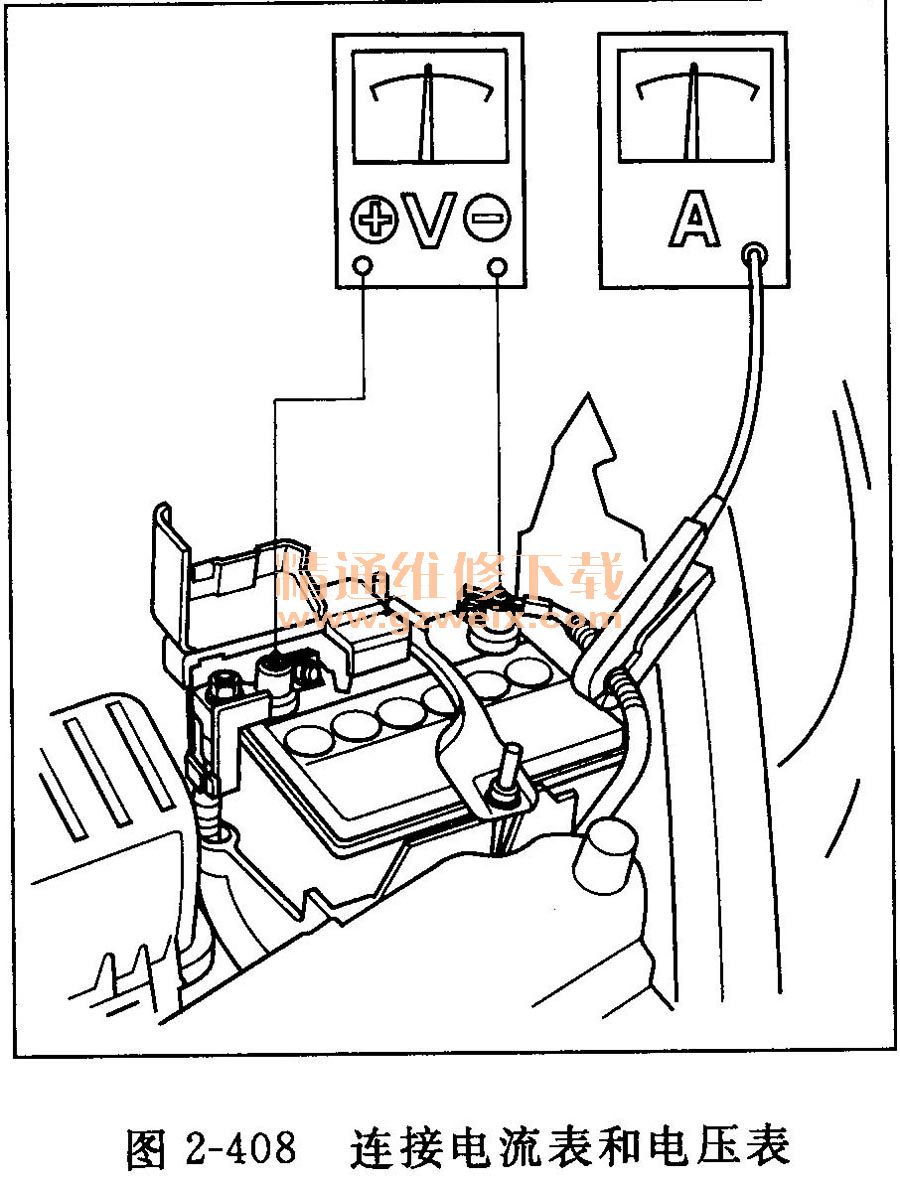

①连接以下设备(见图2-408):

·电流表,0~400A。
·电压表,0-20V(精度在0. 1 V内)。

    ②将本田诊断系统(HDS)连接到数据插接器(DLC)上。
    ③将点火开关转至ON(II)位置。
    ④确保HDS与车辆和ECM/PCM通信。如果不能进行通信,对DLC电路进行故障排除。
    ⑤选择PGM-Fl, INSPECTION(检查),然后在HDS上选择ALL INJECTORS STOP(所有喷油器停止工作)。
    ⑥施加驻车制动,然后在换挡杆在P或N位置(A/T车型)或空挡位置(M/T车型)的情况下,将点火开关转至START ( III )位置。
    启动机是否能正常启动发动机?
    是→启动系统正常。转至步骤13。
    否→转至步骤⑦。
    ⑦将点火开关转至LOCK (0)位置。
    ⑧检查蓄电池状态。检查蓄电池中的电气连接、连接到车身的蓄电池负极电缆、发动机搭铁电缆和启动机是否松动及腐蚀。然后尝试再次启动发动机。
    启动机是否能正常启动发动机?
    是→修理松动的连接以排除故障。启动系统正常。转至步骤13。
    否→根据以下故障症状,采取相应措施:
      ·如果启动机根本不能启动发动机,则转至步骤⑨。
      ·如果启动机启动发动机无规律或过于缓慢,则转至步骤11。
      ·松开钥匙时,如果启动机不能从飞轮齿圈(M/T车型)或变矩器齿圈(A/T车型)上脱开,则更换启动机或将其拆下并拆解,然后检查以下情况:
    →启动机电磁阀和开关故障
    →传动齿轮脏污或超速离合器损坏
    ⑨确保变速箱在N或P位置(A/T车型)或空挡位置(M/T车型),然后将1针插接器(A)从启动机S端子上断开。用跨接线连接蓄电池正极端子与S端子(见图2-409)。

    启动机是否能启动发动机?
    是→转至步骤⑩。
    否→拆下启动机,如有必要,进行修理或更换。
    ⑩请按列举的顺序检查下列项目直至找出断路的电路:
      ·驾驶员仪表板下保险丝/继电器盒与点火开关之间的黄色线束和插接器。
      ·驾驶员仪表板下保险丝/继电器盒之间的黑色/白色线束和插接器。
      ·点火开关。
      ·变速箱挡位开关(A/T车型)和插接器。
      ·启动机断电继电器(A/T车型)。
    这些项目正常吗?
    是→转至步骤12。
    否→维修或将其更换,然后转至步骤13。
    ⑧启动发动机时,检查启动电压和消耗电流。
    启动电压是否大于或等于9V,消耗电流是否小于或等于150A?
    是→转至步骤12。
    否→更换启动机,或者将其拆下并拆解,然后检查是否有以下故障:
    ·启动机电枢卡滞
    ·电枢绕组短路
    ·发动机中过度卡滞
    ·启动机电枢换向器整流片断路
    ·启动机电刷严重磨损
    ·启动机电刷断路
    ·螺旋形花键或驱动齿轮脏污或损坏
    ·驱动齿轮离合器故障
    12拆下启动机,并检查其驱动齿轮和飞轮齿圈(M/T车型)或变矩器齿圈(A/T车型)是否损坏。更换所有损坏的零件。
    13选择ECM/PCM重置以取消HDS上的ALL INJECTORS STOP(所有喷油器停止工作)。
    (3)启动机电磁阀测试
    ①执行蓄电池端子断开程序。
    ②拆下启动机电缆1和电机电缆2,然后断开插接器3(见图2-410)。

    ③检查端子S和电枢壳体(搭铁)之间的保持线圈是否导通。应导通。
    ·如果导通,转至步骤④。
    ·如果不导通,更换电磁阀。
    ④检查端子S和端子M之间的牵引线圈是否导通。应导通。
    ·如果导通,则电磁阀正常。
    ·如果不导通,更换电磁阀。
    ⑤按照与拆卸相反的顺序安装。
    ⑥执行蓄电池端子重新连接程序。
    (4)启动机性能测试
    ①拆下启动机。
    ②将线束从端子M上断开。
    ③在本测试中,用尽可能粗的(仪表)导线(最好与车辆所用仪表一样)进行连接。
注意:为避免损坏启动机,切勿使蓄电池连接持续10s以上。

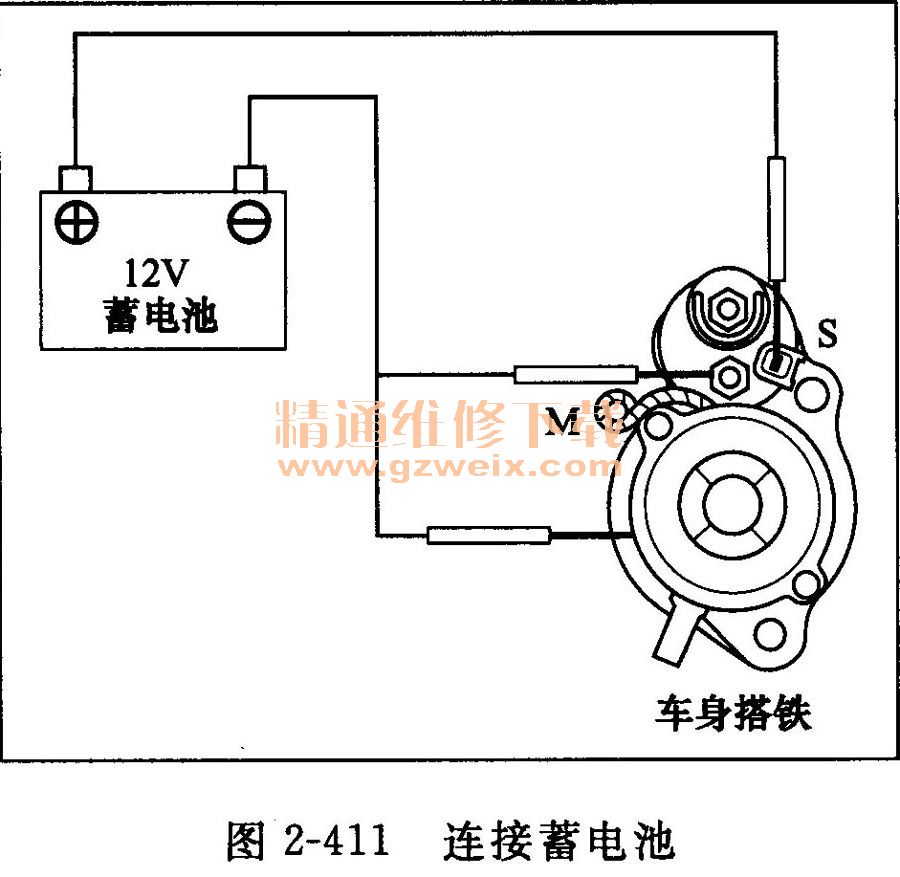

④如图2-411所示连接蓄电池。确保将启动机电机线束从电磁阀上断开。如果启动机小齿轮移出,则能正常工作。

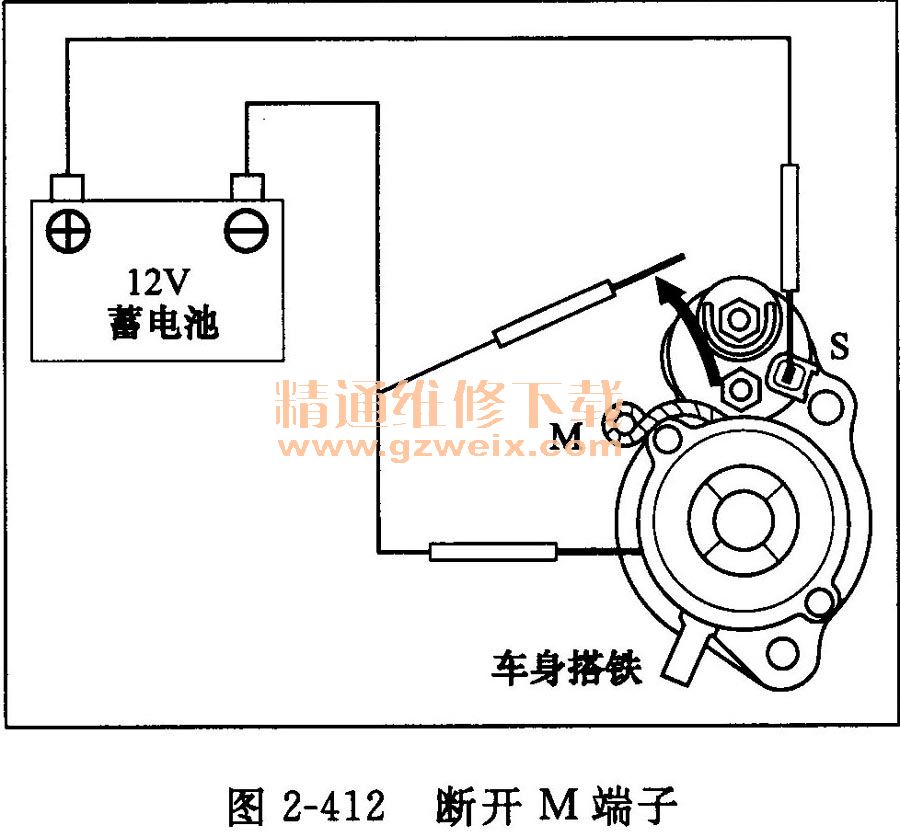

⑤将蓄电池从M端子上断开。如果小齿轮不缩回,则电磁阀的保持线圈工作正常图2-412)。

⑥将蓄电池从启动机机体上断开。如果小齿轮立即缩回,则工作正常(见图2-413)。

    ⑦将启动机紧紧夹在台钳上。
    ⑧将线束重新连接到M端子上。
    ⑨如图2-414所示,将启动机连接到蓄电池上,确认电机运转。

    ⑩蓄电池电压为11. 5V时,如果电流与规格相符,则启动机工作正常。
    规格
    电流:50A或更小
    (5)拆装启动机
    拆卸
①行蓄电池端子断开程序。
②拆下冷却液储液罐(见图2-415)。

③拆下进气歧管。
④拆下油尺,然后拆下油尺导管1(见图2-416)。

⑤断开机油压力开关插接器2。

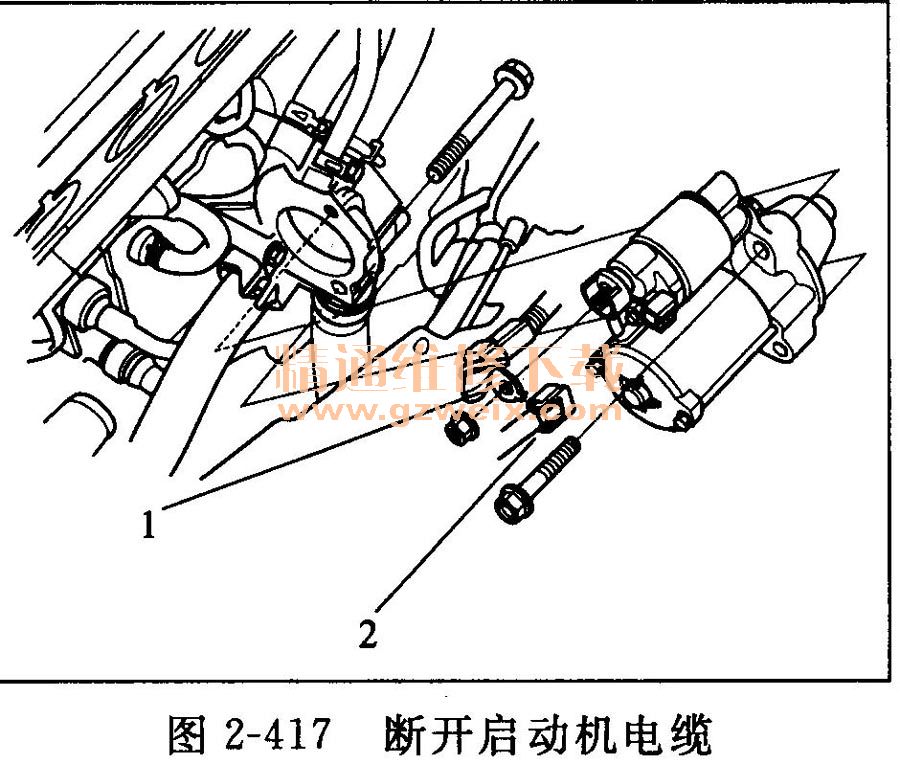

    ⑥将启动机电缆1从端子B上断开,将插接器2从端子S上断开,然后拆下启动机(见图2-417)。

    ⑦拆下固定启动机的两个螺栓,然后拆下启动机。
    安装
    ①将启动机装到发动机上。连接启动机电缆1和插接器2(见图2-418)。

    在连接时,确保启动机电缆环形端子的卷边侧朝向启动机

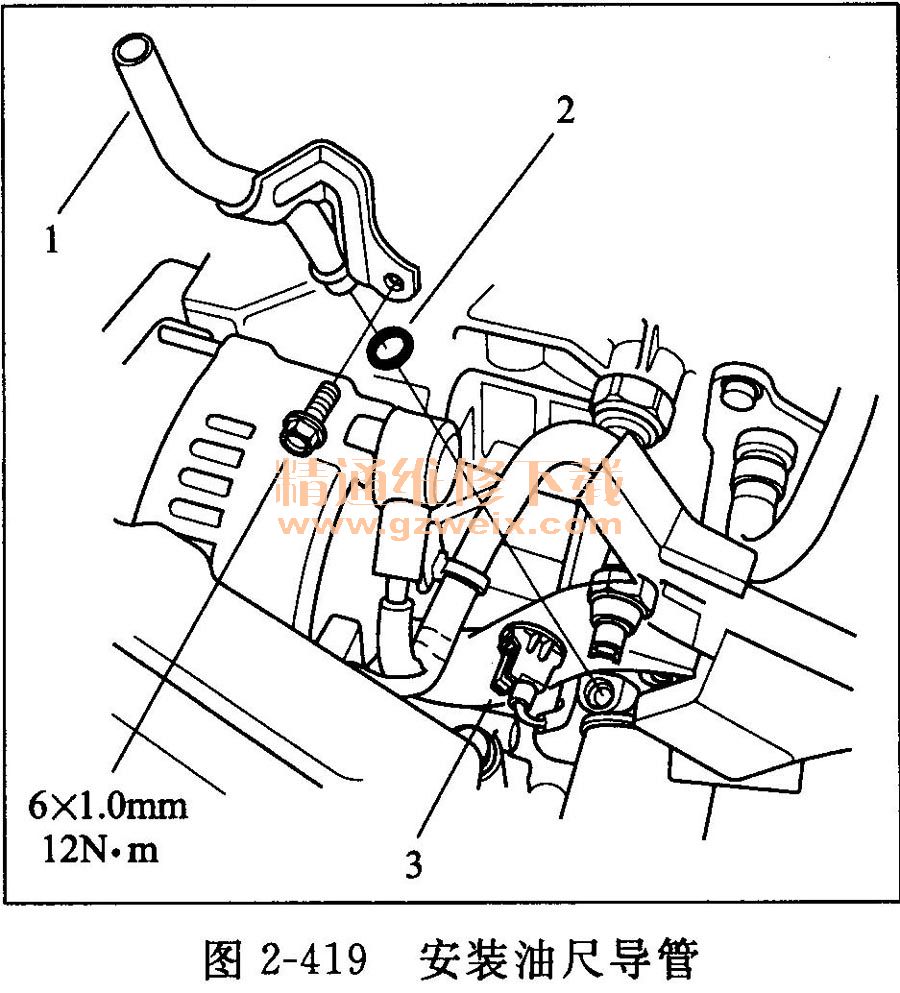

②用新的O形圈2安装油尺导管1(见图2-419)。

③连接机油压力开关插接器3。
④安装冷却液储液罐(见图2-420)。

⑤安装进气歧管。
⑥执行蓄电池端子重新连接程序。
⑦启动发动机以确保启动机工作正常。
