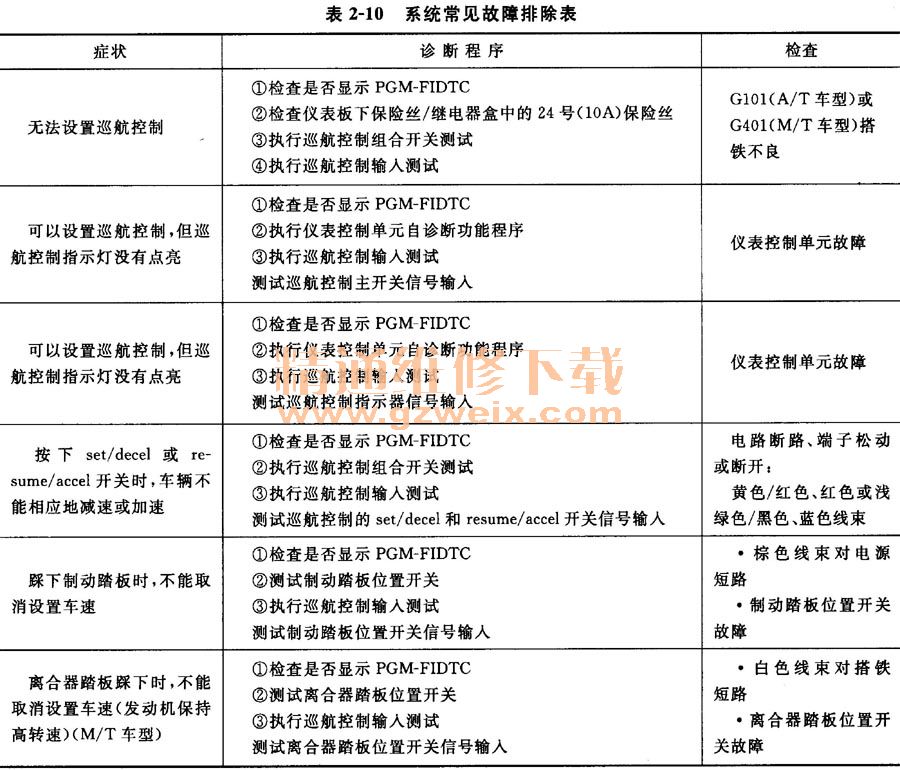

（1）系统常见故障排除表（见表2-10）


    （2）巡航控制输入测试
    ①将本田诊断系统（HDS）连接到数据插接器（DLC）上。
    ②将点火开关转至ON （ II）位置。
    ③确保HDS与车辆和发动机控制单元（ECM） /动力系统控制单元（PCM）通信。如果不能进行通信，对DLC电路进行故障排除。
    ④转至PGM-FI，并检查是否存在DTC,
    ⑤当用HDS监控PGM-FI DATA LIST中的参数时，执行下列测试，见表2-11。


注意：间歇性故障通常由电路连接松动所导致。监视巡航控制输入时，弯曲电路，并注意测试结果是否改变。

    （3）测试巡航控制组合开关
    SRS部件位于该区域。修理或维修前，查看SRS部件定位图以及SRS中的注意事项和程序。
    ①拆下驾驶员侧气囊。
    ②将20针插接器从线盘上断开（见图2-446）。

    ③根据表2-12中每个开关的位置，检查端子之间是否导通。

    ·如果导通，并与表中相符，但在巡航控制输入测试中出现开关故障，则检查并修理开关电路上的线束。
    ·如果在一个或更多位置不导通，则更换开关。
    ④根据表2-13，检查端子之间是否导通。

    ·如果导通，并与表格相符，检查并修理开关电路上的线束。
    ·如果在一个或更多位置不导通，则更换开关。
    （4）测试离合器玲板位置开关
    ①将2针插接器从离合器踏板位置开关上断开（见图2-447）。

    ②根据表2-14，检查端子之间是否导通。

    ·如果导通情况与规定不符，则更换离合器踏板位置开关。
    ·如果正常，安装离合器踏板位置开关并调整踏板高度。
    （5）更换离合器玲板位置开关
    ①将2针插接器1从离合器踏板位置开关上断开（见图2-448）。

    ②松开锁紧螺母2，然后拆下离合器踏板位置开关3。
    ③安装离合器踏板位置开关并调整踏板高度。
