看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46

2.3.8催化转换器系统
 (1)检查催化转化器
如果怀疑排气系统存在过多的背压,将TWC从车辆上拆下。
    使用手电筒1和塞子2目视检查催化剂的堵塞、溶解或裂化状态(见图2-387)。

    如果有任何可视部位损坏或堵塞,更换TWC。
    (2)尾管排放测试
    ①连接转速表。
    ②启动发动机。无负载(A/T在P或N位置,M/T在空挡位置)时,将发动机转速保持为3000r/min,直至散热器风扇运转,然后使其怠速。
    ③检查怠速转速。
    ④按仪表制造商的说明,预热并校准CO计。
    ⑤在大灯、加热器鼓风机、后窗除雾器、冷却风扇和空调系统均关闭时,检查怠速CO。
    规定的CO:最大为0.1%。
    ·如果无法获得该读数,查看DTC故障排除。
    ·如果无法通过该程序获得规定的CO%。读数,检查发动机调整状态。
    (3)拆装预热式TWC
    ①举升车辆,并用千斤顶支撑。
②拆下螺栓1(见图2-388)。

③拆下前罩板和前罩下板。
④拆下A/F传感器(S1)。
⑤拆下盖1(见图2-389)。

⑥拆下螺栓2和螺母3。
⑦从衬垫4上拆下WU-TWC。
⑧拆下WU-TWC 1(见图2-390)。

    ⑨使用新的衬垫按照与拆卸相反的顺序安装零件。
    (4)拆装地板下TWC
    ①举升车辆,并用千斤顶支撑。
    ②拆下辅助HO2S (S2)。

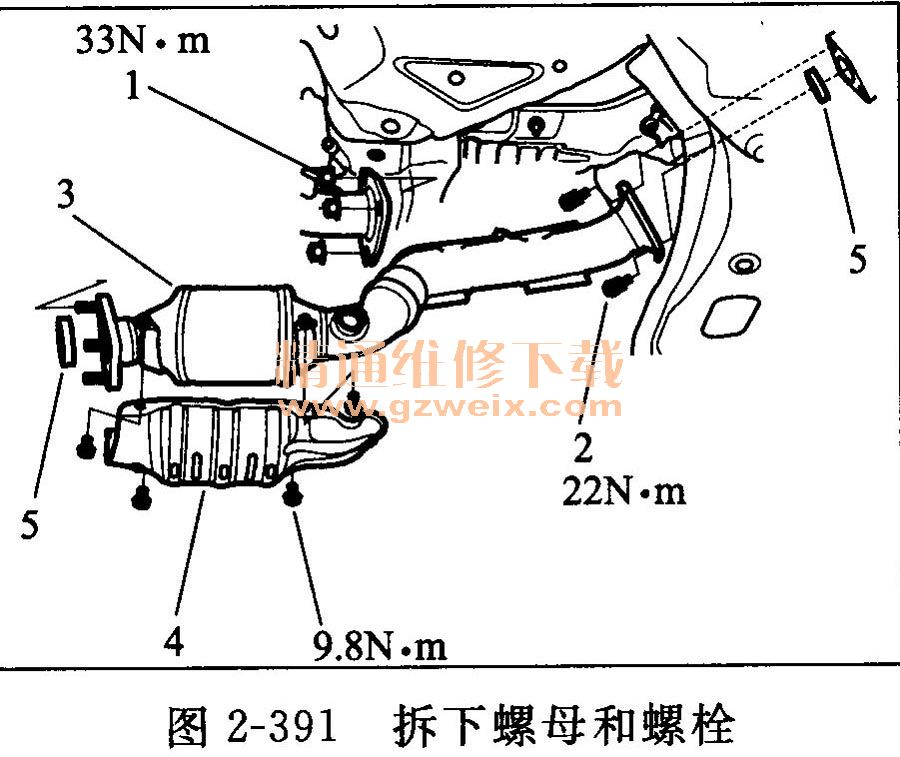

    ③拆下螺母1和螺栓2(见图2-391)。

    ④拆下地板下TWC3。
    ⑤拆下盖4。
    ⑥使用新的衬垫5按照与拆卸相反的顺序安装零件。
