安装
①用新的O形圈2安装ECT传感器11（见图2-253）。

②安装冷却水旁通软管3。
③将所有旧的密封胶从出水口接合面、螺栓和螺栓孔上清除。
④清理并风干出水口的接合面。

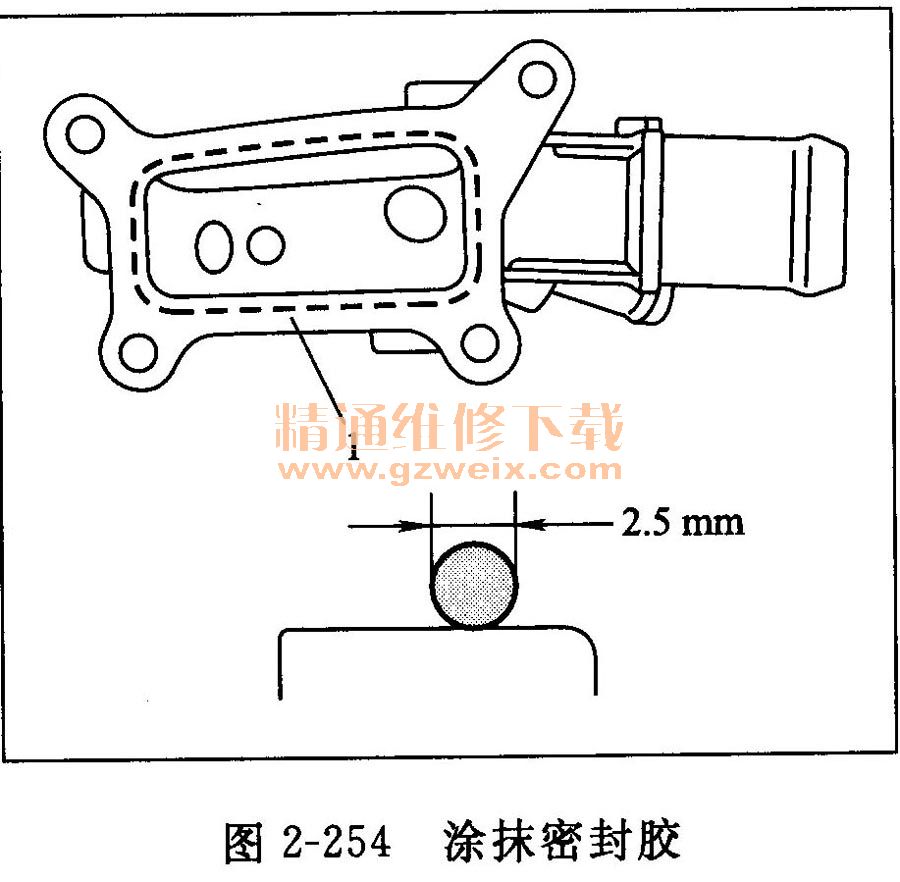

⑤在出水口的汽缸盖接合面和螺栓孔的内螺纹上均匀地涂抹密封胶（见图2-254）。

注意：沿虚线1涂抹约2.5mm钢圈直径的密封胶。
    ⑥安装出水口（见图2-255）。

    ⑦安装散热器上软管1和加热器软管2（见图2-256）。

    ⑧安装线束托架1，然后紧固线束托架安装螺栓2和加热器软管夹托架安装螺栓3（见图2-257）。

    ⑨安装冷却水旁通软管4。
    ⑩清理干净所有溢出的发动机冷却液。
    11安装空气滤清器壳体总成。
    12用发动机冷却液重新加注散热器后打开加热器阀放出冷却系统内的空气。
    （12）更换连接管
    ①排空发动机冷却液。
    ②拆下节温器壳体。
    ③拆下连接管1（见图2-258）。

    ④用新的O形圈2安装连接管。
    ⑤安装节温器壳体。
    ⑥用发动机冷却液重新加注散热器，然后打开加热器阀放出冷却系统内的空气。
    ⑦清理干净所有溢出的发动机冷却液。
    （13）拆装风扇、风扇电机和护革
    拆卸
    ①下右侧挡泥板（见图2-259）。

    ②拆下前保险杠。
    ③用举升机将车辆举升至最高位置。
    ④从卡夹上拆下空调压缩机离合器插接器1，然后拆下线束夹2（见图2-260）。

    ⑤降下举升机上的车辆。
    ⑥断开风扇电机插接器1、发动机盖锁门开关插接器2、喇叭插接器3，然后拆下搭铁电缆4和线束夹5（见图2-261）。

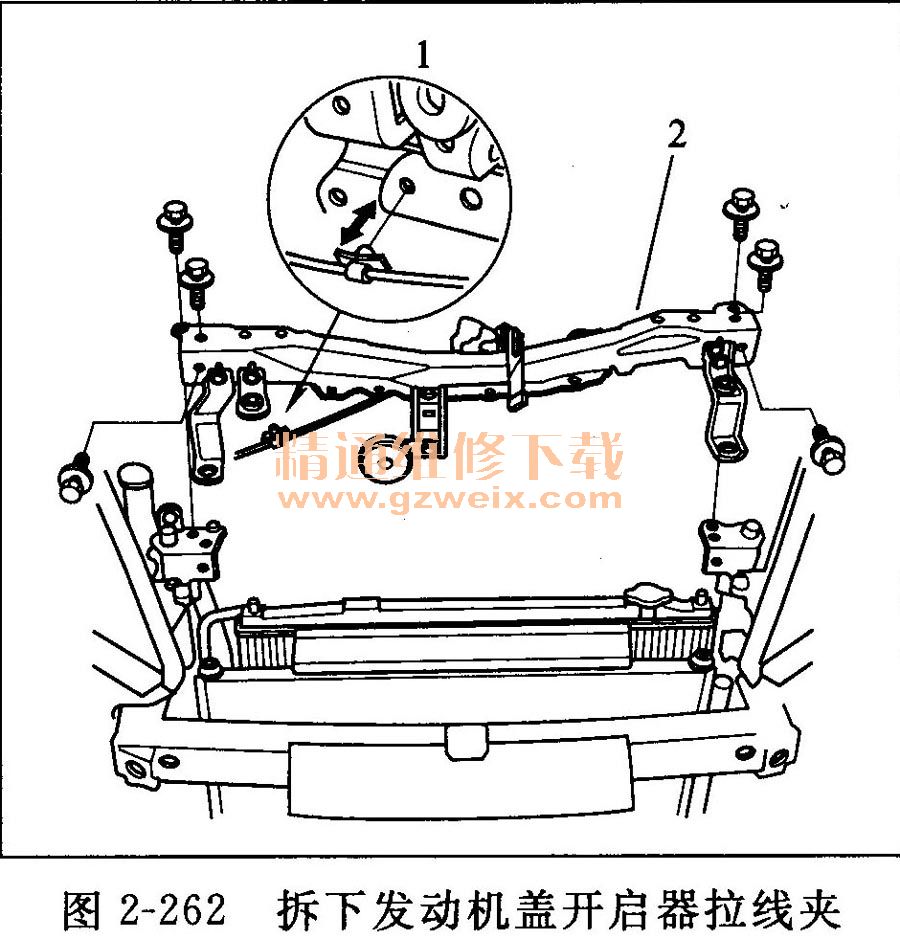

⑦拆下隔板安装螺栓，并拆下发动机盖开启器拉线夹1，然后拆下隔板2（见图2-262）。

⑧拆下冷却液储液罐1（见图2-263）。

⑨拆下冷凝器风扇护罩总成2，然后从冷凝器风扇护罩侧拆下散热器风扇护罩总成3。

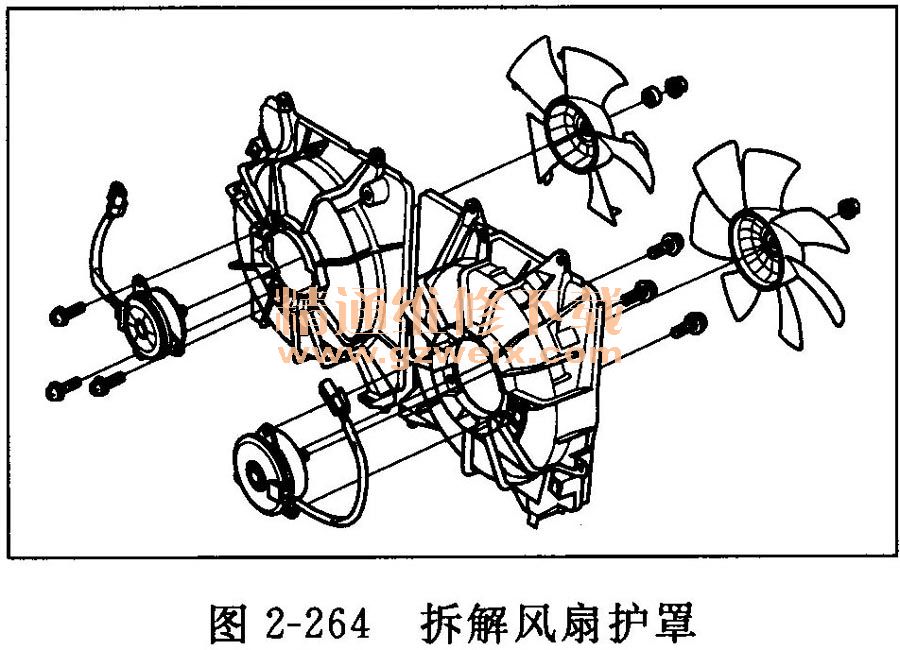

⑩拆解风扇护罩（见图2-264）。

    安装
    ①装配风扇护罩（见图2-265）。

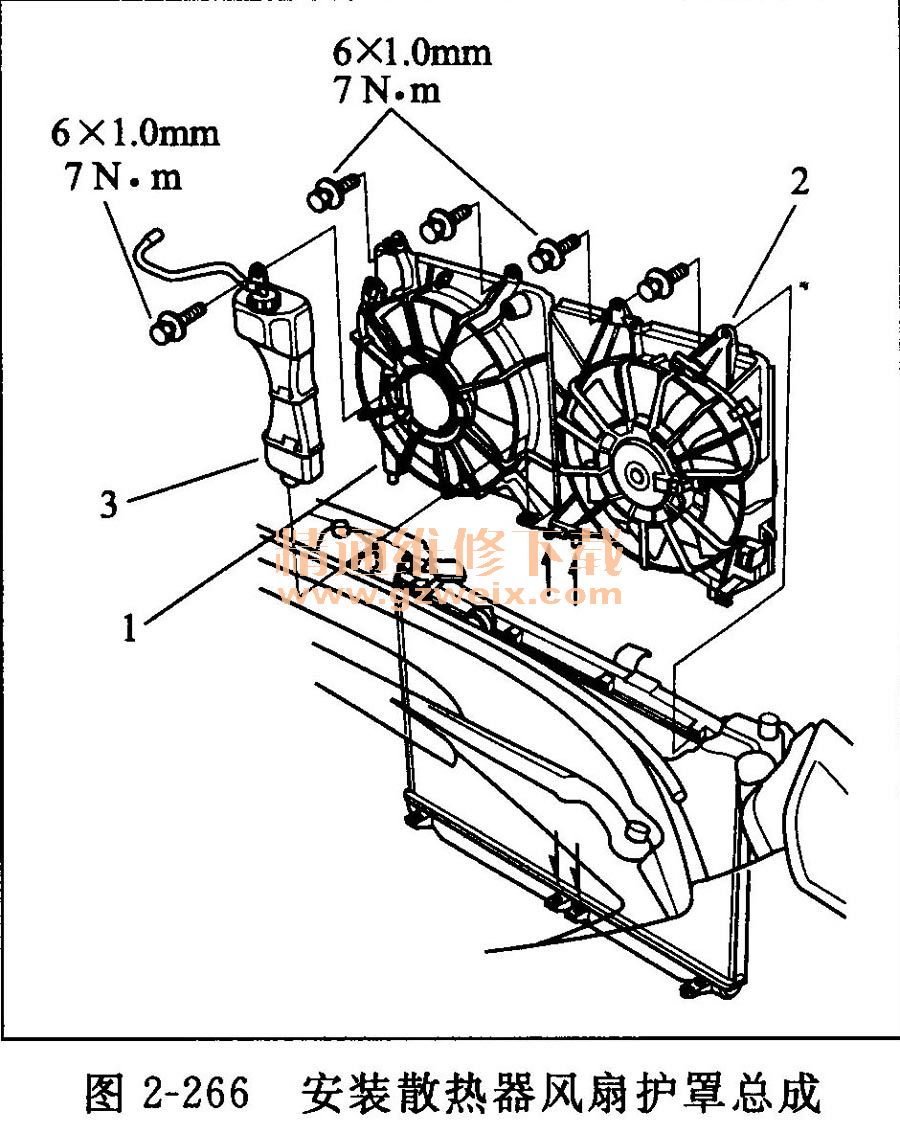

    ②安装散热器风扇护罩总成1，然后安装冷凝器风扇护罩总成2（见图2-266）。

    ③安装冷却液储液罐3。

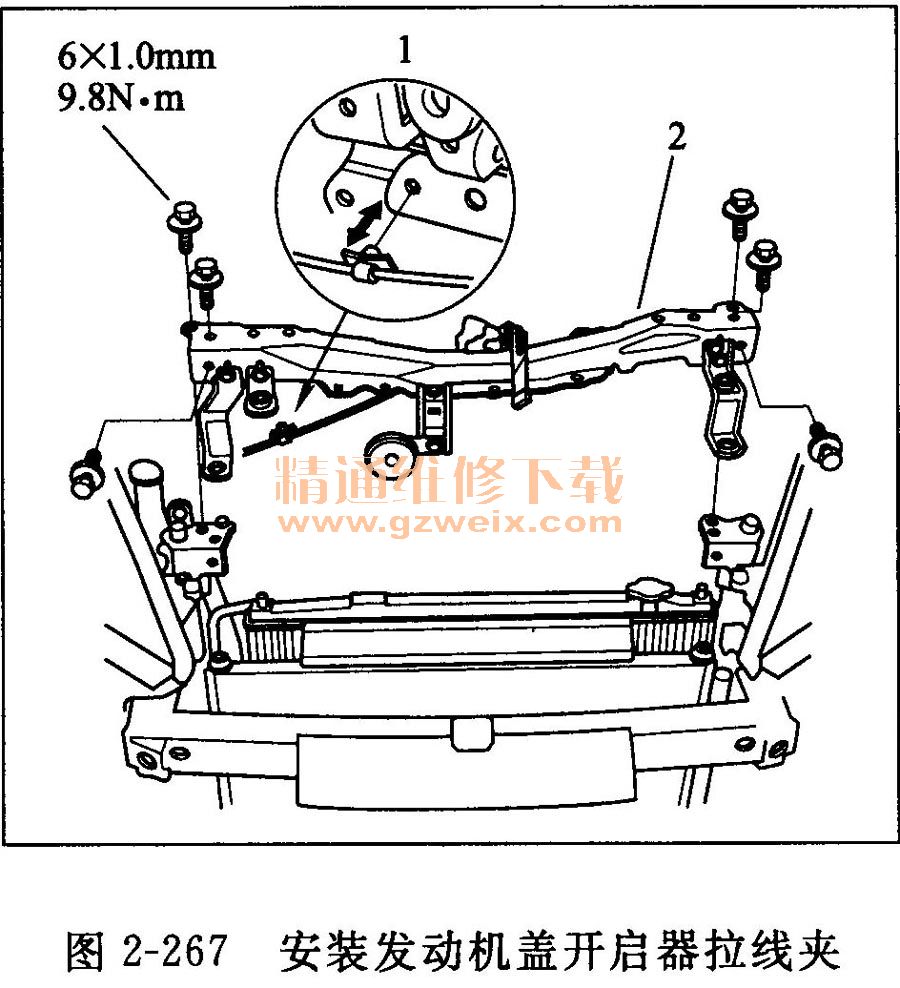

    ④安装发动机盖开启器拉线夹1，然后安装隔板2（见图2-267）。

    ⑤在隔板安装螺栓上涂抹车身漆。

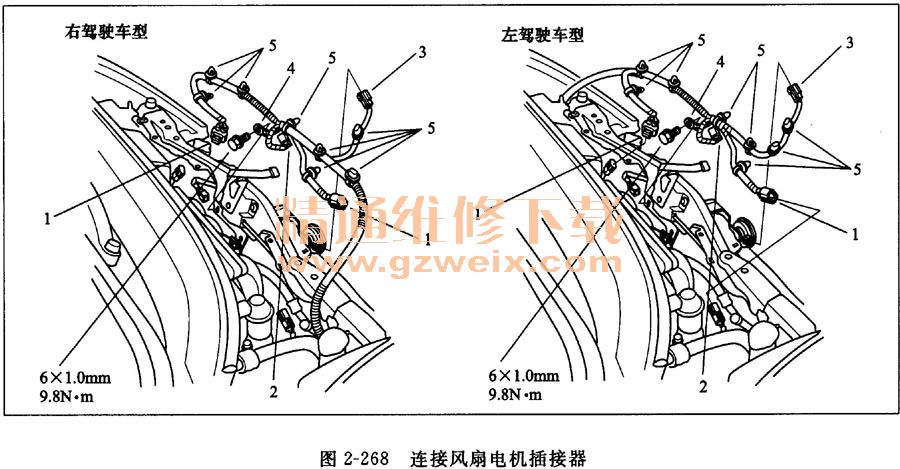

    ⑥连接风扇电机插接器1、发动机盖锁门开关插接器2、喇叭插接器3，然后安装搭铁电缆4和线束夹5（见图2-268）。

    ⑦用举升机将车辆举升至最高位置。

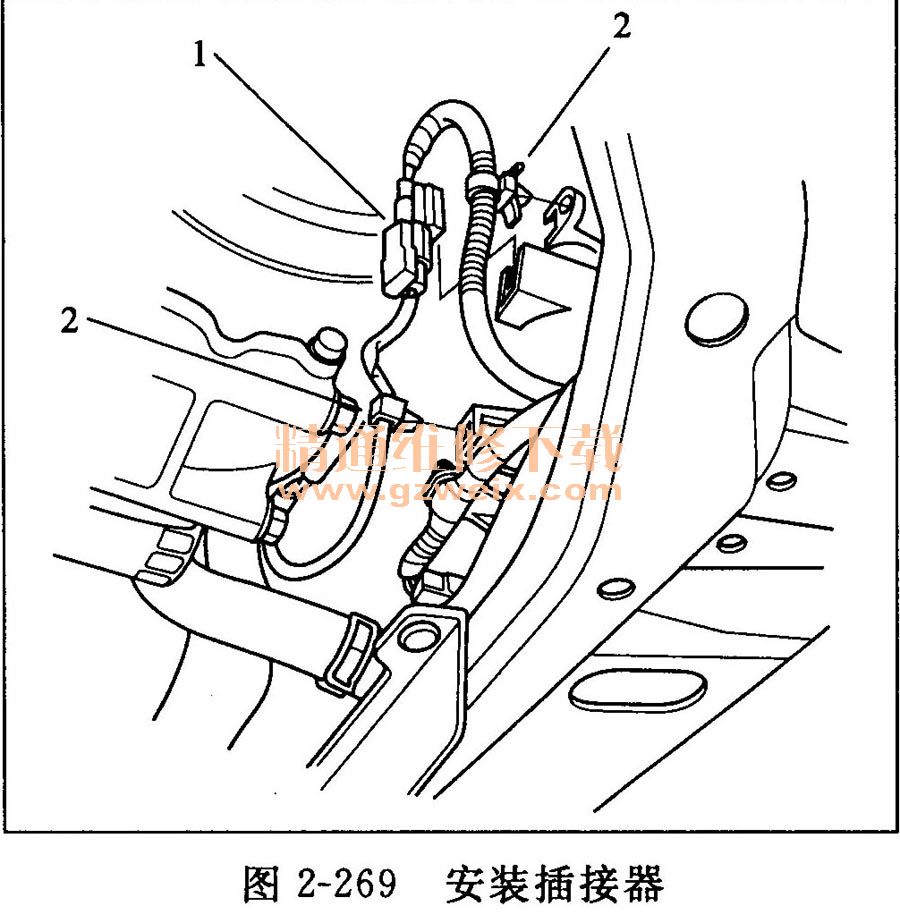

    ⑧将空调压缩机离合器插接器1安装到卡夹上，然后安装线束夹2（见图2-269）。

    ⑨降下举升机上的车辆。
    ⑩安装前保险杠。

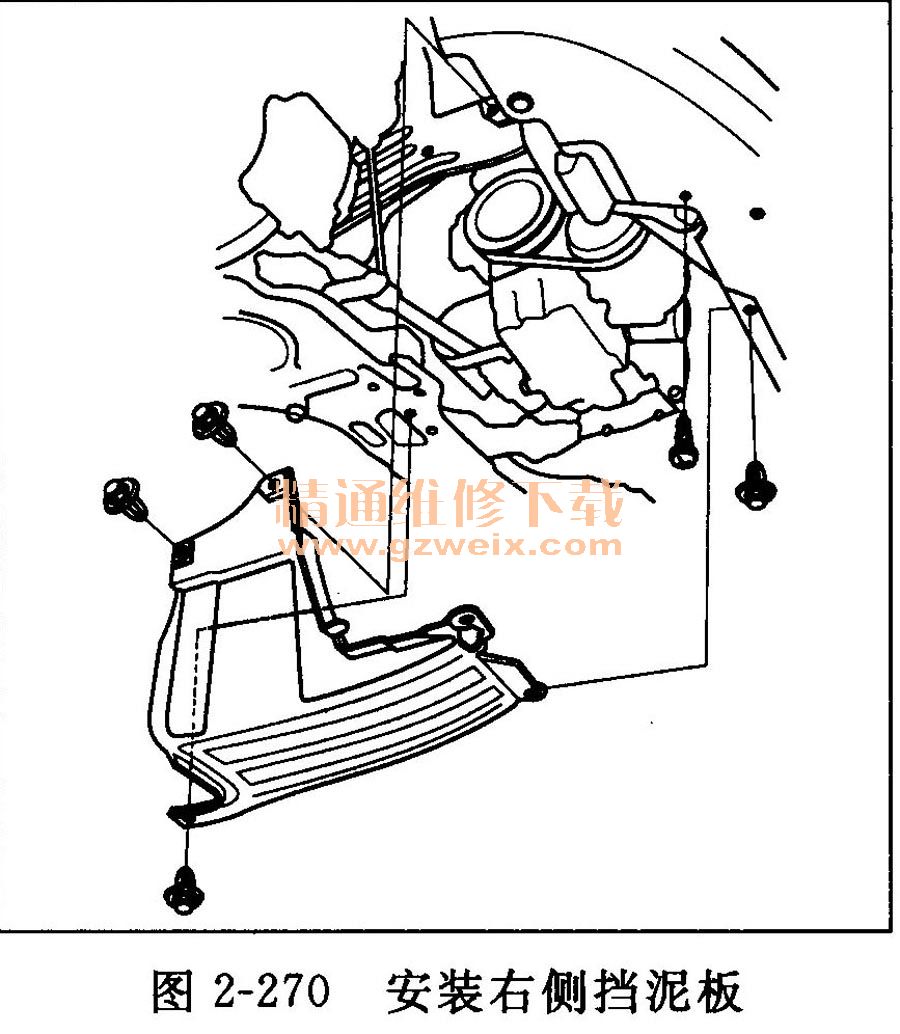

    11安装右侧挡泥板（见图2-270）。
