看图学习本田锋范/飞度发动机拆装及维修
来源:本站整理  作者:佚名  2013-08-26 05:39:46


    (3)拆装进气歧管/室总成
    拆卸
    ①拆下前罩下板。
    ②拆下空气滤清器壳体总成。
    ③将发动机线束插接器和线束夹从进气歧管室上拆下。
    ·节气门作动器插接器
    ·进气歧管绝对压力(MAP)传感器插接器
    ·废气再循环(EGR)阀插接器
    ④拆下制动助力器真空软管1和线束夹2(见图2-218)。

    ⑤将水旁通软管从卡夹3上拆下。

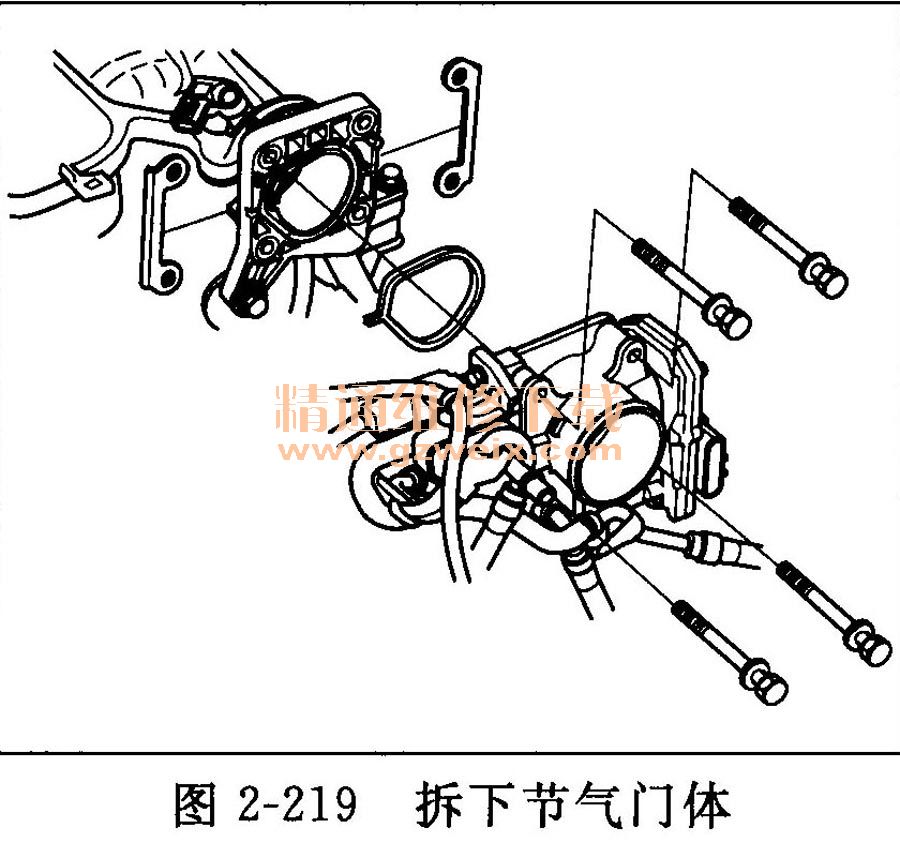

    ⑥拆下节气门体而不断开水旁通软管(见图2-219)。

    ⑦拆下线束托架安装螺栓,然后将线束托架1从托架上拆下(见图2-220)。

    ⑧拆下曲轴箱强制通风(PCV)软管2。
    ⑨拆下机油尺。

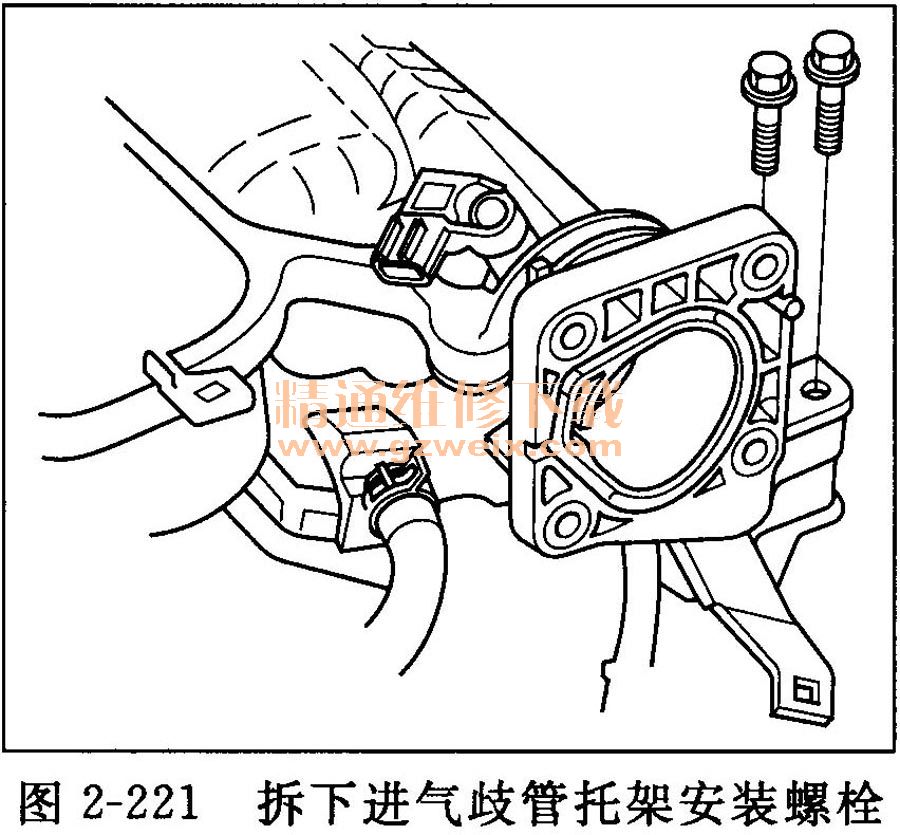

    ⑩拆下进气歧管托架安装螺栓(见图2-221)。

    11拆下进气歧管/室总成(见图2-222)。

    安装

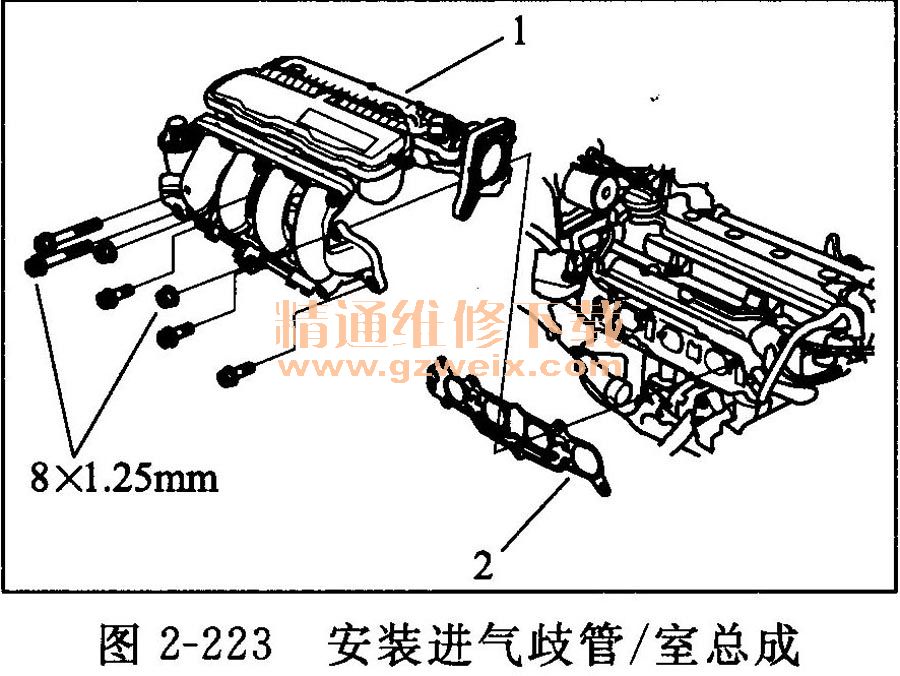

    ①用新的衬垫2安装进气歧管/室总成1,并分三步从内侧螺栓开始以交叉模式紧固螺栓和螺母(见图2-223)。

    ②L13Zl发动机:松开进气歧管托架安装螺栓1(见图2-224)。紧固安装螺栓2,然后紧固安装螺栓1。

③用新的衬垫2安装节气门体1(见图2-225)。

④安装机油尺。
⑤安装PCV软管1和线束托架2(见图2-226)。

    ⑥将水旁通软管安装到卡夹1上(见图2-227)。

    ⑦安装制动助力器真空软管2和线束夹3。
    ⑧将发动机线束插接器和线束夹安装到进气歧管室上。
    ·节气门作动器插接器
    ·MAP传感器插接器
    ·EGR阀插接器
    ⑨安装空气滤清器壳体总成。
    ⑩安装前罩下板。
(4)排气管和消音器更换
注意:重新组装时使用新的衬垫和自锁缘母(见图2-228)。
