使用HDS
    ①将HDS连接到位于驾驶员侧仪表板下的数据插接器（DLC） 1上（见图2-357）。

    ②将点火开关转至ON （II）位置。
    ③确保HDS与ECM/PCM通信。如果不能进行通信，转至DLC电路故障排除。
    ④将点火开关转至LOCK （0）位置。
    ⑤拆下燃油加注口盖，卸去燃油箱压力。
    ⑥将点火开关转至ON（II）位置。
    ⑦在HDS的检查菜单中选择Fuel PumpOFF（燃油泵关闭），然后启动发动机，让其怠速运转直至失速。
注意：不要让发动机怠速转速高于1000r/min，否则ECM/PCM会使燃油泵继续运行。
    在此程序中，可能设置一个DTC或临时DTC。检查是否设置DTC，如有必要，将其清除。

⑧将点火开关转至LOCK （0）位置。
⑨执行蓄电池端子断开程序。
⑩拆下快速连接接头盖1（见图2-358）。

    11检查燃油快速连接接头是否有灰尘，如有必要，进行清理。
    12在快速连接接头1上盖上抹布（见图2-359）。

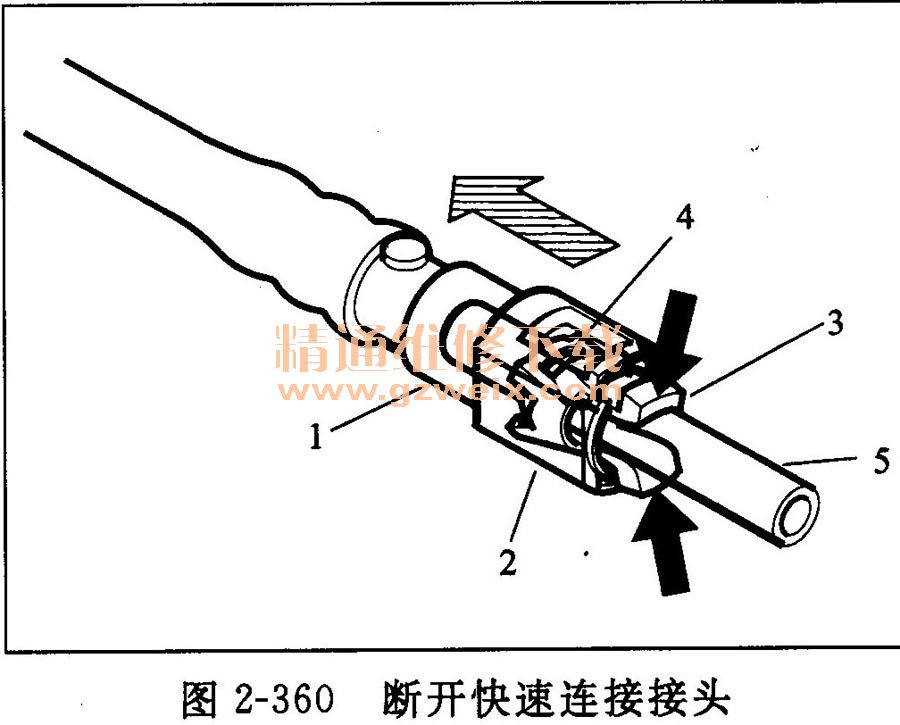

    13断开快速连接接头1：一手握住插接器2，用另一手挤压夹持器锁片3，将其从锁片4上松开（见图2-360）。拉出接头。

注意：小心不要损坏管路5或其他零件。
    不要使用工具。
    如果接头不能移动，使夹持器锁片保持压下状态，交替推拉直至接头可被轻易拉出。
    不要将夹持器从管路上拆下；一旦拆下，必须更换新的夹持器。
    14断开快速连接接头后，检查是否有灰尘或损伤。
    15执行蓄电池端子重新连接程序。
    不使用HDS
    ①打开保险丝盖1（见图2-361）。

②将PGM-Fl主继电器22从仪表板下保险丝／继电器盒上拆下。
③启动发动机，并使其怠速运转直至失速。
注意：如果存储了任何DTC，清除并忽略它们。
④将点火开关转至LOCK （0）位置。
⑤拆下燃油加注口盖，卸去燃油箱压力。
⑥执行蓄电池端子断开程序。

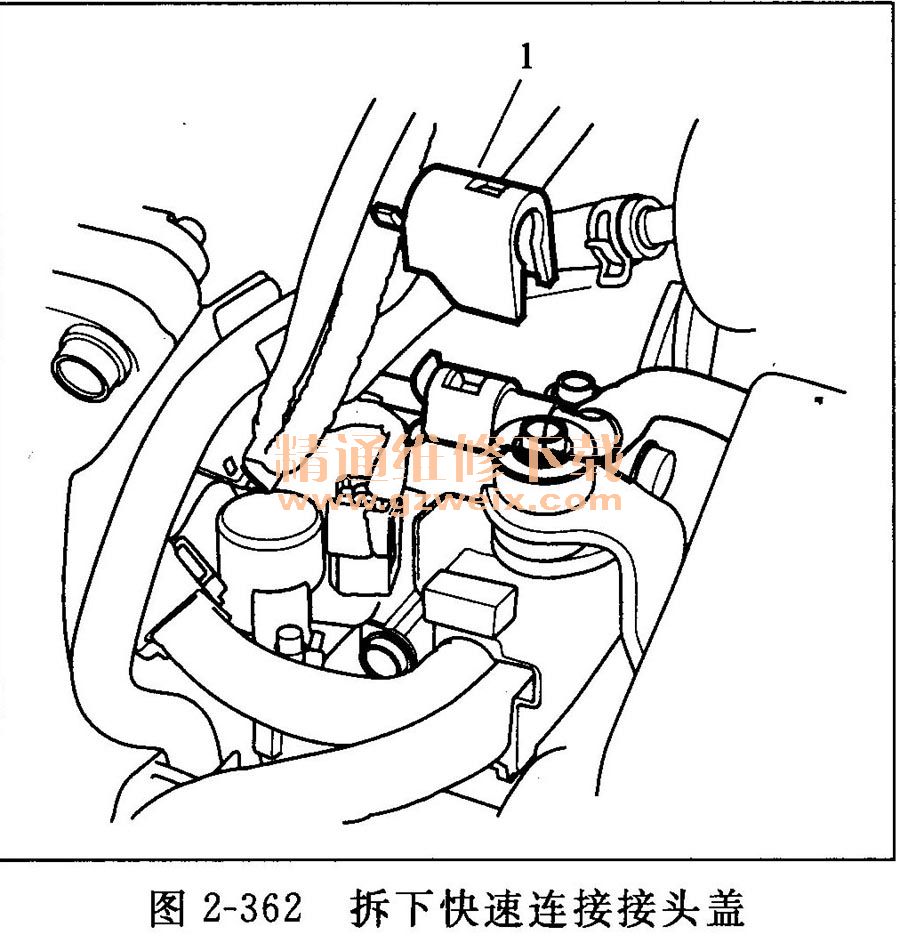

⑦拆下快速连接接头盖1（见图2-362）。

    ⑧检查燃油快速连接接头是否有灰尘，如有必要，进行清理。
    ⑨在快速连接接头1上盖上抹布（见图2-363）。

    ⑩断开快速连接接头1：一手握住插接器2，用另一手挤压夹持器锁片3，将其从锁片4上松开（见图2-364）。拉出接头。

注意：小心不要损坏管路5或其他零件。
    不要使用工具。
    如果接头不能移动，使夹持器锁片保持压下状态，交替推拉直至接头可被轻易拉出。
    不要将夹持器从管路上拆下；一旦拆下，必须更换新的夹持器。
    11断开快速连接接头后，检查是否有灰尘或损伤。
    12执行蓄电池端子重新连接程序。
    （3）燃油压力测试
    ①卸去燃油压力。
    ②断开快速连接接头。连接燃油压力表组件和燃油表总成（见图2-365）。

③启动发动机，并使其怠速运转。
·如果发动机启动，转至步骤⑤。
·如果发动机不启动，转至步骤④。
④检查燃油泵是否运行：拆下燃油加注口盖，在燃油加注口处听燃油泵的工作情况。首次将点火开关转至ON位置时，燃油泵应运转2s。
    ·如果燃油泵运转，转至步骤⑤。
    ·如果燃油泵不运转，进行燃油泵电路故障排除。
    ⑤读取燃油压力表读数。压力应为320-370kPa。
    ·如果压力正常，检测完成。
    ·如果压力超出规定值，更换燃油压力调节器和燃油滤清器，然后重新检查燃油压力。
    （4）排空燃油箱
    ①拆下燃油箱单元。
    ②使用手持泵、软管和适宜装燃油的容器，将燃油从燃油箱中抽出。
    ③重新安装燃油箱单元。
    （5）检查通气管和吸油管
    ①拆下中央扶手箱。
    ②拆下驻车制动杆，然后将通道板从地板上拆下。
    ③如图2-366所示，从燃油箱单元拆下吸油管1，并将一个真空泵／真空表2连接至软管。

    ④启动发动机并检查是否有真空。
    ·如果有真空，转至步骤⑤。
    ·如果无真空，更换燃油滤清器。
    ⑤将点火开关转至LOCK （0）位置。
    ⑥将真空泵／真空表1连接至吸油管2,并给管路施加真空（见图2-367）。

    ·如果管路保持真空，检查吸油管是否堵塞。如果堵塞，则更换吸油管。
    ·如果管路未保持真空，转至步骤⑦。
    ⑦举升车辆，并用千斤顶支撑。

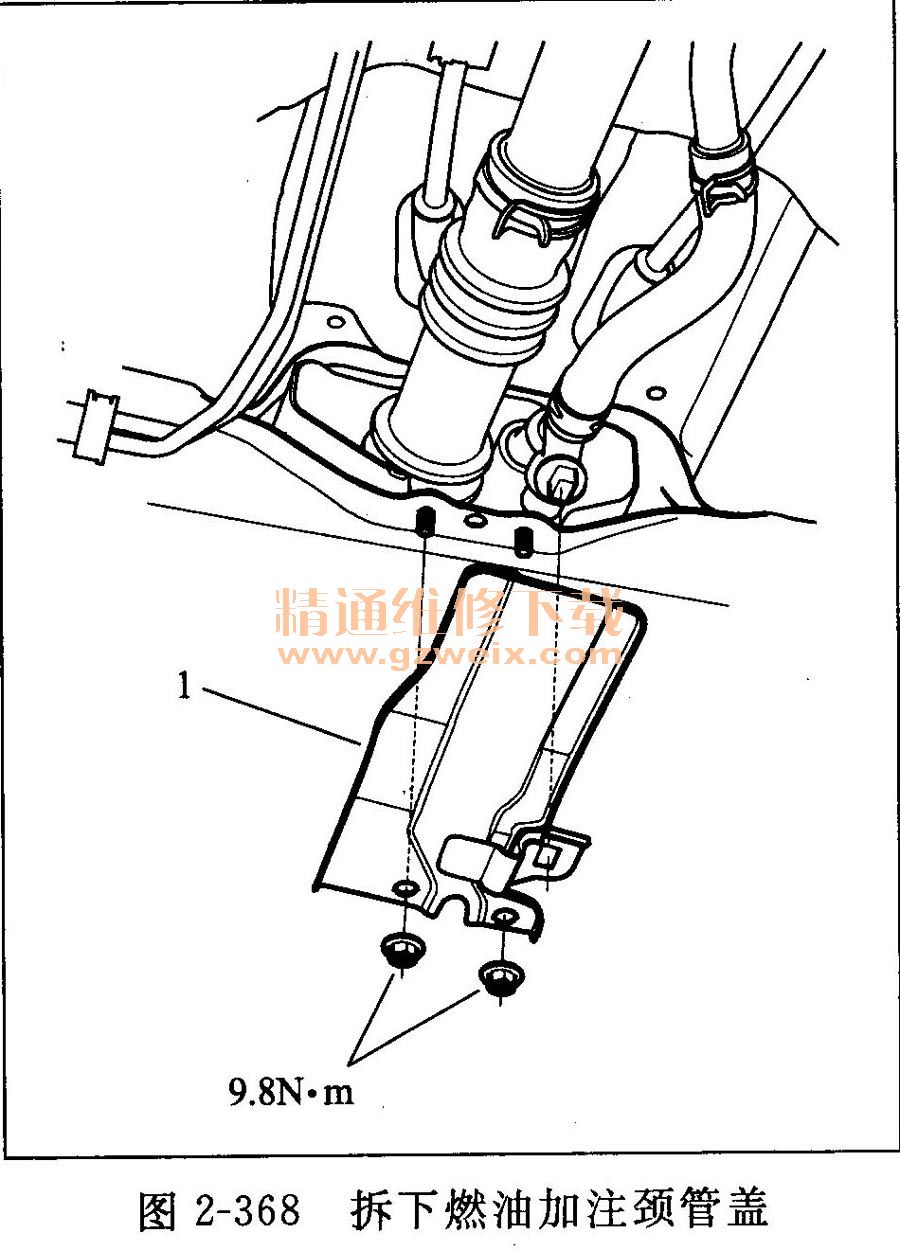

    ⑧拆下燃油加注颈管盖1（见图2-368）。

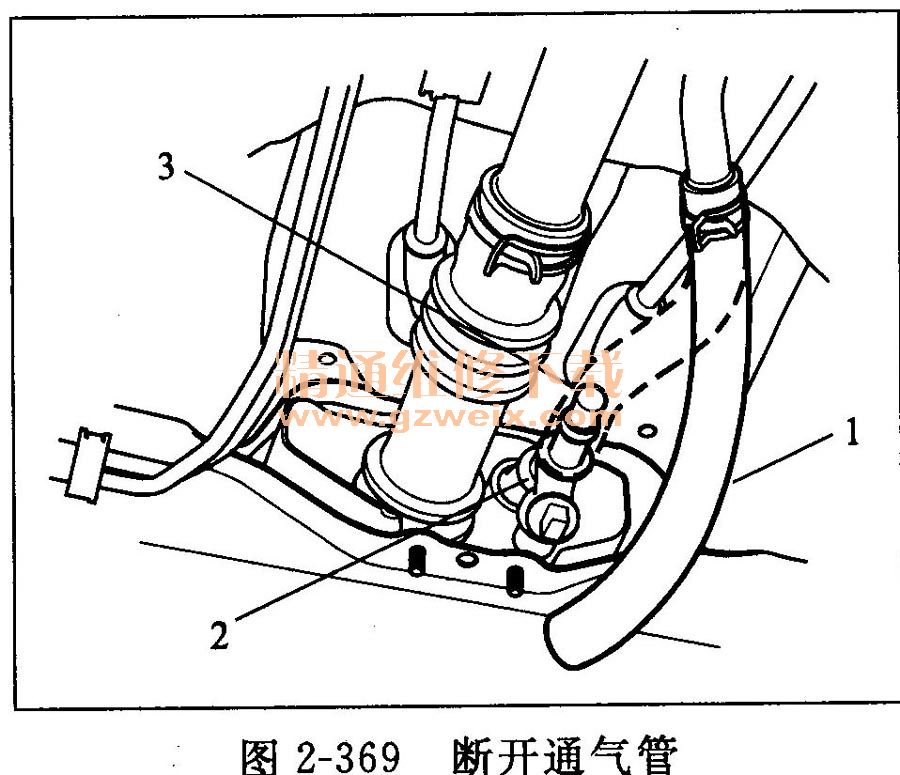

    ⑨断开通气管1，然后用橡胶帽3塞住吸油管接头2（见图2-369）。

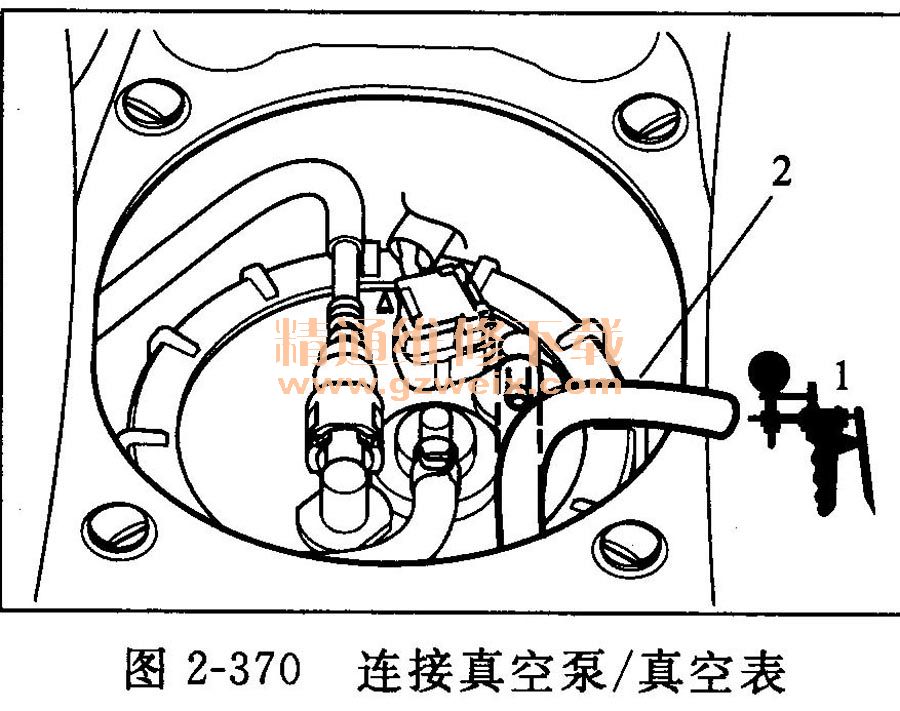

    ⑩将真空泵／真空表1连接至吸油管2,并给管路施加真空（见图2-370）。

    ·如果管路保持真空，检查燃油箱和吸油管接头之间的通气管是否堵塞。如果堵塞，则更换燃油箱。
    ·如果管路未保持真空，转至步骤11。
    11举升车辆，并用千斤顶支撑。
    12将真空泵／真空表1连接至通气管2的注入口侧，并给管路施加气压（见图2-371）。

    ·如果气压保持不变，检查吸油管和通气管注入口颈部之间是否堵塞，并更换导致堵塞的零件。
    ·如果气压有变化，转至步骤13。
    13从吸油管上拆下橡胶帽，并将通气管重新连接至吸油管。
    14将真空泵／真空表1连接至吸油管2,并给管路施加压力（见图2-372）。

·如果气压保持不变，则通气管和吸油管都正常。
·如果气压有变化，检查吸油管内是否有真空泄漏，如有需要更换吸油管。
