为避免损坏ECM/PCM，在更新时不要操作任何电气设备！大灯、音响系统、制动系统、空调、电动车窗、月亮天窗（如果配有）、门锁等。
    只要ECM/PCM被替换或更换，就更新ECM/PCM，以确保安装了最新程序。
    不能更新ECM/PCM已有的程序。PCM只接受新程序。
    发动机室内的高温可能导致ECM/PCM过热而无法更新。
    如果发动机在这个程序前已经运转，打开发动机盖并冷却发动机室。
    在更新期间，如果本田接口单元（HIM）的红（# 3）灯点亮或闪烁，需对HIM进行诊断，当从数据插接器（DLC）上断开HIM时，应将点火开关置于ON （II）位置。这样可防止ECM/PCM损坏。

    ①将点火开关转至ON（II）位置，但不要启动发动机。

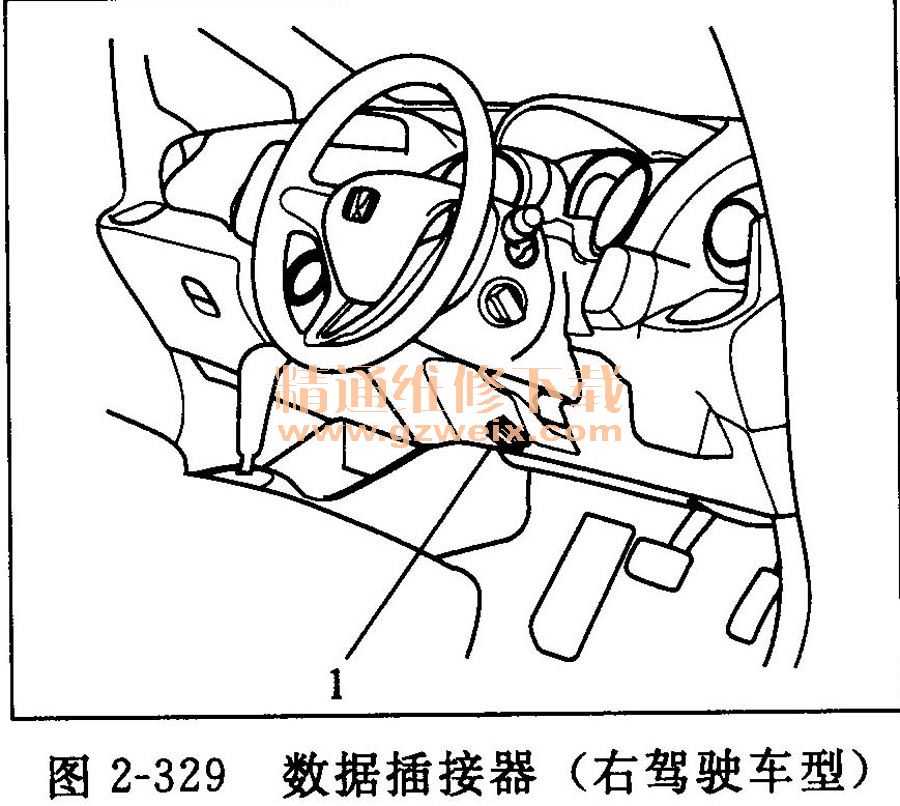

    ②将HDS连接到位于驾驶员侧仪表板下的数据插接器（DLC） 1上（见图2-329）。

    ③确保HDS与ECM/PCM和车辆的其他系统通信。如果不能进行通信，转至DLC电路故障排除。
    ④退出HDS诊断系统，然后选择更新模式，并按照屏幕提示更新ECM/PCM。
    ⑤如果ECM/PCM中的软件是最新的，将HDS/HIM从DLC上断开并返回到以前执行的程序。如果ECM/PCM的软件不是最新的，则按照屏幕上的指示进行。如果提示选择PGM-Fl系统或者A/T系统（A/T），确保两者都要更新。

    注意：如果ECM/PCM更新系统要求冷却ECM/PCM，则遵循显示屏指示。如果在更新过程中，出现故障［编程需要15min以上，状态条超过100%, D（A/T）或发动机防盗锁止系统指示灯闪烁、HDS输入冻结等〕，则遵循这些步骤以最小化损坏ECM/PCM的可能性：
    将点火开关置于ON（II）的位置。
    连接蓄电池跨接盒（不要连接蓄电池充电器）。
    关闭HDS。
    将HDS从DLC上断开。
    重启HDS。
    重新将HDS连接至DLC，并再次尝试更新程序。
    ⑥执行ECM/PCM怠速学习程序
    ⑦执行CKP学习程序。
  （17） ECM/PCM更换
    注意：确保HDS加载最新的软件版本。
    用已知良好的ECM/PCM替换后，如果更换ECM/PCM，重新安装原来的ECM/PCM，然后执行该步骤。
①将HDS连接到位于驾驶员侧仪表板下的数据插接器（DLC）上。
②将点火开关转至ON （ II）位置。
③确保HDS与ECM/PCM和车辆的其他系统通信。如果不能进行通信，转至DLC电路故障排除。
    ④使用HDS跨接SCS线路。
    ⑤将点火开关转至LOCK （0）位置。

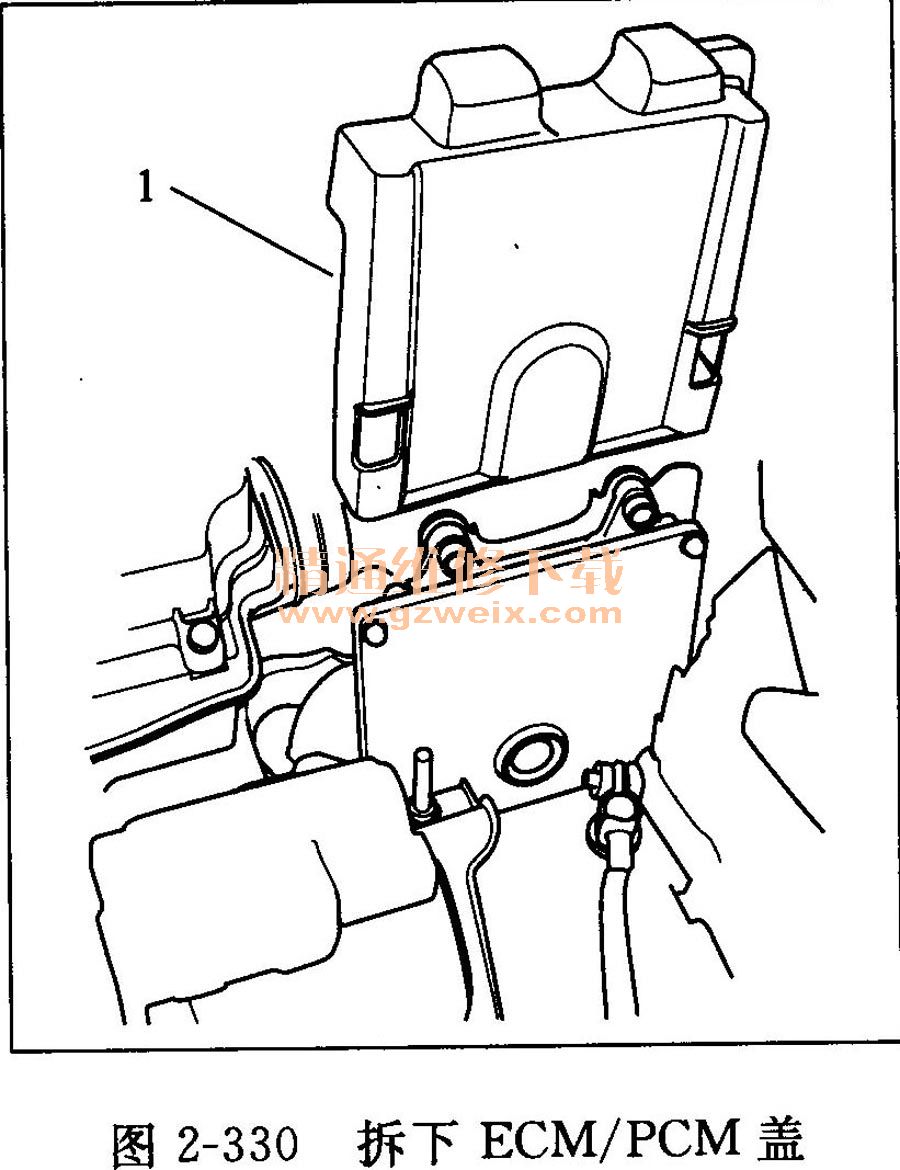

    ⑥拆下ECM/PCM盖1（见图2-330）。

    ⑦拆下蓄电池固定板，将蓄电池4远离ECM/PCM放置（见图2-331）。

注意：不要断开蓄电池端子。

    ⑧拆下螺栓5。
    ⑨断开ECM/PCM插接器1、2和3，然后拆下ECM/PCM6。
    注意：ECM/PCM插接器1, 2和3有符号（1=口，2= ▲, 3=O）压印在上面用于识别。

    ⑩按照与拆卸相反的顺序安装零件。
    11将点火开关转至ON（II）位置。
     注意：由于VIN未被编程到ECM / PCM中，将会存储DTCP0630 "VIN未编程或不匹配”，将其忽略并继续本流程。
    12使用HDS将VIN手动输入ECM/PCM。
    13使用HDS选择发动机防盗锁止系统。
    14使用HDS中的ECM/PCM更换程序，输入发动机防盗锁止代码；使发动机可以启动。
    15用HDS选择PGM-Fl系统并重新设置ECM/PCM。
    16如果ECM/PCM软件版本不是最新的，更新ECM/PCM。
    17执行ECM/PCM怠速学习程序。
    18执行CKP模式学习程序。
