（14）更换散热器
    ①排空发动机冷却液。
    ②拆下右侧挡泥板（见图2-271）。

    ③拆下前保险杠。

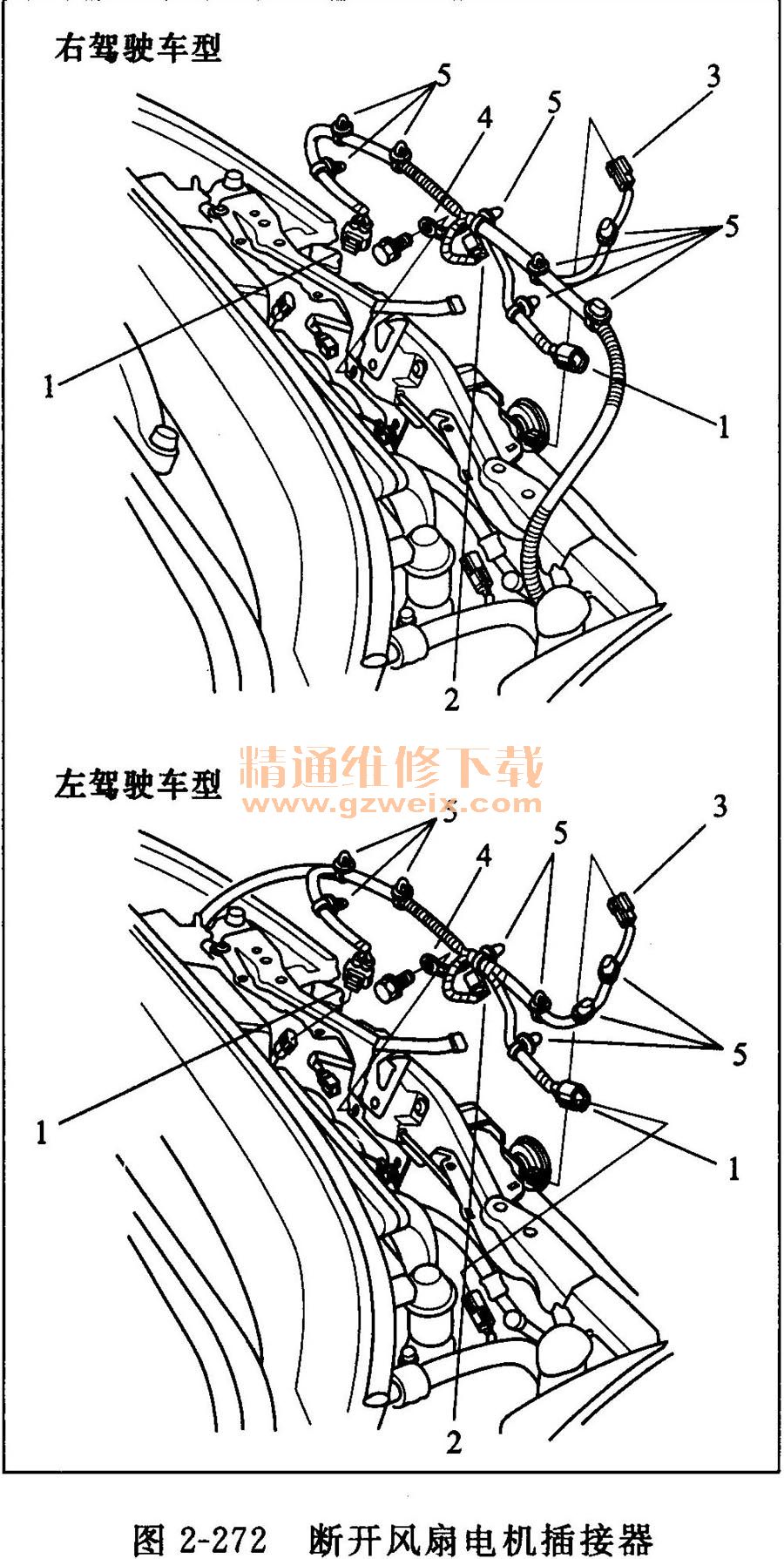

    ④断开风扇电机插接器1、发动机盖锁门开关插接器2、喇叭插接器3，然后拆下搭铁电缆4和线束夹5（见图2-272）。

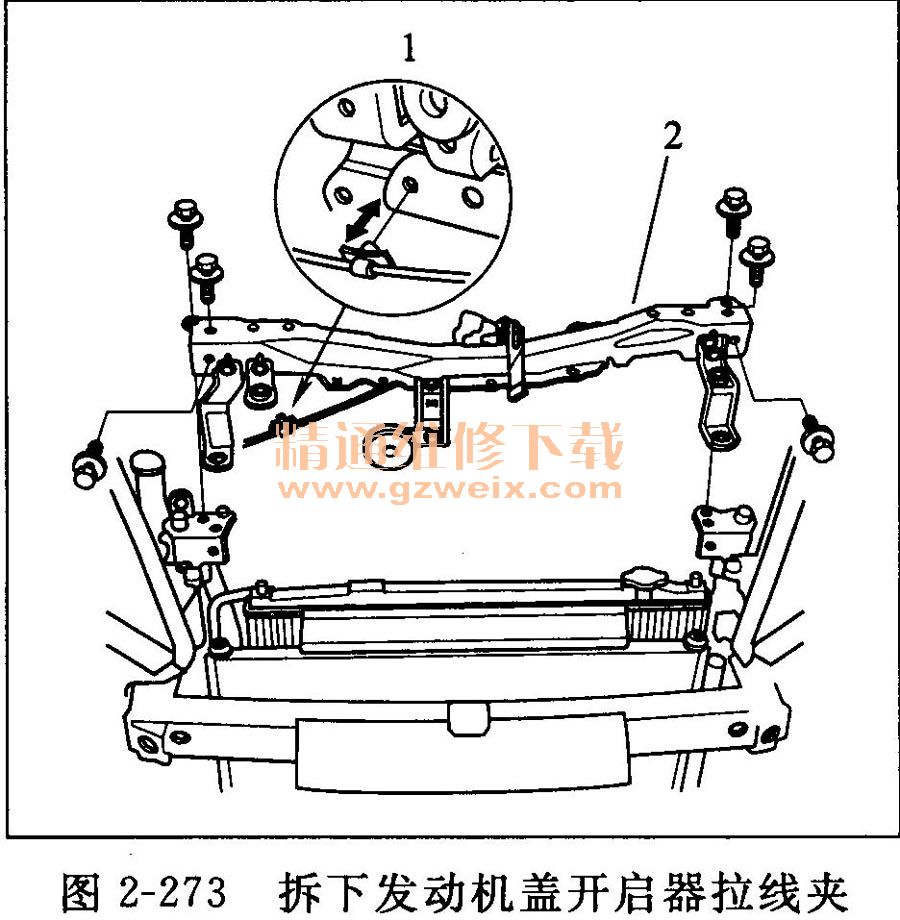

    ⑤拆下隔板安装螺栓，并拆下发动机盖开启器拉线夹1，然后拆下隔板2（见图2-273）。

    ⑥用举升机将车辆举升至最高位置。
    ⑦断开发动机冷却液温度（ECT）传感器2插接器1，然后从卡夹上拆下空调压缩机离合器插接器2（见图2-274）。

    ⑧拆下线束夹3。

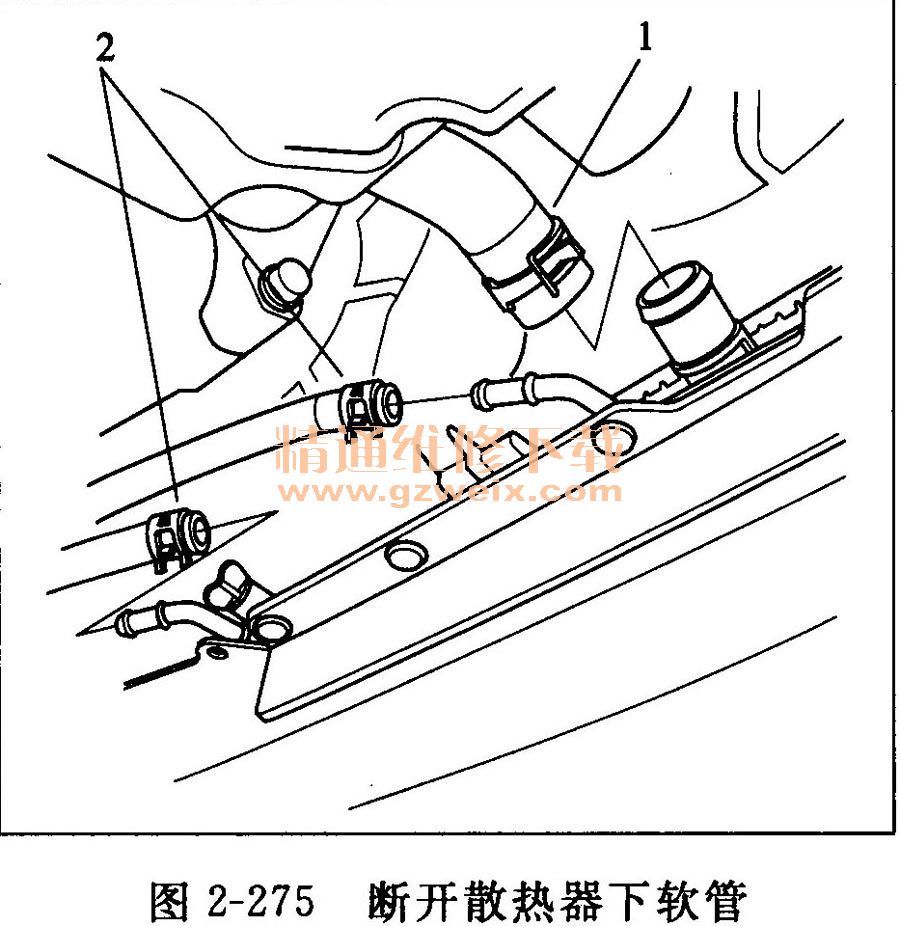

    ⑨断开散热器下软管1（见图2-275）。

    ⑩A/T车型：拆下自动变速箱油（ATF） 冷却器软管②，然后堵住软管和管路。
    11降下举升机上的车辆。

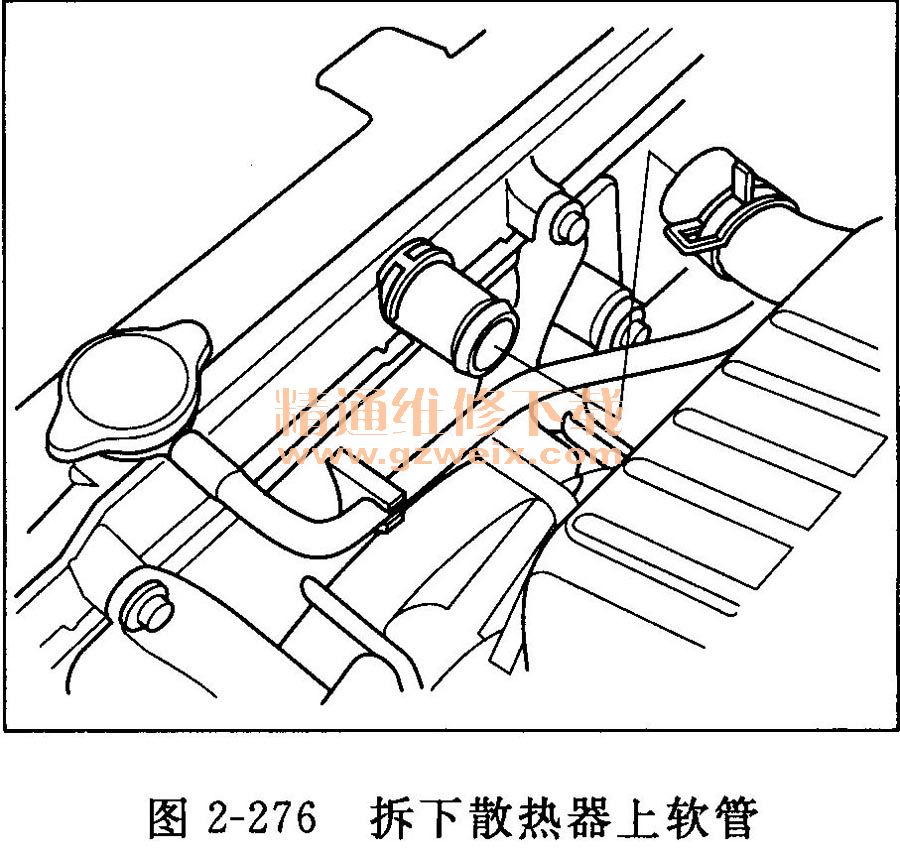

    12拆下散热器上软管（见图2-276）。

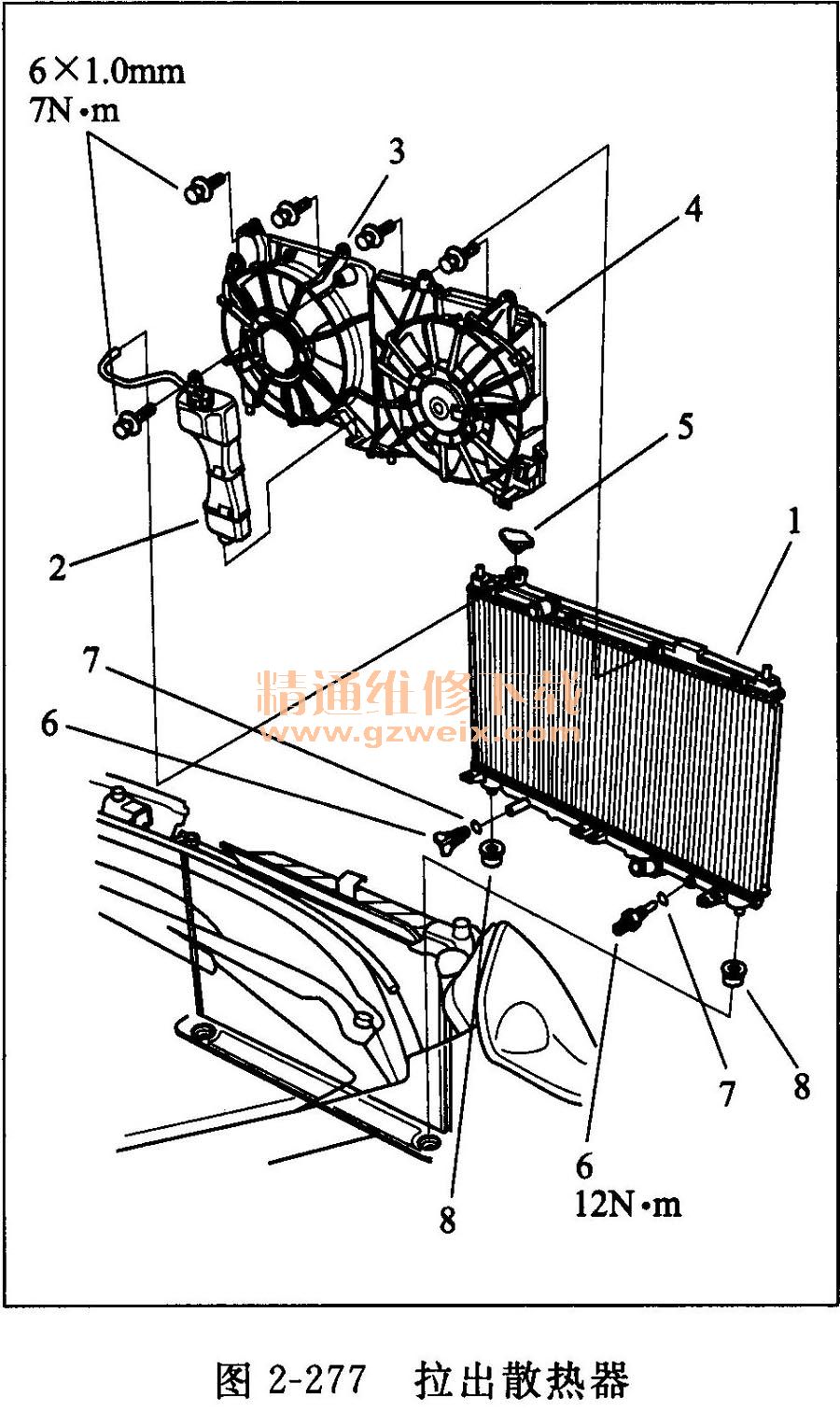

    13拉出散热器1，然后拆下冷却液储液罐2、散热器风扇护罩总成3、空调冷凝器风扇护罩总成4、散热器盖5、ECT传感器26和放油螺塞8（见图2-277）。

14用新O形圈7重新组装散热器。
15安装散热器。确保下缓冲垫安装牢固。
16安装散热器上软管（见图2-278）。

17用举升机将车辆举升至最高位置。
18安装散热器下软管1（见图2-279。

    19 A/T车型：安装ATF冷却器软管2。
    20连接ECT传感器2插接器1，然后将空调压缩机离合器插接器2安装到卡夹上（见图2-280）。

    21安装线束夹3。
    22降下举升机上的车辆。
    23安装发动机盖开启器拉线夹1，然后安装隔板2（见图2-281）。

    24在隔板安装螺栓上涂抹车身漆。
    25连接风扇电机插接器1、发动机盖锁门开关插接器2、喇叭插接器3，然后安装搭铁电缆4和线束夹5（见图2-282）。

    26安装前保险杠。
    27安装右侧挡泥板（见图2-283）。

    28用发动机冷却液重新加注散热器，然后打开加热器阀放出冷却系统内的空气。
    29清理干净所有溢出的发动机冷却液。
