注意:
拆卸时区分每个零件,这样在重新安装时就能将它们安装在原来的位置。
检查摇臂轴和摇臂。
如果重复使用摇臂,必须将其安装在原来位置。
在摇臂轴从5号摇臂轴支架上拆下前,将摇臂轴螺栓拆下。
重新组装前,在溶剂中清洗所有的零件,使其干燥并将新的发动机机油涂抹到所有接触点上。
更换摇臂总成时,将紧固件从新的摇臂总成上拆下。
重新组装摇臂和摇臂轴总成时,将摇臂轴托架上的箭头朝凸轮链条侧放置。
(14)检查摇臂和摇臂轴
①拆下摇臂总成。
②拆解摇臂总成。
③在第一个摇臂位置测量轴的直径(见图2-77)。

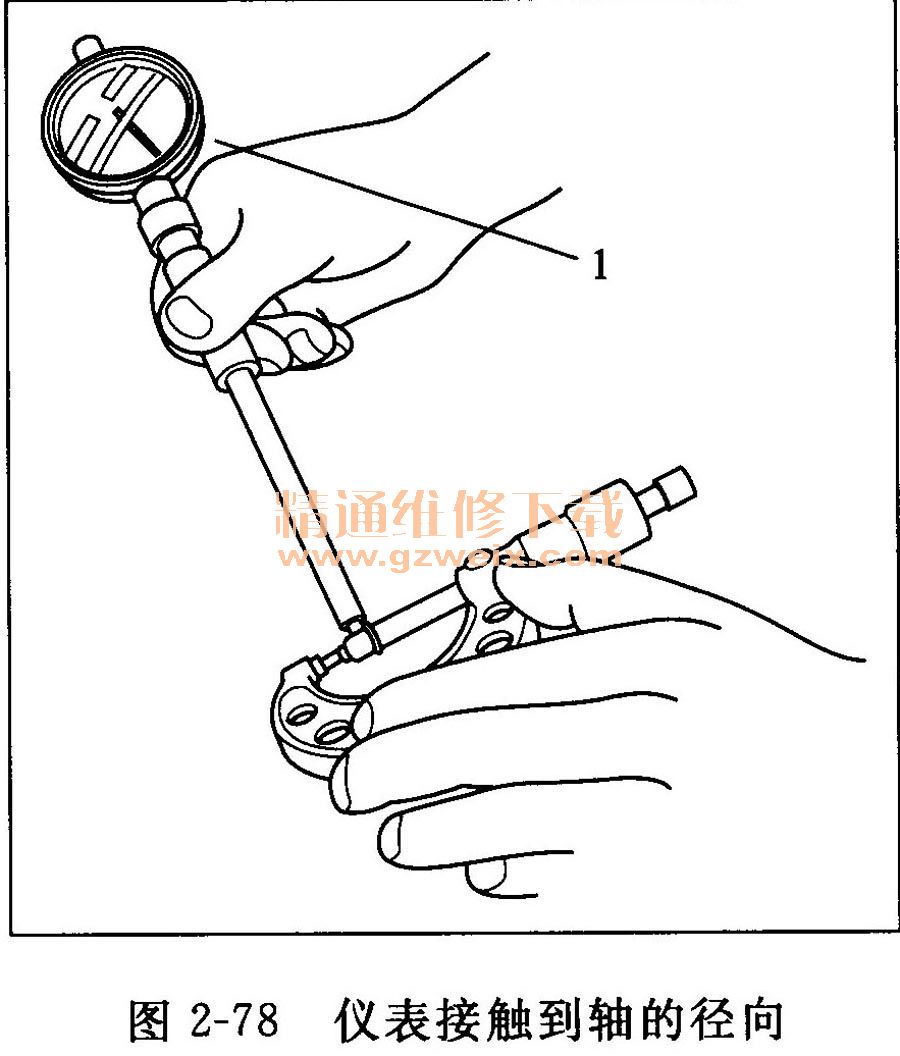

④仪表1接触到轴的径向并调零(见图2-78)。

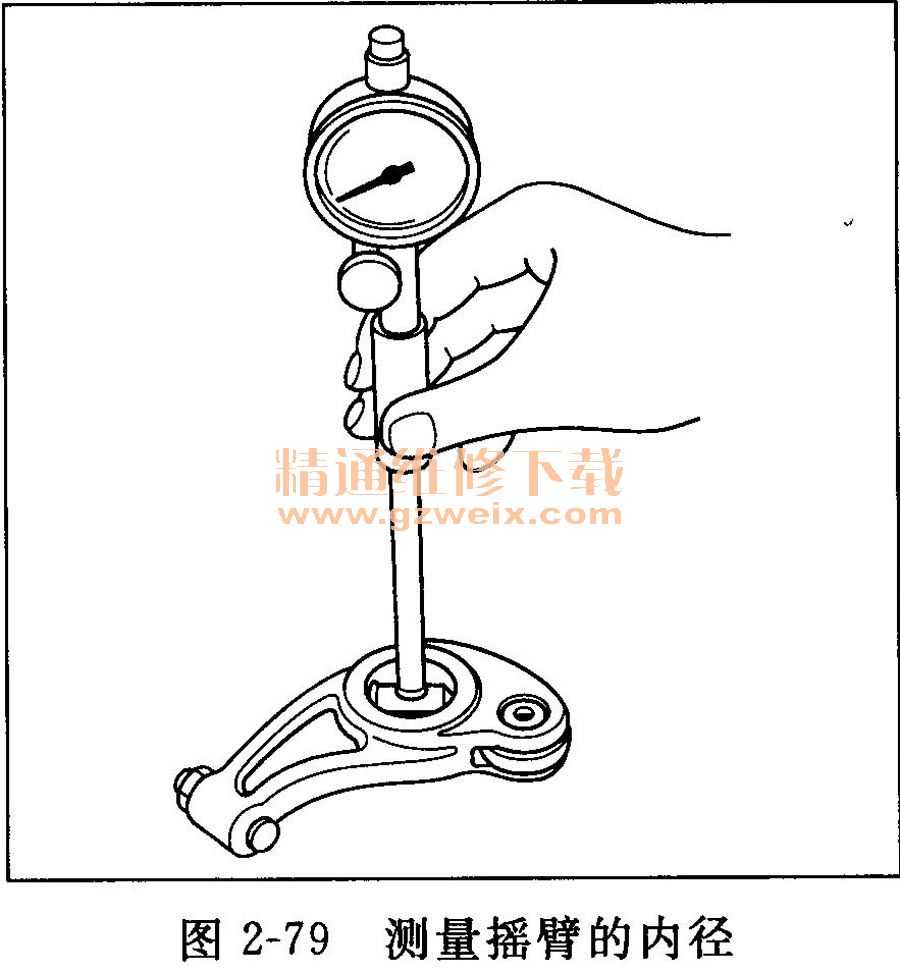

⑤测量摇臂的内径,并检查其是否处于圆度超差的状态(见图2-79)。
摇臂到轴的间隙
标准(新):0. 019.0. 050mm
维修极限:0. 08mm
⑥对所有的摇臂和摇臂轴重复以上步骤。如果间隙超出维修极限,则更换摇臂轴和所有超出维修极限的摇臂。如果有任何VTEC摇臂需要更换,则将摇臂作为一个总成进行更换。
VTEC摇臂
⑦检查摇臂活塞。用手推动活塞。如果它们不能平稳地移动,更换摇臂组件。
提示:重新组装时,将新的发动机机油涂抹到摇臂活塞上。

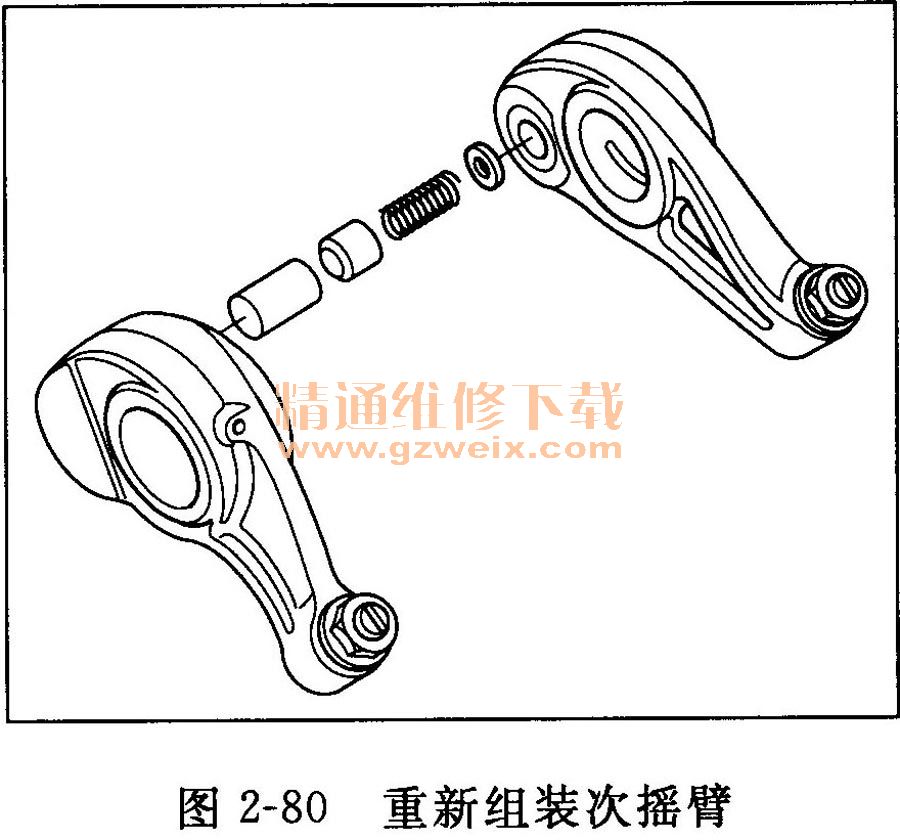

重新组装次摇臂A时,小心地将空气压力施加到摇臂的机油通道中(见图2-80)。
⑧重新组装摇臂总成。
⑨安装摇臂总成。
(15)拆卸凸轮轴
①拆下空气滤清器壳体总成。
②拆下进气歧管室。
③将以下发动机线束插接器和线束夹从汽缸盖上拆下。
④拆下线束托架安装螺栓和搭铁电缆,然后从支架上拆下线束托架。
⑤拆下凸轮轴链轮。
⑥拆下摇臂总成。
⑦拆下CMP传感器。
⑧拆下凸轮轴止推盖1,然后拆下凸轮轴2(见图2-81)。
(16)检查凸轮轴
①拆下凸轮轴链轮。
②拆下摇臂总成,然后拆解摇臂。
③将摇臂轴支架座/摇臂轴支架放到汽缸盖上,然后紧固螺栓至规定扭矩(见图2-82)。
规定扭矩(6 X 1. 0mm):
螺栓①~⑩:15N·m
螺栓11:9.8N·m
④将凸轮轴推向汽缸盖的后部,以安装凸轮轴。

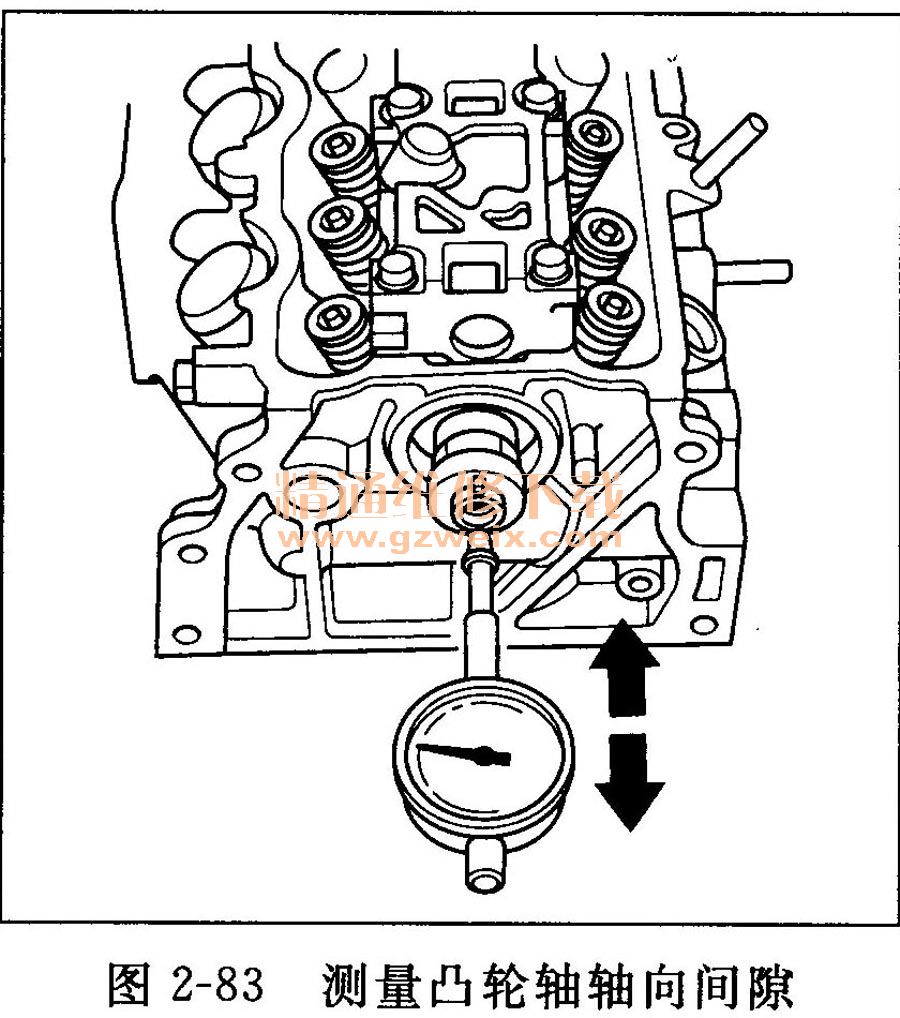

⑤将百分表顶着凸轮轴的端部并调零(见图2-83)。前后推动凸轮轴,并读取轴向间隙。如果轴向间隙超出维修极限,则更换止推盖并重新检查。如果仍然超出维修极限,则更换凸轮轴。
凸轮轴的轴向间隙
标准(新):0. 05~0. 25mm
维修极限:0. 5mm
⑥拆下凸轮轴。
⑦将凸轮轴清洗干净,然后检查升程梯度。如果凸轮凸角有任何凹陷、刮痕或过度磨损,则更换凸轮轴。
⑧测量各个凸轮轴轴颈的直径(见图2-84)。

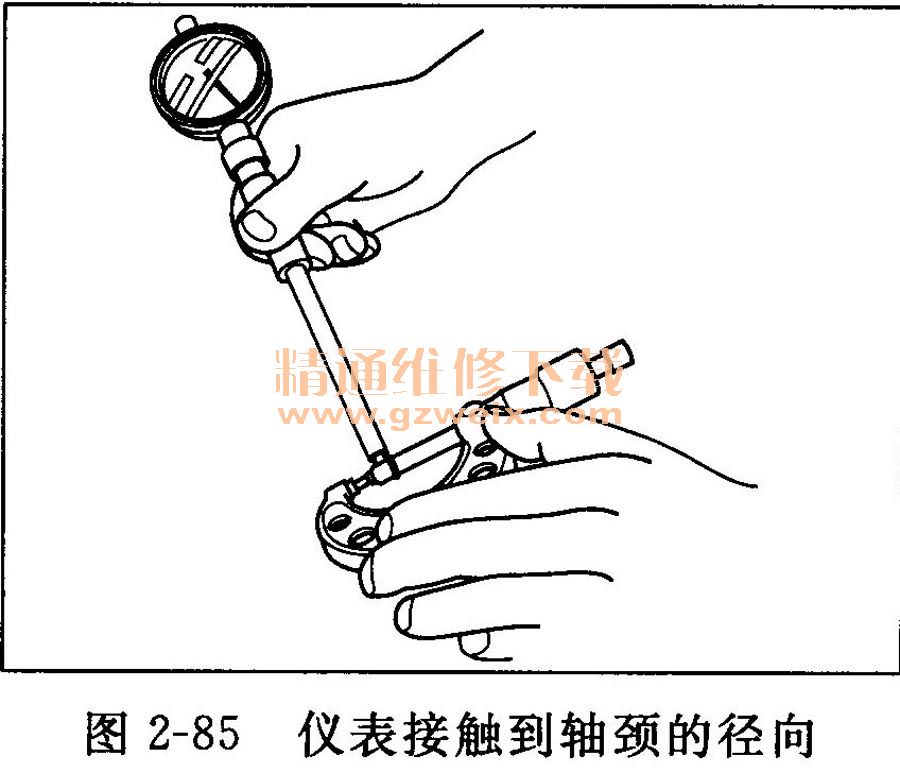

⑨仪表接触到轴颈的径向并调零(见图2-85)。
⑩清理汽缸盖中的凸轮轴轴承表面。测量每个凸轮轴轴承表面的内径,并检查是否出现圆度超差的情况(见图2-86)。
凸轮轴轴颈油膜间隙
标准(新):0. 045~0. 084mm
维修极限:0. 100mm
⑧检查支撑在V形块上的凸轮轴全跳动(见图2-87)。
·如果凸轮轴的全跳动在维修极限内,则更换汽缸盖。
·如果凸轮轴的全跳动超出维修极限,则更换凸轮轴并重新检查油膜间隙。如果油膜间隙仍然超出公差,则更换汽缸盖。
凸轮轴全跳动
标准(新):最大0. 03mm
维修极限:0.04mm (0.002in)
测量凸轮凸角高度
凸轮凸角高度标准(新):(见表2-1和图2-88)
(17)拆卸气门、弹簧和气门密封件
拆卸时区分气门和气门弹簧,这样在重新安装时就能将它们安装在原来的位置。
①拆下汽缸盖。
②使用合适尺寸的套筒1和塑料棒2,轻轻地敲击弹簧挡圈以松开气门弹簧座销(见图2-89)。
③安装气门弹簧压缩器1。压缩弹簧,并拆下气门弹簧座销(见图2-90)。
④拆下气门弹簧压缩器,然后拆下弹簧挡圈、气门弹簧、气门密封件和气门弹簧座。
(18)检查气门
①拆下气门。

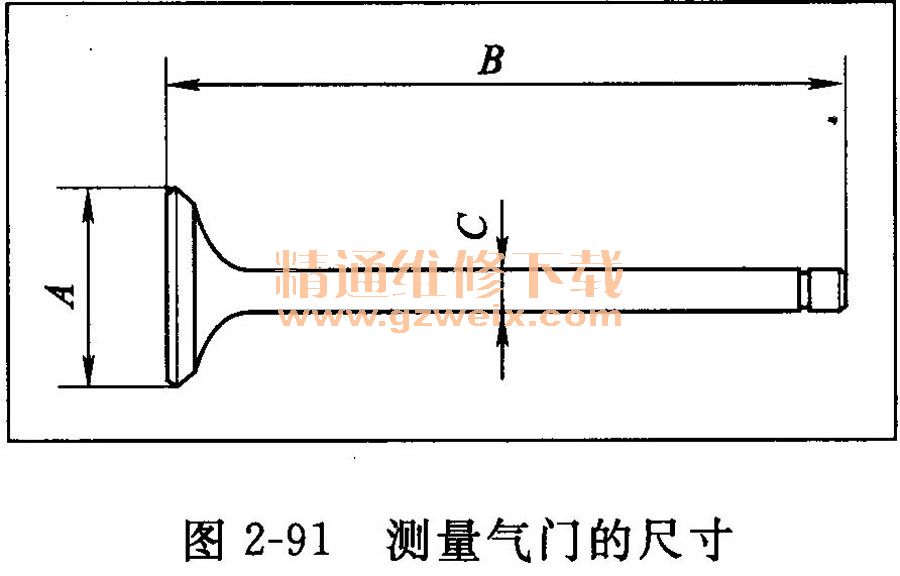

②测量气门的以下尺寸(见图2-91)。
进气门尺寸
A标准(新):27.85~28. 15mm
B标准(新):118.55~119. 15mm
C标准(新):5. 48~5. 49mm
C维修极限:5. 45mm
排气门尺寸
A标准(新):22.85~23. 15mm
B标准(新):117.25~117. 85mm
C标准(新):5.45~5. 46mm
C维修极限:5. 42mm
